4.Origin2021如何绘制多组误差棒图？

4.Origin绘制多组误差棒图

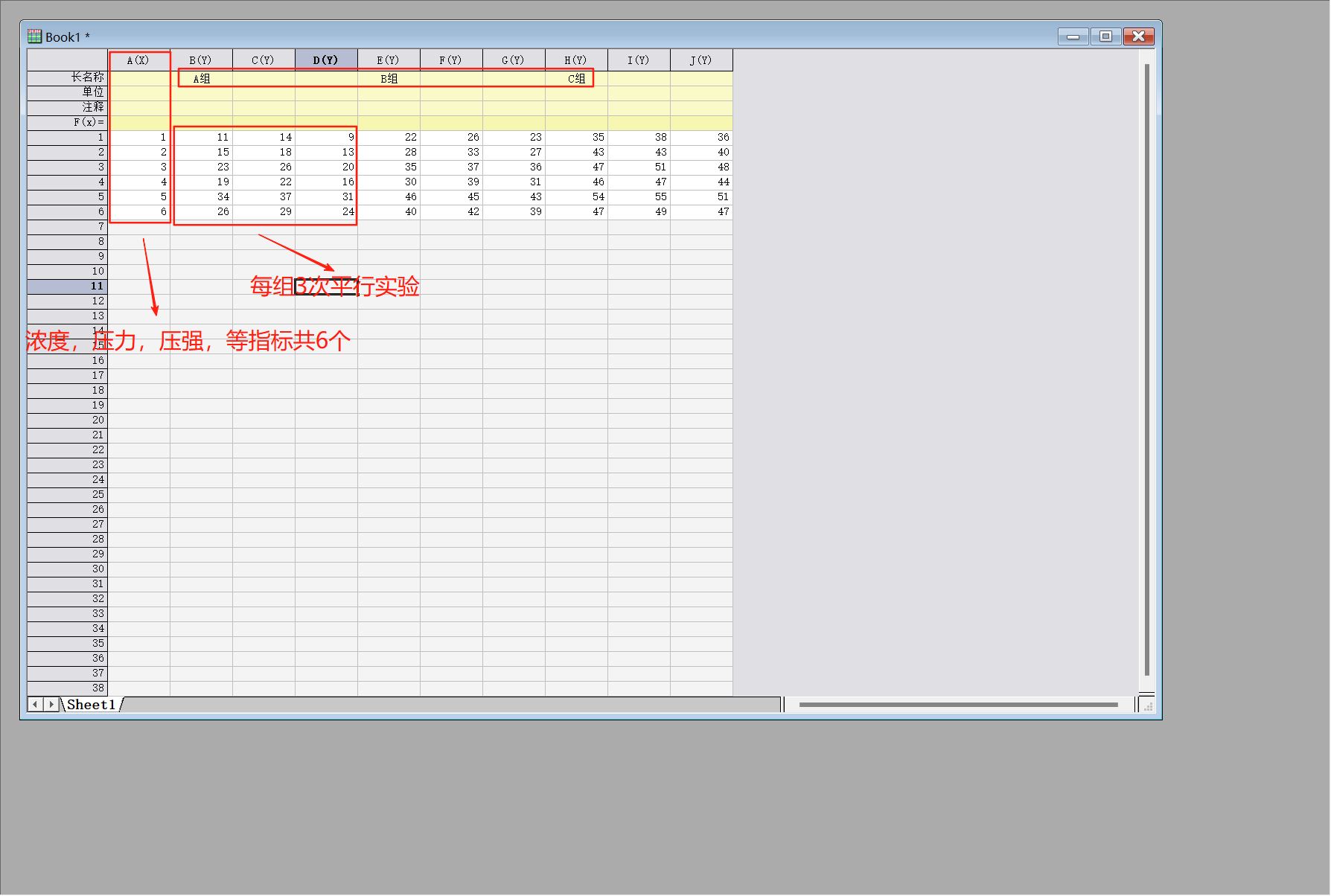

• A(X)例如浓度，压力，压强等对应1，2，3，4，5，6标签(自己设置修改即可)。ABC组分别与浓度，压力，压强等对应，并且ABC每组进行了3次平行实验，比如A组的BCD3列

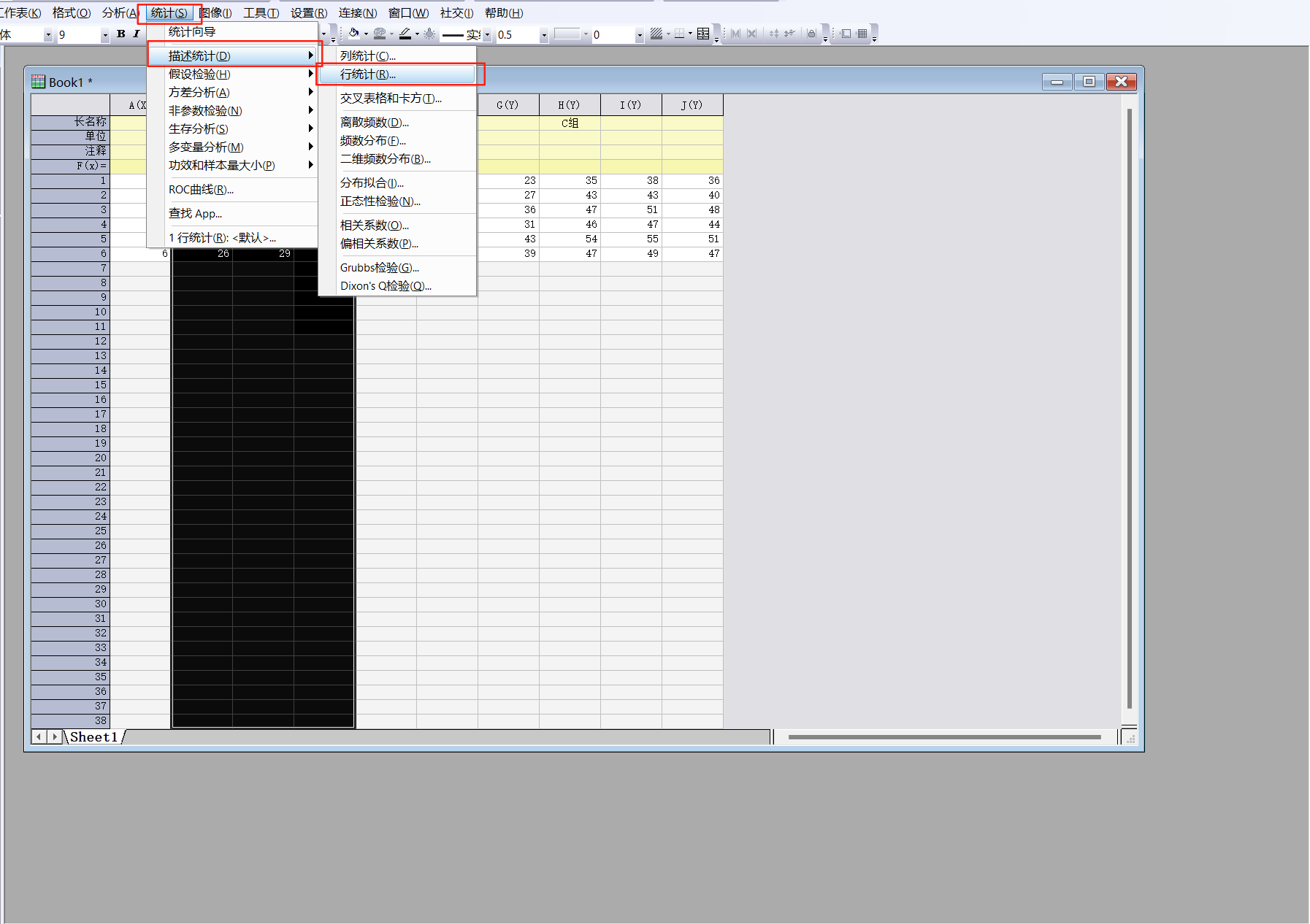

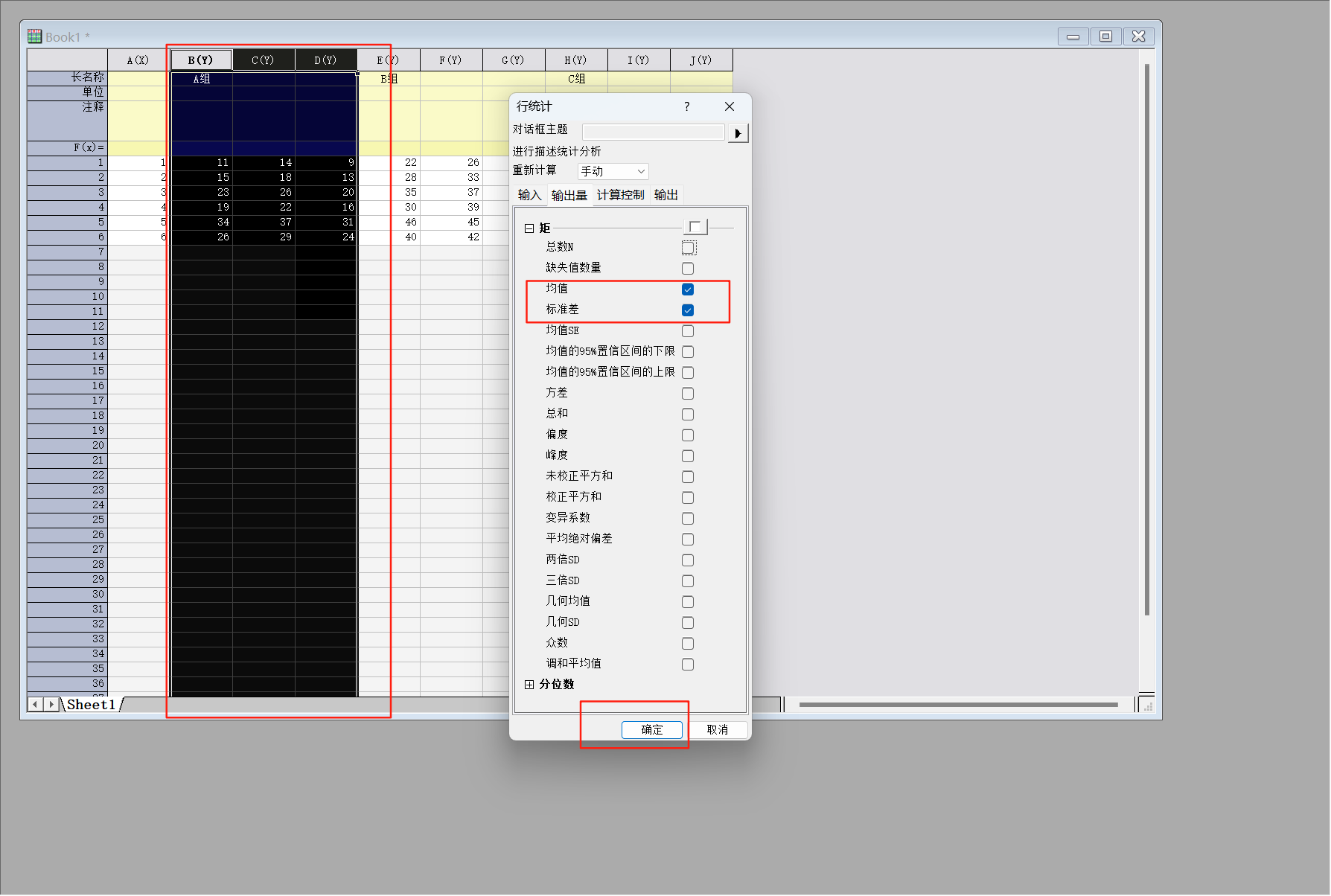

• 选择每组数据算均值和标准差。选中BCD3组数据。点击统计→描述统计→行统计



• 弹出对话框点击输出量→选择均值和标准差→点击确定

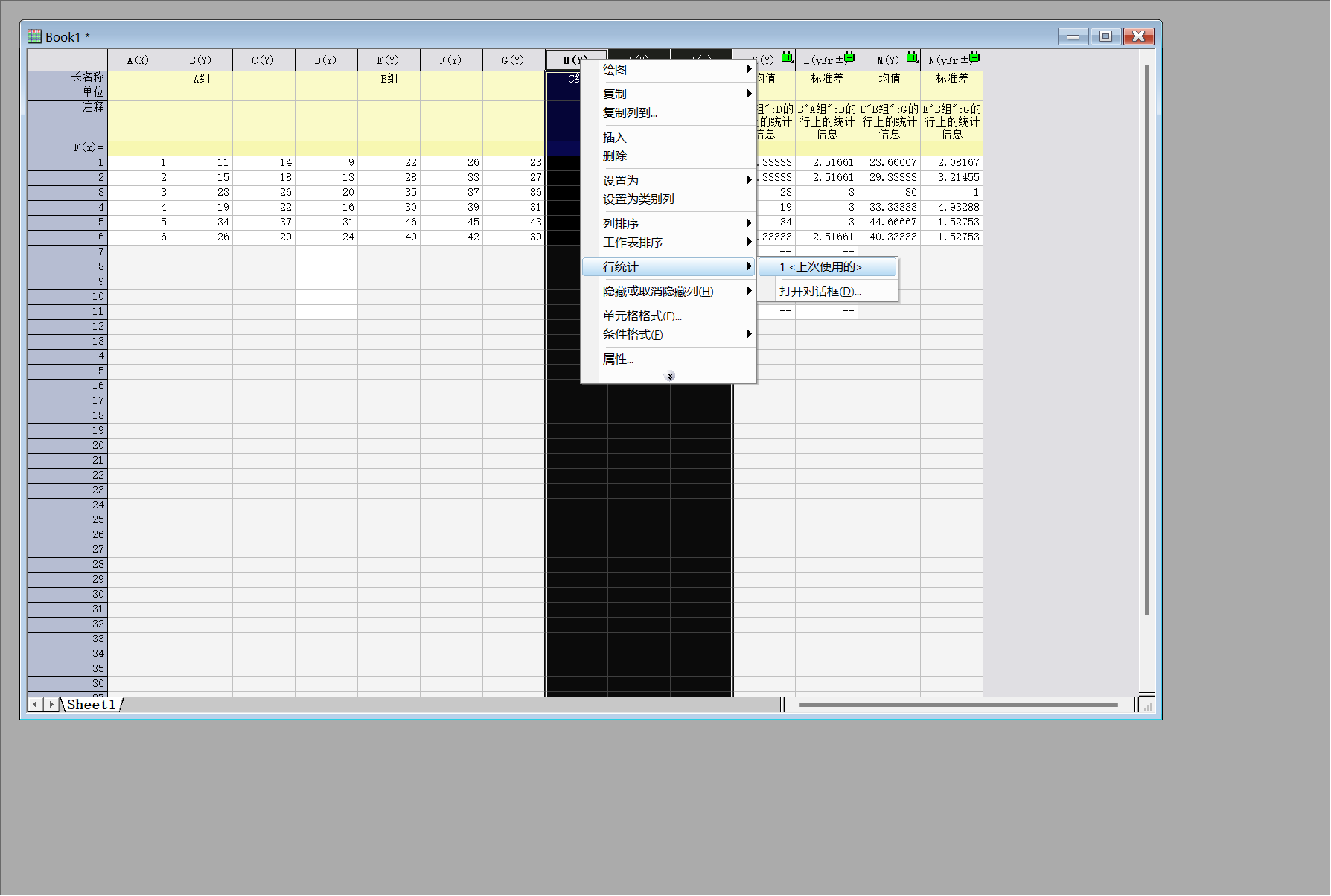

• B组C组重复A组操作，分别得到均值和标准差

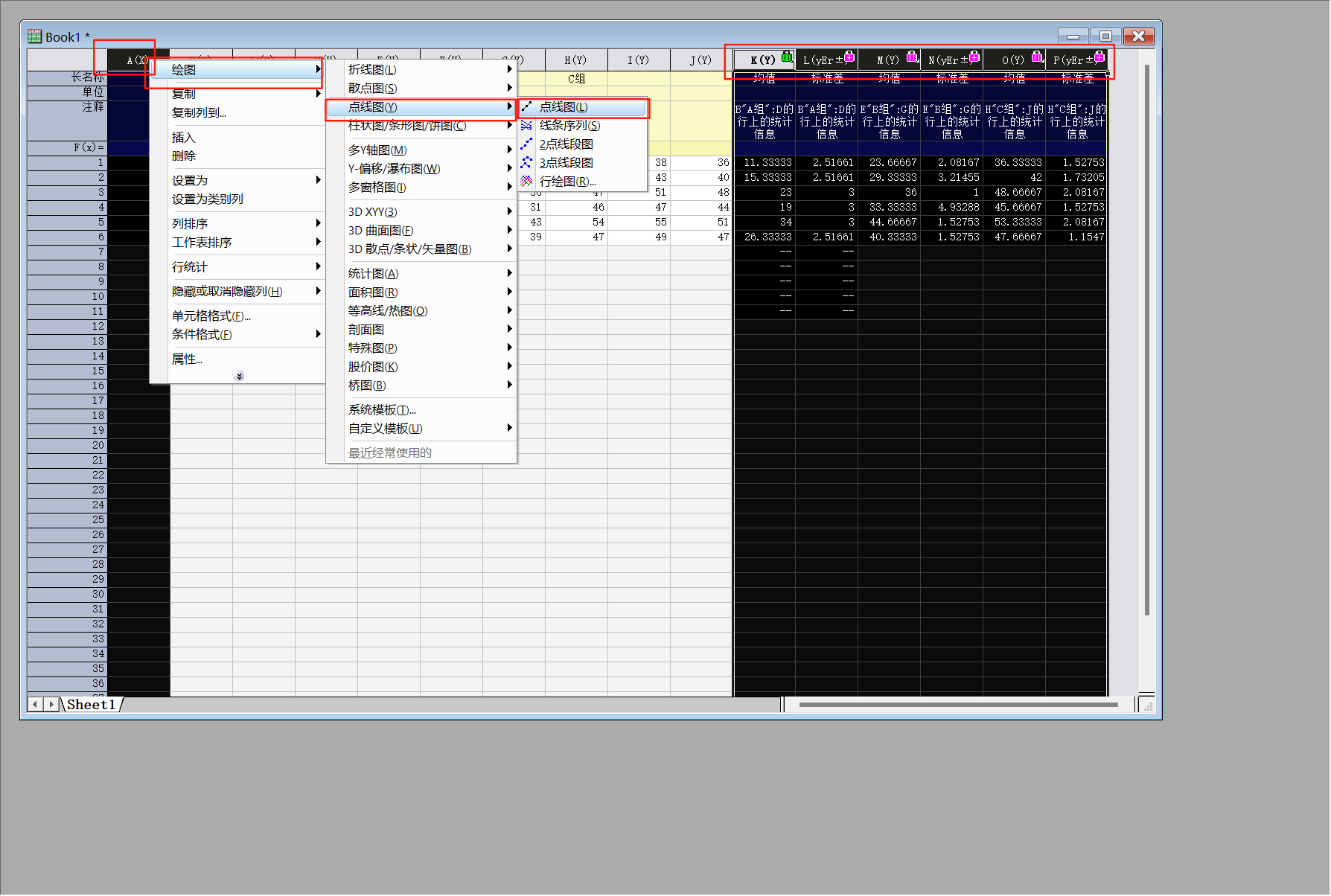

• Control选中A(X)列和3组均值标准差列。鼠标右键点击绘图→点线图→电线图

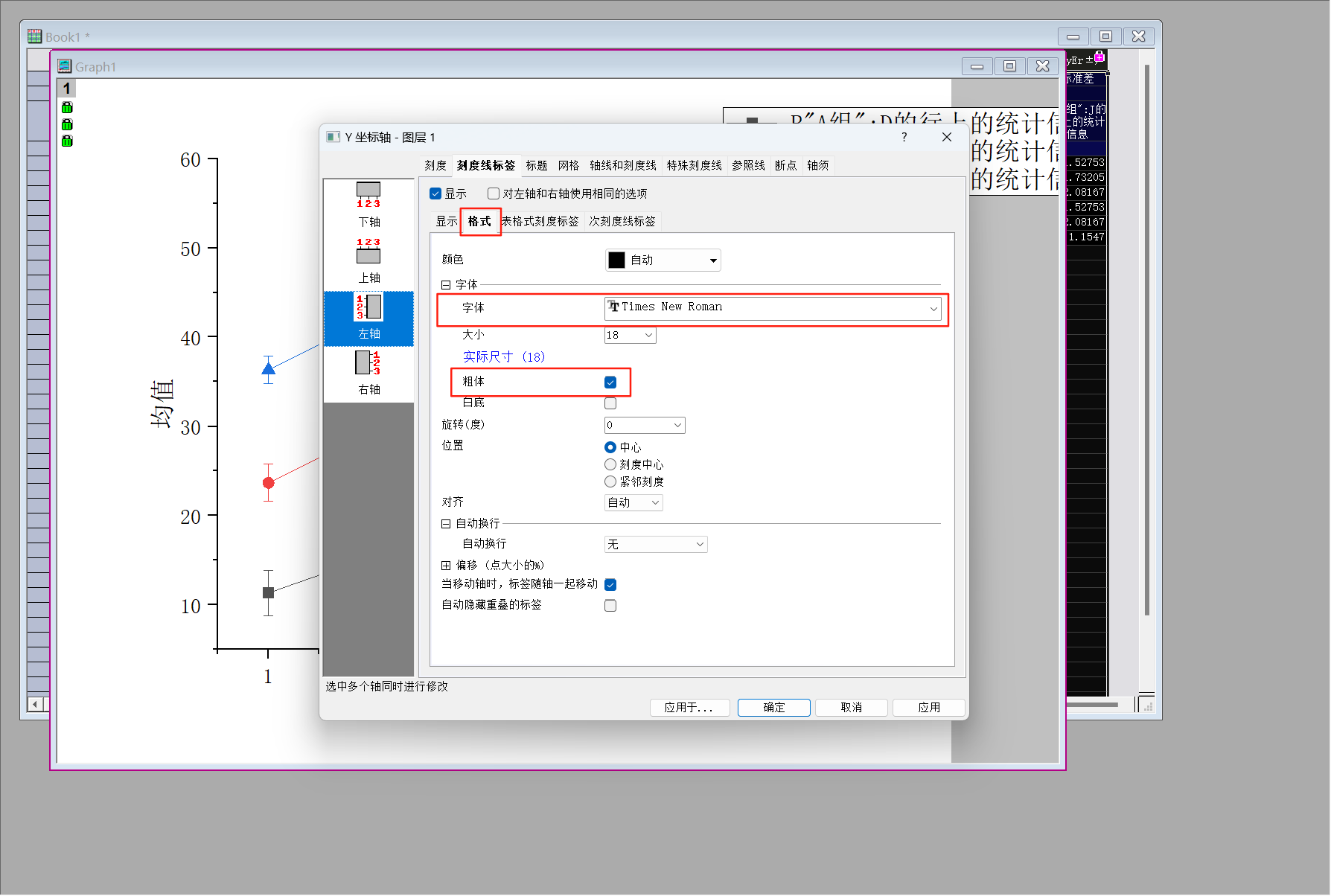

• 进入美化阶段，双击坐标轴。点击刻度线标签→字体选择新罗马→勾选粗体(左轴和下轴进行同样操作)

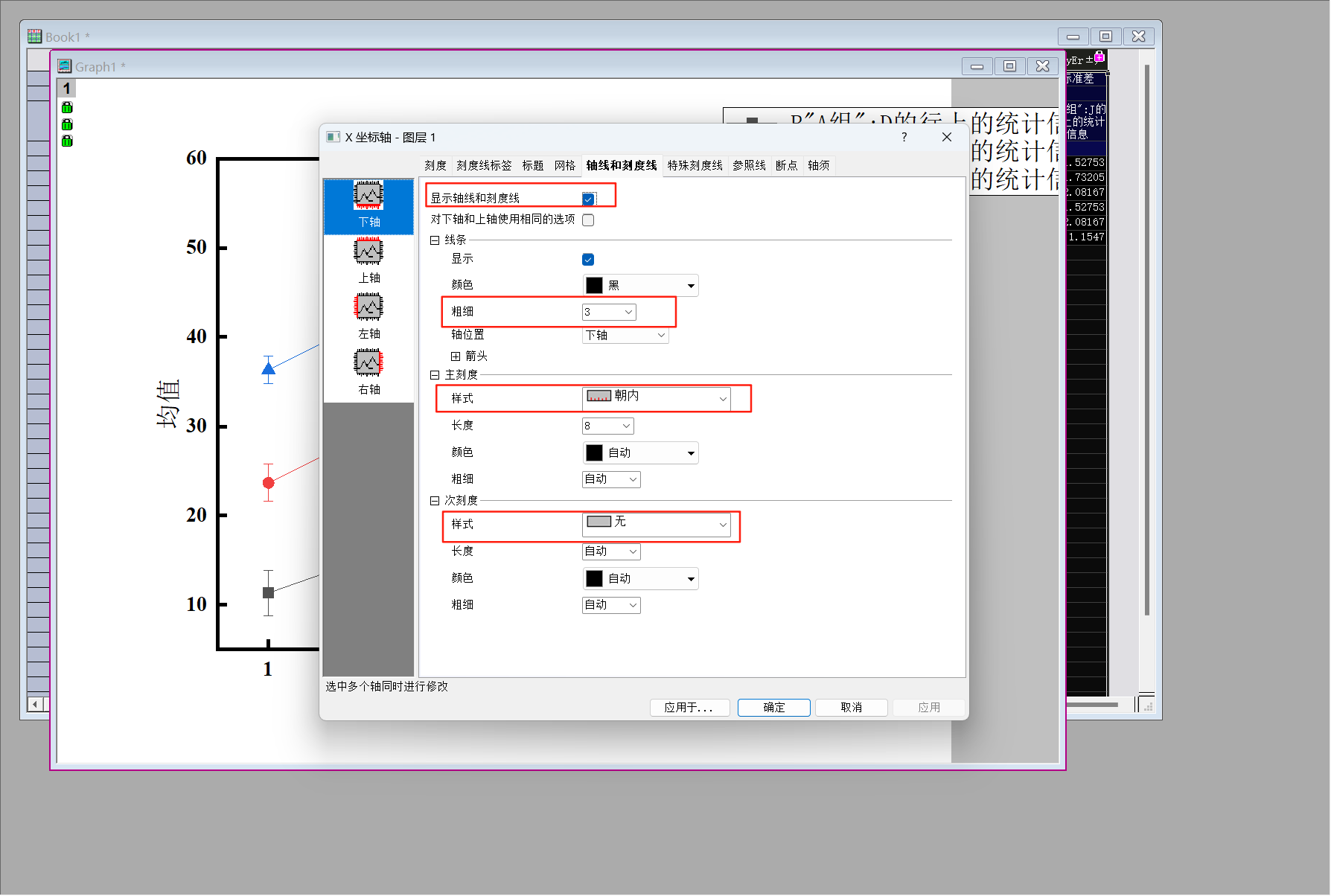

• 下轴和左轴进行同样的操作，选择轴线和刻度线标签→选择粗细为3→主刻度设置为朝内→次刻度设置为无→点击应用

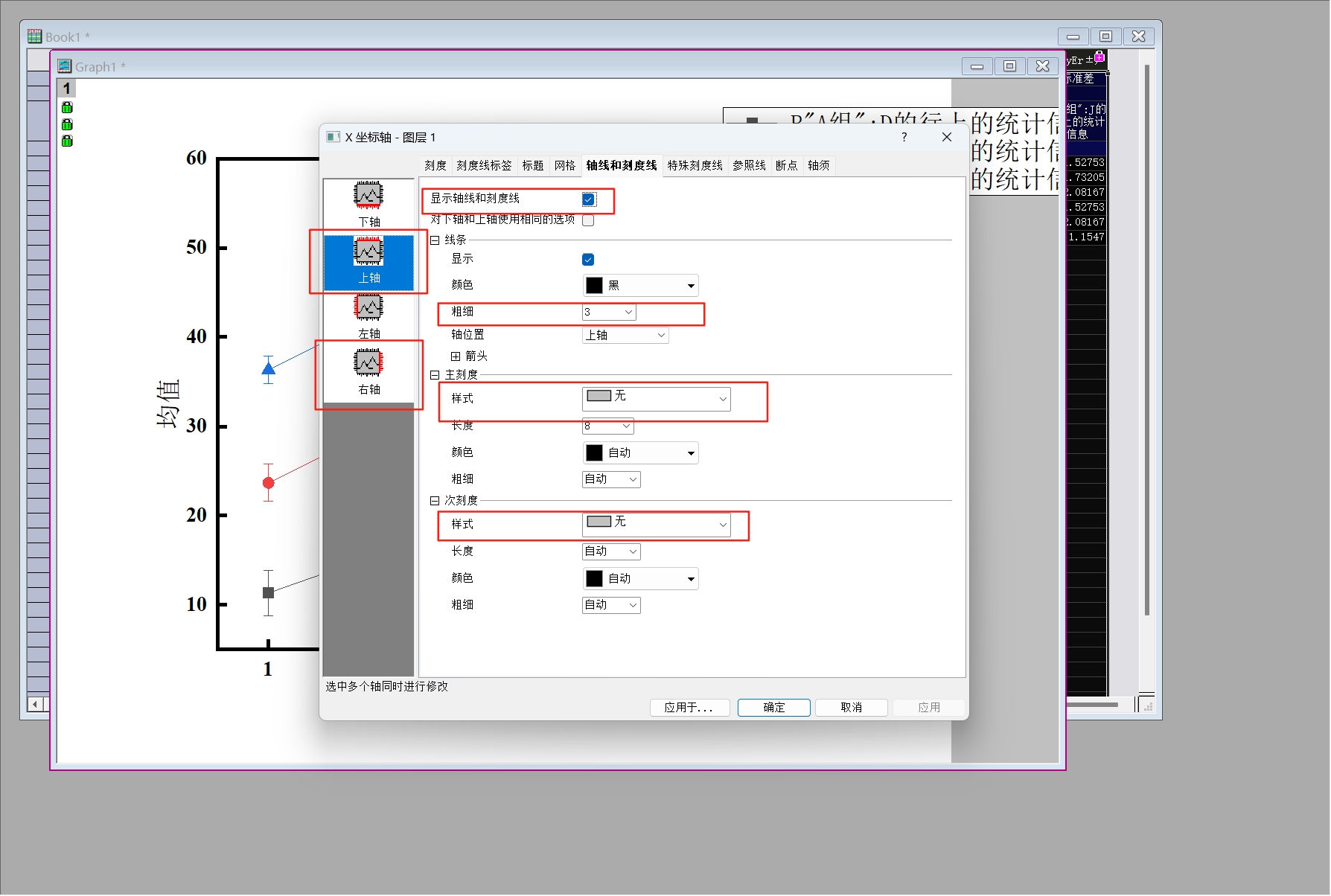

• 上轴和右轴进行同样的操作，选择轴线和刻度线标签→选择粗细为3→主刻度设置为无→次刻度设置为无→点击应用

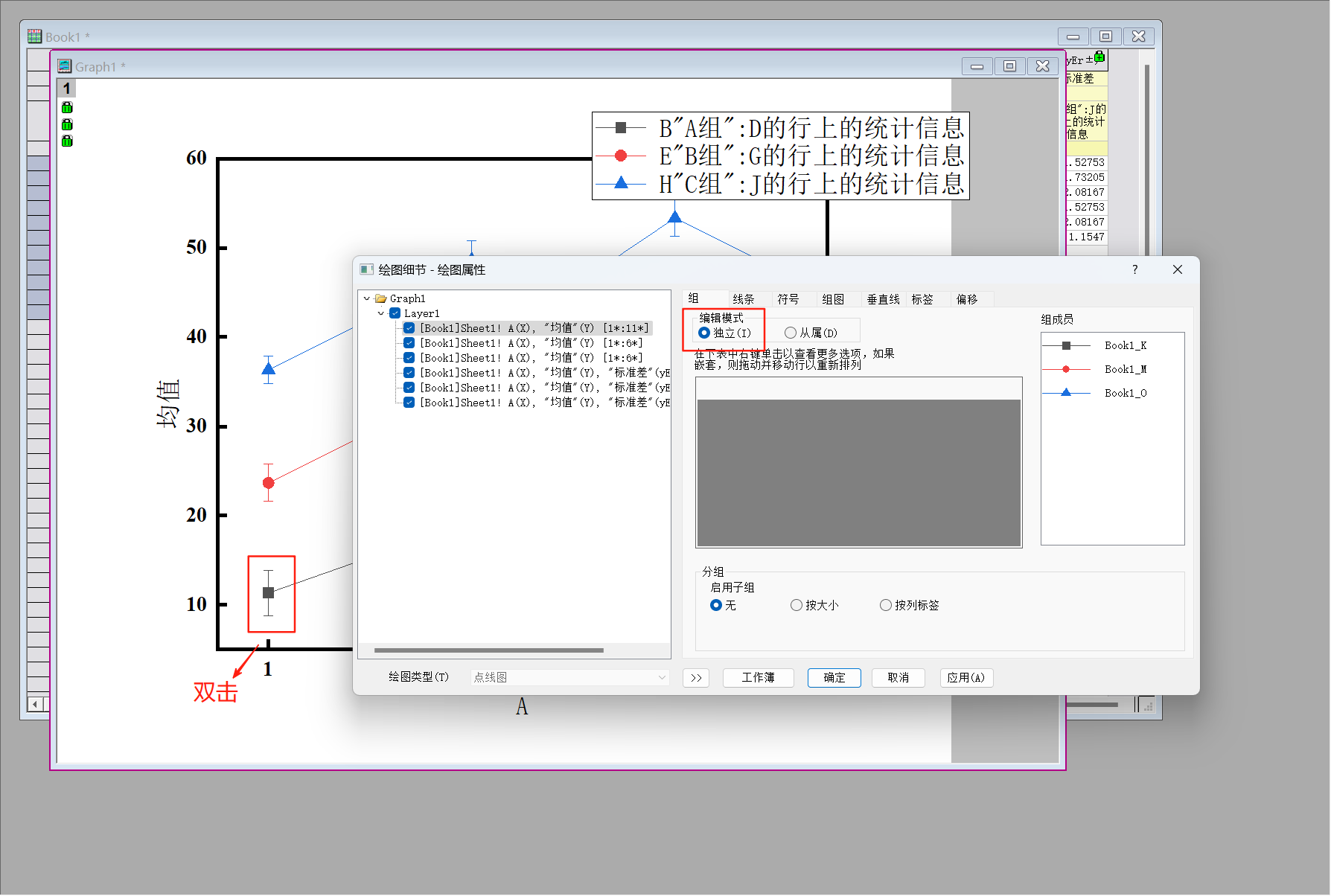

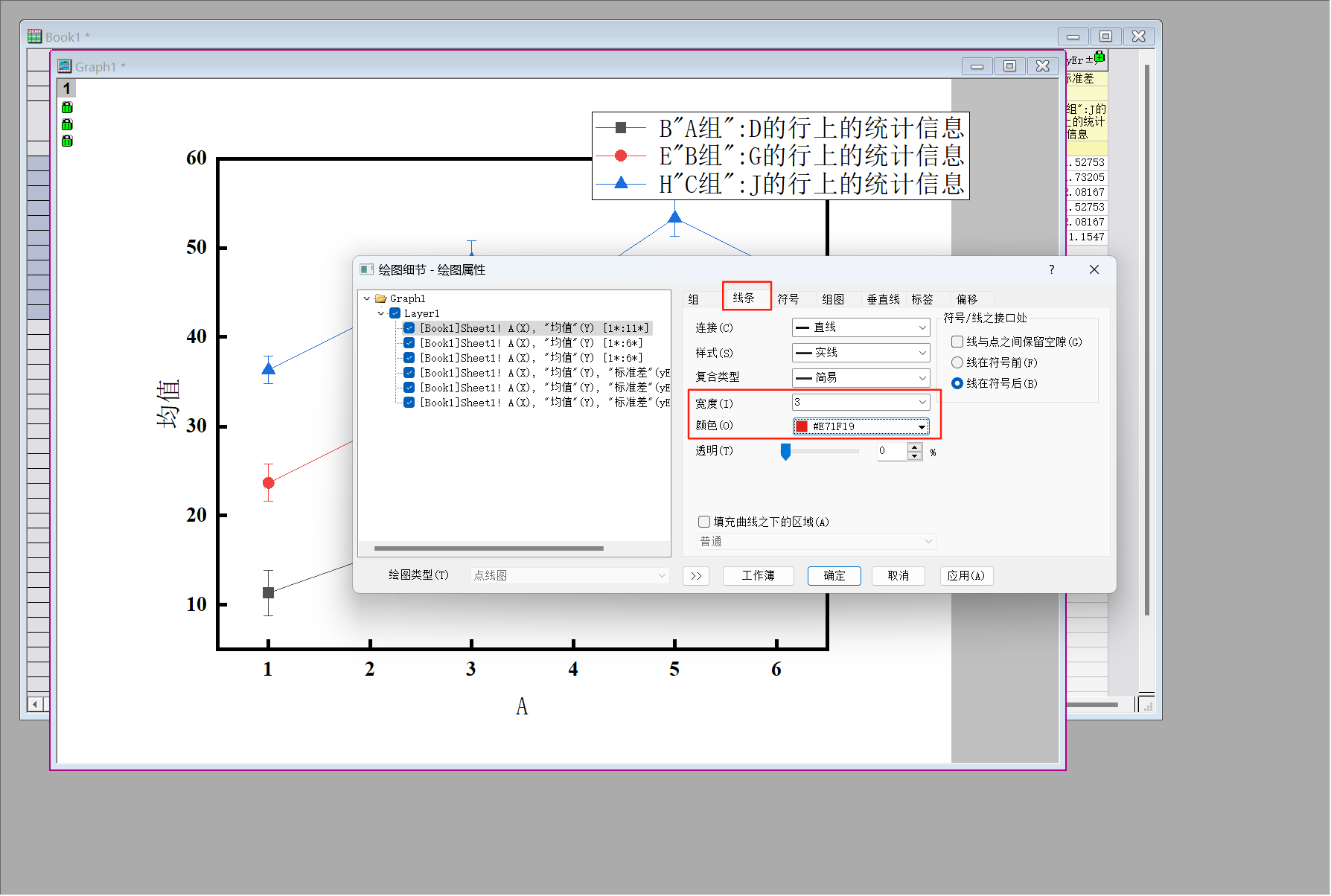

• 美化线条，双击线→点击独立→选中线条标签→宽度选择3→颜色设置为红色

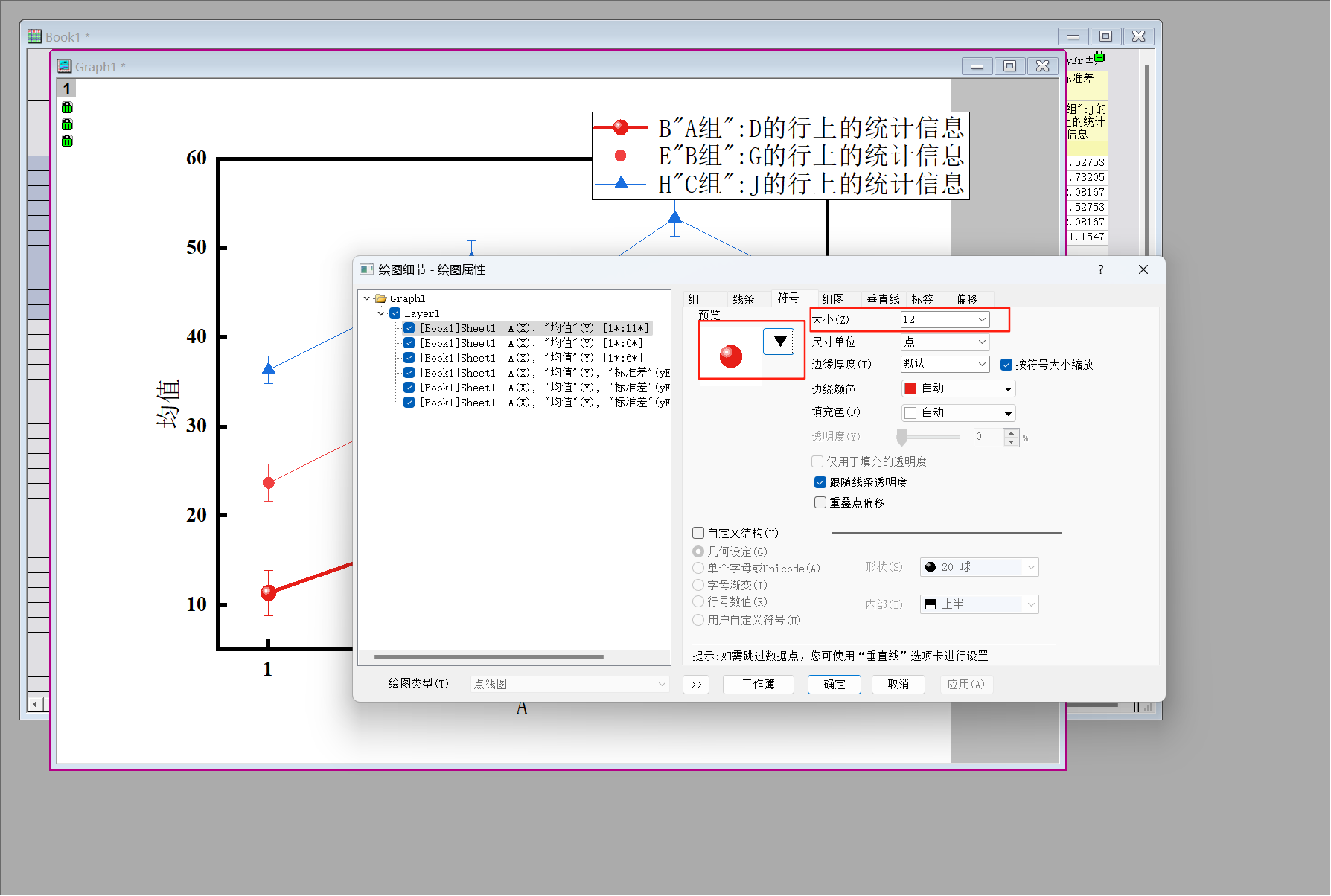

• 点击符号，选择球，大小设置为12。

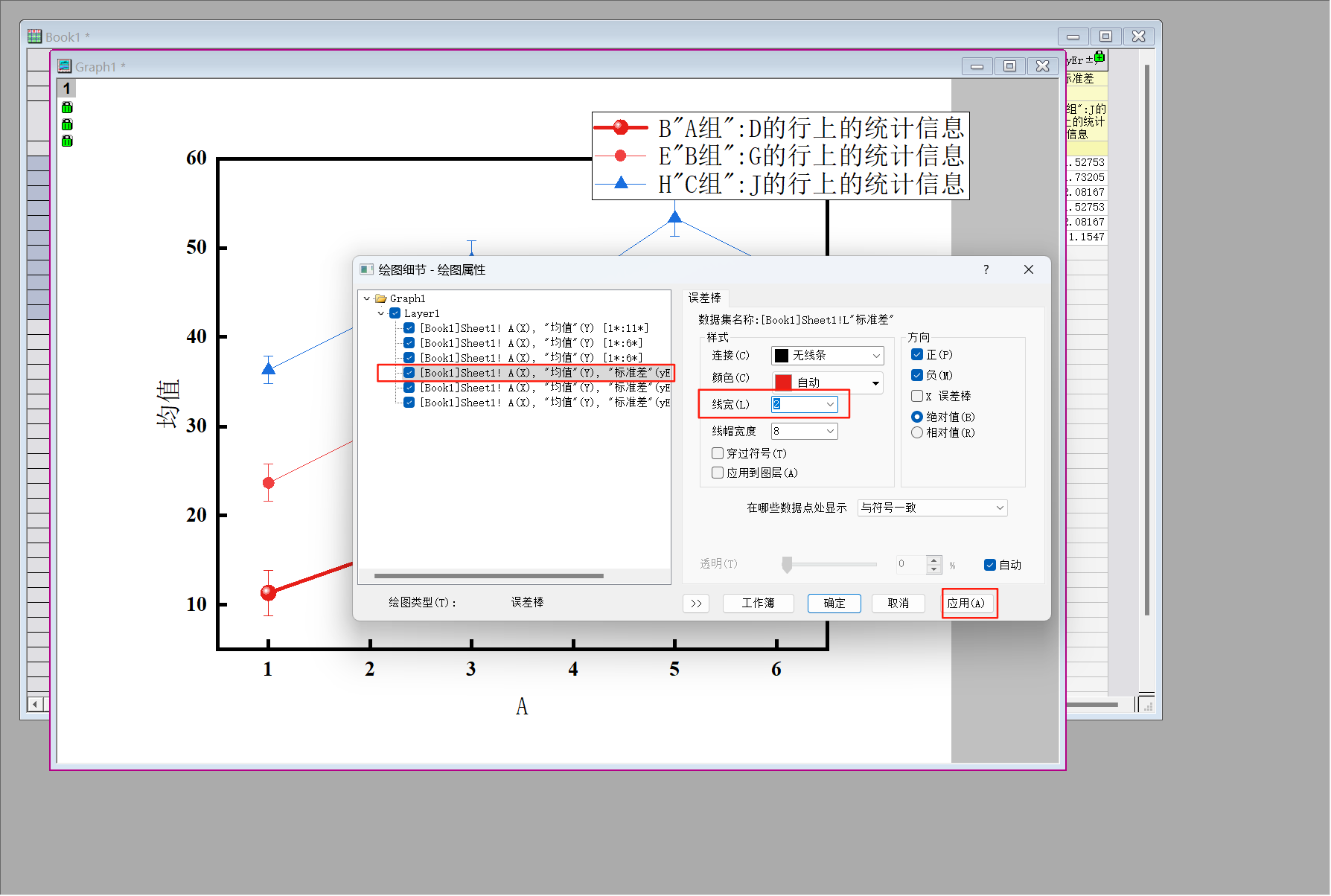

• 选择误差棒列→线宽设置为2→点击应用。

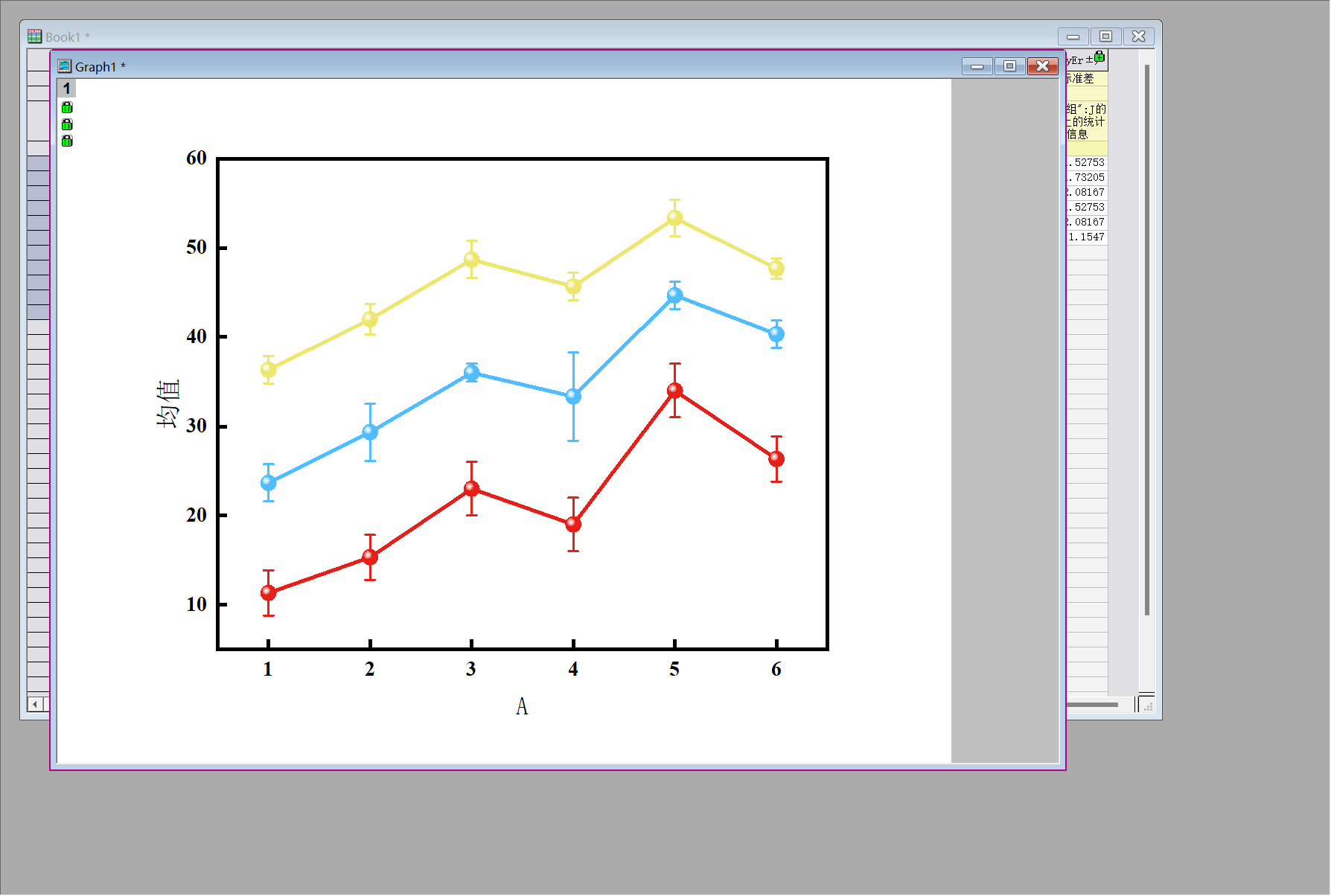

• 其他两条进行同样的操作。最终效果图如下。
