STM32CubeIDE新建项目过程记录备忘（一）

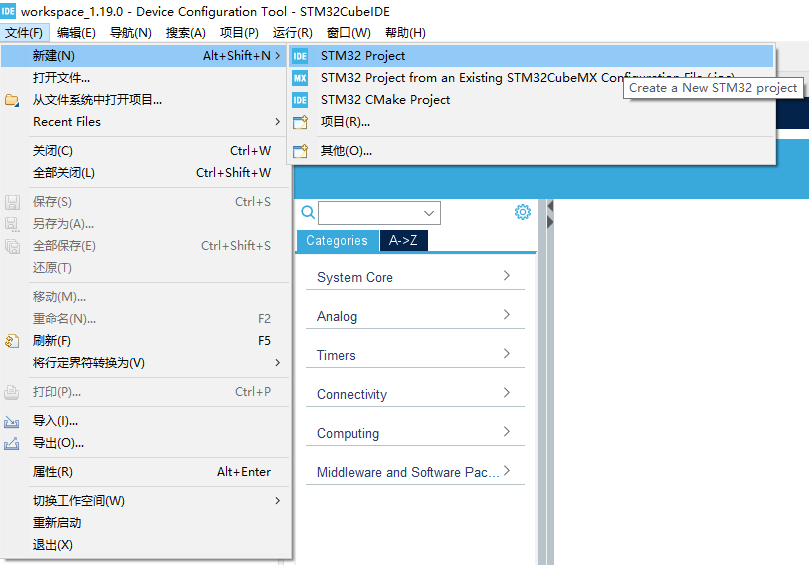

• 新建项目

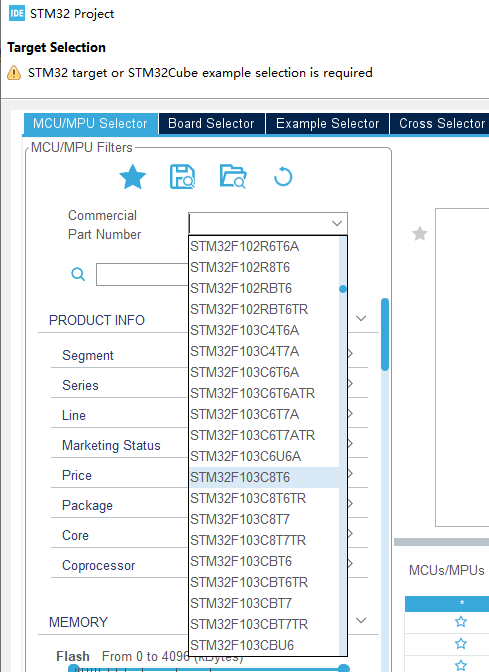

• 选择芯片型号

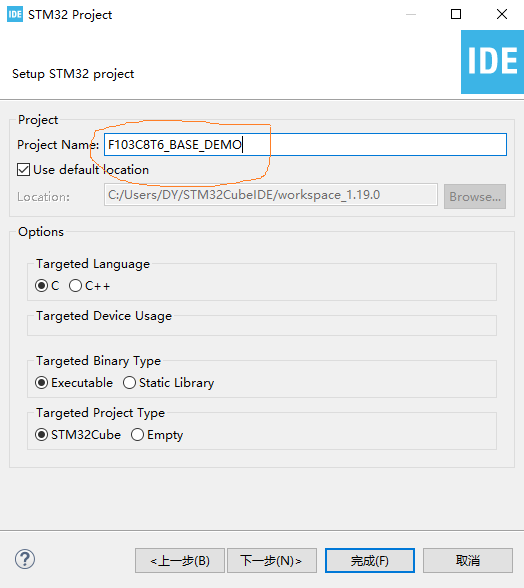

• 设置项目名称

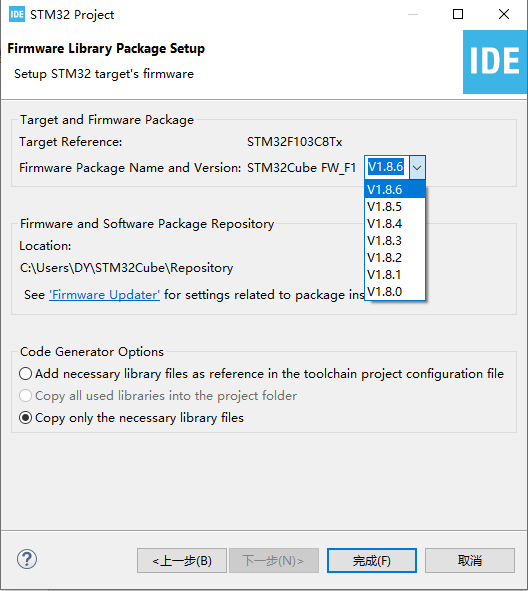

选择固件版本，如果已有下载好的固件，要选择与已有固件相同的版本。

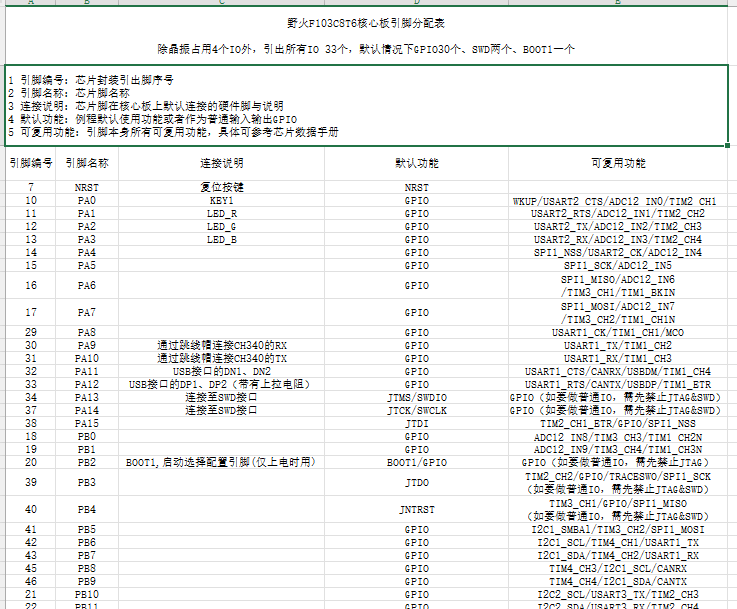

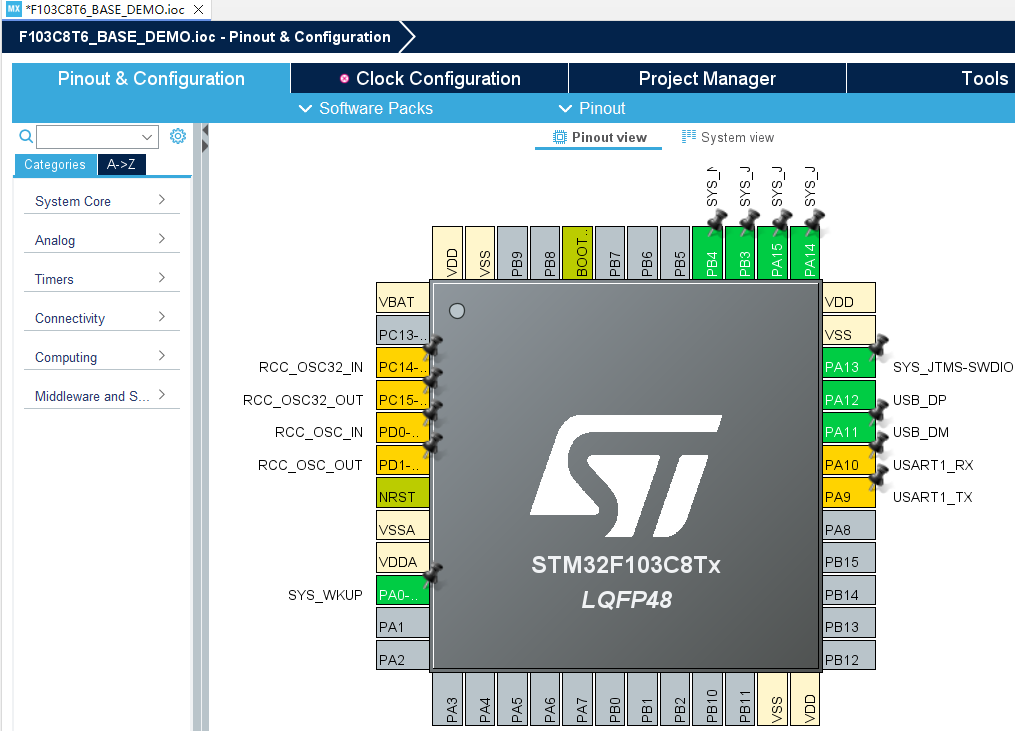

• 根据功能表分配GPIO



特殊功能的管脚，比如通信，当打开了通信功能，管脚就被自动设置为默认功能了。比如PA9和PA10，打开USART1功能，它们就被设置成USART1-TX和USART1-RX。

• 设置时钟系统（RCC）

使用内置时钟源

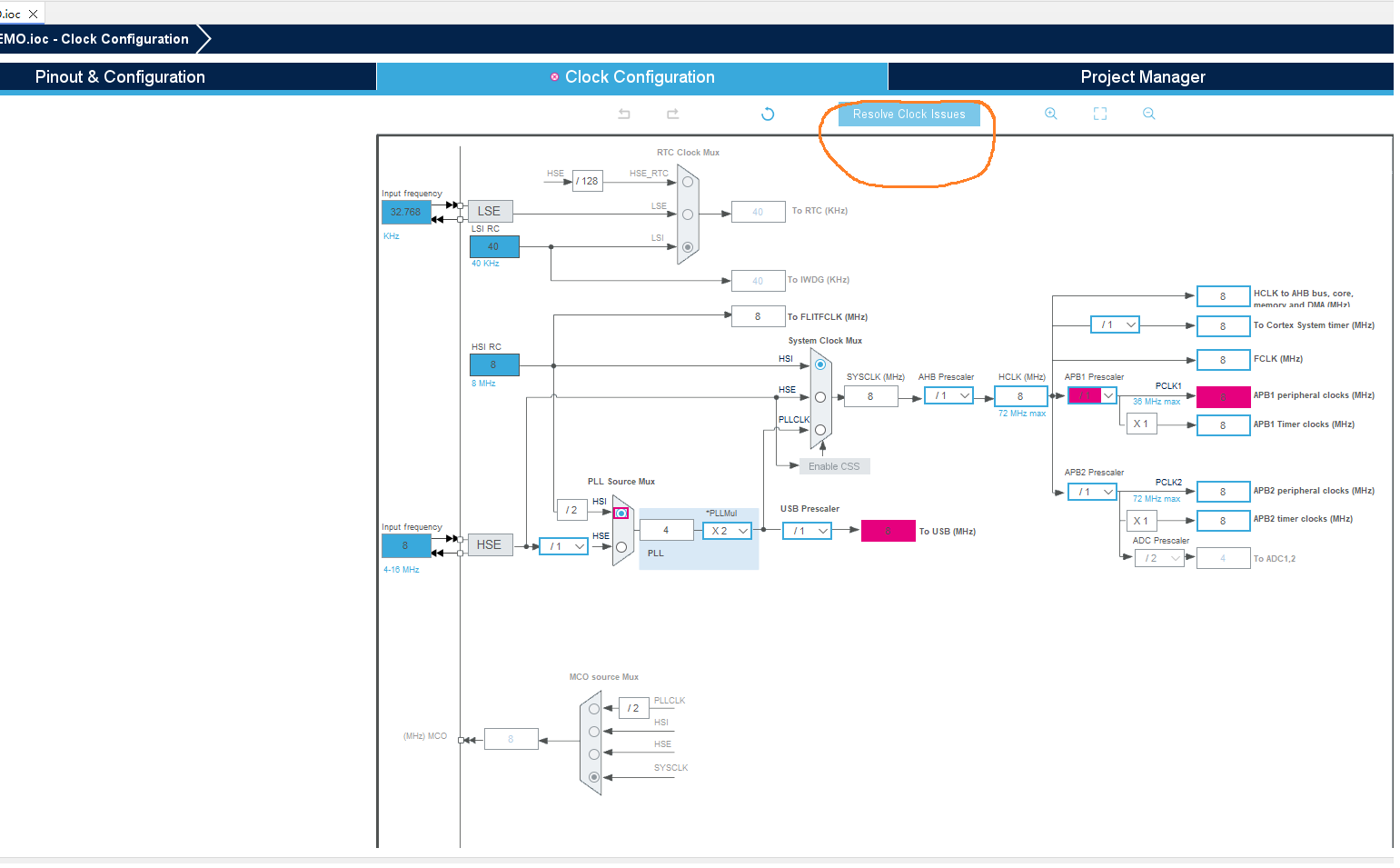

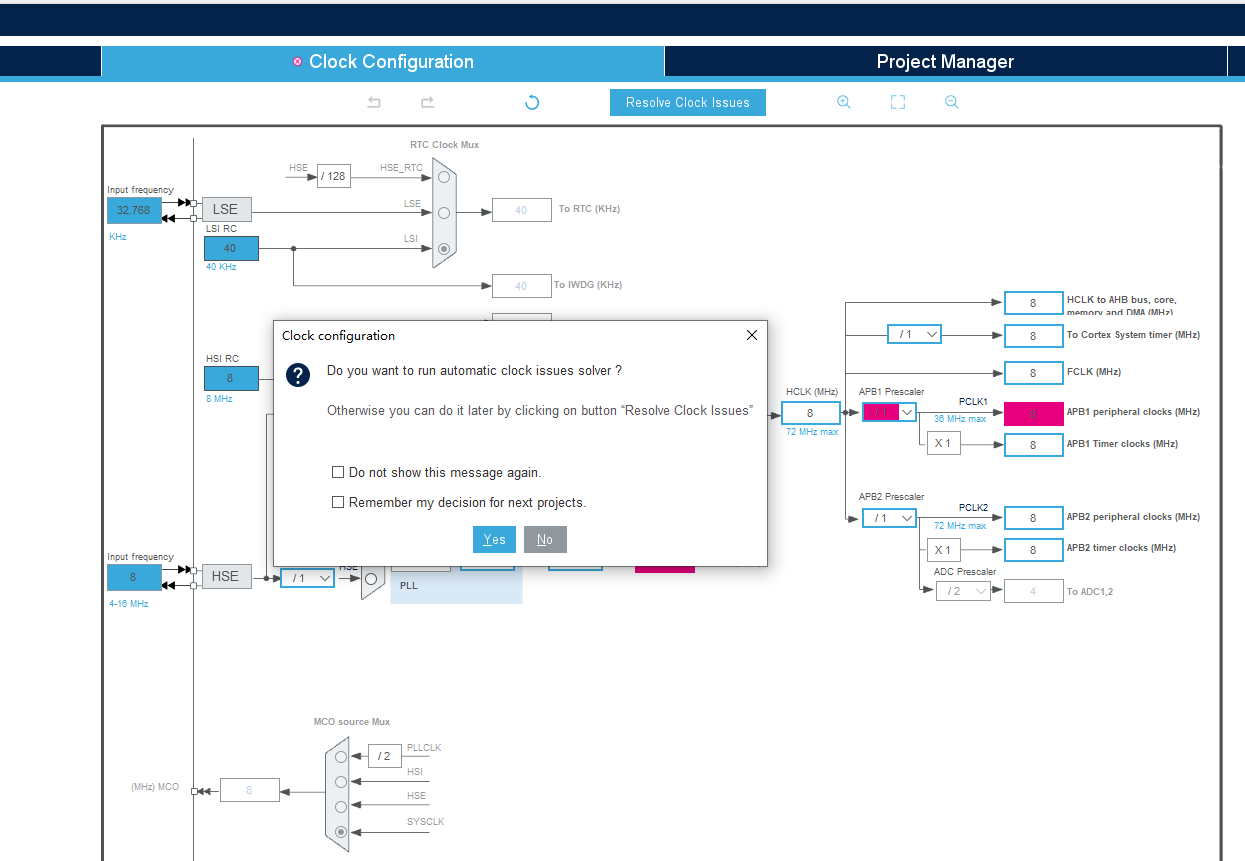

 解决时钟问题

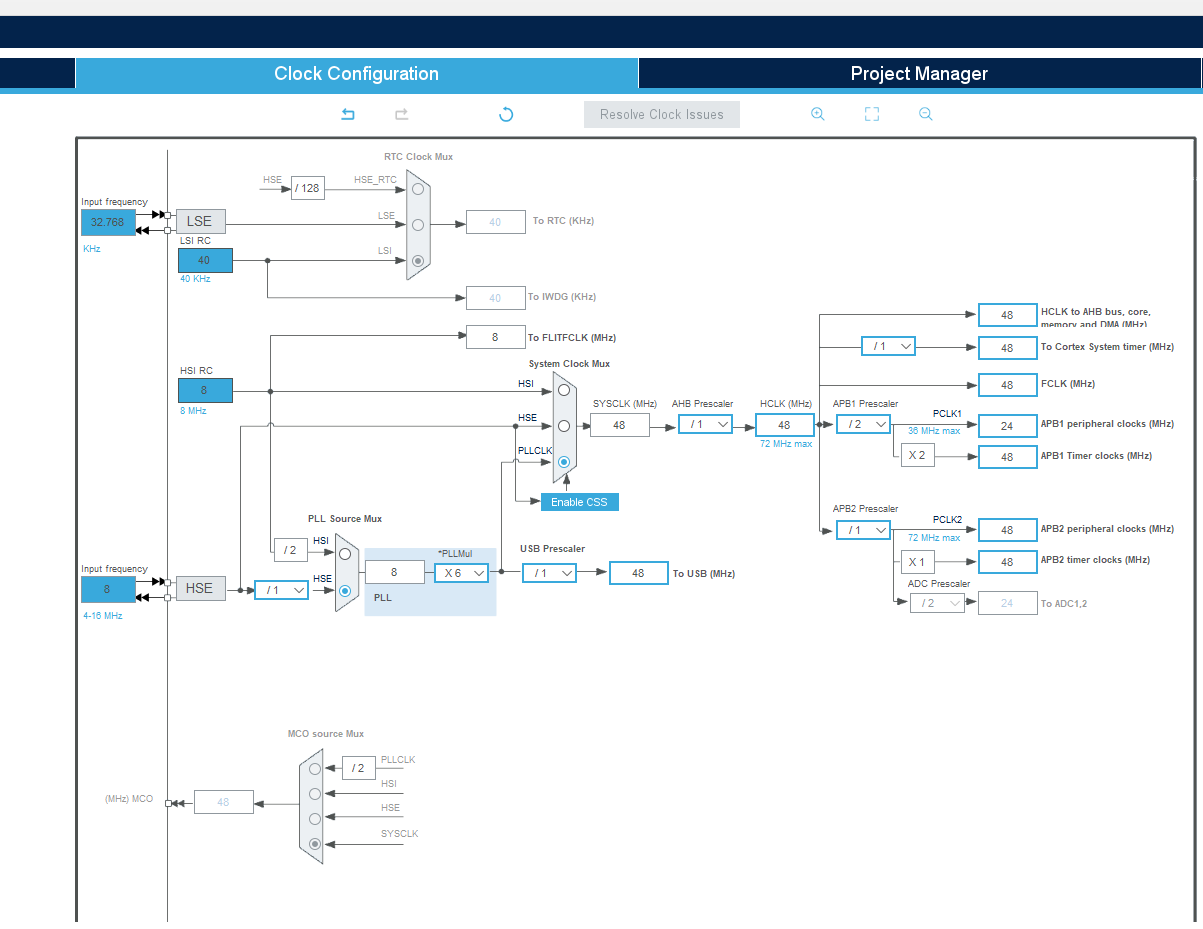

 配置好的：

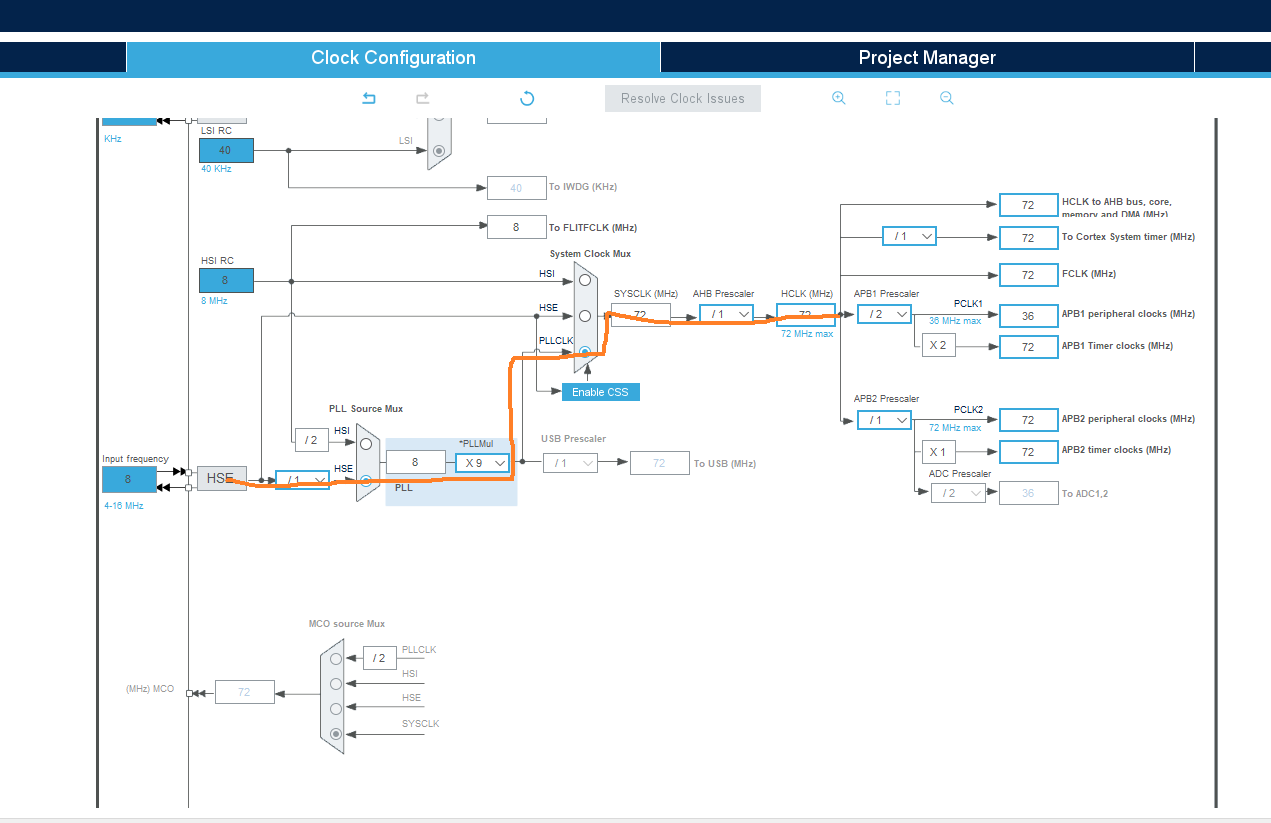

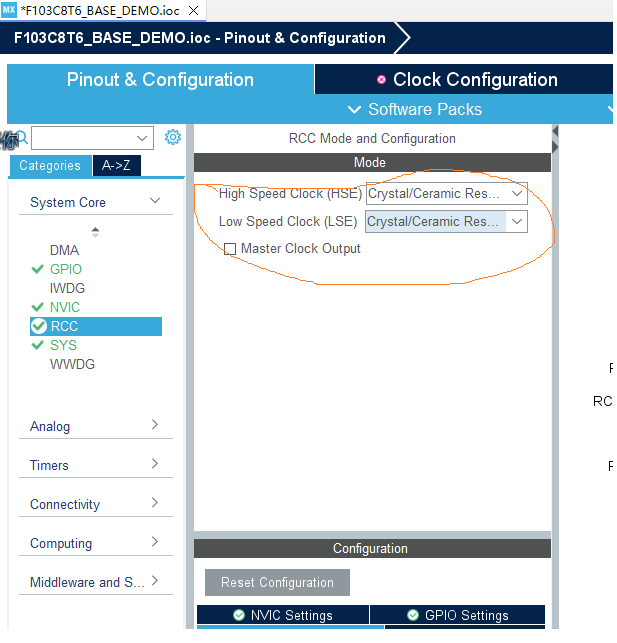

使用外部时钟时的设置：

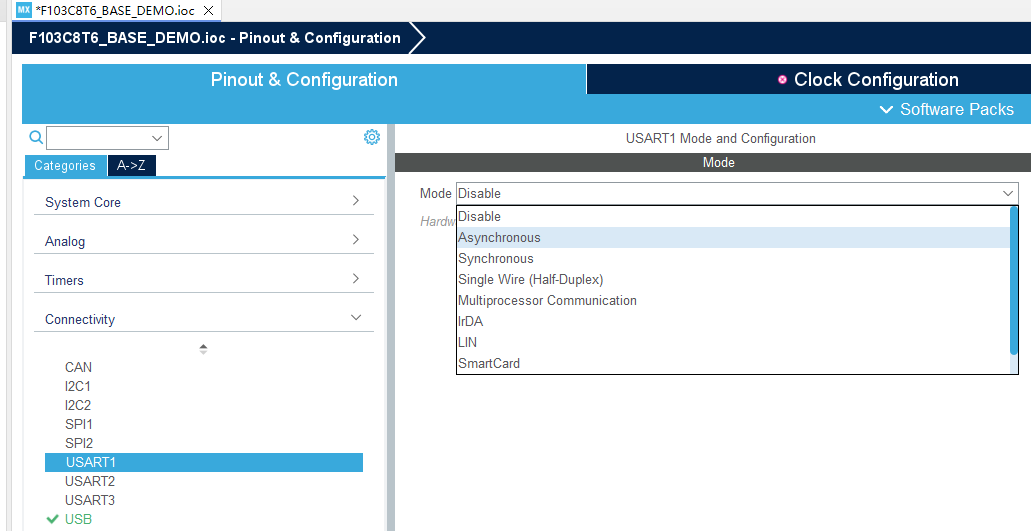

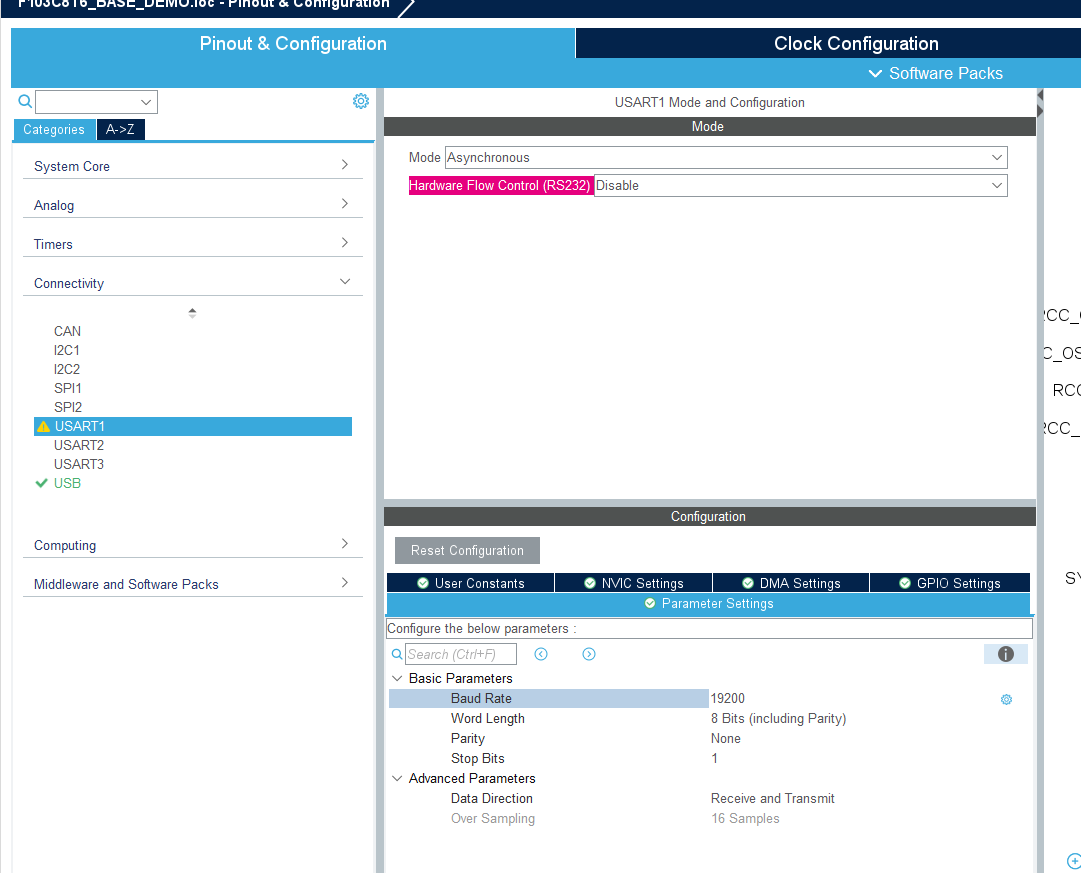

• 设置串口参数

 • Mode：选择 “Asynchronous”（异步模式）。

 • Baud Rate：设置波特率，例如 115200。

 • Word Length：设置数据位，通常为 8 bits。

 • Parity：设置校验位，通常为 None。

 • Stop Bits：设置停止位，通常为 1 bit。

 • Data Direction：选择 “Transmit and Receive”（收发模式）。

 • Over Sampling：选择 “8” 或 “16”（过采样率）。

关闭USB就没有USART1前面的黄色叹号了。

• 重新打开硬件配置并修改的方法

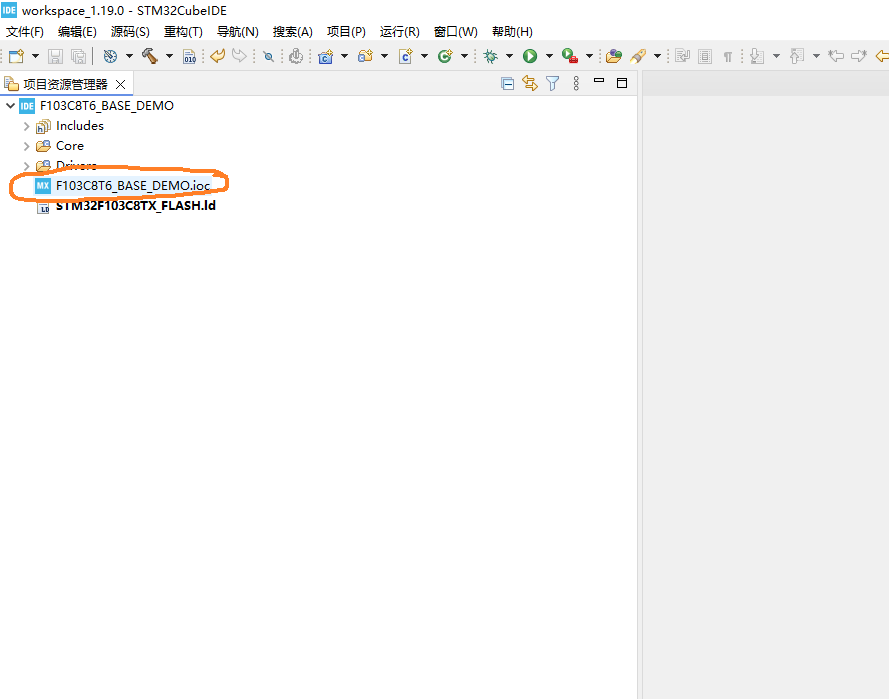

双击ioc文件即可打开硬件配置界面。

• 生成代码

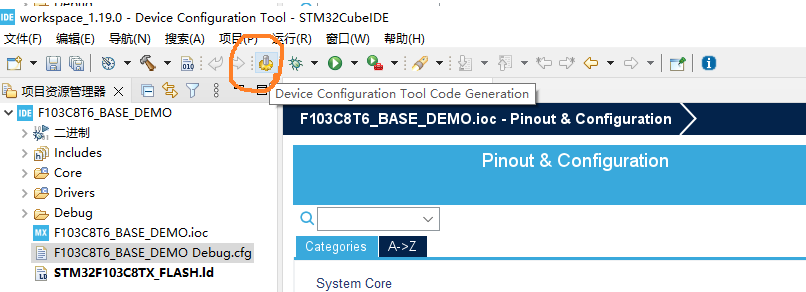

点击黄色齿轮按钮生成代码

•  配置下载和debug参数（用的dap调试器）

• 选择调试器类型

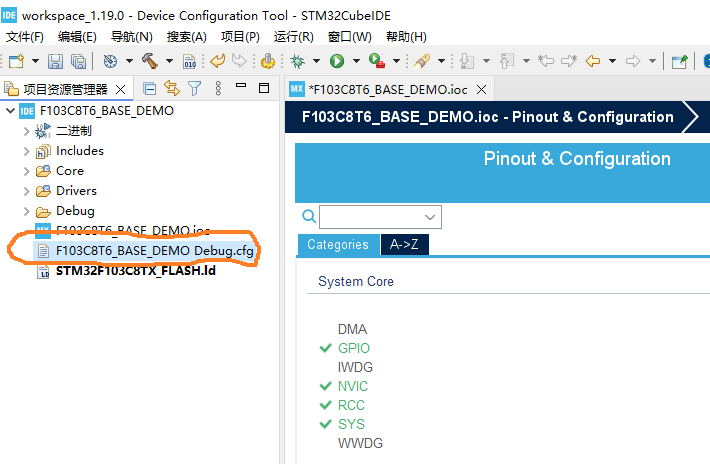

• 修改配置文件，支持DAP调试器

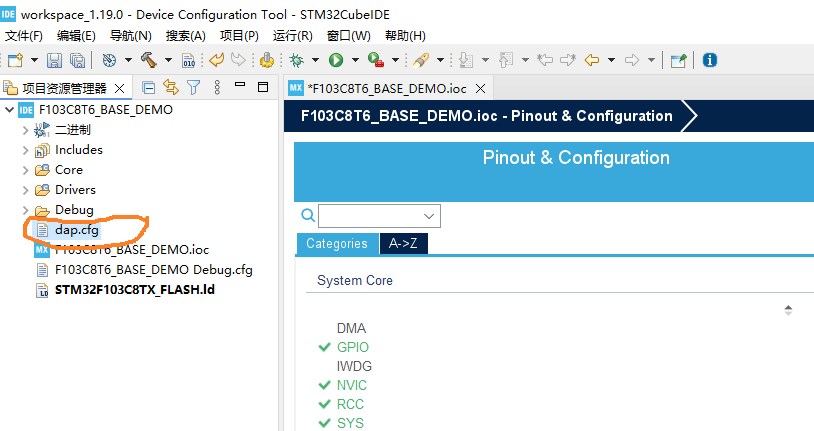

• 复制粘贴这个cfg文件，并重命名为dap.cfg（可自定义名字，是英文的即可）

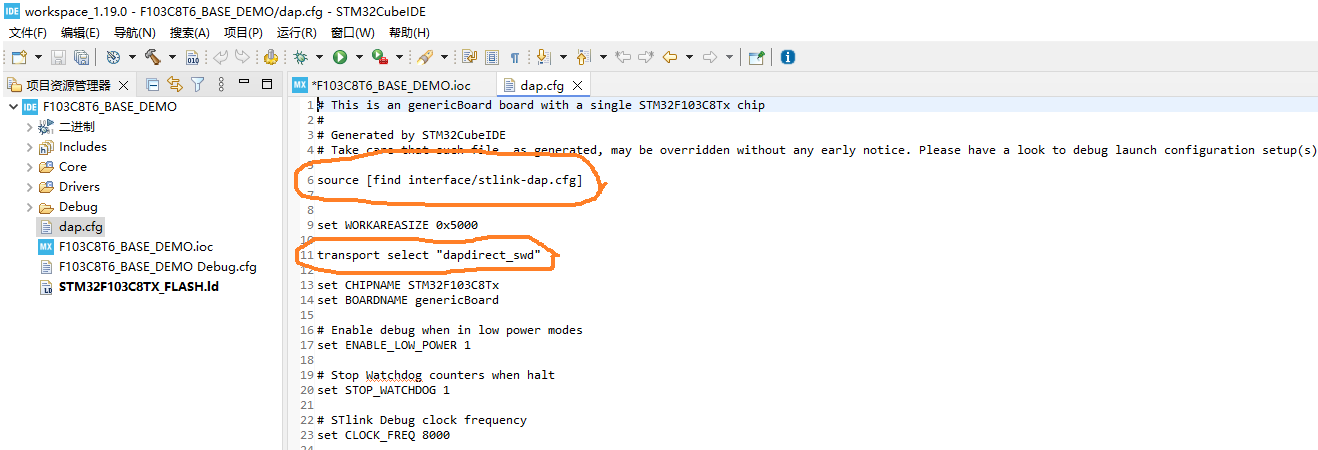

 双击打开dap.cfg，并修改图中的两行内容：

分别修改为：

source [find interface/cmsis-dap.cfg]

transport select "swd"

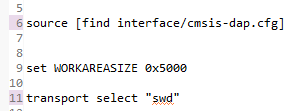

修改好的：

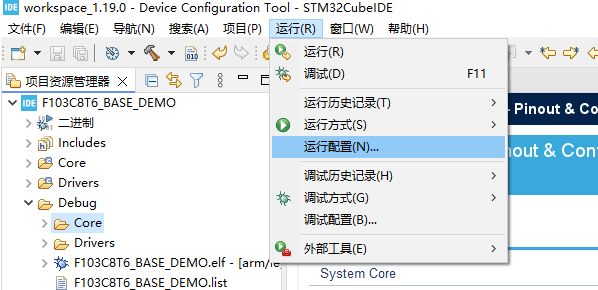

• 修改运行配置：

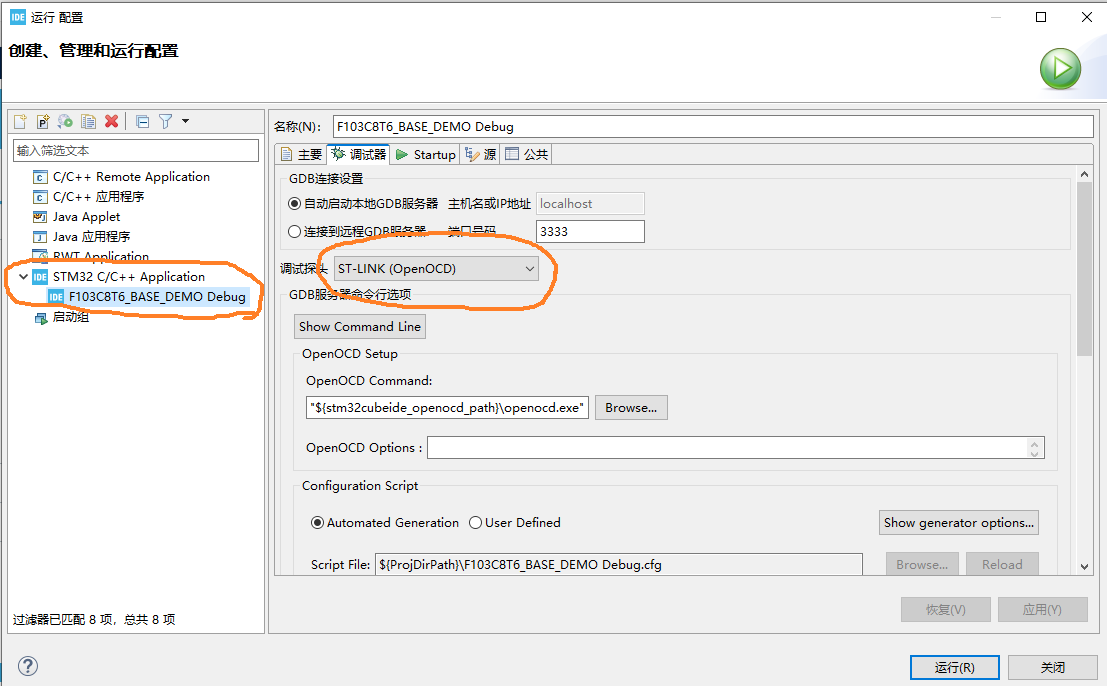

调试探头，选：OpenOCD

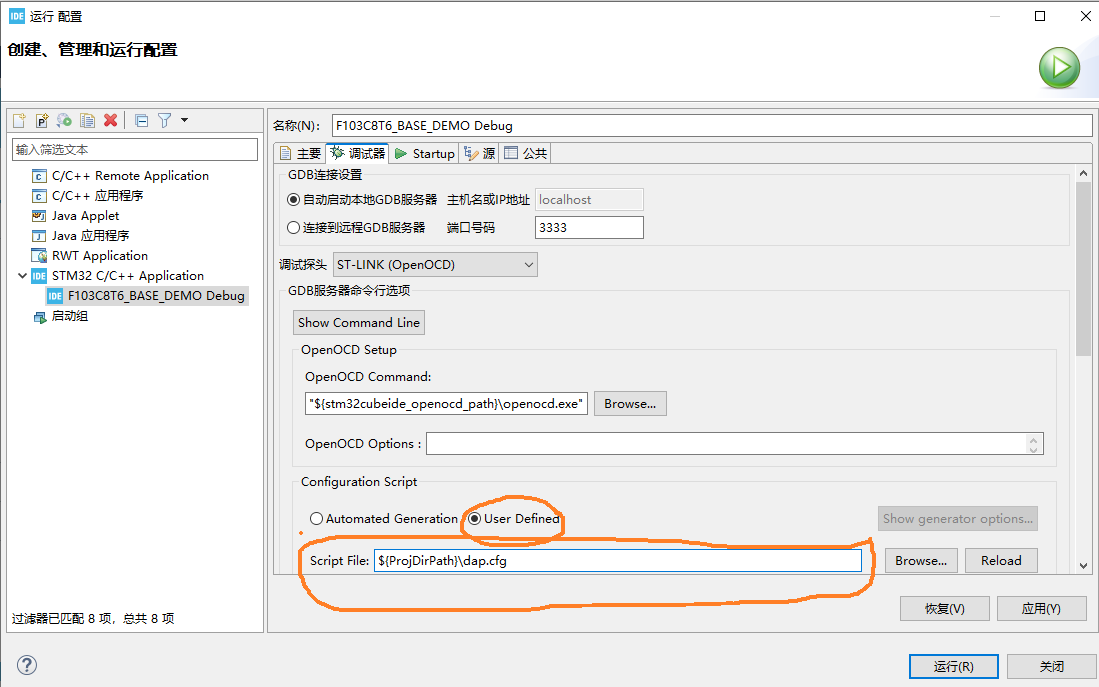

选择之前保存的dap.cfg文件：

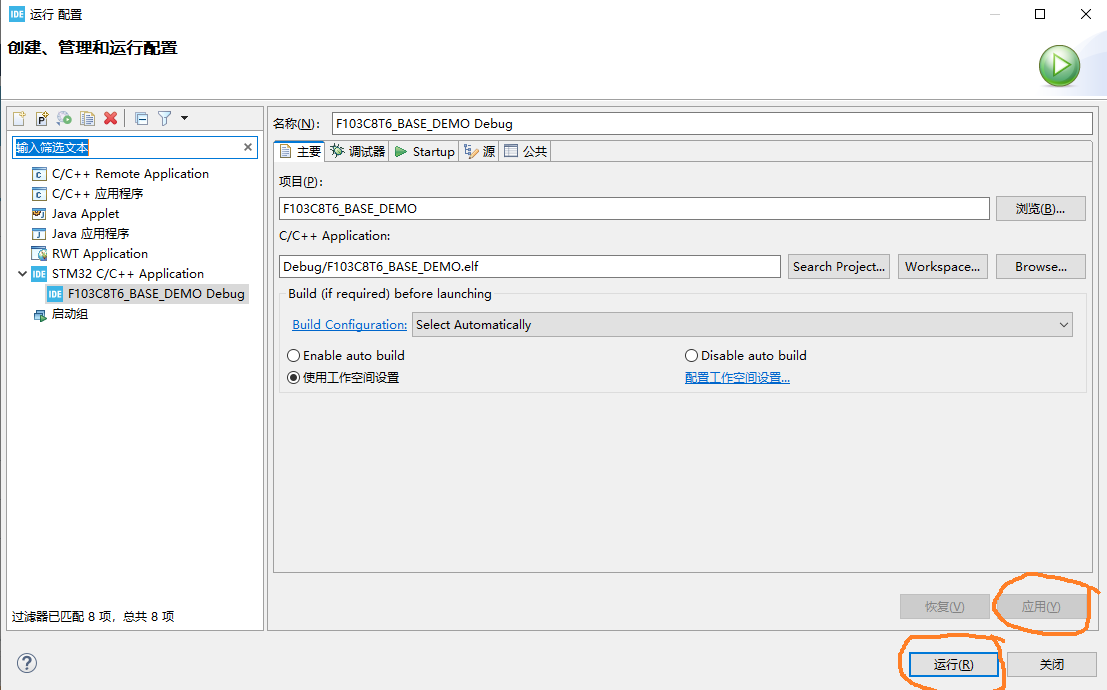

点击”应用“、”运行“：

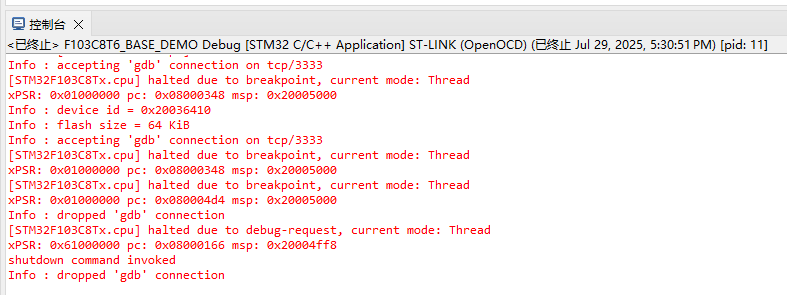

无报错，并且控制台出现以下内容，就成功下载：（不要理会它的字体红颜色）

有也可能将开发板复位或重新上电后才能成功运行。

• 如何打开已保存的项目

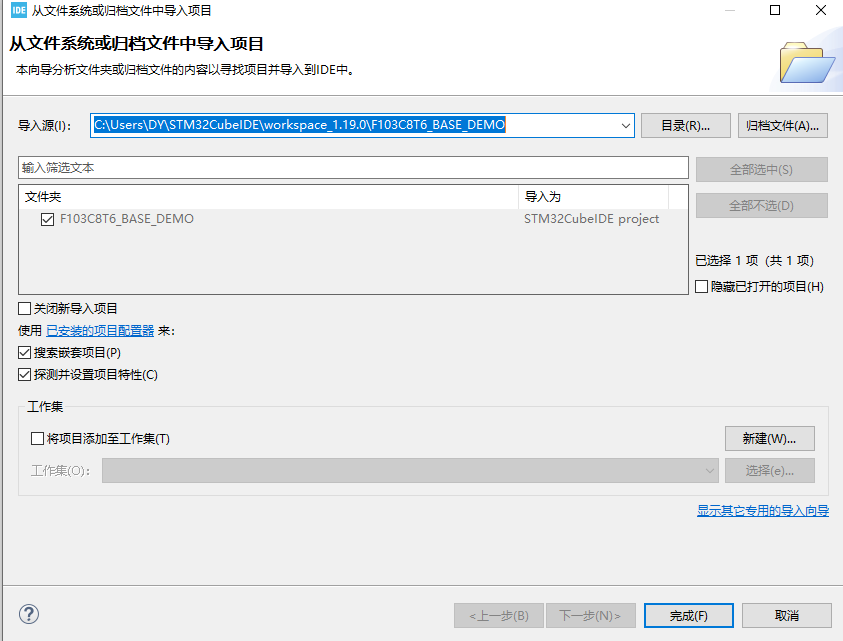

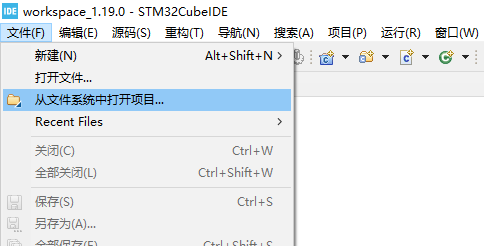

文件--从文件系统中打开项目...

选择以保存的项目所在的文件夹，点“完成”即可。

• 如何将已保存的项目复制为新项目

在项目上右键鼠标，点“复制”，然后在项目管理器的空白处点“粘贴”，并重新命名。

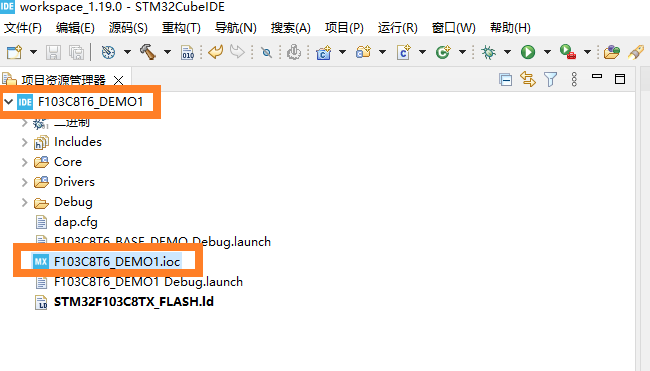

 记得把项目中的ioc文件改成与项目名称相同的文件名。

如果不能识别dap仿真器，需要按照前面的步骤修改调试探头和选择自定义脚本dap.cfg。

• 输出HEX烧写文件

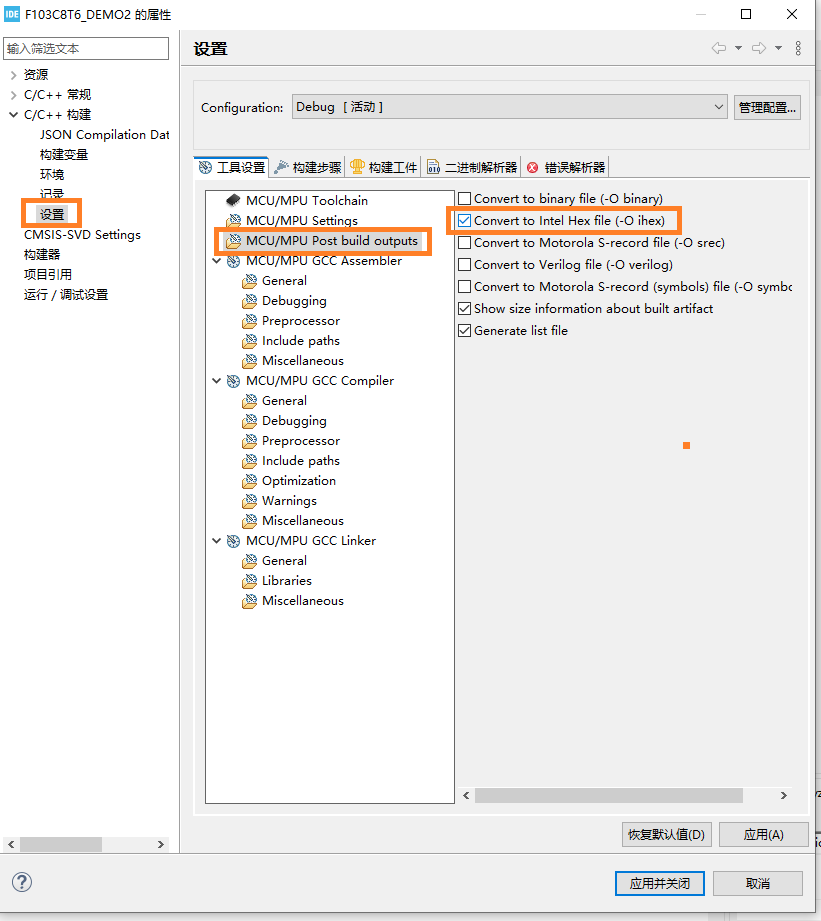

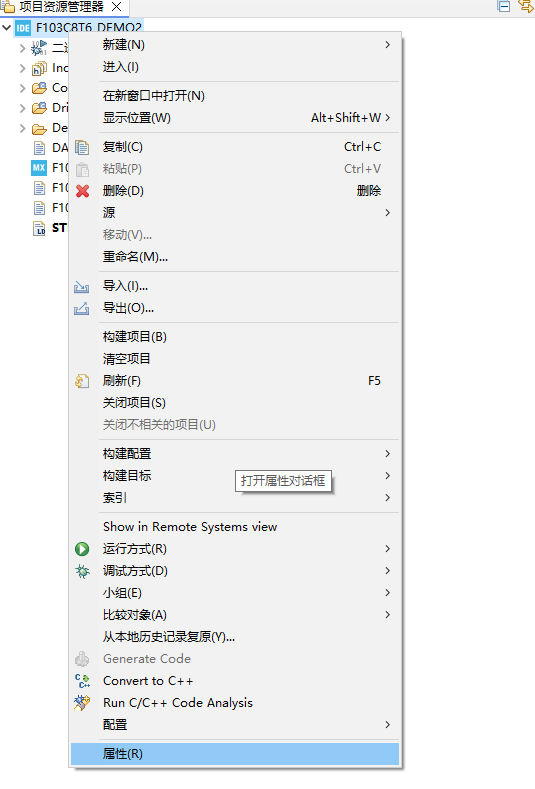

在项目管理器，右键点击项目名称，点“属性”

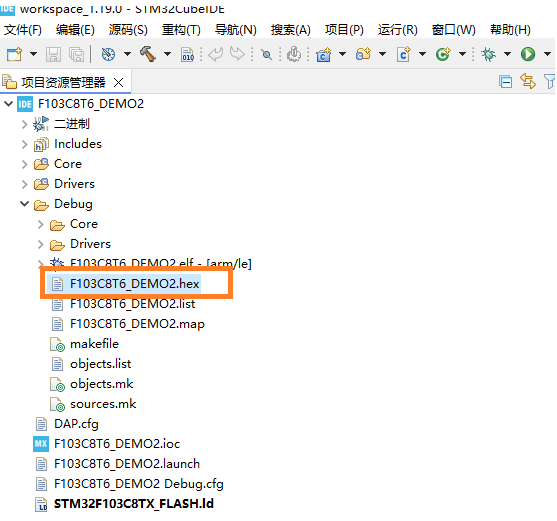

 设置好了点“应用”和“应用并关闭”。重新编译，就有了hex文件。

• 新建文件夹和添加路径

新建文件夹

在项目管理器右键鼠标，点击 新建--文件夹：

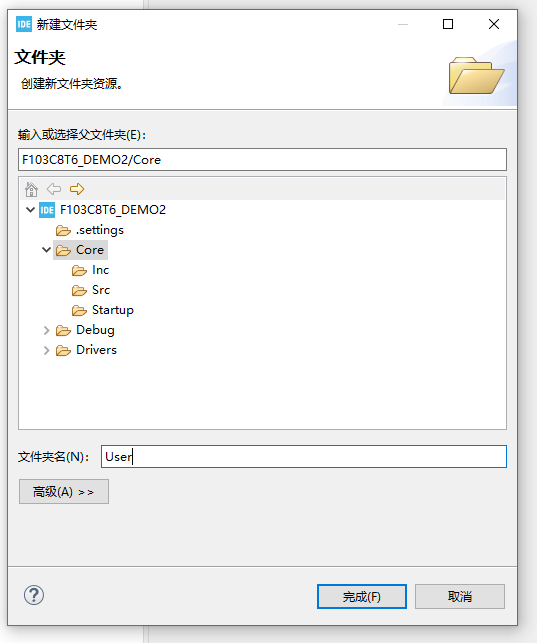

在弹出菜单中选择新建文件夹的路径和名称，完成。

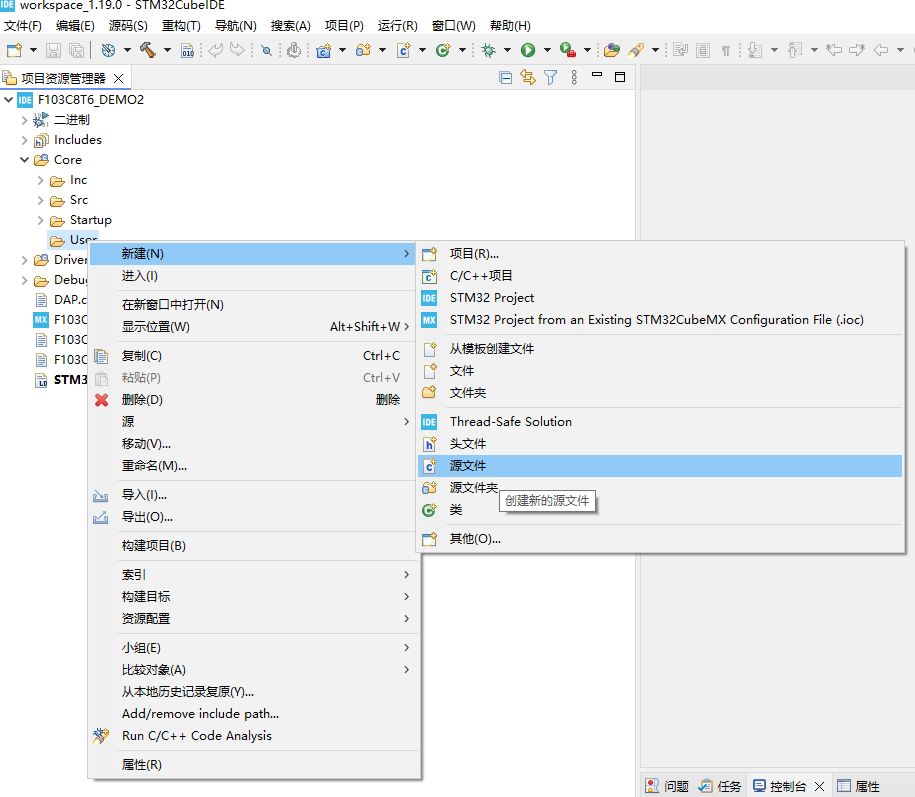

 在新建的文件夹内新建文件，比如c源文件和头文件：

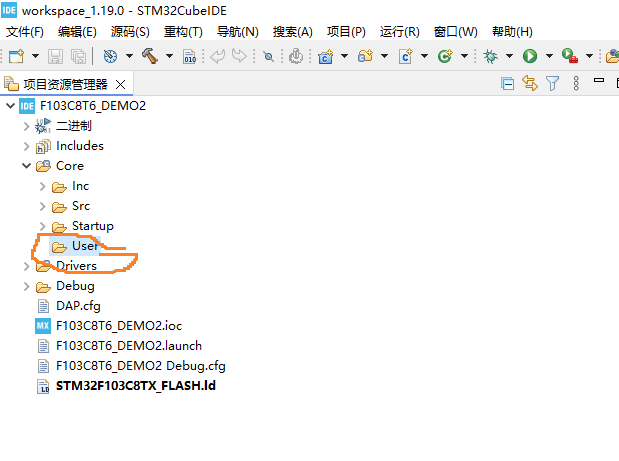

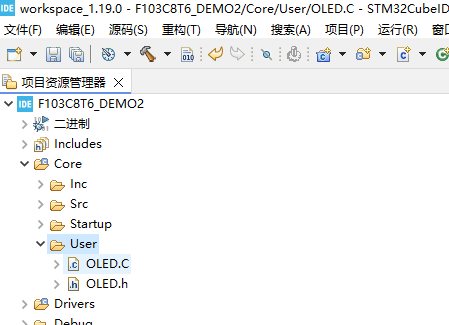

新建好的：



添加路径

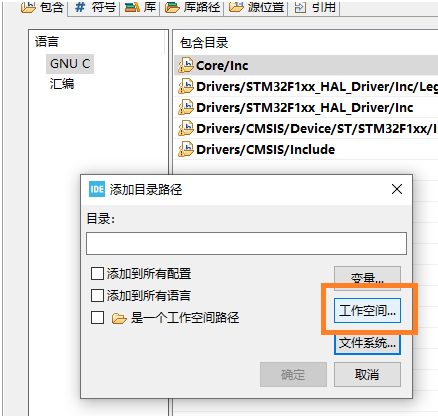

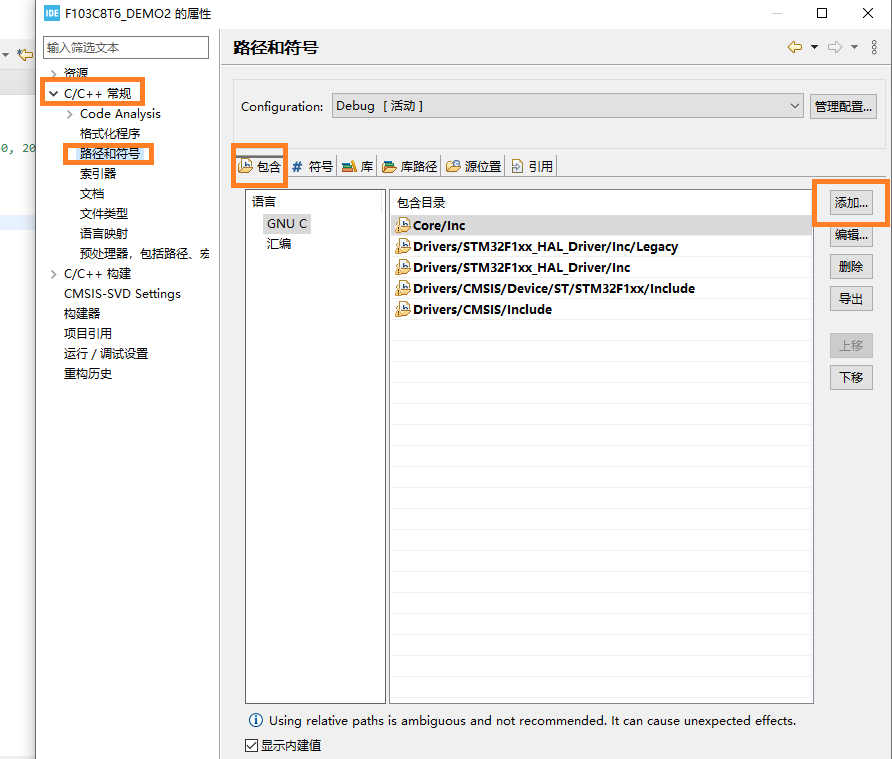

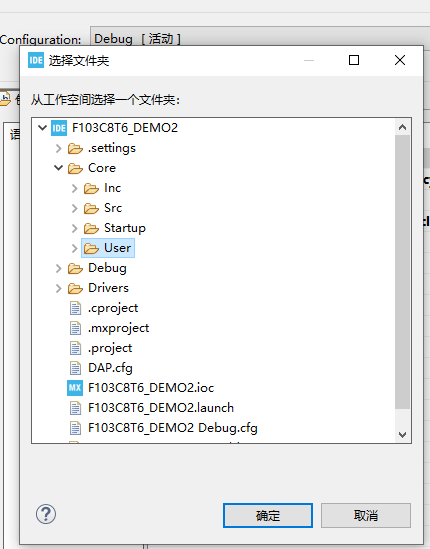

项目管理器右键项目名称，点“属性”，在弹出窗口中添加路径：

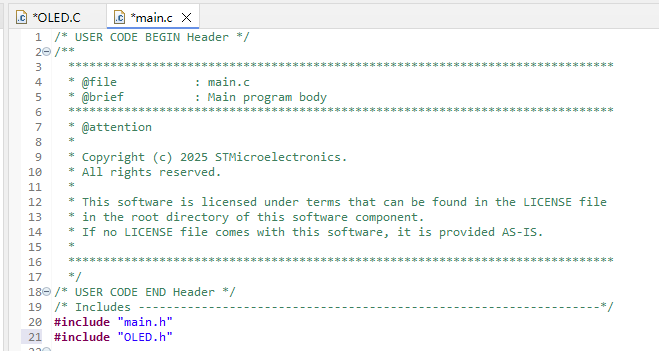

添加完成后就可以引用路径中的文件了。
