三极管、MOS 管、CMOS 管的特点、属性及综合对比
一、三极管（BJT，双极结型晶体管）
1. 基本概念

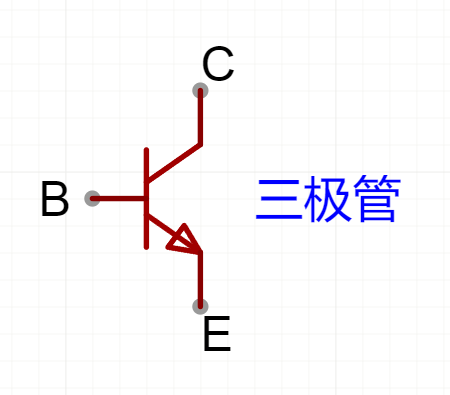

由三层交替掺杂的半导体材料（P 型和 N 型）组成，形成两个 PN 结，分为 NPN 型和 PNP 型，有发射极（E）、基极（B）、集电极（C）三个引脚。
2. 核心特点
-
控制方式：电流控制型器件，通过基极电流（Ib）控制集电极电流（Ic）
-
输入阻抗：较低，通常为几十 kΩ
-
开关速度：中等，一般在微秒级
-
功耗表现：静态功耗较高，因需要持续的基极电流
-
放大能力：电流放大倍数 β（50-200），线性放大特性较好
-
稳定性：放大倍数受温度影响较大，稳定性欠佳
-
集成水平：低，占用芯片面积大，不适合大规模集成
3. 关键属性
-
工作状态：截止区、放大区、饱和区三种状态
-
导通压降：饱和导通时，集电极 - 发射极电压（Vce）约 0.3V（硅管）
-
载流子类型：电子和空穴双极参与导电（双极型器件）
-
驱动要求：需设计偏置电路稳定工作点，驱动相对复杂
二、MOS 管（场效应管，FET）
1. 基本概念

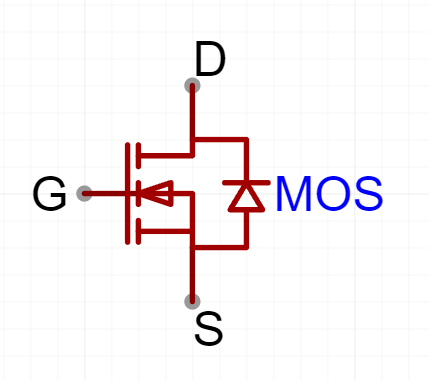

基于电场效应控制电流的电压控制型器件，分为 N 沟道和 P 沟道，有栅极（G）、源极（S）、漏极（D）三个引脚，栅极与衬底间有绝缘层。
2. 核心特点
-
控制方式：电压控制型器件，通过栅源电压（Vgs）控制漏极电流（Id）
-
输入阻抗：极高，可达 10¹⁰Ω 以上，几乎不消耗驱动电流
-
开关速度：快，达纳秒级，适合高频应用
-
功耗表现：静态功耗低，主要为开关过程中的动态功耗
-
导通特性：导通电阻低（毫欧级），导通损耗小
-
抗干扰性：栅极易受静电干扰，需采取防静电措施
-
集成水平：中等，高于三极管，适合一定规模集成
3. 关键属性
-
工作状态：截止区、线性区、饱和区三种状态
-
阈值电压：N 沟道需 Vgs＞2-4V 导通；P 沟道需 Vgs＜-2–4V 导通
-
载流子类型：仅一种载流子（电子或空穴）参与导电（单极型器件）
-
驱动要求：驱动简单，只需提供合适的栅源电压
三、CMOS 管（互补金属氧化物半导体）
1. 基本概念
由 N 沟道 MOS 管（NMOS）和 P 沟道 MOS 管（PMOS）互补配对组成，是数字集成电路的基础结构。
2. 核心特点
-
控制方式：电压控制，利用 NMOS 和 PMOS 的互补开关特性工作
-
输入阻抗：极高，通常在 10¹²Ω 以上
-
开关速度：快（取决于工艺），适合高频数字电路
-
功耗表现：静态功耗极低（接近零），主要功耗来自动态切换时的电容充放电
-
抗干扰性：强，噪声容限大，逻辑摆幅接近电源电压
-
集成水平：极高，可实现大规模集成，是微处理器、存储器的核心技术
-
电源适应性：电源范围较宽，能在多种电压下工作
3. 关键属性
-
逻辑功能：通过基本单元（如反相器）组合实现各种逻辑门功能
-
功耗公式：动态功耗 P = C・VDD²・f（C 为负载电容，VDD 为电源电压，f 为频率）
-
稳定性：受温度影响小，工作稳定可靠
-
兼容性：与多种数字电路标准兼容，应用广泛
四、综合对比表
| 对比维度 | 三极管（BJT） | MOS 管（FET） | CMOS 管 |
|---|---|---|---|
| 控制方式 | 电流控制（Ib→Ic） | 电压控制（Vgs→Id） | 电压控制（互补结构） |
| 输入阻抗 | 低（几十 kΩ） | 极高（>10¹⁰Ω） | 极高（>10¹²Ω） |
| 开关速度 | 中等（微秒级） | 快（纳秒级） | 快（取决于工艺） |
| 静态功耗 | 高 | 低 | 极低（≈0） |
| 集成度 | 低 | 中 | 极高 |
| 载流子类型 | 双极型（电子 + 空穴） | 单极型（电子或空穴） | 单极型（电子 + 空穴互补） |
| 典型应用 | 模拟信号放大、小功率开关 | 高频功率控制、DC-DC 转换器、电机驱动 | 数字集成电路（CPU、存储器）、低功耗逻辑电路 |
| 驱动复杂度 | 较复杂（需偏置电路） | 简单（电压驱动） | 简单（电压驱动） |
| 抗干扰能力 | 一般 | 较差（易受静电影响） | 强 |
| 导通损耗 | 较高（Vce≈0.3V） | 低（Rds (on) 毫欧级） | 极低（仅动态损耗） |
| 温度稳定性 | 较差 | 较好 | 好 |
