不用编程序无需联外网，将罗克韦尔(AB)PLC的标签数据存入SQL数据库

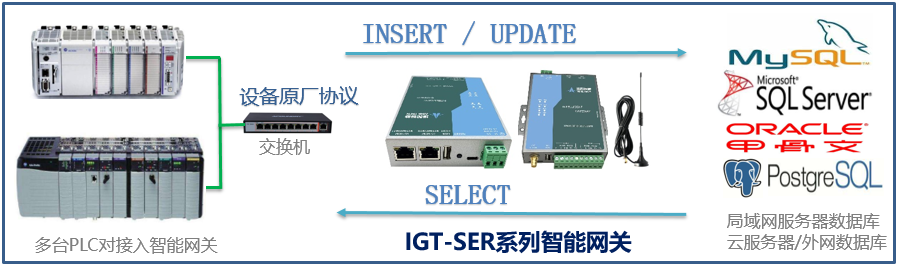

        IGT-DSER智能网关模块，支持各种PLC、智能仪表、远程IO与数据库之间双向通讯，既可以读取设备的数据上报到SQL数据库，也可以从数据库查询数据后写入到设备；数据库软件支持MySQL、SQLServer、PostgreSQL，以及Oracle。

        网关安装在设备侧，与设备同时起停，不担心数据丢失；在断网、服务器维护上报数据有异常时，网关主动将数据缓存，待故障解除后自动重新上报到数据库；网关也支持多服务器冗余、异常未提交数据本地保存等功能，确保数据安全；已批量用于多种行业的智能工厂，大大提高MES等工业互联网项目的实施效率。数据缓存演示视频

        网关支持触发、周期、混合等多种工作模式。周期模式根据所设置的周期时间执行上报和查询；触发模式可配置一个或多个触发条件，网关根据触发条件的数据变化执行上报和查询；也可以两种模式同时配置运行。

        以下案例PLC的型号是1756-L72，采用以太网端口标签方式采集数据，数据库是MySQL，描述具体的操作步骤。

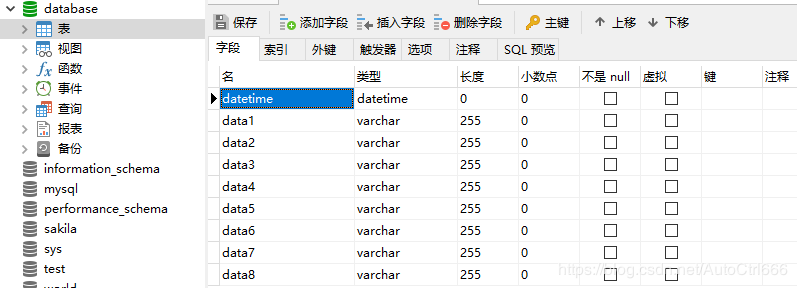

        首先选用Navicat连接服务器数据库，建立一个数据表，名称为'abplcdata'，数据表设计视图如下：

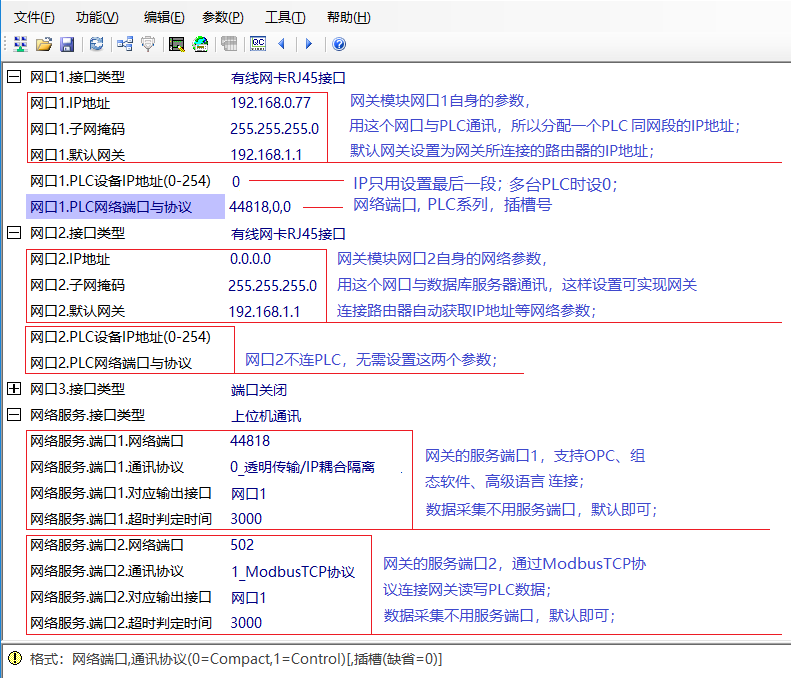

        然后在PC上运行网关的参数设置软件，网线连接IGT-DSER网关的网口1，先配置网络参数(默认IP:192.168.1.244，确认PC的网口与网关默认IP同网段)，通过‘工具’->‘搜索在线网关’，搜索到网关后，修改IP地址等参数，具体如下：

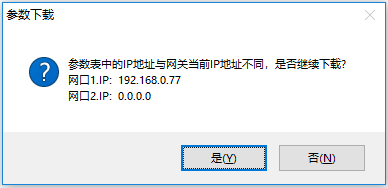

        网口1.PLC设备末段IP设置为0表示有多台同系列同网段的PLC，每台PLC的IP地址在PLC数据地址表里面配置，后面有描述；设置完成后通过‘参数’->‘参数写入到网关’，下载参数，会有以下提示：

        点‘是(Y)’即可，参数下载成功后将网关断电，网口1接入PLC的交换机网络，同时修改PC的网口参数为PLC同网段，重新搜索网关读取参数后，通过‘功能’->‘数据上报与下载’进入数据服务配置页面，选择SQL远程数据库，配置数据库地址、PLC标签的参数；

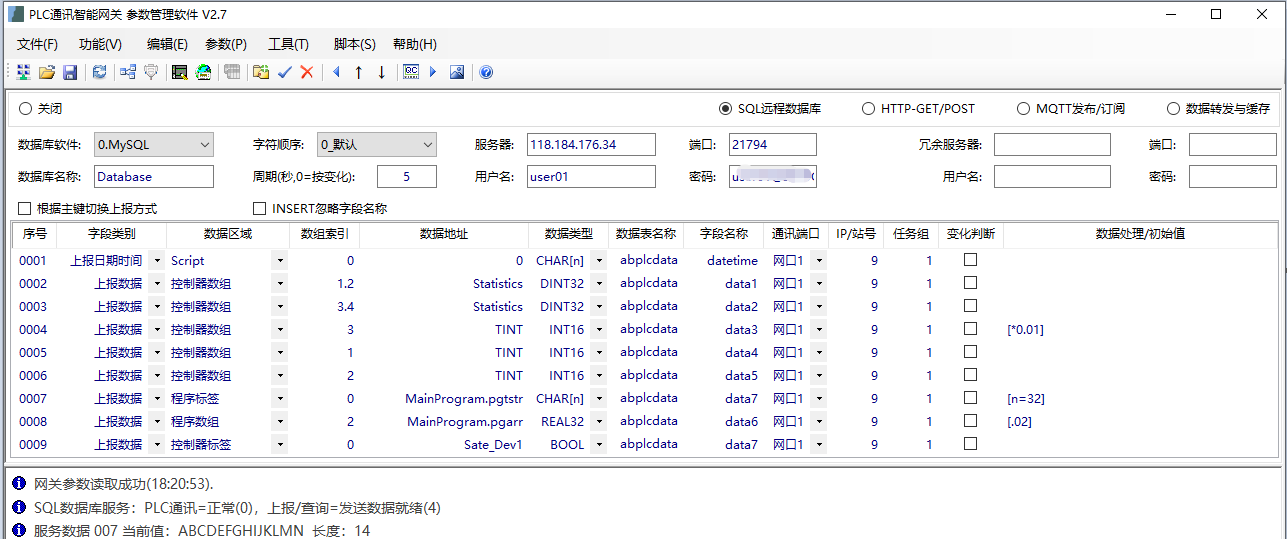

        配置完成后要下载参数，通过‘工具’->‘重启网关’，重启后，网关即进入工作状态，通过读取参数可查看网关的实际数据，双击配置表对应的数据序号可查看数据值，如下图：

        序号001是日期时间，取自网关的RTC时钟；002和003是PLC的控制器二维数组，数组索引[1,2]、[3,4]；004、005和006是控制器一维数组，数组索引[3]、[1]、[2]；007为程序变量，字符串类型；008是程序数组，数组索引[2]；009是控制器变量，BOOL类型；

        'IP/站号' 栏目的数值9，表示PLC的IP地址(192.168.0.9)末段(前三段与网关的网口1相同)，如果需要增加另外的同系列同网段PLC，在这里设置对应的IP末段地址即可，不同的PLC对应不同的数据表，或者不同的记录行；'任务组' 栏目的数值1是SQL语句分组，相同的数值为同一个SQL语句命令。参数与自动生成的SQL语句配置举例

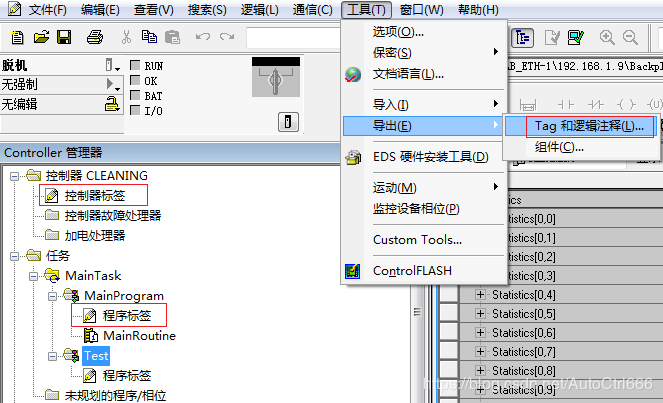

        需要注意配置表‘数据地址’栏是PLC的数据标签，不能错误，否则读不到数据，所以最好是通过PLC的编程软件从PLC导出CSV文件，然后复制到配置表，如下图：

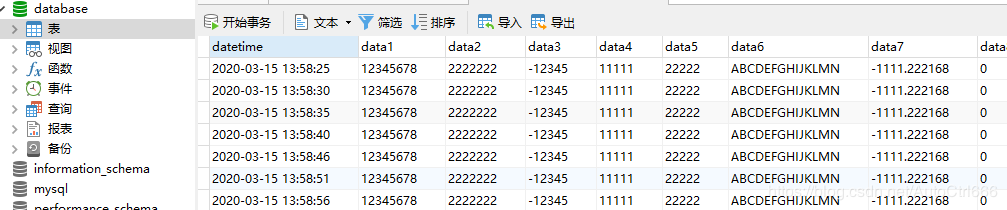

        再打开Navicat查看数据库中的数据，如下图：

       网关支持西门子、三菱、欧姆龙、施耐德等几乎所有的PLC品牌，通过以上参数软件自行切换即可；关于网关模块的详细介绍可查看用户手册。
