应广MTP单片机在线烧录技巧

         早期应广单片机全部都是otp工艺，只能烧录一次，在特殊设置状态下可以烧录7次，因此在产品的调试阶段，验证一次就要重新烧录一个单片机，有时候功能稍微复杂需要消耗不少的单片机样品，不仅增加调试单片机消耗，而且也会降到调试效率，需要不停更换单片机。

      后面应广有出了MTP单片机，但是这个毕竟不是flash，不能做到所见即所得。对在板烧录有一定条件限制，在线烧录仍是一件麻烦的的事情。后面通过验证发现，虽然不能全部解决问题，但是在大多数情况下都适用。

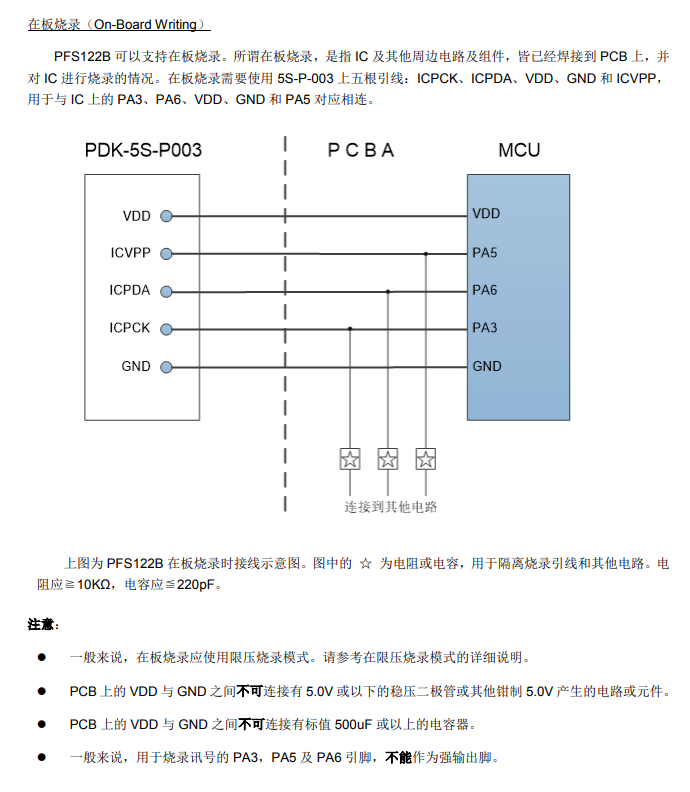

  这个是pfs122b关于烧录的一些说明，更具体的说明可以查看规格书。

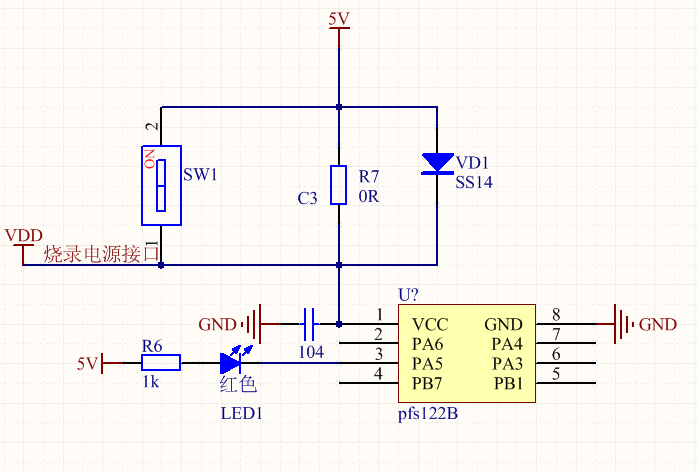

        为了能够尽量满足在线烧录条件，关键是要把烧录电源和工作电源分开。因此，在硬件设计的时候可以在单片机的5V/3.3V电源输入端串入一个0R电阻或是个肖特基二级管。如果系统对电源电压敏感那么0R电阻是比较好的选择，如果对系统电源电压不敏感，那么0.2V压降的小肖特基也是错的选择。

      另外一根pa5，尽量设计为轻负载，比如用于点灯，但是低电平亮灯，如果用于驱动外部设备，比如与外部设备之间串入一个k级别的电阻。

      在在板调试的时候，如果使用的是0R电阻，那么跳开0R电阻，把0R电阻换成一个物理拨动开关即可。烧录的时候拨动开关断开，测试的时候波动开关合上。

    如果使用了二极管，那么直接在板烧录就可以了。



由于工作电源和烧录电源分开，因此对烧录线pa.3和pa.6的要求也有所降到。

就这样，希望各位能在MTP烧录路上一路狂奔，看到的都是   IC  O.K
