小智源码分析——音频部分（二）

news 2025/7/29 6:30:59

一、利用创建好的对象来调用音频服务

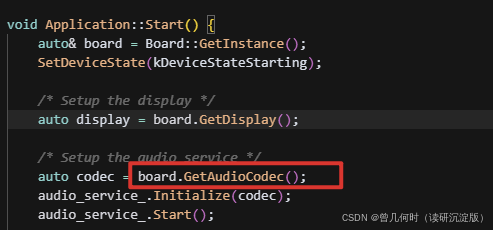

上周从上图的getaudiocode()方法进去感受了一下底层小智的构造如何实现。所以用一个codec来接收我们所构造的音频对象。

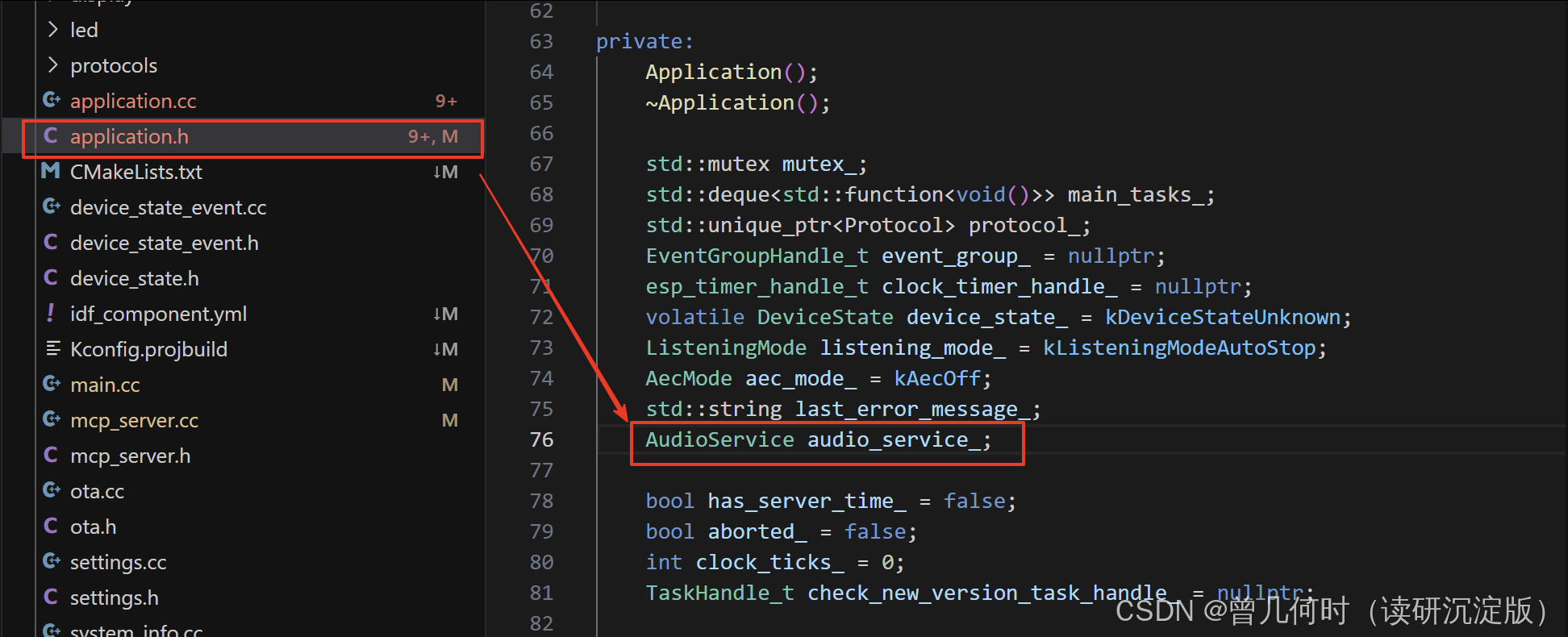

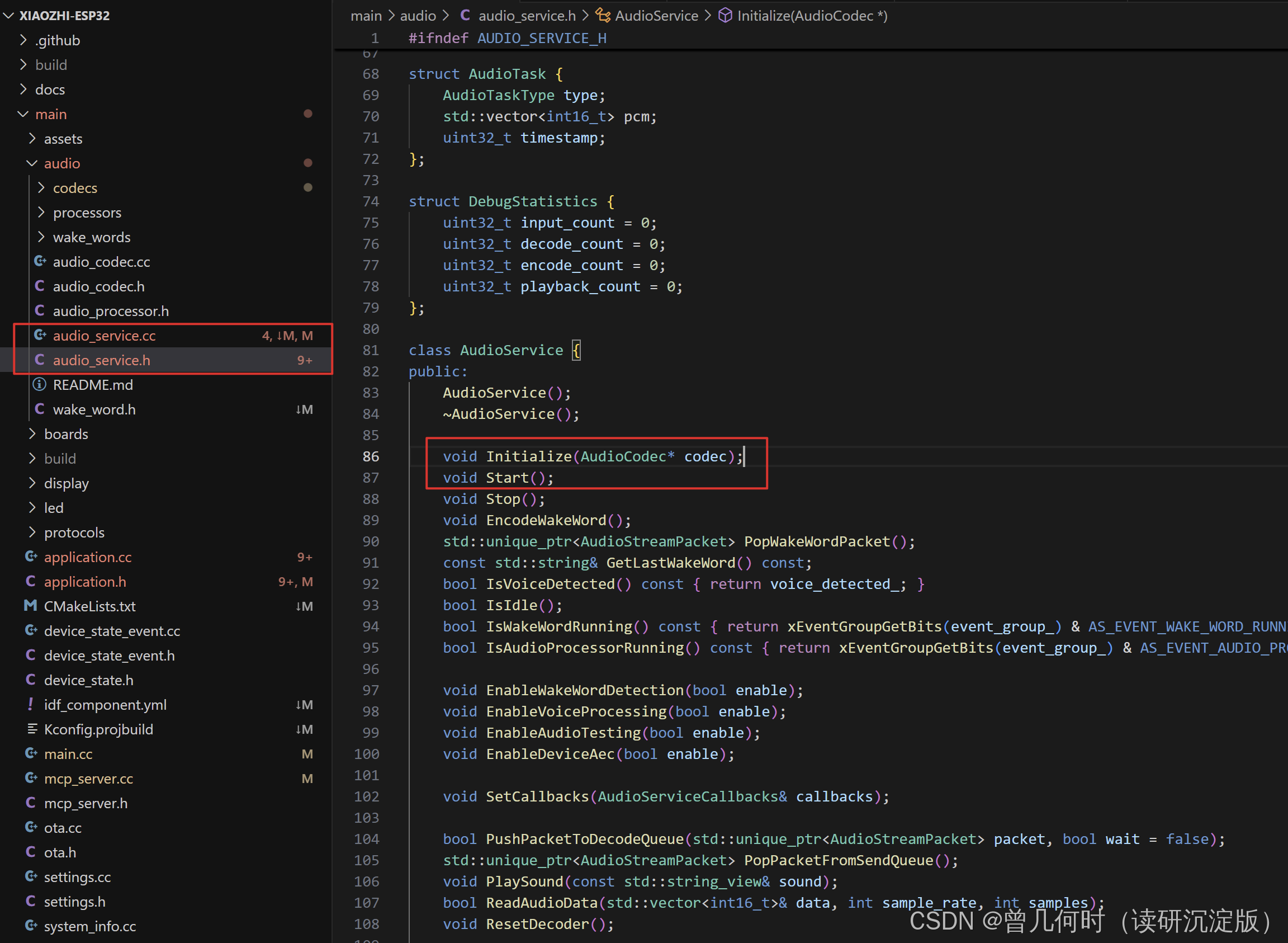

下来是用构造好的音频对象来调用音频初始化服务Initialize，因为启动函数Application函数的类中有audio_servicez_所以可以进行调用。

这段初始化代码的核心作用是：

1绑定并启动音频编解码器

2配置音频数据流的格式和处理流程

3按需初始化音频处理器和唤醒词检测模块

4设置好各类回调，保证音频事件能及时通知到主程序

5创建定时器，自动管理音频硬件电源

void AudioService::Initialize(AudioCodec* codec) {// 保存传入的音频编解码器指针codec_ = codec;// 启动音频编解码器，准备采集和播放codec_->Start();/* 初始化 Opus 解码器和编码器 */// 创建 Opus 解码器，采样率与输出一致，单声道，帧长为 OPUS_FRAME_DURATION_MSopus_decoder_ = std::make_unique<OpusDecoderWrapper>(codec->output_sample_rate(), 1, OPUS_FRAME_DURATION_MS);// 创建 Opus 编码器，采样率固定为 16kHz，单声道，帧长为 OPUS_FRAME_DURATION_MSopus_encoder_ = std::make_unique<OpusEncoderWrapper>(16000, 1, OPUS_FRAME_DURATION_MS);// 设置编码复杂度为最低，节省算力opus_encoder_->SetComplexity(0);// 如果输入采样率不是 16kHz，则配置重采样器，将输入音频转换为 16kHzif (codec->input_sample_rate() != 16000) {input_resampler_.Configure(codec->input_sample_rate(), 16000);reference_resampler_.Configure(codec->input_sample_rate(), 16000);}// 根据编译配置选择不同的音频处理器（如带有回声消除的AFE，或无处理的空实现）
#if CONFIG_USE_AUDIO_PROCESSORaudio_processor_ = std::make_unique<AfeAudioProcessor>();
#elseaudio_processor_ = std::make_unique<NoAudioProcessor>();
#endif// 根据编译配置选择不同的唤醒词检测算法
#if CONFIG_USE_AFE_WAKE_WORDwake_word_ = std::make_unique<AfeWakeWord>();
#elif CONFIG_USE_ESP_WAKE_WORDwake_word_ = std::make_unique<EspWakeWord>();
#elif CONFIG_USE_CUSTOM_WAKE_WORDwake_word_ = std::make_unique<CustomWakeWord>();
#elsewake_word_ = nullptr;
#endif// 设置音频处理器的输出回调，当有处理好的音频输出时，推入编码队列audio_processor_->OnOutput([this](std::vector<int16_t>&& data) {PushTaskToEncodeQueue(kAudioTaskTypeEncodeToSendQueue, std::move(data));});// 设置语音活动检测（VAD）回调，检测到说话状态变化时，更新状态并通知外部audio_processor_->OnVadStateChange([this](bool speaking) {voice_detected_ = speaking;if (callbacks_.on_vad_change) {callbacks_.on_vad_change(speaking);}});// 如果启用了唤醒词检测，设置唤醒词检测回调，检测到唤醒词时通知外部if (wake_word_) {wake_word_->OnWakeWordDetected([this](const std::string& wake_word) {if (callbacks_.on_wake_word_detected) {callbacks_.on_wake_word_detected(wake_word);}});}// 创建音频电源管理定时器，定期检查音频输入/输出是否需要关闭以省电esp_timer_create_args_t audio_power_timer_args = {.callback = [](void* arg) {AudioService* audio_service = (AudioService*)arg;audio_service->CheckAndUpdateAudioPowerState();},.arg = this,.dispatch_method = ESP_TIMER_TASK,.name = "audio_power_timer",.skip_unhandled_events = true,};esp_timer_create(&audio_power_timer_args, &audio_power_timer_);
}

二、启动音频服务

经过上部分的初始化，配置好了音频的编解码器，以及处理时对于音频的要求（不符合要求的要重新采样为符合要求的格式），还包括唤醒词的检测、提取和回调。

启动流程（Start）

1标记服务未停止

service_stopped_ = false;

让各任务知道服务正在运行。

2清除音频相关事件位

xEventGroupClearBits(...)

确保音频输入、唤醒词、音频处理等任务可以正常启动。

3启动音频电源管理定时器

esp_timer_start_periodic(...)

每秒检查一次音频硬件的电源状态，自动省电。

4启动音频输入任务

xTaskCreatePinnedToCore 或 xTaskCreate

创建音频采集任务，负责从麦克风采集音频数据。

5启动音频输出任务

xTaskCreate

创建音频播放任务，负责将音频数据输出到扬声器。

6启动 Opus 编解码任务

xTaskCreate

创建音频编解码任务，负责音频数据的编码（发送）和解码（播放）。

void AudioService::Start() {// 标记服务未停止service_stopped_ = false;// 清除音频相关的事件位，确保任务可以正常启动xEventGroupClearBits(event_group_, AS_EVENT_AUDIO_TESTING_RUNNING | AS_EVENT_WAKE_WORD_RUNNING | AS_EVENT_AUDIO_PROCESSOR_RUNNING);// 启动音频电源管理定时器，每秒检查一次音频硬件电源状态esp_timer_start_periodic(audio_power_timer_, 1000000);/* 启动音频输入任务 */
#if CONFIG_USE_AUDIO_PROCESSOR// 如果使用音频处理器，任务绑定到指定内核xTaskCreatePinnedToCore([](void* arg) {AudioService* audio_service = (AudioService*)arg;audio_service->AudioInputTask();vTaskDelete(NULL);}, "audio_input", 2048 * 3, this, 8, &audio_input_task_handle_, 1);
#else// 不使用音频处理器，普通方式创建任务xTaskCreate([](void* arg) {AudioService* audio_service = (AudioService*)arg;audio_service->AudioInputTask();vTaskDelete(NULL);}, "audio_input", 2048 * 3, this, 8, &audio_input_task_handle_);
#endif/* 启动音频输出任务 */xTaskCreate([](void* arg) {AudioService* audio_service = (AudioService*)arg;audio_service->AudioOutputTask();vTaskDelete(NULL);}, "audio_output", 4096, this, 3, &audio_output_task_handle_);/* 启动 Opus 编解码任务 */xTaskCreate([](void* arg) {AudioService* audio_service = (AudioService*)arg;audio_service->OpusCodecTask();vTaskDelete(NULL);}, "opus_codec", 4096 * 7, this, 2, &opus_codec_task_handle_);
}

三、音频回调服务

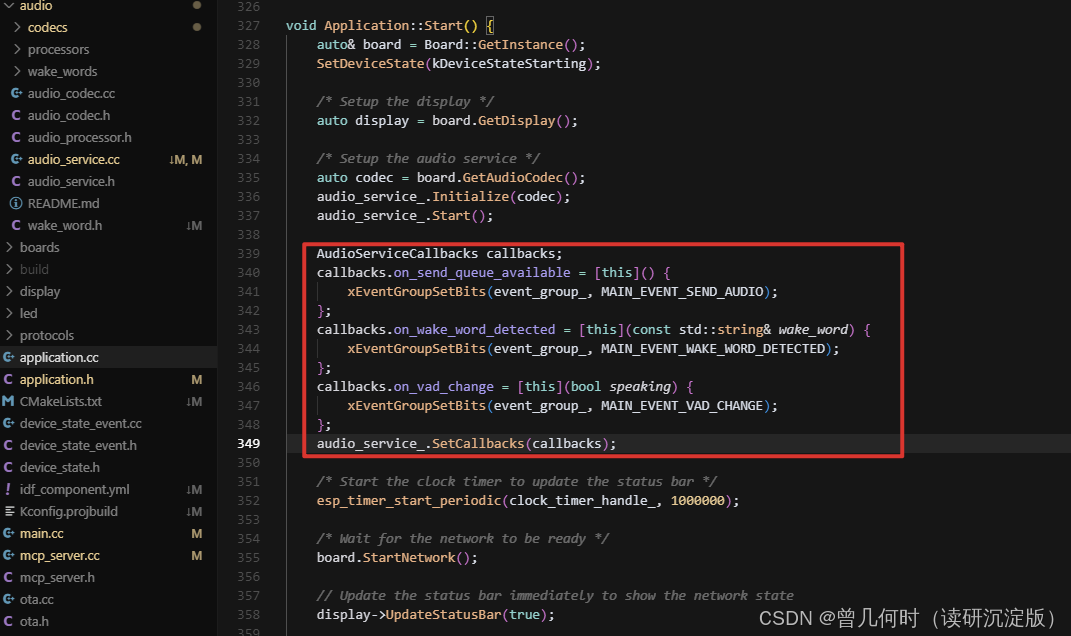

下来回到Application函数内，下一步执行下图这一模块：

首先定义一个callbacks对象，他的类型如下：

 AudioServiceCallbacks 是一个回调函数集合，用于让外部（比如主应用 Application）能够“订阅”音频服务（AudioService）中的各种事件。当音频服务内部发生特定事件时，会自动调用这些回调，通知外部进行相应处理。

struct AudioServiceCallbacks {std::function<void(void)> on_send_queue_available;std::function<void(const std::string&)> on_wake_word_detected;std::function<void(bool)> on_vad_change;std::function<void(void)> on_audio_testing_queue_full;
};

让主程序通过事件组机制，能够及时响应音频服务中的关键事件，实现音频事件的异步通知和处理。



每个成员的含义

  • on_send_queue_available

类型：std::function<void(void)>

说明：当音频发送队列有可用数据时触发。比如可以通知主程序“可以发送音频数据到服务器了”。

  • on_wake_word_detected

类型：std::function<void(const std::string&)>

说明：当检测到唤醒词（如“小智”）时触发。参数是检测到的唤醒词内容。

  • on_vad_change

类型：std::function<void(bool)>

说明：当语音活动检测（VAD）状态发生变化时触发。参数 bool 表示当前是否有人在说话（true=正在说话，false=静音）。

  • on_audio_testing_queue_full

类型：std::function<void(void)>

说明：当音频测试队列已满时触发。一般用于调试或测试场景。

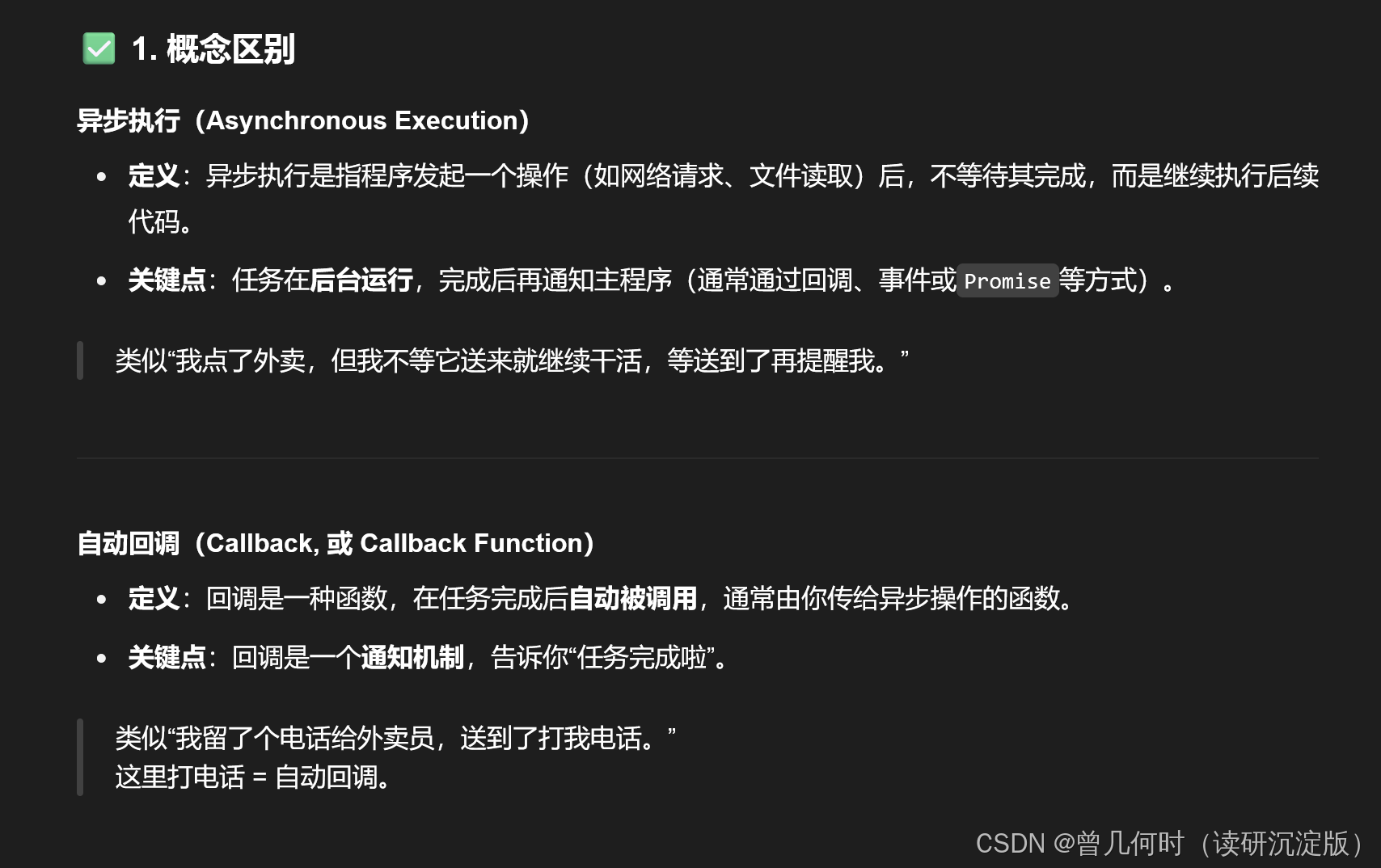

异步和函数回调的区别？

方面异步执行自动回调
是否并发是，任务后台运行不一定，回调是响应机制
主体是谁程序发起的异步任务异步任务完成后执行的函数
控制权主程序不阻塞，控制权立即返回控制权在回调被触发时才回到你手里
是否依赖异步异步通常搭配回调使用回调常用在异步任务，但也可用于同步场景
举个例子setTimeout()不会阻塞主线程setTimeout(fn, 1000) 中的 fn 是回调

四、音频服务具体功能

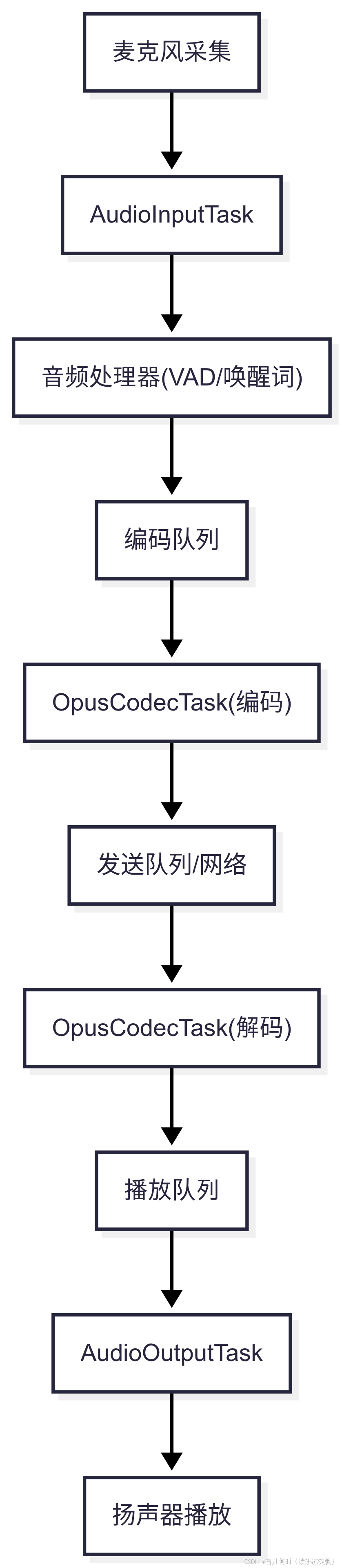

分别了解下列三个核心任务函数：

  • AudioInputTask()：音频采集
  • AudioOutputTask()：音频播放
  • OpusCodecTask()：音频编解码

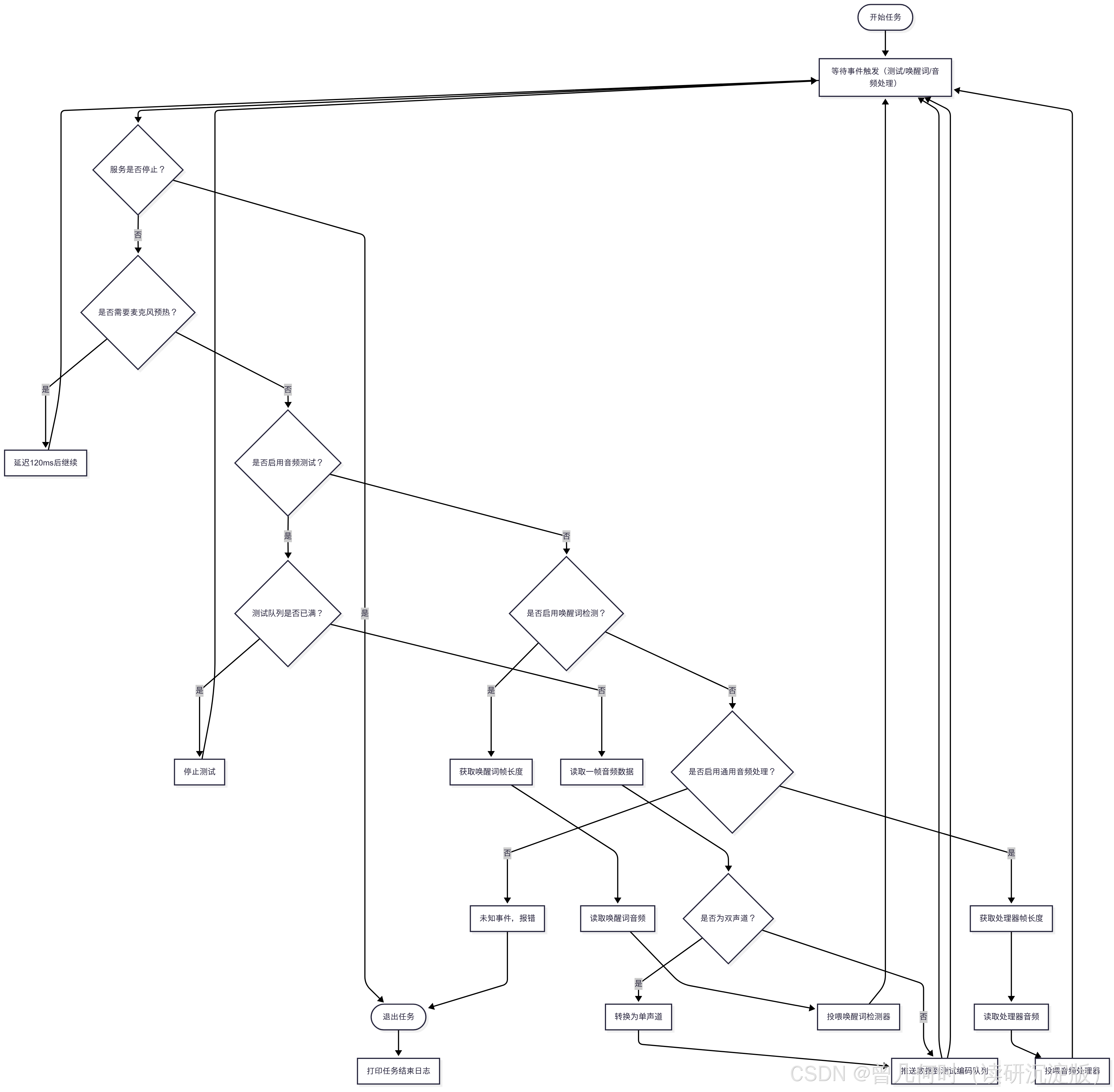

// 音频输入任务，运行在一个 FreeRTOS 任务中
void AudioService::AudioInputTask() {while (true) {// 等待音频相关事件触发：测试模式、唤醒词检测、通用音频处理EventBits_t bits = xEventGroupWaitBits(event_group_,AS_EVENT_AUDIO_TESTING_RUNNING |AS_EVENT_WAKE_WORD_RUNNING |AS_EVENT_AUDIO_PROCESSOR_RUNNING,pdFALSE,      // 不清除标志位pdFALSE,      // 任意一个事件即可返回portMAX_DELAY // 无限等待);// 如果服务已经停止，则退出任务if (service_stopped_) {break;}// 若麦克风需要预热，延迟一段时间后继续下一轮循环if (audio_input_need_warmup_) {audio_input_need_warmup_ = false;vTaskDelay(pdMS_TO_TICKS(120)); // 延迟 120mscontinue;}/** ==========================*  音频测试处理逻辑（如按下 BOOT 录音）*  ========================== */if (bits & AS_EVENT_AUDIO_TESTING_RUNNING) {// 判断测试队列是否已满（按最大时长判断）if (audio_testing_queue_.size() >= AUDIO_TESTING_MAX_DURATION_MS / OPUS_FRAME_DURATION_MS) {ESP_LOGW(TAG, "Audio testing queue is full, stopping audio testing");EnableAudioTesting(false); // 自动关闭测试continue;}// 准备读取一帧音频数据（例如 20ms × 16000Hz）std::vector<int16_t> data;int samples = OPUS_FRAME_DURATION_MS * 16000 / 1000;// 如果成功读取音频数据if (ReadAudioData(data, 16000, samples)) {// 若为双声道，仅保留左声道数据（变为单声道）if (codec_->input_channels() == 2) {auto mono_data = std::vector<int16_t>(data.size() / 2);for (size_t i = 0, j = 0; i < mono_data.size(); ++i, j += 2) {mono_data[i] = data[j];}data = std::move(mono_data);}// 推送数据到测试编码队列PushTaskToEncodeQueue(kAudioTaskTypeEncodeToTestingQueue, std::move(data));continue; // 当前处理完毕，回到等待下一次事件}}/** ==========================*  唤醒词检测处理逻辑*  ========================== */if (bits & AS_EVENT_WAKE_WORD_RUNNING) {std::vector<int16_t> data;int samples = wake_word_->GetFeedSize(); // 获取所需帧长度// 若帧长度有效且成功读取数据if (samples > 0 && ReadAudioData(data, 16000, samples)) {wake_word_->Feed(data); // 投喂唤醒词检测器continue;}}/** ==========================*  通用音频处理逻辑*  ========================== */if (bits & AS_EVENT_AUDIO_PROCESSOR_RUNNING) {std::vector<int16_t> data;int samples = audio_processor_->GetFeedSize(); // 获取处理器需要的数据大小// 若帧有效且数据读取成功if (samples > 0 && ReadAudioData(data, 16000, samples)) {audio_processor_->Feed(std::move(data)); // 投喂音频处理器continue;}}// 如果没有任何已知事件被处理到，这通常是逻辑错误ESP_LOGE(TAG, "Should not be here, bits: %lx", bits);break; // 退出任务}// 最后，任务退出时打印警告日志ESP_LOGW(TAG, "Audio input task stopped");
}

void AudioService::AudioInputTask() {while (true) {EventBits_t bits = xEventGroupWaitBits(event_group_, AS_EVENT_AUDIO_TESTING_RUNNING |AS_EVENT_WAKE_WORD_RUNNING | AS_EVENT_AUDIO_PROCESSOR_RUNNING,pdFALSE, pdFALSE, portMAX_DELAY);if (service_stopped_) {break;}if (audio_input_need_warmup_) {audio_input_need_warmup_ = false;vTaskDelay(pdMS_TO_TICKS(120));continue;}/* Used for audio testing in NetworkConfiguring mode by clicking the BOOT button */if (bits & AS_EVENT_AUDIO_TESTING_RUNNING) {if (audio_testing_queue_.size() >= AUDIO_TESTING_MAX_DURATION_MS / OPUS_FRAME_DURATION_MS) {ESP_LOGW(TAG, "Audio testing queue is full, stopping audio testing");EnableAudioTesting(false);continue;}std::vector<int16_t> data;int samples = OPUS_FRAME_DURATION_MS * 16000 / 1000;if (ReadAudioData(data, 16000, samples)) {// If input channels is 2, we need to fetch the left channel dataif (codec_->input_channels() == 2) {auto mono_data = std::vector<int16_t>(data.size() / 2);for (size_t i = 0, j = 0; i < mono_data.size(); ++i, j += 2) {mono_data[i] = data[j];}data = std::move(mono_data);}PushTaskToEncodeQueue(kAudioTaskTypeEncodeToTestingQueue, std::move(data));continue;}}/* Feed the wake word */if (bits & AS_EVENT_WAKE_WORD_RUNNING) {std::vector<int16_t> data;int samples = wake_word_->GetFeedSize();if (samples > 0) {if (ReadAudioData(data, 16000, samples)) {wake_word_->Feed(data);continue;}}}/* Feed the audio processor */if (bits & AS_EVENT_AUDIO_PROCESSOR_RUNNING) {std::vector<int16_t> data;int samples = audio_processor_->GetFeedSize();if (samples > 0) {if (ReadAudioData(data, 16000, samples)) {audio_processor_->Feed(std::move(data));continue;}}}ESP_LOGE(TAG, "Should not be here, bits: %lx", bits);break;}ESP_LOGW(TAG, "Audio input task stopped");
}

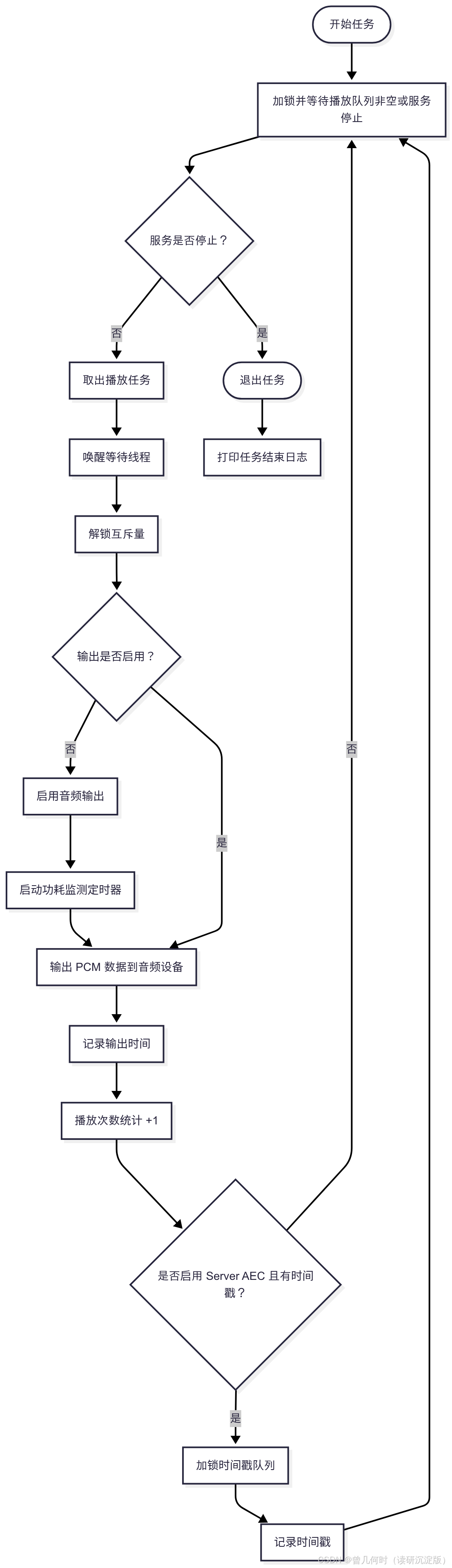

void AudioService::AudioOutputTask() {while (true) {// 加锁等待播放队列非空或服务停止信号std::unique_lock<std::mutex> lock(audio_queue_mutex_);// 如果队列为空且服务未停止，则阻塞等待条件变量触发audio_queue_cv_.wait(lock, [this]() { return !audio_playback_queue_.empty() || service_stopped_; });// 如果检测到服务已经停止，则退出任务if (service_stopped_) {break;}// 从播放队列取出一个音频任务（前移出队）auto task = std::move(audio_playback_queue_.front());audio_playback_queue_.pop_front();// 通知等待的线程队列已发生变化（唤醒可能的生产者）audio_queue_cv_.notify_all();// 解锁互斥量，开始进行播放处理lock.unlock();// 如果音频输出尚未启用，则启用输出并启动功耗监测定时器if (!codec_->output_enabled()) {codec_->EnableOutput(true);esp_timer_start_periodic(audio_power_timer_, AUDIO_POWER_CHECK_INTERVAL_MS * 1000);}// 将 PCM 数据输出到音频设备codec_->OutputData(task->pcm);// 更新时间戳记录为最近一次输出时间last_output_time_ = std::chrono::steady_clock::now();// 播放计数器 +1，用于调试/统计debug_statistics_.playback_count++;#if CONFIG_USE_SERVER_AEC// 若启用了服务器端 AEC，并且任务中包含有效时间戳，则记录该时间戳if (task->timestamp > 0) {lock.lock(); // 重新加锁以保护 timestamp_queue_timestamp_queue_.push_back(task->timestamp);}#endif}// 最后，任务退出时打印日志ESP_LOGW(TAG, "Audio output task stopped");
}

void AudioService::OpusCodecTask() {while (true) {// 加锁并等待条件满足：// - 服务已停止// - 编码队列非空 且 发送队列未满// - 解码队列非空 且 播放队列未满std::unique_lock<std::mutex> lock(audio_queue_mutex_);audio_queue_cv_.wait(lock, [this]() {return service_stopped_ ||(!audio_encode_queue_.empty() && audio_send_queue_.size() < MAX_SEND_PACKETS_IN_QUEUE) ||(!audio_decode_queue_.empty() && audio_playback_queue_.size() < MAX_PLAYBACK_TASKS_IN_QUEUE);});// 若服务已停止，则退出任务if (service_stopped_) {break;}/** ========================* 解码逻辑* ======================== */if (!audio_decode_queue_.empty() && audio_playback_queue_.size() < MAX_PLAYBACK_TASKS_IN_QUEUE) {// 取出一个待解码数据包auto packet = std::move(audio_decode_queue_.front());audio_decode_queue_.pop_front();audio_queue_cv_.notify_all();lock.unlock();  // 解锁以便其他线程访问队列// 构造新的播放任务auto task = std::make_unique<AudioTask>();task->type = kAudioTaskTypeDecodeToPlaybackQueue;task->timestamp = packet->timestamp;// 设置解码参数SetDecodeSampleRate(packet->sample_rate, packet->frame_duration);// 解码数据if (opus_decoder_->Decode(std::move(packet->payload), task->pcm)) {// 如果解码后的采样率不一致，则重采样if (opus_decoder_->sample_rate() != codec_->output_sample_rate()) {int target_size = output_resampler_.GetOutputSamples(task->pcm.size());std::vector<int16_t> resampled(target_size);output_resampler_.Process(task->pcm.data(), task->pcm.size(), resampled.data());task->pcm = std::move(resampled);}// 加锁并推送到播放队列lock.lock();audio_playback_queue_.push_back(std::move(task));audio_queue_cv_.notify_all();} else {// 解码失败ESP_LOGE(TAG, "Failed to decode audio");lock.lock();}debug_statistics_.decode_count++;}/** ========================* 编码逻辑* ======================== */if (!audio_encode_queue_.empty() && audio_send_queue_.size() < MAX_SEND_PACKETS_IN_QUEUE) {auto task = std::move(audio_encode_queue_.front());audio_encode_queue_.pop_front();audio_queue_cv_.notify_all();lock.unlock(); // 解锁以进行编码// 构建音频流数据包auto packet = std::make_unique<AudioStreamPacket>();packet->frame_duration = OPUS_FRAME_DURATION_MS;packet->sample_rate = 16000;packet->timestamp = task->timestamp;// 编码 PCM 数据if (!opus_encoder_->Encode(std::move(task->pcm), packet->payload)) {ESP_LOGE(TAG, "Failed to encode audio");continue;}// 根据任务类型，推送到不同队列if (task->type == kAudioTaskTypeEncodeToSendQueue) {{std::lock_guard<std::mutex> lock(audio_queue_mutex_);audio_send_queue_.push_back(std::move(packet));}// 通知有新的可发送数据if (callbacks_.on_send_queue_available) {callbacks_.on_send_queue_available();}} else if (task->type == kAudioTaskTypeEncodeToTestingQueue) {std::lock_guard<std::mutex> lock(audio_queue_mutex_);audio_testing_queue_.push_back(std::move(packet));}debug_statistics_.encode_count++;lock.lock(); // 重新加锁以进入下一轮循环}}// 任务退出时记录日志ESP_LOGW(TAG, "Opus codec task stopped");
}
