高可用集群KEEPALIVED实战解析

news 2025/7/28 13:34:46

高可用集群KEEPALIVED

集群类型

  • LB（Load Balance，负载均衡） 常见实现：LVS、HAProxy、nginx（http/upstream, stream/upstream）

  • HA（High Availability，高可用集群） 应用场景：数据库、Redis等

  • SPoF（Single Point of Failure，单点故障） 目标：解决系统中单点失效导致整体不可用的问题

  • HPC（High Performance Computing，高性能集群）

系统可用性

  • SLA（Service-Level Agreement，服务等级协议） 服务提供方与客户之间就服务品质、性能等达成的协议 计算公式：

     A = MTBF / (MTBF + MTTR)

    • MTBF：Mean Time Between Failures，平均无故障时间

    • MTTR：Mean Time To Repair，平均修复时间

  • 高可用性指标

    • 99.9%

    • 99.99%

    • 99.999%

    • 99.9999%

    • 例如：

       99.95% SLA下，月可用性 = (60*24*30)*(1-0.9995) ≈ 21.6分钟停机
系统故障类型

  • 硬件故障：设计缺陷、损耗、自然灾害等不可抗力

  • 软件故障：设计缺陷、bug等

实现高可用的思路

  • 降低MTTR：尽量缩短故障恢复时间

  • 冗余机制：

    • active/passive（主/备）

    • active/active（双主）

    • 主动-被动心跳：active --> HEARTBEAT --> passive

    • 双主互为心跳：active <--> HEARTBEAT <--> active

VRRP（Virtual Router Redundancy Protocol）

  • 作用：虚拟路由冗余协议，解决静态网关单点故障风险

  • 部署层次：

    • 物理层：路由器、三层交换机

    • 软件层：keepalived

VRRP 相关术语

  • 虚拟路由器(Virtual Router)

  • 虚拟路由器标识（VRID 0-255）：唯一标识一个虚拟路由器

  • VIP（Virtual IP）：对外提供服务的虚拟IP

  • VMAC（Virtual MAC）：如 00-00-5e-00-01-VRID

  • 物理路由器角色：

    • master（主设备）

    • backup（备用设备）

    • priority（优先级）

VRRP 相关技术

  • 通告：心跳、优先级信息定期广播

  • 工作方式：

    • 抢占式（优先级高的设备可自动成为主）

    • 非抢占式

  • 安全认证：

    • 无认证

    • 简单字符认证（预共享密钥）

    • MD5认证

  • 工作模式：

    • 主/备：单虚拟路由器

    • 主/主：如主/备（虚拟路由器1），备/主（虚拟路由器2）

Keepalived 部署
keepalived 简介

  • VRRP协议的软件实现，最初为高可用IPVS负载均衡设计

  • 官网：Keepalived for Linux

主要功能：

  • 基于vrrp协议实现VIP地址漂移

  • 为VIP所在节点生成IPVS规则（可在配置文件定义）

  • 对IPVS集群的各RS（Real Server）做健康检查

  • 通过脚本调用接口支持nginx、haproxy等服务的高可用

Keepalived 架构

  • 官方文档： Keepalived User Guide — Keepalived 1.4.3 documentation Keepalived for Linux

核心用户空间组件：

  • vrrp stack：负责VIP消息通告和状态切换

  • checkers：健康检查real server

  • system call：调用脚本实现状态切换时的自定义处理

  • SMTP：邮件通知组件

  • IPVS wrapper：自动生成IPVS规则

  • Netlink Reflector：网络接口，用于与内核通信

  • WatchDog：进程监控

控制组件：

  • 提供keepalived.conf配置文件解析器，完成配置加载和管理

IO复用器：

  • 针对网络需求优化的线程模型

内存管理组件：

  • 提供通用内存分配、回收等功能

小结

  1. Keepalived通过实现VRRP协议和健康检测脚本，提供主备/主主等高可用架构，解决了网络和服务单点故障问题。

  2. 配合LVS、nginx、haproxy等负载均衡器，可实现高可用、高性能的服务集群。

  3. 配置灵活，支持多种认证、通告与健康检查机制，是企业级高可用架构的重要工具。

环境准备

配置环境
root@KA2172.25.254.60
root@KA1172.25.254.50
root@rs11172.25.254.10
root@rs22172.25.254.20
在两个rs11和rs22安装httpd
 [root@rs22 ~]# dnf install httpd -y​[root@rs11 ~]# dnf install httpd -y

开启httpd

 [root@rs22 ~]# systemctl  enable --now httpd[root@rs11 ~]# systemctl  enable --now httpd​

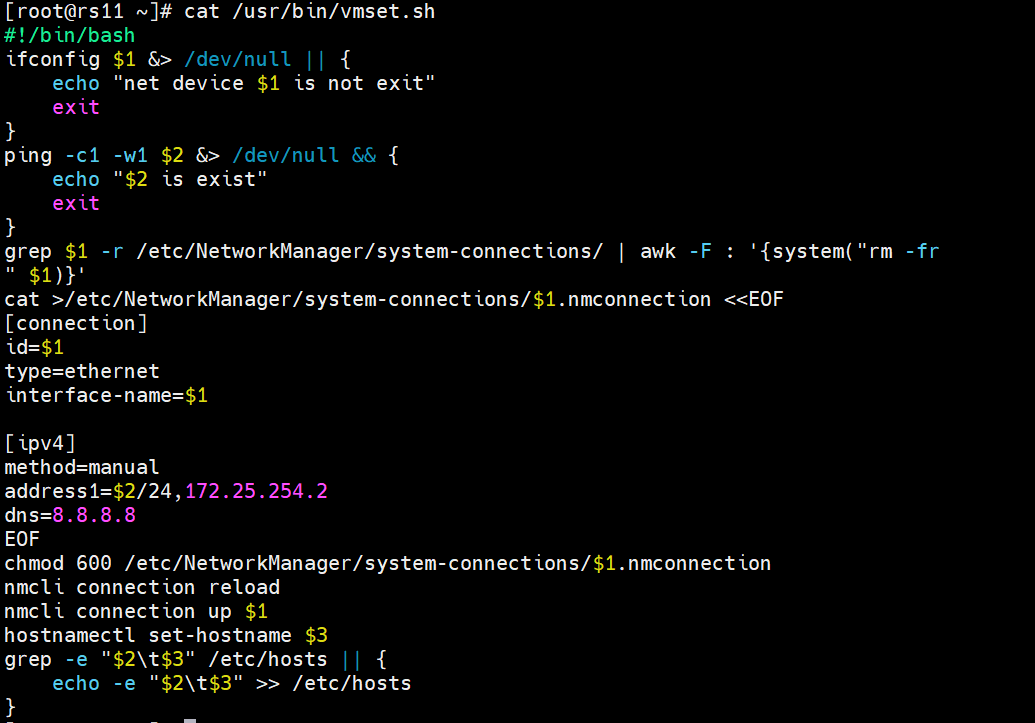

这里四台主机全用代码脚本配置

image-20250727190231053

在KA1和KA2上安装keepalived

 [root@KA1 ~]# dnf install keepalived[root@KA2 ~]# dnf install keepalived​

ka1和ka2配置文件

image-20250727190606985

开启keepalived

 [root@KA1 ~]# systemctl  enable --now keepalived.service[root@KA2 ~]# systemctl  enable --now keepalived.service​

image-20250727190905813

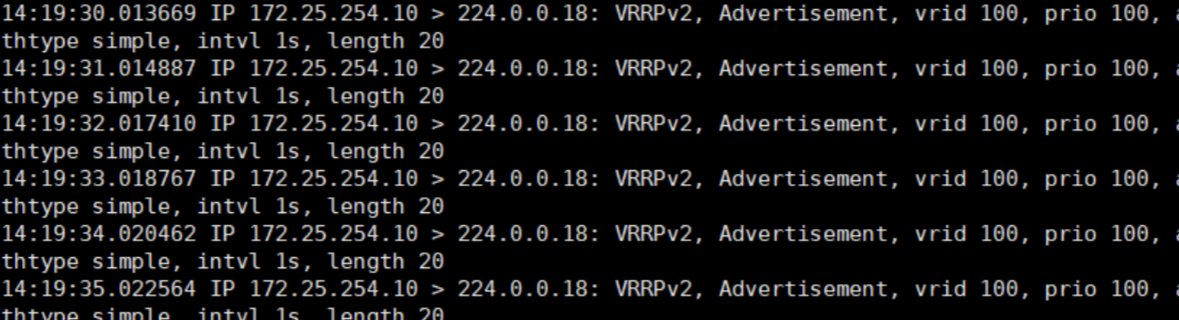

测试

image-20250727191042126

keepalived日志分离

image-20250727191249889

image-20250727191301184

重新启动

 [root@KA1 ~]# systemctl  restart  keepalived.service
在日志文件里修改

image-20250727191451270

重新启动

 [root@KA1 ~]# systemctl  restart  keepalived.service

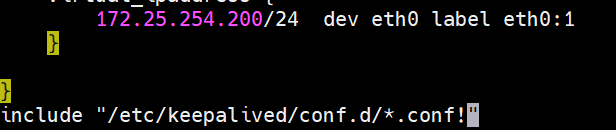

keepalived独立子配置文件

image-20250727191733772

建立子目录并修改

image-20250727191838439

image-20250727191903102

image-20250727192001137

image-20250727192052216

非抢占模式和延迟抢占

在ka1和ka2中修改配置文件

image-20250727192227488

重启

image-20250727192313564

延迟抢占

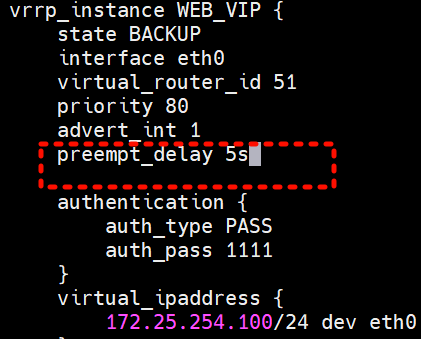

在ka1和ka2中修改配置文件

image-20250727192429887

重启

image-20250727192453699

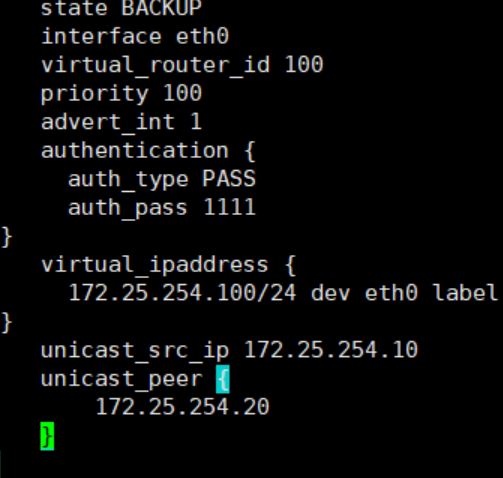

单播模式设定

在配置文件里修改

image-20250727192530655

重启

image-20250727192453699

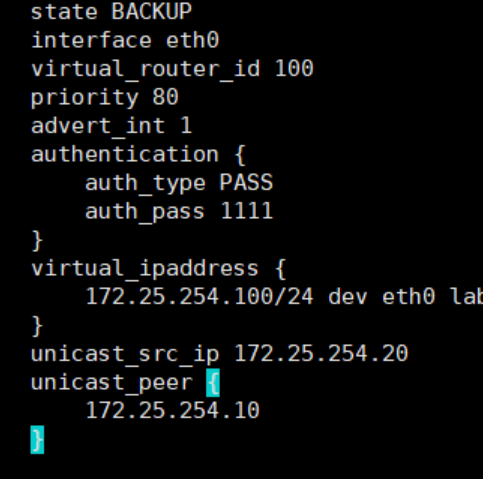

ka2

image-20250727192632894

重启

image-20250727192716993

邮件通知

在mail配置文件修改

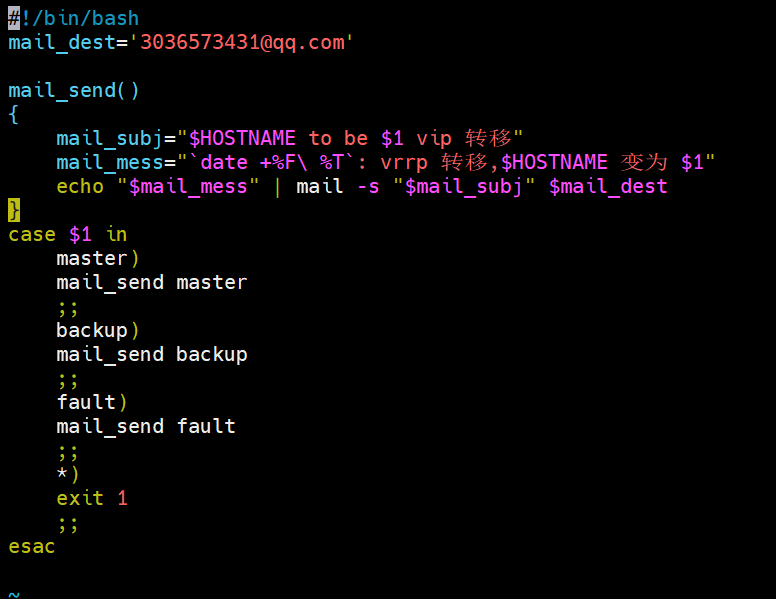

 [root@KA1 ~]# vim /etc/keepalived/mail.sh

image-20250727193019515

image-20250727193118673

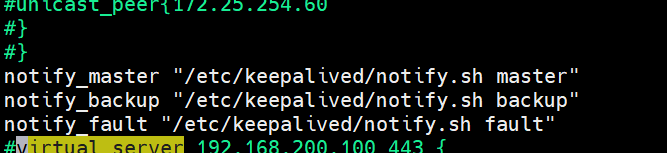

在 vrrp_instance WEB_VIP语句块的末尾加下面行

image-20250727192821095

image-20250727193216785

邮件配置

安装邮箱发送工具

 [root@KA1 ~]# dnf install mailx -y

QQ邮箱配置

 [root@KA1 ~]# vim /etc/mail.rcset smtp=3036573431@qq.comset smtp-auth=loginset smtp-auth-user=3036573431@qq.comset smtp-auth-password=regtYbWevbPdftftgset from=3036573431@qq.comset ssl-verify=ignore

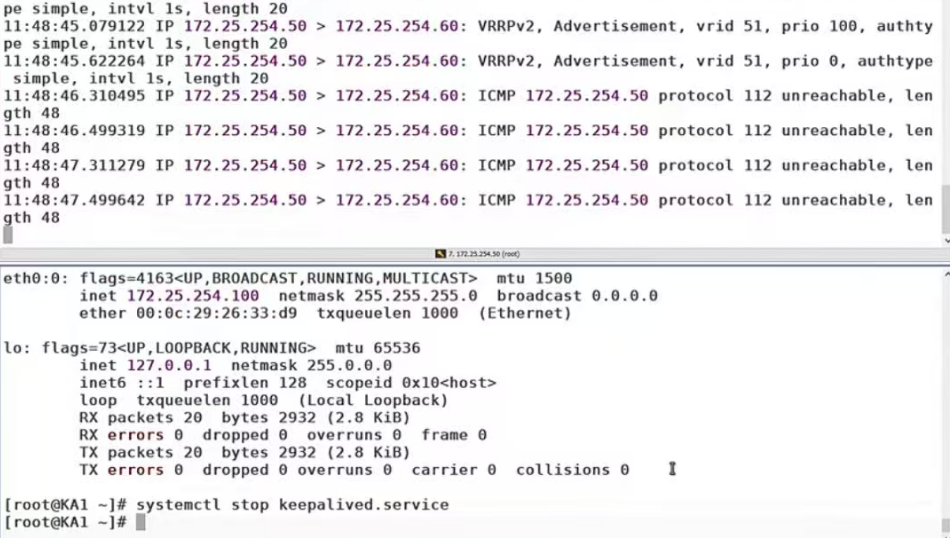

 [root@kA1~]#killall keepalived  #模拟master故障

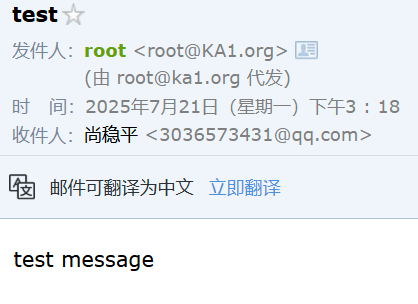

查看邮箱

image-20250727193937171

实现 master/master 的 Keepalived 双主架构

master/slave的单主架构，同一时间只有一个Keepalived对外提供服务，此主机繁忙，而另一台主机却很空闲，利用率低下，可以使用master/master的双主架构，解决此问题。

master/master 的双主架构：

即将两个或以上VIP分别运行在不同的keepalived服务器，以实现服务器并行提供web访问的目的，提高服务器资源利用率

配置环境
root@KA2172.25.254.60
root@KA1172.25.254.50
root@rs11172.25.254.10
root@rs22172.25.254.20

该命令，可检测报错

keepalived -t -f /etc/keepalived/keepalived.conf

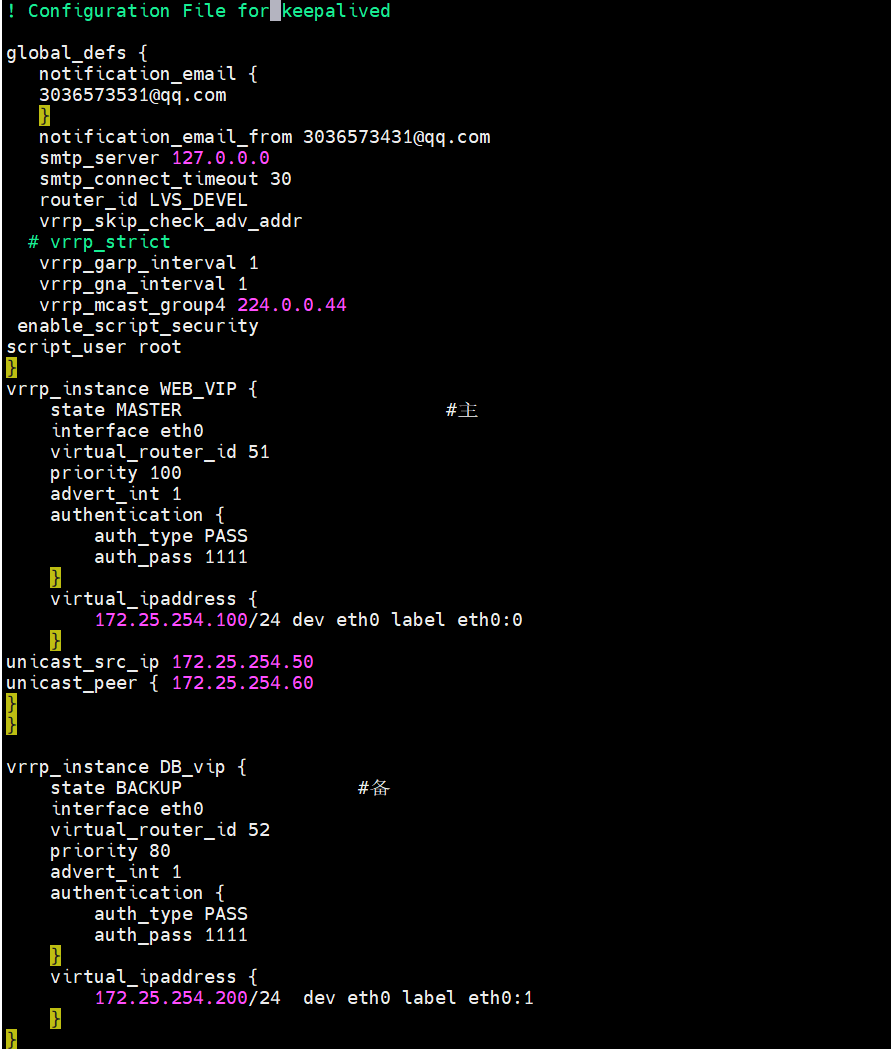

KA1操作
 global_defs {notification_email {3036573531@qq.com}notification_email_from 3036573431@qq.comsmtp_server 127.0.0.0smtp_connect_timeout 30router_id LVS_DEVELvrrp_skip_check_adv_addr# vrrp_strictvrrp_garp_interval 1vrrp_gna_interval 1vrrp_mcast_group4 224.0.0.44enable_script_securityscript_user root}vrrp_instance WEB_VIP {state MASTER                     #主interface eth0virtual_router_id 51priority 100advert_int 1authentication {auth_type PASSauth_pass 1111}virtual_ipaddress {172.25.254.100/24 dev eth0 label eth0:0}unicast_src_ip 172.25.254.50unicast_peer { 172.25.254.60}}​vrrp_instance DB_vip {state BACKUP                #备interface eth0virtual_router_id 52priority 80advert_int 1authentication {auth_type PASSauth_pass 1111}virtual_ipaddress {172.25.254.200/24  dev eth0 label eth0:1}}

重启服务 systemctl restart keepalived.service

 [root@KA1 ~]# ifconfigeth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500inet 172.25.254.50  netmask 255.255.255.0  broadcast 172.25.254.255inet6 fe80::1784:f6b9:d579:72b5  prefixlen 64  scopeid 0x20<link>ether 00:0c:29:de:e6:9d  txqueuelen 1000  (Ethernet)RX packets 5105  bytes 396948 (387.6 KiB)RX errors 0  dropped 0  overruns 0  frame 0TX packets 7543  bytes 842452 (822.7 KiB)TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0​eth0:0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500inet 172.25.254.100  netmask 255.255.255.0  broadcast 0.0.0.0ether 00:0c:29:de:e6:9d  txqueuelen 1000  (Ethernet)​lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536inet 127.0.0.1  netmask 255.0.0.0inet6 ::1  prefixlen 128  scopeid 0x10<host>loop  txqueuelen 1000  (Local Loopback)RX packets 0  bytes 0 (0.0 B)RX errors 0  dropped 0  overruns 0  frame 0TX packets 0  bytes 0 (0.0 B)TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0​​

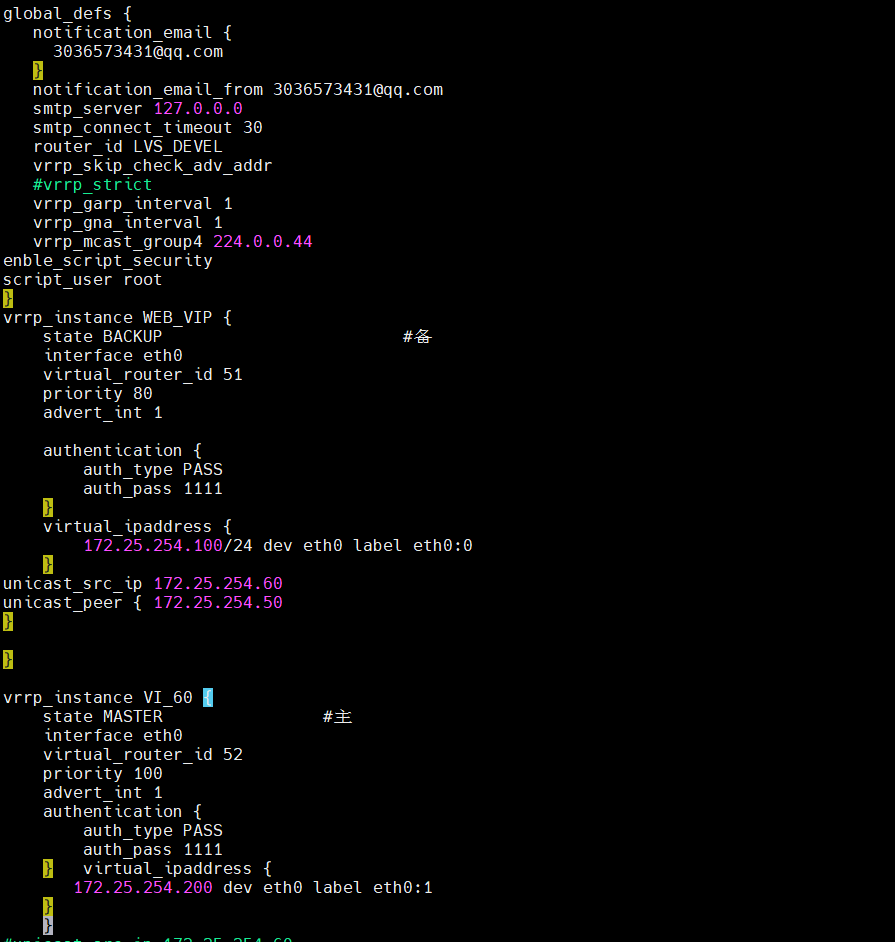

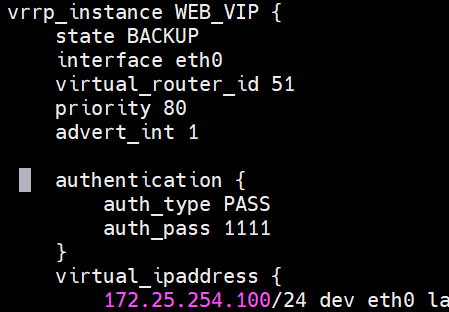

KA2设置
 ! Configuration File for keepalived​global_defs {notification_email {3036573431@qq.com}notification_email_from 3036573431@qq.comsmtp_server 127.0.0.0smtp_connect_timeout 30router_id LVS_DEVELvrrp_skip_check_adv_addr#vrrp_strictvrrp_garp_interval 1vrrp_gna_interval 1vrrp_mcast_group4 224.0.0.44enble_script_securityscript_user root}vrrp_instance WEB_VIP {state BACKUP                       #备interface eth0virtual_router_id 51priority 80advert_int 1​authentication {auth_type PASSauth_pass 1111}virtual_ipaddress {172.25.254.100/24 dev eth0 label eth0:0}unicast_src_ip 172.25.254.60unicast_peer { 172.25.254.50}​}​vrrp_instance VI_60 {state MASTER                #主interface eth0virtual_router_id 52priority 100advert_int 1authentication {auth_type PASSauth_pass 1111}   virtual_ipaddress {172.25.254.200 dev eth0 label eth0:1}}​

image-20250723195635415

重启服务 systemctl restart keepalived.service

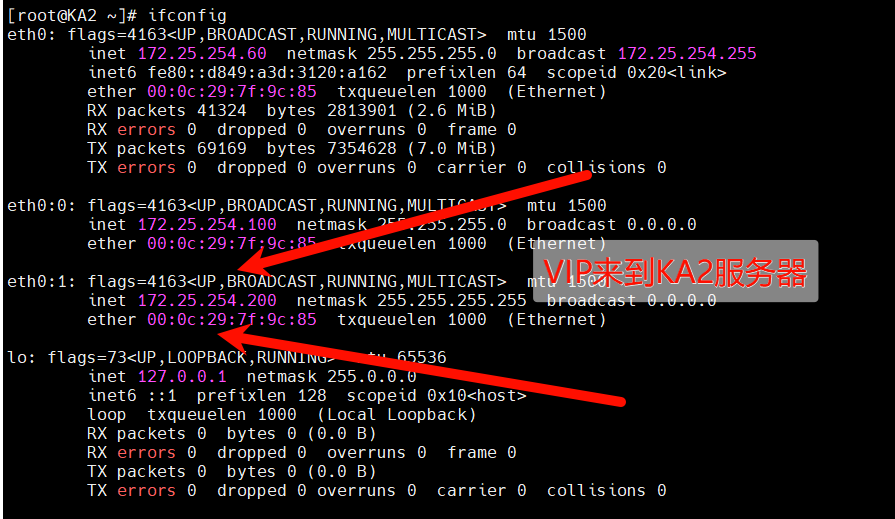

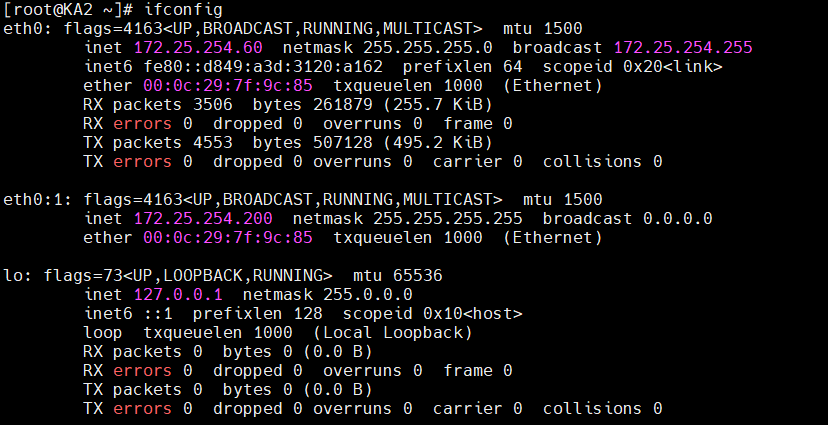

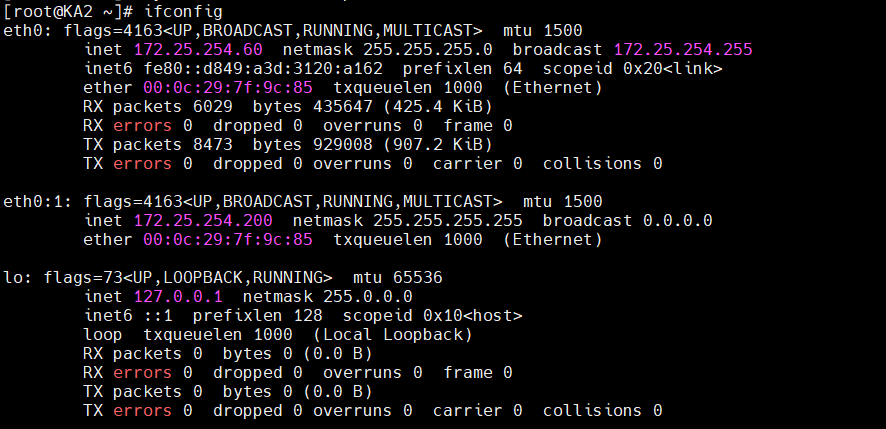

 [root@KA2 ~]# ifconfig

image-20250723195711641

实验测试

关掉KA2keepalived服务

 [root@KA2 ~]# systemctl  stop keepalived.service

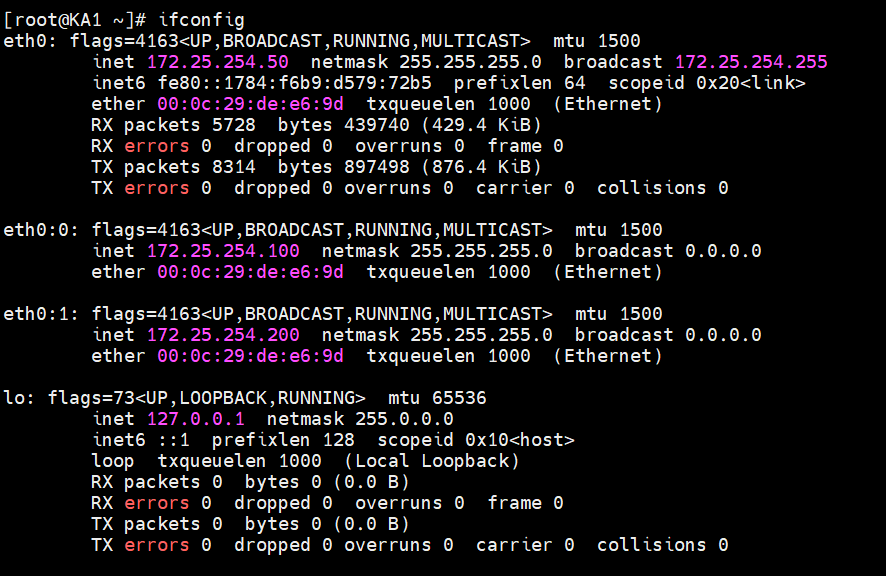

在KA1上查看，KA1出现两个vip顶替两个KA1工作

image-20250723200240889

在启动KA2keepalived服务，查看到VIP自动回到

 [root@KA2 ~]# systemctl  start keepalived.service

image-20250723200527282

实现其它应用的高可用性 VRRP Script

ipvs设定

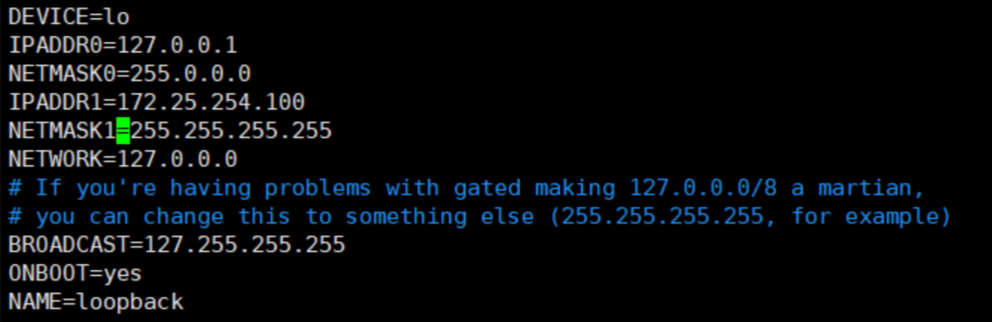

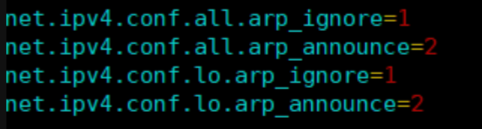

给rs1和rs2都配置lo永久

image-20250727194536503

在kA1和KA2安装ipvsadm

[root@KA1 ~]# dnf install ipvsadm -y

image-20250727194553693

利用脚本实现主从角色切换

建立放脚本文件

 [root@KA1 ~]# mkdir -p /etc/keepalived/scripts

编写脚本

 [root@KA1 ~]# vim /etc/keepalived/scripts/lee.sh​#!/bin/bash[ ! -f /mnt/lee]

image-20250723215351624

 [root@KA1 ~]# chmod +x /etc/keepalived/scripts/lee.sh #给脚本一个可执行权限

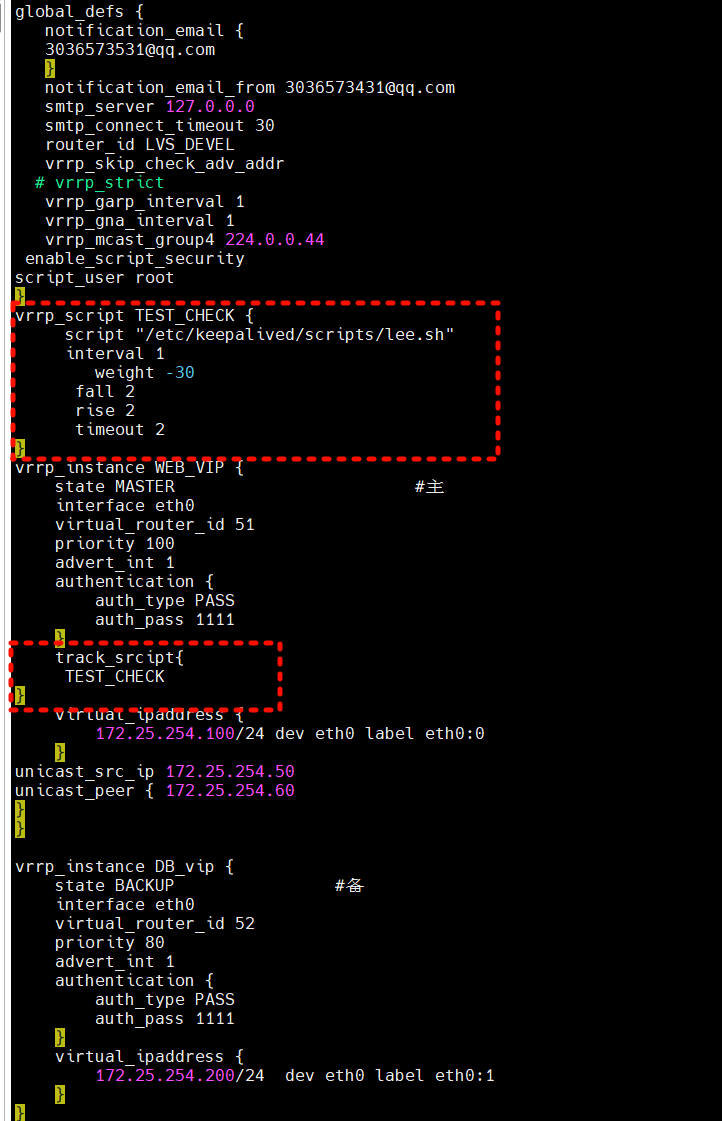

 global_defs {notification_email {3036573531@qq.com}notification_email_from 3036573431@qq.comsmtp_server 127.0.0.0smtp_connect_timeout 30router_id LVS_DEVELvrrp_skip_check_adv_addr​# vrrp_strict​vrrp_garp_interval 1vrrp_gna_interval 1vrrp_mcast_group4 224.0.0.44enable_script_securityscript_user root}vrrp_script TEST_CHECK {script "/etc/keepalived/scripts/lee.sh"interval 1weight -30fall 2rise 2timeout 2}vrrp_instance WEB_VIP {state MASTER                        #主interface eth0virtual_router_id 51priority 100advert_int 1authentication {auth_type PASSauth_pass 1111}track_srcipt{TEST_CHECK}virtual_ipaddress {172.25.254.100/24 dev eth0 label eth0:0}unicast_src_ip 172.25.254.50unicast_peer { 172.25.254.60}}​vrrp_instance DB_vip {state BACKUP                #备interface eth0virtual_router_id 52priority 80advert_int 1authentication {auth_type PASSauth_pass 1111}virtual_ipaddress {172.25.254.200/24  dev eth0 label eth0:1}}

image-20250723220843539

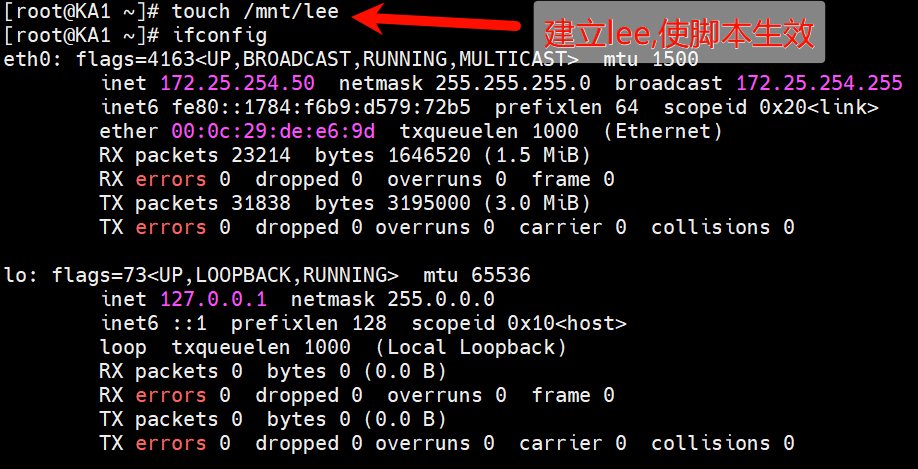

 [root@KA1 ~]# systemctl  restart  keepalived.service  #重启服务​[root@KA1 ~]# touch /mnt/lee[root@KA1 ~]# /etc/keepalived/scripts/lee.sh[root@KA1 ~]# echo $?1

image-20250723221506579

脚本生效减少KA1权重减30低于KA2权重

到KA2服务器查看VIP是否迁移过来

image-20250723221612010

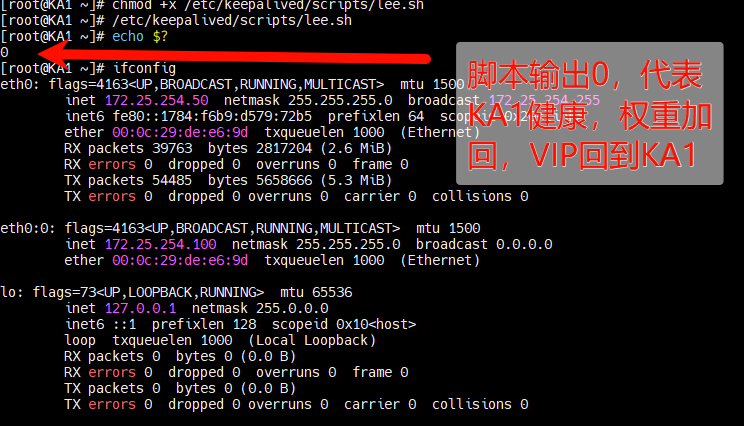

 [root@KA1 ~]# rm -fr  /mnt/lee[root@KA1 ~]# /etc/keepalived/scripts/lee.sh[root@KA1 ~]# echo $?0

image-20250723225817845

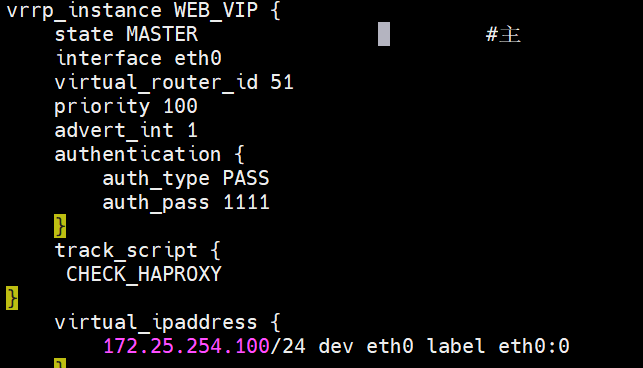

实现keepalived和HAProxy双高可用

安装haproxy KA1和KA2操作相同

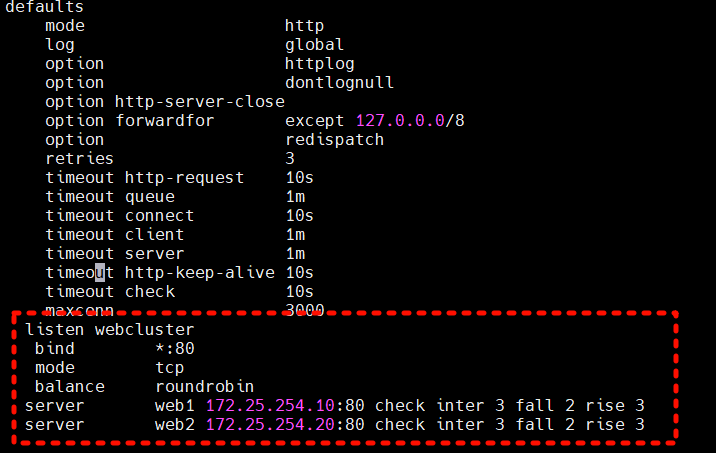

 [rootKA1和KA2 ~]# dnf install haproxy -yvim /etc/haproxy/haproxy.cfglisten webclusterbind        *:80mode        tcpbalance     roundrobinserver       web1 172.25.254.10:80 check inter 3 fall 2 rise 3server       web2 172.25.254.20:80 check inter 3 fall 2 rise 3​

image-20250723230616495

当前KA2没有VIP需要加参数，KA1也要加

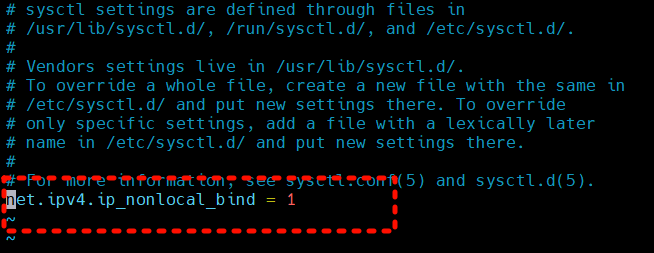

 [root@KA2 ~]# vim /etc/sysctl.conf​net.ipv4.ip_nonlocal_bind = 1[root@KA2 ~]# sysctl  -pnet.ipv4.ip_nonlocal_bind = 1​

image-20250723231218559

 或者用以下方式[root@KA1 ~]# echo net.ipv4.ip_nonlocal_bind=1 >> /etc/sysctl.conf[root@KA1 ~]# sysctl  -p  #使其生效net.ipv4.ip_nonlocal_bind = 1

image-20250723231501741

打开KA1和KA2 haproxy服务

 [root@KA2 ~]# systemctl  enable --now haproxy.serviceCreated symlink /etc/systemd/system/multi-user.target.wants/haproxy.service → /usr/lib/systemd/system/haproxy.service.​

image-20250723231835109

检查KA1和KA2的80端口是否打开

命令 netstat -antlupe | grep 80

image-20250723232035783

image-20250723232104608

测试

image-20250727200150868
