相关数电知识

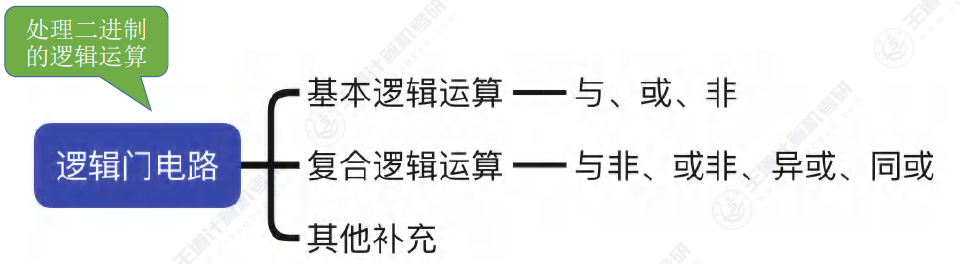

逻辑门电路

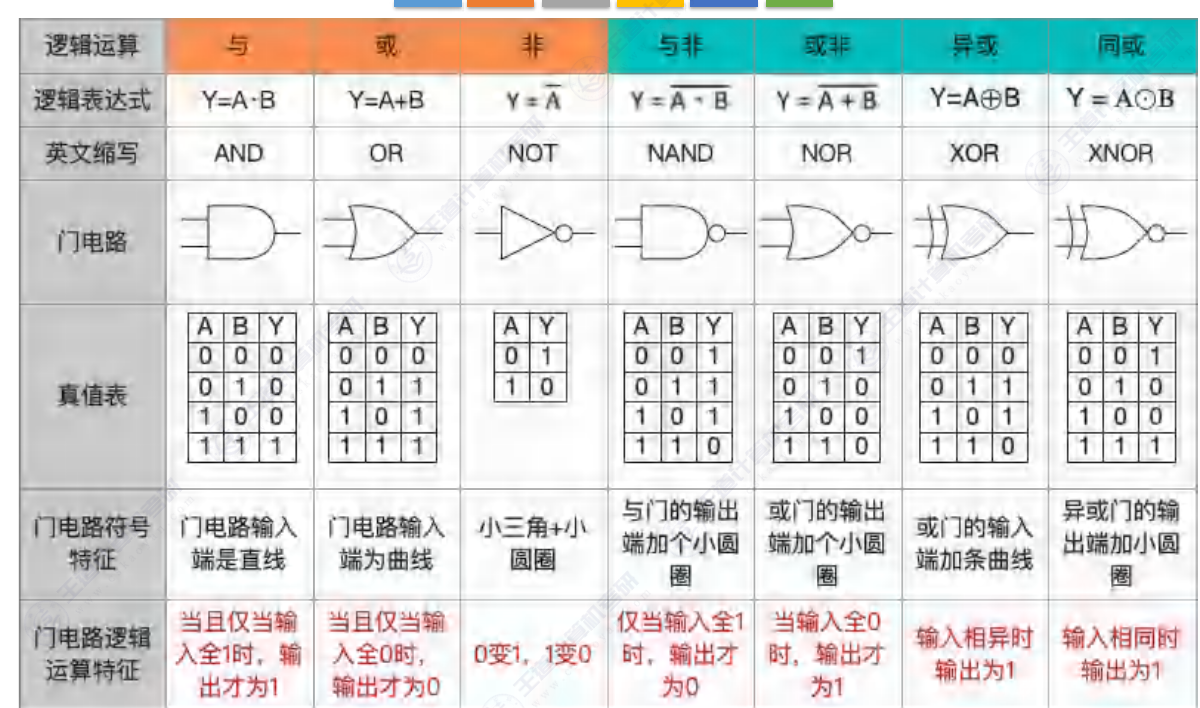

主要采用上面这张图片来讲解。
首先看与，看一下他的表达式
再看真值表
需要记住的就是同一为1
与门电路
这里我为什么采用这种讲解方式，应为这是很基础的电路知识你只需要直接背下来即可不需要太多理解，它属于电路中基础的基础。
接下来看或
表达式
同0为0
真值表
门电路；
非门
接下来就是复合电路了

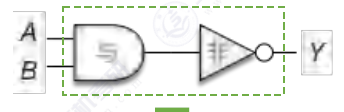

与非门
就是在与门电路的结果出加一个非门
与门的真值是同一为1与非门的真值是同一为0

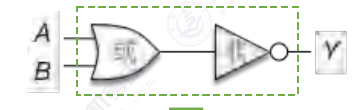

接下来看或非
就是在或门的结果处加一个非门
或门的真值是同0为0，或非门的真值是同0为1

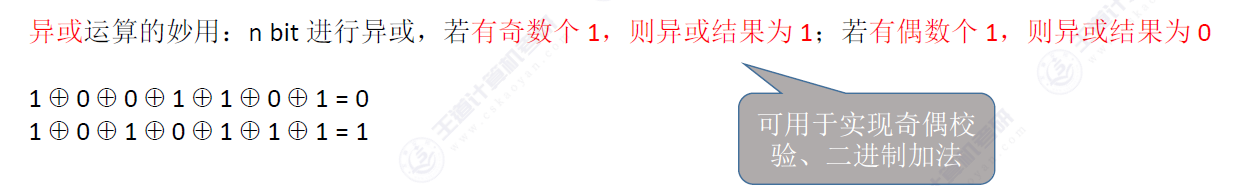

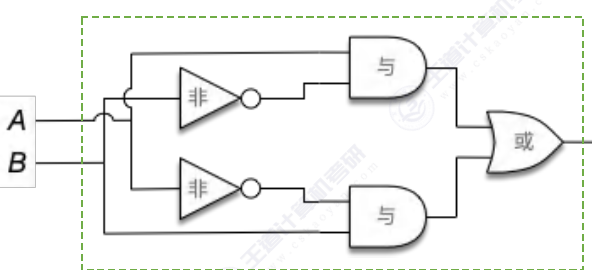

接下来看异或
异或的真值表是同0异1
同或门，
异0同1
涉及到的地方不多

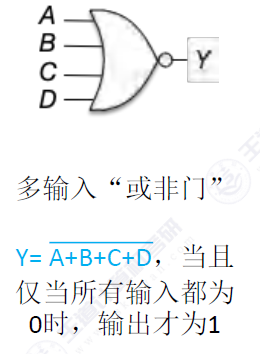

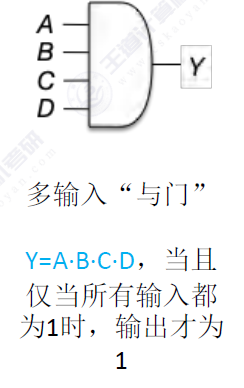

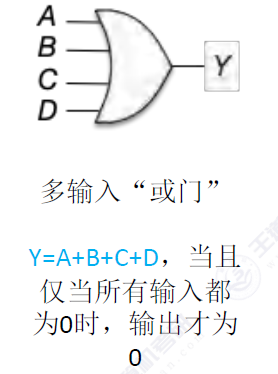

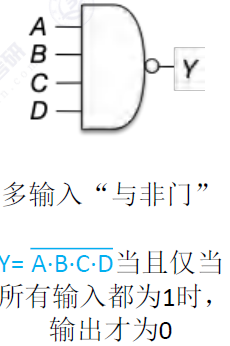

多路门电路

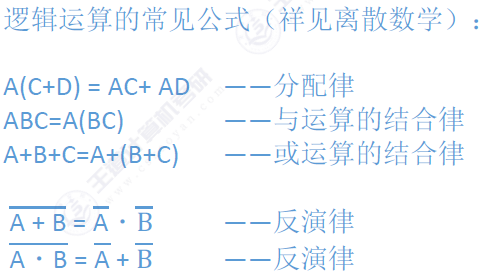

优先级运算
本质上逻辑表达式是对电路的数学化描述，简化逻辑表达式，就是在简化电路设计，就是在省钱。
多路选择器及三态门

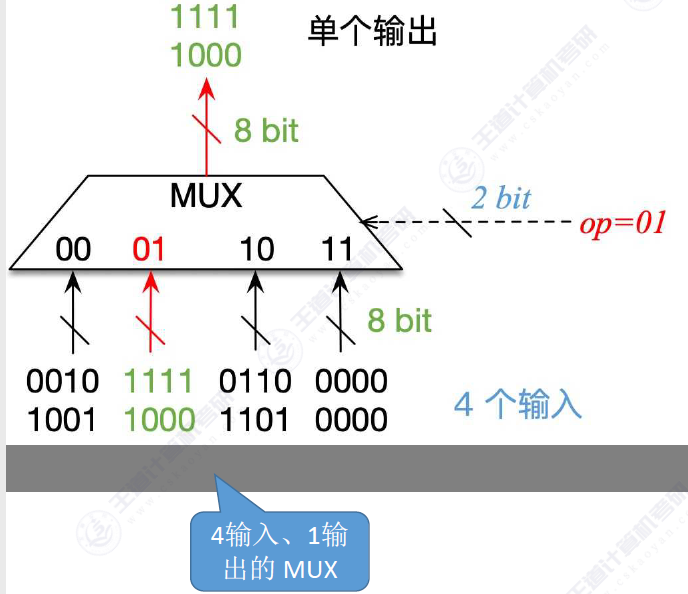

多路选择器

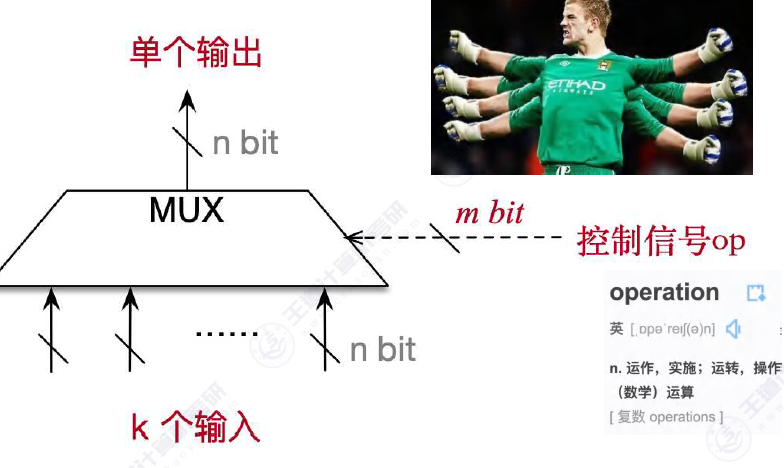

顾名思义，多路输入一路输出，同时插入一个控制信号（op）
对于控制信号的设置遵循只多不少的原则采用多位2进制来选择信号

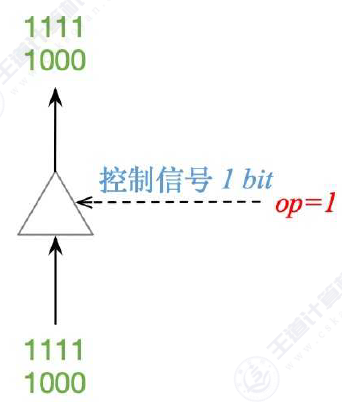

接下来看三态门
作用：电路的“守门员”。根据控制信号决定是否让输入的数据通过
三态门的控制信号通常只需要1bit。
op=1表示允许数据通过；op=0表示
不允许数据通过。

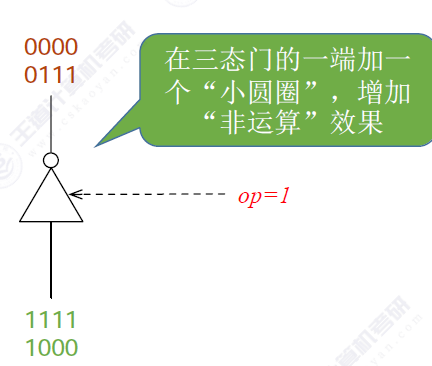

三态非门
