STM32移植LVGL9.2.1教程

news 2025/7/29 7:40:56

一、环境说明

（1）开发板：STM32F401RCT6核心板（网上很多，价格只有几块钱）

（2）屏幕：2.8寸spi屏+gt911触摸 + 转接板（某宝有卖，没有推广自行搜索）

（3）开发工具：stm32 cubemx + Keil5

（4）开发库：STM32 HAL库

（5）LVGL版本：9.2.1(和nxp gui guider版本保持一致，可图形化开发)

二、图片展示

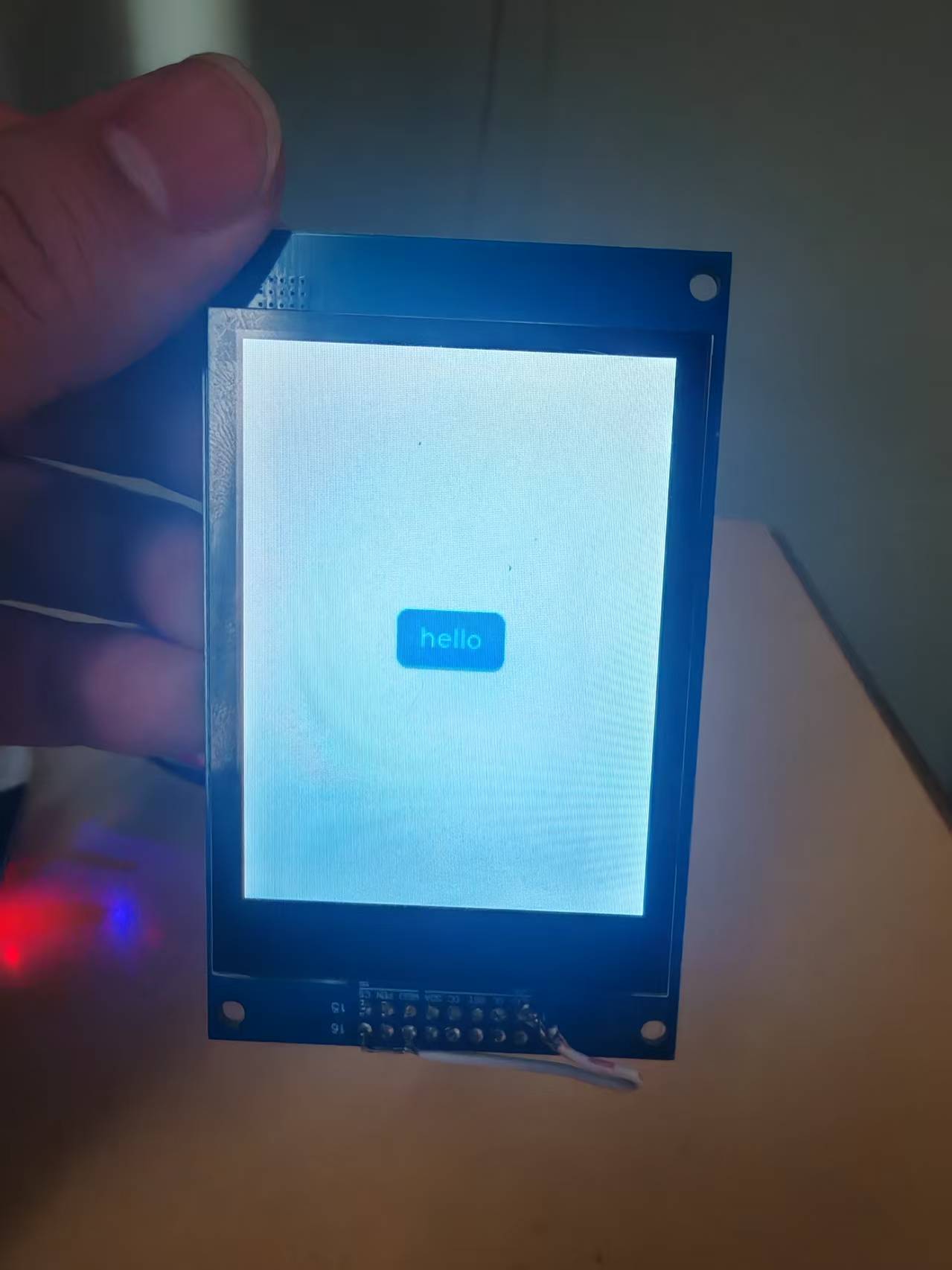

效果图：

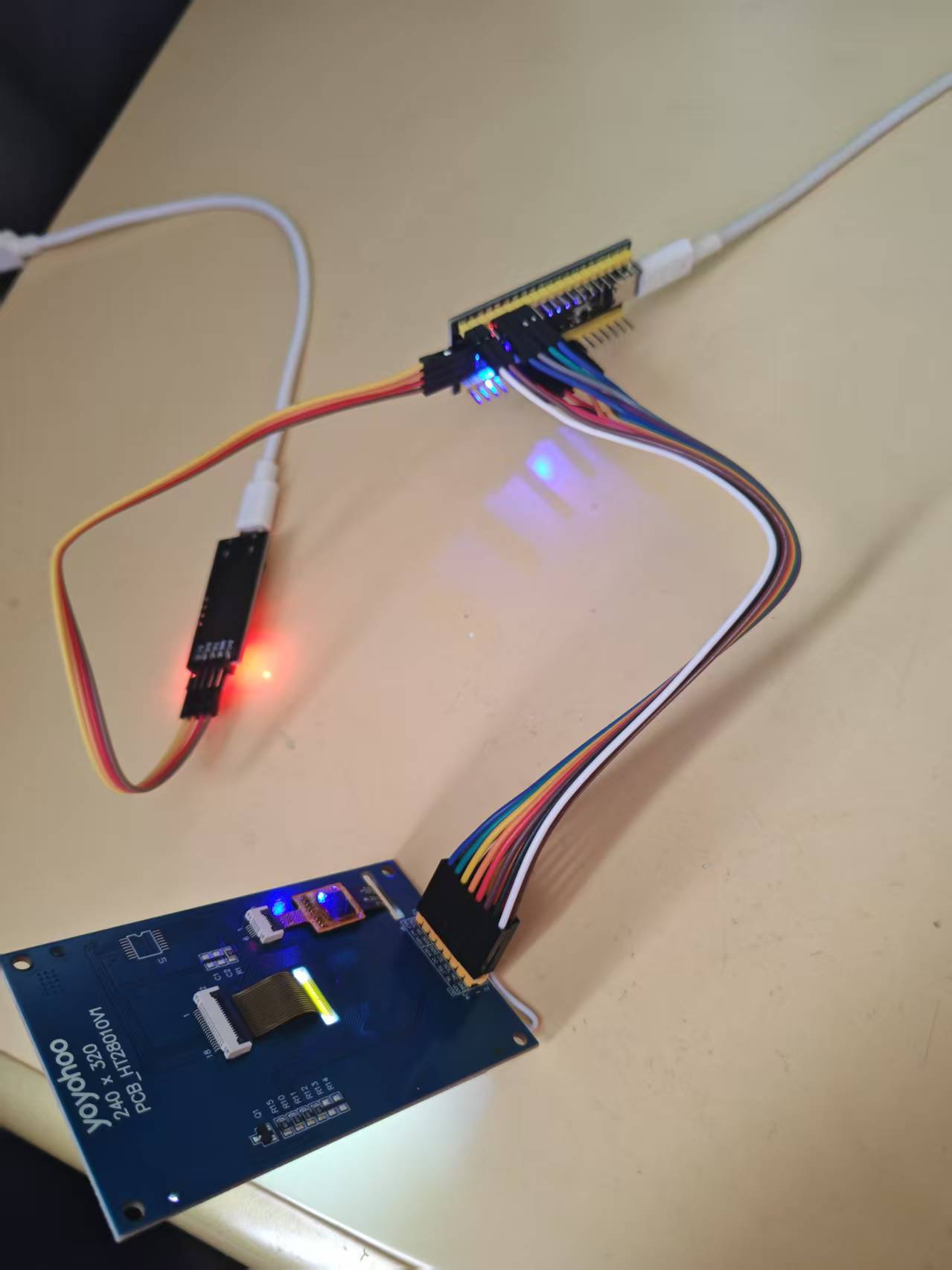

接线图：

三、视频展示

【开源！在7块钱的开发版上跑LVGL9.2?】 https://www.bilibili.com/video/BV1wQ8vz8EUG/?share_source=copy_web&vd_source=fe79bb5485e516d8c2620e2fed931723

说明：项目完整代码可以在视频评论区获取

四、移植流程

1、裁剪代码

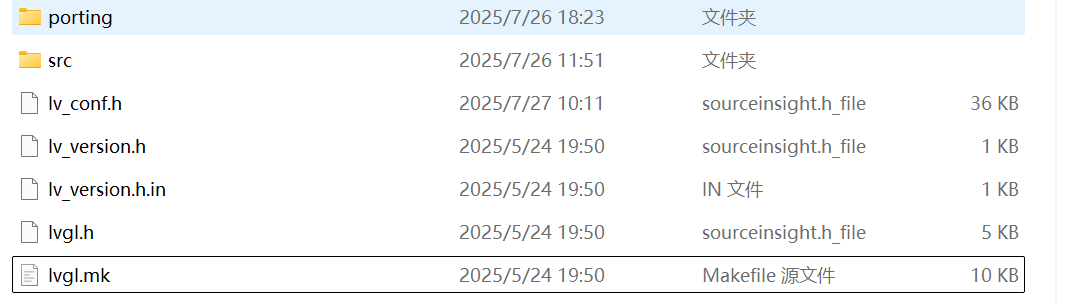

需要的代码不多主要就是lvgl的src目录和几个配置文件，自己可以再创建一个porting目录用来放自己的接口代码，如下：

lvgl.mk这个文件很重要可以查看所有的lvgl.c文件，根据自己需要包含进工程，或者干脆全部包含。

然后直接用官方的lv_conf_template.h文件修改为lv_conf.h，里面的配置项不要乱改，不改都可以，后面根据自己情况再调整。

2、清除报错

不要着急去改lvgl配置和移植接口，先保证工程编译不报错为止，缺少函数定义就去找函数定义的文件包含进工程，代码区超了就裁剪，内存超了就减少缓冲区定义大小。

3、lvgl移植

（1）在main函数中调用lv_init()，然后如果有报错就继续解决报错。在while循环中调用lv_timer_handler()，我是在自己写的接口函数lv_porting中调用lv_init的，放lcd_init后面就行，都一样。

	gt911_init();LCD_Init();lv_porting();/* USER CODE END 2 *//* Infinite loop *//* USER CODE BEGIN WHILE */while (1){lv_timer_handler();gt911_scan(&gt911_point);HAL_Delay(10);/* USER CODE END WHILE *//* USER CODE BEGIN 3 */}

（2）在systick中断中添加lv_tick_inc(1)函数，如下：

void SysTick_Handler(void)
{/* USER CODE BEGIN SysTick_IRQn 0 *//* USER CODE END SysTick_IRQn 0 */HAL_IncTick();/* USER CODE BEGIN SysTick_IRQn 1 */lv_tick_inc(1);/* USER CODE END SysTick_IRQn 1 */
}

4、驱动移植

主要就是注册显示设备和输入设备，代码如下，lvgl9相比lvgl8驱动接口写法简单太多了。

int lv_porting(void)
{/*Initialize LVGL*/lv_init();/*Initialize the display, and the input devices*/hal_init(MY_DISP_HOR_RES, MY_DISP_VER_RES);/*Open a demo or an example*/gui_test();/*To hide the memory and performance indicators in the corners*disable `LV_USE_MEM_MONITOR` and `LV_USE_PERF_MONITOR` in `lv_conf.h`*/return 0;
}static void disp_flush(lv_display_t * disp_drv, const lv_area_t * area, uint8_t * px_map)
{/*The most simple case (but also the slowest) to put all pixels to the screen one-by-one*/uint16_t wr_color = RED;uint16_t * p_color = (uint16_t *)px_map;LCD_Color_Fill(area->x1,area->y1,area->x2,area->y2,p_color);/*IMPORTANT!!!*Inform the graphics library that you are ready with the flushing*/lv_display_flush_ready(disp_drv);
}static void tslib_read(lv_indev_t * drv, lv_indev_data_t * data)
{data->point.x = gt911_point.points.x1;data->point.y = gt911_point.points.y1;data->state = gt911_point.press ? LV_INDEV_STATE_PRESSED : LV_INDEV_STATE_RELEASED;
}lv_indev_t * lv_gt911_touchscreen_create(void)
{lv_indev_t * indev = lv_indev_create();lv_indev_set_type(indev, LV_INDEV_TYPE_POINTER);lv_indev_set_read_cb(indev, tslib_read);lv_indev_set_mode(indev, LV_INDEV_MODE_TIMER);return indev;
}/*** Initialize the Hardware Abstraction Layer (HAL) for the LVGL graphics* library*/static lv_display_t * hal_init(int32_t w, int32_t h)
{LV_ATTRIBUTE_MEM_ALIGNstatic uint8_t buf_2_1[MY_DISP_HOR_RES * 20 * BYTE_PER_PIXEL];LV_ATTRIBUTE_MEM_ALIGNstatic uint8_t buf_2_2[MY_DISP_HOR_RES * 20 * BYTE_PER_PIXEL];lv_display_t * disp;lv_group_set_default(lv_group_create());disp = lv_display_create(w, h);lv_display_set_flush_cb(disp, disp_flush);lv_display_set_buffers(disp, buf_2_1, buf_2_2, sizeof(buf_2_1)-MY_DISP_HOR_RES*3, LV_DISPLAY_RENDER_MODE_PARTIAL);lv_display_set_default(disp);lv_indev_t * touchscreen = lv_gt911_touchscreen_create();lv_indev_set_display(touchscreen, disp);lv_indev_set_group(touchscreen, lv_group_get_default());return disp;
}
