Pspice仿真电路：（三十四）如何使用Pspcie进行仿真

news 2025/7/27 18:02:20

1.前言

我自己前面一直使用multsim做仿真，后改用ltspice仿真，但是有时候找元器件及其的不容易，每每想到ltspice要是能像pspice有那么多自带的库就好了，可惜ltspice只有ADI自己的库，后面就想着用Pspice仿真试试，但是找了很多资料，都没发现这个的入门教程，并且我也因为这个入门放弃过一次，但是这次是完完整整的吃了很多坑，但是终于是把门给入了，所以分享出来，争取能实现最基础的仿真，后面在想做啥就可以百度了

2.操作流程

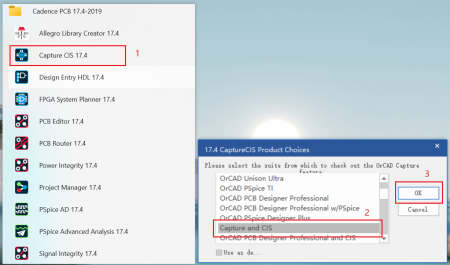

（1）先安装好Candence 17.4，安装之后会有很多组件，我们这边用到其实就是原理图一样的，如下图所示操作之后，会弹出OrCAD Capture的Start Page。

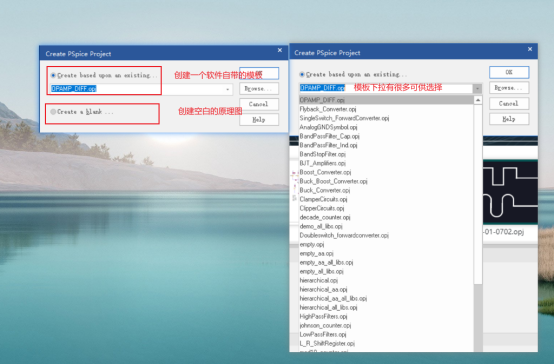

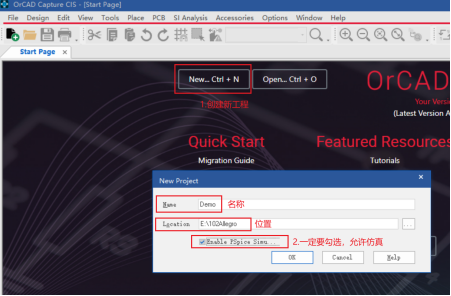

（2）创建新工程，Enable Pspice一定要勾选,出现下面弹窗，我一般创建一个和我想做仿真的比较接近的自带的模板,这样电阻电容就可以直接复制了。

若后面还出现弹窗选择 Pspice a/d这个选项。

（3）在新创建的原理图里放置各种需要的元器件，红框框选的就是一些基本的元器件，电源，电阻，电容之类的。

还有一些需要仿真的元器件，比如我这里选择TL431进行仿真，要先添加元器件库文件，按P键可以呼出Place Part框，点击红框的+号，全选添加进库文件里。

这个原理图库文件所在位置，两个图片都是能看到原理图库所在位置的，即（安装candence的盘符）E:\Candence17.4\Cadence\SPB_17.4\tools\capture\library\pspice

之后在搜索框里搜索就可以了，这里面模糊搜索使用星号（*）可以匹配任意字符序列，使用问号（?）可以匹配任意单个字符。

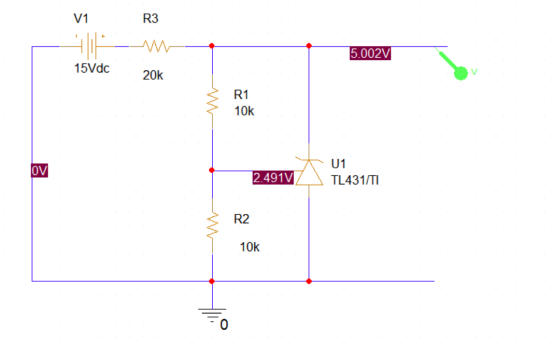

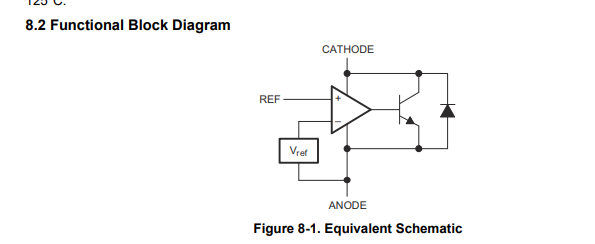

（4）根据TI的datasheet画出原理图,顺便理解下TL431，如下图所示（少画了Rsup）

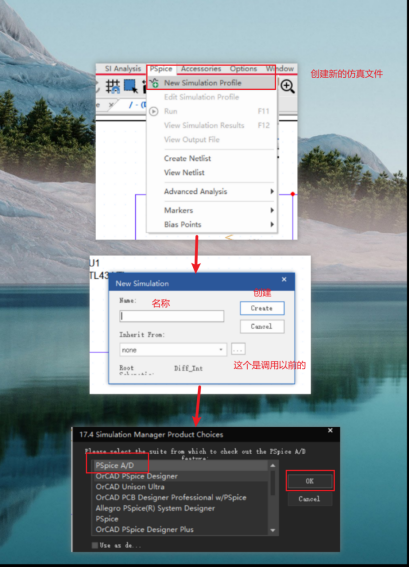

（5）重要的来了，这个点我查了好久，仿真之前告诉原理图需要仿真的条件很合理，其他仿真软件都是一样，什么时域分析，直流分析，交流分析的。

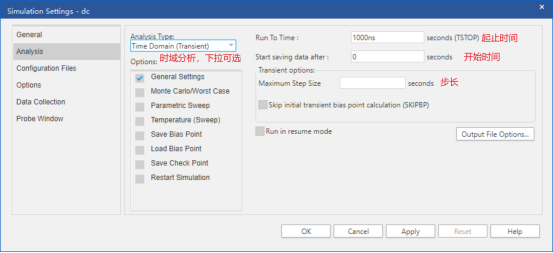

弹出框继续设置参数

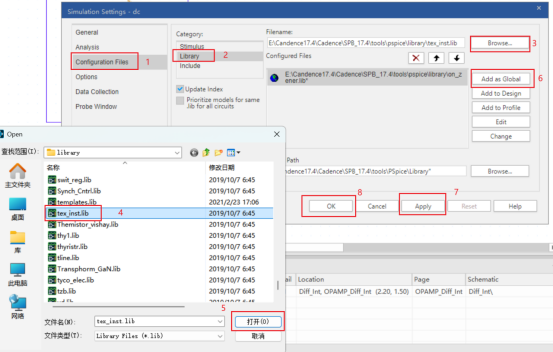

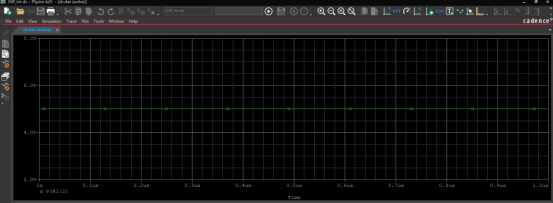

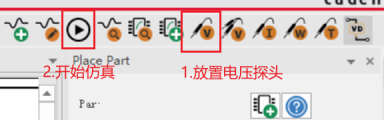

最最最重要的一点，要设置仿真器件的模型库，基础的电阻电容啥的不需要，这个TL431就是需要选择仿真模型库，否则会报错，这些都是Candence自带的库，模型库在你安装的盘符下。E:\Candence17.4\Cadence\SPB_17.4\tools\pspice\library，将TL431同名模型库文件，后缀为lib，设置库路径，与设置封装库差不多的意思，设置步骤如下图所示，按照顺序设置好。
