【硬件-笔试面试题】硬件/电子工程师，笔试面试题-31，（知识点：芯片容量，行地址，列地址，Bank地址，数据位宽，数据带宽）
这是一道大疆笔试题

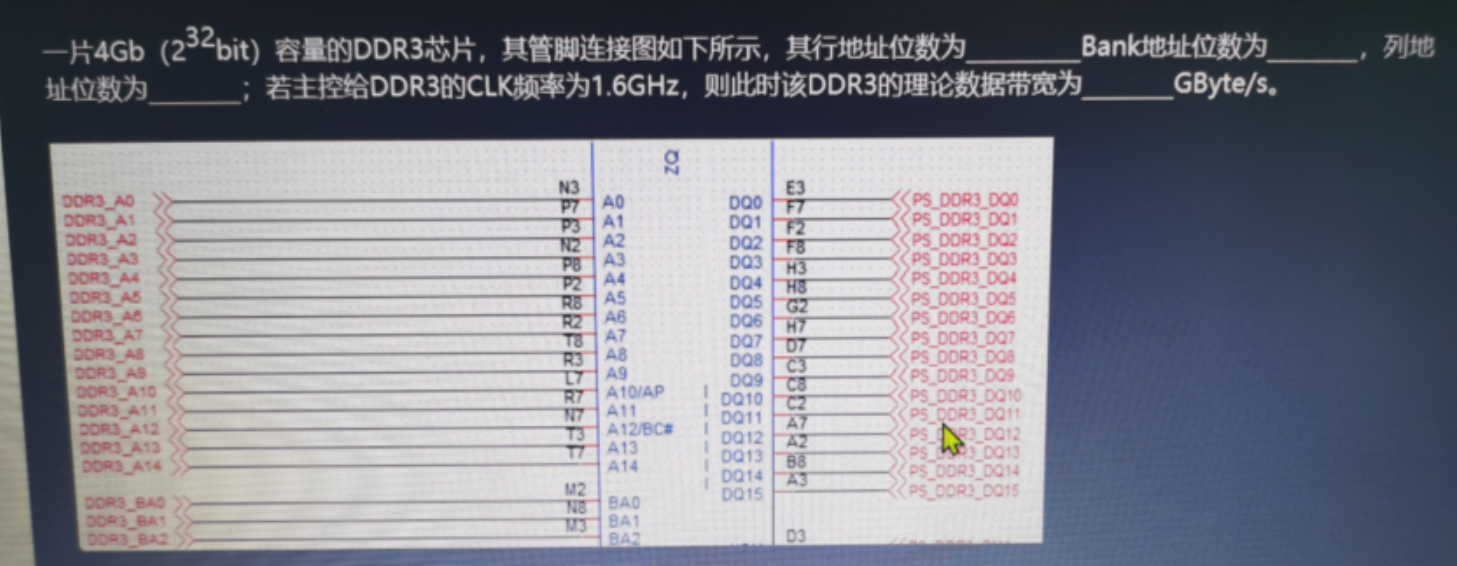

1、题目
2、解答
本题可根据 DDR3 芯片的地址线、Bank 地址线数量以及数据带宽的计算公式来进行分析和计算。
步骤一：确定行地址位数、Bank 地址位数和列地址位数
- 行地址位数：从图中可以看到，地址线\(A0 - A14\)共15根，通常 DDR3 芯片的行地址线数量决定了行地址位数，所以行地址位数为15。
- Bank 地址位数：图中\(BA0 - BA2\)共3根线，Bank地址线的数量决定了Bank地址位数，所以Bank地址位数为3。

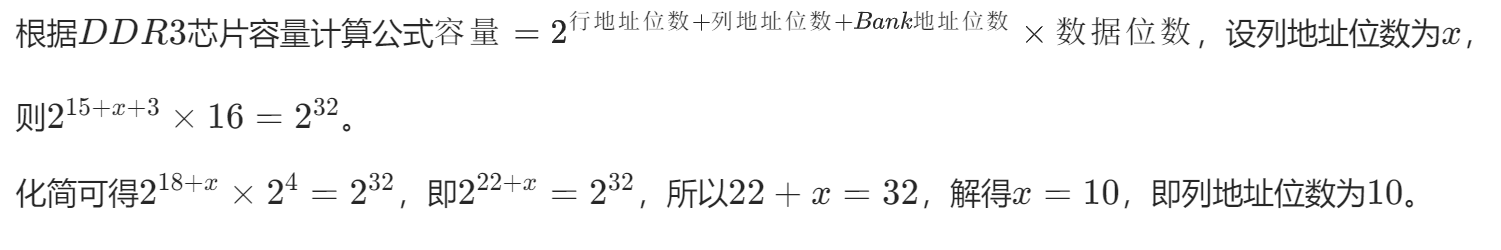

- 列地址位数：已知芯片容量为\(4Gb = 2^{32}bit\)，DDR3芯片通常为16位宽（从\(DQ0 - DQ15\)共16根数据线）。 根据DDR3芯片容量计算公式\(容量 = 2^{行地址位数+列地址位数+Bank地址位数}\times数据位数\)，设列地址位数为x，则\(2^{15 + x + 3}\times16 = 2^{32}\)。 化简可得\(2^{18 + x}\times2^4=2^{32}\)，即\(2^{22 + x}=2^{32}\)，所以\(22 + x = 32\)，解得\(x = 10\)，即列地址位数为10。
步骤二：计算理论数据带宽

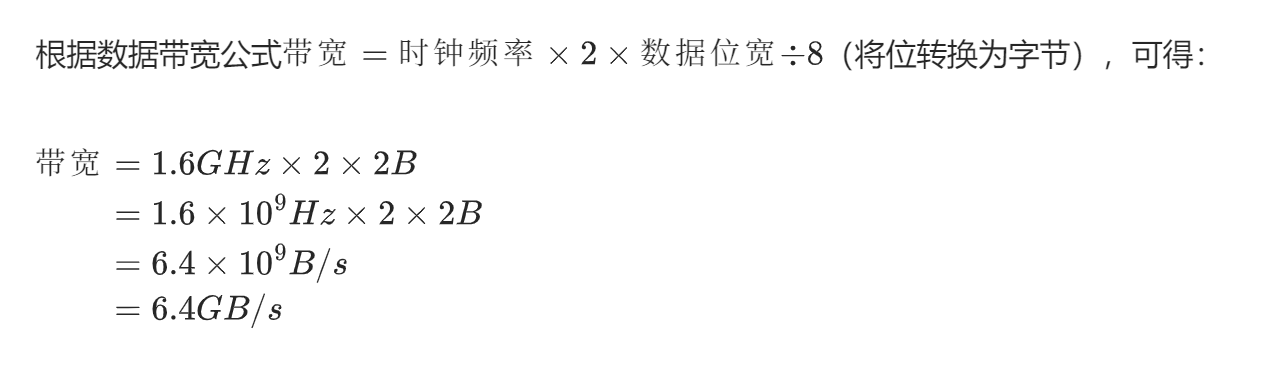

DDR3芯片在一个时钟周期内可以传输两次数据（上升沿和下降沿各一次），已知CLK频率\(f = 1.6GHz\)，数据位宽\(w = 16\)位（2字节）。 根据数据带宽公式\(带宽 = 时钟频率\times2\times数据位宽\div8\)（将位转换为字节），可得： \(\begin{align*} 带宽&=1.6GHz\times2\times2B\\ &=1.6\times10^9Hz\times2\times2B\\ &=6.4\times10^9B/s\\ &=6.4GB/s \end{align*}\)
综上，行地址位数为\(\boldsymbol{15}\)，Bank地址位数为\(\boldsymbol{3}\)，列地址位数为\(\boldsymbol{10}\)，理论数据带宽为\(\boldsymbol{6.4GB/s}\)。
3、相关知识点
数据带宽是描述数据传输能力的重要指标，在计算机系统、通信网络等领域有着关键作用。下面从定义、影响因素、计算公式以及在不同场景中的体现等方面进行详细讲解：
一、数据带宽的定义
数据带宽是指单位时间内能够传输的数据量，它反映了数据传输通道（如总线、网络连接、存储接口等）的数据传输能力。通常以比特每秒（bit/s）、千比特每秒（Kbit/s）、兆比特每秒（Mbit/s）、吉比特每秒（Gbit/s）或字节每秒（B/s）、千字节每秒（KB/s）、兆字节每秒（MB/s）、吉字节每秒（GB/s）等为单位。例如，一个网络连接的带宽为 100Mbit/s，表示该连接每秒可以传输 100 兆比特的数据。
二、数据带宽的影响因素
- 硬件接口特性：不同的硬件接口有着不同的带宽能力。例如，常见的计算机存储接口 SATA 3.0 的理论带宽约为 600MB/s，而 PCIe 3.0 x16 接口的理论带宽可达 15.758GB/s。这些接口的物理设计、信号传输方式等决定了其最大的数据传输能力。
- 传输介质：传输介质的性能对数据带宽有着重要影响。在网络传输中，双绞线、同轴电缆和光纤等传输介质的带宽差异明显。例如，超五类双绞线的带宽通常在 100MHz 左右，主要用于百兆以太网；而单模光纤的带宽可以达到几十 GHz 甚至更高，适用于长距离、高速率的网络传输。在存储设备中，硬盘的盘片转速、接口类型，以及固态硬盘的闪存类型、主控芯片等也会影响存储设备的数据带宽。
- 时钟频率：在数字电路中，时钟信号用于同步数据的传输。时钟频率越高，单位时间内可以传输的数据周期就越多，理论上数据带宽也就越大。例如，在 DDR（双倍数据速率）内存中，DDR3 内存的时钟频率可以达到 1600MHz 甚至更高，相比 DDR2 内存，在相同的时间内能够传输更多的数据。
- 数据位宽：数据位宽是指在一个时钟周期内能够传输的数据位数。数据位宽越大，单位时间内传输的数据量就越多，数据带宽也就越大。例如，一个 32 位的总线接口相比 16 位的总线接口，在相同的时钟频率下，数据带宽可以提高一倍。在显卡的显存接口中，常见的有 64 位、128 位、256 位等不同的位宽，位宽越大，显卡在处理图形数据时的带宽就越充足，能够更好地支持高分辨率、高帧率的游戏和图形应用。
- 协议和标准：不同的通信协议和标准对数据带宽有着规范和限制。例如，USB（通用串行总线）标准从 USB 1.1 到 USB 3.2，带宽不断提升。USB 1.1 的全速模式带宽为 12Mbit/s，而 USB 3.2 Gen 2×2 的带宽可以达到 20Gbit/s。这些协议和标准规定了数据传输的速率、信号编码方式、错误检测与纠正机制等，直接影响了实际的数据带宽。
三、数据带宽的计算公式
数据带宽的计算公式通常为：\(带宽 = 时钟频率\times数据位宽\div8\times倍增系数\)。其中，“时钟频率” 是指数据传输的时钟信号频率；“数据位宽” 是指一个时钟周期内传输的数据位数；“÷8” 是将比特转换为字节（因为 1 字节等于 8 比特）；“倍增系数” 则与数据传输的模式有关，例如在 DDR 内存中，由于可以在时钟的上升沿和下降沿都传输数据，所以倍增系数为 2。
以 DDR3 内存为例，假设其时钟频率为f，数据位宽为w（通常为 64 位，即 8 字节），则其理论数据带宽B的计算公式为\(B = f\times w\times2\div8\)（因为 DDR 内存的倍增系数为 2）。例如，当时钟频率\(f = 1600MHz\)，数据位宽\(w = 64\)位时，理论数据带宽\(B=1600\times64\times2\div8 = 25600MB/s = 25.6GB/s\)。
四、数据带宽在不同场景中的体现
- 计算机内存：计算机内存的数据带宽决定了 CPU 与内存之间的数据传输速度，对计算机的整体性能有着重要影响。例如，在运行大型软件或进行多任务处理时，较大的内存带宽能够保证数据的快速传输，减少 CPU 等待数据的时间，提高系统的响应速度。
- 网络通信：网络带宽决定了网络连接的数据传输能力，直接影响着用户的网络体验。例如，在观看高清视频、进行在线游戏或下载大文件时，较高的网络带宽能够保证数据的流畅传输，减少卡顿和延迟。
- 存储设备：存储设备的数据带宽决定了数据的读写速度。例如，固态硬盘（SSD）相比传统的机械硬盘（HDD）具有更高的数据带宽，能够实现更快的开机速度、应用程序加载速度和文件读写速度。
- 显卡：显卡的数据带宽对于图形处理性能至关重要。较高的显存带宽能够保证显卡在处理复杂图形数据时的流畅性，特别是在高分辨率、高画质的游戏和图形设计应用中，大带宽的显存能够提供充足的数据支持，避免出现画面卡顿、掉帧等现象。
总之，数据带宽是衡量数据传输能力的关键指标，它受到多种因素的影响，并且在不同的应用场景中有着不同的重要性。了解数据带宽的相关知识，对于优化计算机系统性能、选择合适的网络和存储设备等都具有重要的指导意义。
