计算机网络体系结构的核心思想是什么？它有什么用？

news 2025/7/27 7:23:45

核心思想：分层

计算机网络是一个非常复杂的系统，涉及硬件、软件、协议、标准等众多方面。为了简化设计、实现、维护和标准化，采用了分层（Layering） 的思想。

为什么分层？
- 模块化： 将庞大复杂的问题分解成多个较小、更易管理的子问题（层）。每一层专注于解决特定类型的问题。
- 抽象： 每一层为其上层提供服务，并隐藏实现细节。上层只需要知道能做什么（服务），不需要知道如何做（实现）。这大大降低了系统设计的复杂性。
- 标准化： 层与层之间通过明确定义的接口（Interface） 进行交互。只要接口不变，某一层内部技术的改变不会影响其他层。这促进了不同厂商产品的互操作性。
- 灵活性： 可以在某一层使用不同的技术或协议，只要它能为上层提供相同的服务即可。
- 易于理解和教学： 分层模型清晰地展示了数据在网络中传输所经历的各个处理阶段。

两大主流模型：OSI参考模型与TCP/IP模型

历史上存在过多个分层模型，目前最具影响力的是：

OSI参考模型 (Open Systems Interconnection Reference Model)
- 由国际标准化组织（ISO）提出，是一个理论框架，定义了网络通信所需的功能层次。
- 共分为7层。
- 目标是为全球范围内的网络互连提供一个统一的标准框架。
- 虽然实际中并未完全按照OSI七层实现，但其概念和术语被广泛采纳，是理解网络体系结构的基石。
TCP/IP模型 (Transmission Control Protocol/Internet Protocol Model)
- 源于ARPANET和互联网的实践发展。
- 是实际运行在互联网上的协议族所遵循的模型。
- 通常分为4层或5层（有时将物理层和数据链路层合并为网络接口层）。
- 它是互联网的基础，更贴近实际应用。

我们将结合这两个模型进行详解，并以图解展示数据的流动（封装与解封装）。

一、 OSI七层参考模型详解（从底层到高层）

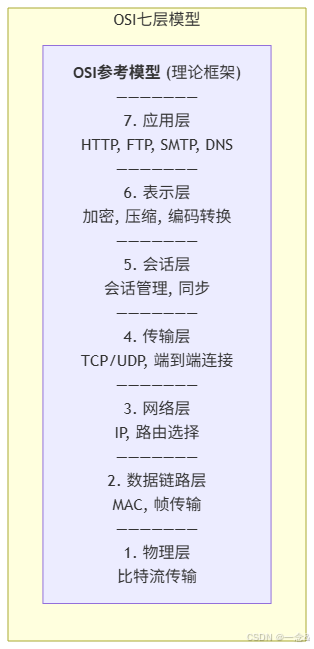

图解 1: OSI 七层模型结构图

在这里插入图片描述

各层功能详解：

物理层 (Physical Layer) - 第1层
- 功能： 负责在物理传输介质（如双绞线、同轴电缆、光纤、无线电波）上透明地传输原始的比特流（Bit Stream）。它定义了物理接口的机械特性（接口形状、引脚数量）、电气特性（电压范围、速率）、功能特性（引脚功能）和规程特性（信号时序）。
- 关键概念： 比特(Bit)、信号、接口、传输介质。
- 协议/标准举例： RS-232, RJ-45, V.35, IEEE 802.3 (物理层部分)， DSL, SONET/SDH, 调制解调器标准。
- 数据单元： 比特(Bit) - 0或1。
数据链路层 (Data Link Layer) - 第2层
- 功能：
  - 成帧(Framing)： 将从网络层收到的数据包封装成帧(Frame)，添加帧头和帧尾（包含同步、地址、控制、差错检测等信息）。
  - 物理地址寻址： 使用MAC地址（Media Access Control Address） 标识同一物理网络（如局域网LAN）上的设备。帧头包含源MAC地址和目标MAC地址。
  - 差错控制： 在帧尾添加校验码（如CRC - 循环冗余校验），接收方检测传输过程中是否发生比特错误。通常只负责检错（发现错误），更高层负责纠错（如重传）。
  - 流量控制： 协调发送方和接收方的速度，防止接收方被过快的数据淹没。
  - 介质访问控制(MAC)： 在广播式网络（如以太网）中，控制多个设备如何共享同一物理信道，避免冲突（如CSMA/CD - 载波侦听多路访问/冲突检测）。
- 关键概念： 帧(Frame)、MAC地址、交换机(Switch)、网桥(Bridge)、差错检测、流量控制（滑动窗口）、MAC子层、LLC（逻辑链路控制）子层。
- 协议/标准举例： Ethernet (IEEE 802.3), Wi-Fi (IEEE 802.11), PPP (Point-to-Point Protocol), HDLC (High-level Data Link Control), Frame Relay, ATM (在数据链路层也有定义)。
- 数据单元： 帧(Frame)。
网络层 (Network Layer) - 第3层
- 功能：
  - 逻辑地址寻址： 使用IP地址（Internet Protocol Address） 标识网络中的主机（或接口）。IP地址是全局唯一的（在公共互联网上）或局部唯一的（在私有网络中）。
  - 路由选择(Routing)： 确定数据包从源主机到目标主机穿越多个网络的最佳路径。路由器(Router)根据路由表执行此功能。
  - 分组转发(Packet Forwarding)： 根据数据包中的目标IP地址和路由表，将数据包从输入接口转发到正确的输出接口。
  - 拥塞控制： 当网络过载时，采取措施缓解拥塞（通常与传输层协同工作）。
- 关键概念： IP地址、路由器(Router)、路由协议（如RIP, OSPF, BGP）、分组/数据报(Packet/Datagram)、子网划分、CIDR（无类域间路由）。
- 协议/标准举例： IP (IPv4, IPv6), ICMP (Internet Control Message Protocol - 用于错误报告和诊断，如ping), IGMP (Internet Group Management Protocol - 组播), IPsec (用于VPN安全), 路由协议（RIP, OSPF, BGP）。
- 数据单元： 分组/数据报(Packet/Datagram)。
传输层 (Transport Layer) - 第4层
- 功能：
  - 端到端通信： 提供运行在不同主机上的应用进程之间的逻辑通信服务（而网络层是主机到主机）。
  - 服务类型：
    - 面向连接 (Connection-Oriented)： 建立连接、可靠传输（确认、重传、顺序控制）、流量控制、拥塞控制。典型协议：TCP (Transmission Control Protocol)。
    - 无连接 (Connectionless)： 不建立连接、尽力而为(Best-Effort)传输、不可靠（可能丢失、乱序、重复）、速度快。典型协议：UDP (User Datagram Protocol)。
  - 复用(Multiplexing)和分用(Demultiplexing)： 多个应用进程可以同时使用同一主机的传输层服务。传输层通过端口号(Port Number) 标识不同的应用进程。发送方传输层将多个应用的数据复用到一个网络层数据流；接收方传输层将接收到的数据分用给正确的应用进程。
  - 可靠性保障： （主要指TCP）通过确认(ACK)、超时重传、序列号、校验和等机制确保数据完整、有序地到达。
  - 流量控制： 防止发送方发送过快导致接收方缓冲区溢出（滑动窗口机制）。
  - 拥塞控制： 感知网络拥塞并调整发送速率，避免加剧拥塞（TCP的核心机制之一）。
- 关键概念： 端口号(Port)、段(Segment - TCP)/用户数据报(Datagram - UDP)、TCP、UDP、套接字(Socket - IP地址+端口号的组合)、可靠传输、流量控制、拥塞控制。
- 协议/标准举例： TCP, UDP, SCTP (Stream Control Transmission Protocol)。
- 数据单元： 段(Segment - TCP) / 用户数据报(Datagram - UDP)。
会话层 (Session Layer) - 第5层
- 功能： 管理不同主机上应用进程之间的会话（Session）。
  - 建立、管理和终止会话（例如，认证、授权）。
  - 同步（在数据流中插入同步点，以便在传输中断后能从中断点恢复）。
  - 对话控制（决定通信方式：单工、半双工、全双工）。
- 现状： 在TCP/IP模型中，会话层的功能通常被合并到应用层协议（如HTTP/1.1的Keep-Alive机制、SSL/TLS的会话管理）或由应用本身实现。在OSI模型中，它是一个独立的功能层。
- 协议/标准举例： NetBIOS, PPTP (Point-to-Point Tunneling Protocol - 包含会话管理功能)，一些API如Socket API也提供会话控制功能。
表示层 (Presentation Layer) - 第6层
- 功能： 处理两个通信系统之间交换信息的语法和语义问题，确保应用层发送的数据能被对方应用层理解。
  - 数据格式转换： 不同系统可能有不同的数据表示方式（如字符编码ASCII vs. EBCDIC，整数大小端表示）。
  - 数据加密/解密： 提供安全性（如SSL/TLS工作在会话层和表示层）。
  - 数据压缩/解压缩： 减少传输的数据量。
- 现状： 在TCP/IP模型中，表示层的功能也通常由应用层协议或库（如加密库OpenSSL、压缩库zlib）实现，没有独立的层。
- 协议/标准举例： SSL/TLS (提供加密和表示服务), MIME (Multipurpose Internet Mail Extensions - 用于邮件附件编码), JPEG, MPEG (图像/视频编码标准 - 可视为表示层功能)。
应用层 (Application Layer) - 第7层
- 功能： 直接为用户或应用程序提供网络服务和接口。包含用户实际使用的各种网络应用协议。
  - 提供用户界面（命令行、图形界面GUI）。
  - 实现特定的网络应用功能（如文件传输、电子邮件、网页浏览、远程登录）。
- 关键概念： 应用程序协议、用户代理（如浏览器、邮件客户端）。
- 协议/标准举例： HTTP(S) (Web), FTP (文件传输), SMTP/POP3/IMAP (电子邮件), DNS (域名解析), Telnet/SSH (远程终端), DHCP (动态主机配置), SNMP (网络管理), NFS (网络文件系统)。

二、 TCP/IP四层模型详解（实际运行模型）

TCP/IP模型更侧重于描述互联网协议栈的实现，它通常被划分为4层（有时将物理层和数据链路层合并为1层，称为网络接口层或链路层）。

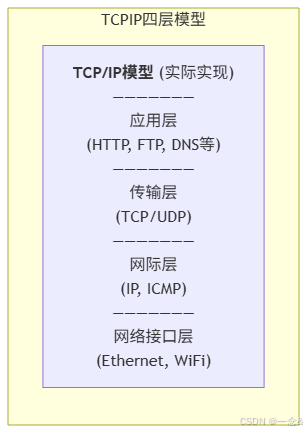

图解 2: TCP/IP 四层模型结构图

在这里插入图片描述

各层功能详解 (与OSI模型对应关系已标出)：

网络接口层 (Network Access Layer / Link Layer)
- 对应OSI的数据链路层和物理层。
- 功能： 负责将网际层的数据报封装成适合在特定物理网络（如以太网、Wi-Fi）上传输的帧，处理物理地址（MAC地址），在本地网络介质上传输帧，以及从物理介质接收帧并提取数据报。通常包含设备驱动程序和网络接口卡（NIC）。
- 协议/标准举例： Ethernet (IEEE 802.3), Wi-Fi (IEEE 802.11), PPP, ARP (Address Resolution Protocol - 将IP地址解析为MAC地址), NDP (IPv6中的邻居发现协议)。
网际层 (Internet Layer)
- 对应OSI的网络层。
- 核心协议：IP (Internet Protocol)
- 功能： 负责主机到主机的通信。
  - 使用IP地址进行逻辑寻址。
  - 将传输层的段封装成IP数据报。
  - 路由选择：路由器根据目标IP地址和路由表，将数据报转发到下一跳。
  - 分组转发。
- 协议/标准举例： IPv4, IPv6, ICMP (报告错误和状态信息，如ping), IGMP (管理IP组播成员), IPsec (提供网络层安全)。
传输层 (Transport Layer)
- 对应OSI的传输层。
- 功能： 提供端到端（应用进程到应用进程）的通信服务。
  - 使用端口号标识应用进程。
  - 提供两种主要服务：
    - TCP： 面向连接、可靠、有序、字节流服务。提供流量控制、拥塞控制。适用于文件传输、Web浏览、邮件等需要可靠性的应用。
    - UDP： 无连接、不可靠、尽力而为的数据报服务。开销小、延迟低。适用于实时应用（如音视频流、VoIP）、DNS查询、简单请求/响应等能容忍少量丢失的应用。
  - 复用/分用：通过端口号区分同一主机上的不同应用。
- 协议/标准举例： TCP, UDP, SCTP。
应用层 (Application Layer)
- 对应OSI的应用层、表示层和会话层。
- 功能： 包含所有使用网络服务的高层协议，直接为用户应用程序提供服务。
  - 定义应用程序间交换数据的规则和语义。
  - 实现具体的网络应用功能（文件传输、邮件收发、网页访问等）。
  - 处理数据表示（编码、加密、压缩）和会话管理（建立、维护、终止）通常在具体的应用层协议中实现（如HTTP的Keep-Alive, SSL/TLS嵌入在HTTPS中）。
- 协议/标准举例： HTTP/HTTPS (Web), FTP/SFTP (文件传输), SMTP (发邮件), POP3/IMAP (收邮件), DNS (域名解析), SSH (安全远程登录), DHCP (动态IP分配), SNMP (网络管理), Telnet (明文远程登录 - 不安全，少用)。

三、数据封装与解封装过程图解

这是理解分层模型如何协同工作的关键！想象数据从发送方应用层产生，逐层向下添加控制信息（头部，有时尾部），到达物理介质传输；接收方则从物理层接收比特流，逐层向上剥离控制信息，最终将数据交给目标应用进程。

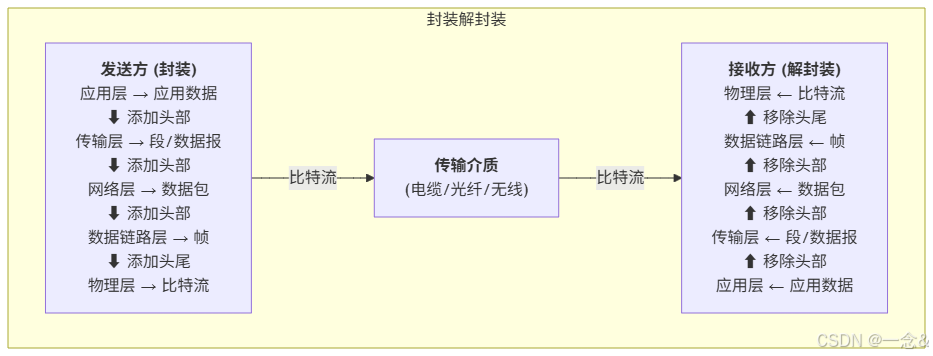

图解 3: 数据封装与解封装过程

在这里插入图片描述

过程详解：

发送方 (封装 - Encapsulation)：
- 应用层： 用户数据（如HTTP请求）产生。
- 传输层： 接收应用数据，根据协议（TCP/UDP）添加传输层头部（包含源端口、目的端口、序列号、确认号、窗口大小等控制信息），形成段(TCP) 或用户数据报(UDP)。
- 网络层： 接收传输层的段/数据报，添加网络层头部（IP头部）（包含源IP地址、目标IP地址、TTL、协议号等），形成IP数据报。
- 数据链路层： 接收IP数据报，添加帧头（包含源MAC地址、目标MAC地址、类型等）和帧尾（通常包含CRC校验码），形成帧(Frame)。如果目标主机不在同一局域网，目标MAC地址通常是下一跳路由器（默认网关）的MAC地址（通过ARP获得）。
- 物理层： 将帧转换成适合物理介质传输的比特流（电信号、光信号、无线电波等），并通过物理介质发送出去。
传输： 比特流在物理介质（网线、光纤、空气）中传输。
接收方 (解封装 - Decapsulation)：
- 物理层： 从物理介质接收比特流，将其重组为帧。
- 数据链路层：
  - 检查帧尾的CRC校验码，确认帧在传输过程中没有发生比特错误（检错）。如有错误，通常直接丢弃该帧。
  - 检查帧头中的目标MAC地址是否匹配本机MAC地址或广播/组播地址。如匹配，则剥离帧头和帧尾，提取出其中的IP数据报，交给上层（网络层）。如不匹配，则丢弃。
- 网络层：
  - 检查IP数据报头部的目标IP地址是否匹配本机IP地址。如匹配，则剥离IP头部，根据头部中的“协议”字段（如6代表TCP，17代表UDP），将提取出的段/数据报交给相应的传输层协议处理。如不匹配（且本机是路由器），则进行路由转发（重新封装后从另一接口发送）。
- 传输层：
  - 根据段/数据报头部的目标端口号，确定应该交给哪个应用进程处理。
  - 如果是TCP段，进行确认、排序、重组、流量控制、拥塞控制等操作，确保数据可靠、有序地交付。
  - 剥离传输层头部，将应用数据交给上层的应用层。
- 应用层： 接收传输层交付的应用数据，由相应的应用程序（如Web服务器、邮件客户端）进行处理和展示给用户。

四、关键总结与图解：OSI vs. TCP/IP vs. 数据单元

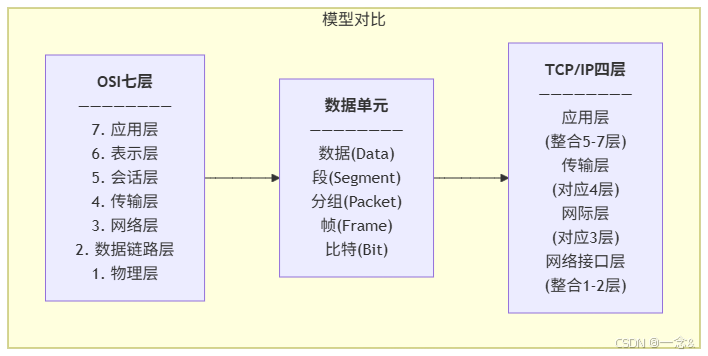

图解 4: OSI vs. TCP/IP 模型对比及数据单元

在这里插入图片描述

分层是核心： 将复杂网络功能分解到不同的层级，每层提供特定服务，利用下层服务，为上层服务。
OSI是理论框架，TCP/IP是实践标准： OSI模型概念清晰完整，是学习的良好基础；TCP/IP模型是互联网实际运行的标准。
封装与解封装： 数据在发送端从高层向低层流动，每层添加本层控制信息（头部/尾部）；在接收端从低层向高层流动，每层剥离并处理本层控制信息。控制信息用于对等层之间的通信。
对等通信： 虽然在物理上数据是垂直流动的，但在逻辑上，每一层都认为自己是在直接与远程主机的同一层进行通信（通过本层的协议和头部信息）。例如，发送方的传输层（TCP）通过TCP头部与接收方的传输层（TCP）通信；发送方的网络层（IP）通过IP头部与接收方（或路由器）的网络层（IP）通信。
协议数据单元(PDU)： 在每一层，数据块加上该层的头部（和可能的尾部）后形成的整体，称为该层的协议数据单元(PDU)。不同层的PDU有不同的名称（见上图）。
设备与层次：
- 物理层： 集线器(Hub)、中继器(Repeater) - 简单信号放大转发。
- 数据链路层： 交换机(Switch)、网桥(Bridge) - 基于MAC地址转发帧。
- 网络层： 路由器(Router) - 基于IP地址转发数据包，连接不同网络。
- 传输层及以上： 网关(Gateway - 常指应用层网关)、防火墙(Firewall - 工作在各层)、主机(Host - 运行所有层)。
