【​I2S：芯片设计中的“音频桥梁”​】

在数字音频系统中，I2S（Inter-IC Sound）IP核如同一条高速专用通道，负责在芯片内部或跨芯片间精准传输音频数据流。作为飞利浦于1986年制定的标准协议，I2S已成为现代音频芯片设计的基石。本文将深入解析其技术特点、核心价值及典型应用。

一、I2S IP的核心作用​
数字音频的“同步指挥官”​​

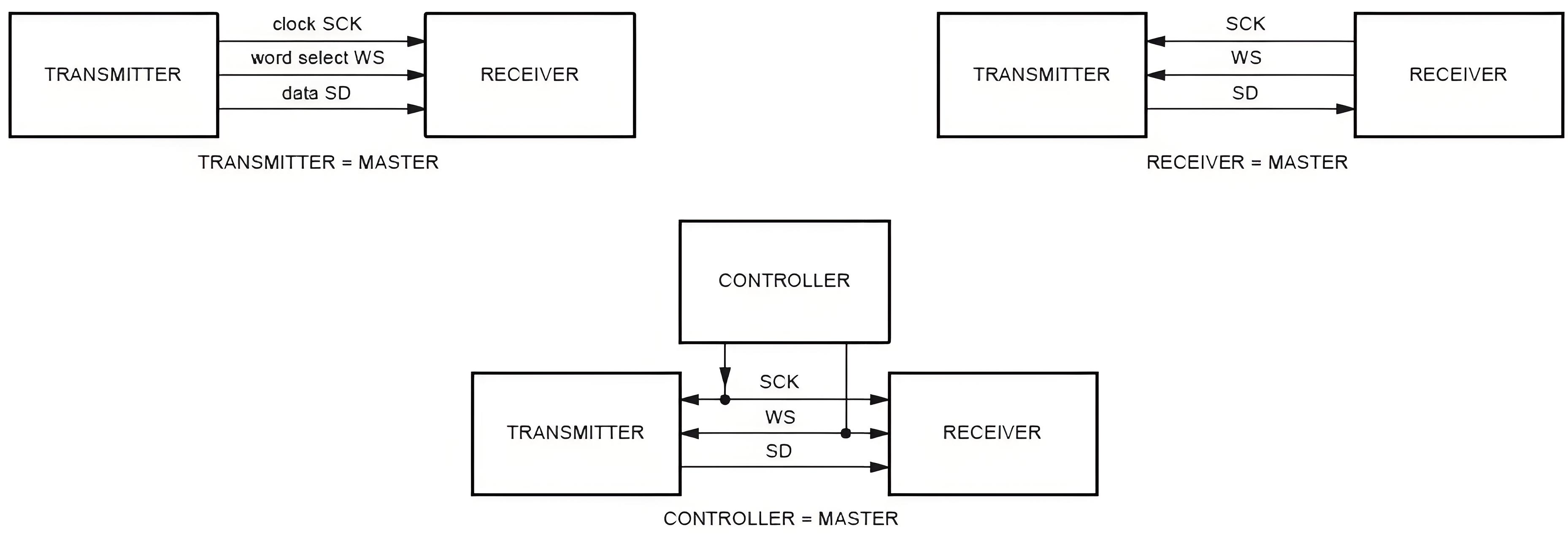

I2S IP核的核心职责是解决音频数据传输的时钟同步问题。传统模拟音频易受干扰，而I2S通过分离时钟（SCK）、数据（SD）和声道选择（WS）三条信号线，实现数据与时钟的严格同步。这种设计避免了信号抖动导致的失真，无需额外抗抖动设备，显著降低系统成本。
多设备协同的“调度中心”​​
在芯片系统中，I2S IP核协调编解码器（CODEC）、ADC/DAC、DSP等模块的通信。例如：
主控芯片通过I2S向DAC发送解码后的数字音频；

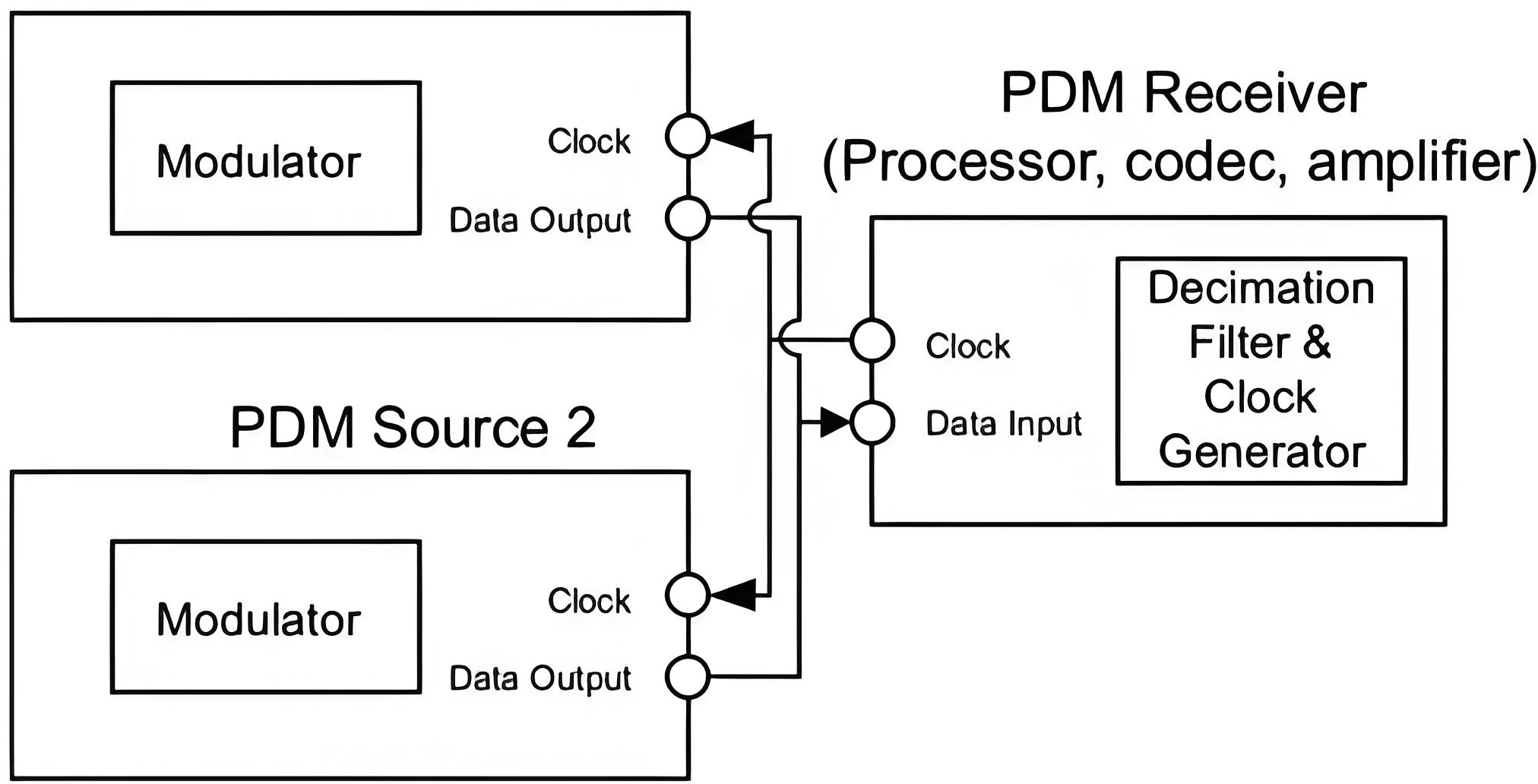

麦克风通过I2S将PDM信号传输至音频处理器。

​
二、I2S IP的五大技术特点​
低延迟高保真​
I2S采用MSB（最高有效位）优先传输机制，确保关键音频信息完整送达。接收端在时钟上升沿采样数据，传输延迟仅纳秒级，满足实时音频处理需求。
灵活的时钟架构​
主从模式可配置：IP核可生成时钟（主模式）或接收外部时钟（从模式）；
MCLK同步设计：主时钟（MCLK）与数据时钟（BCLK）同源，避免采样偏差。
例如：ADAU1761 CODEC需MCLK同步，否则会出现杂音。
多声道扩展能力​

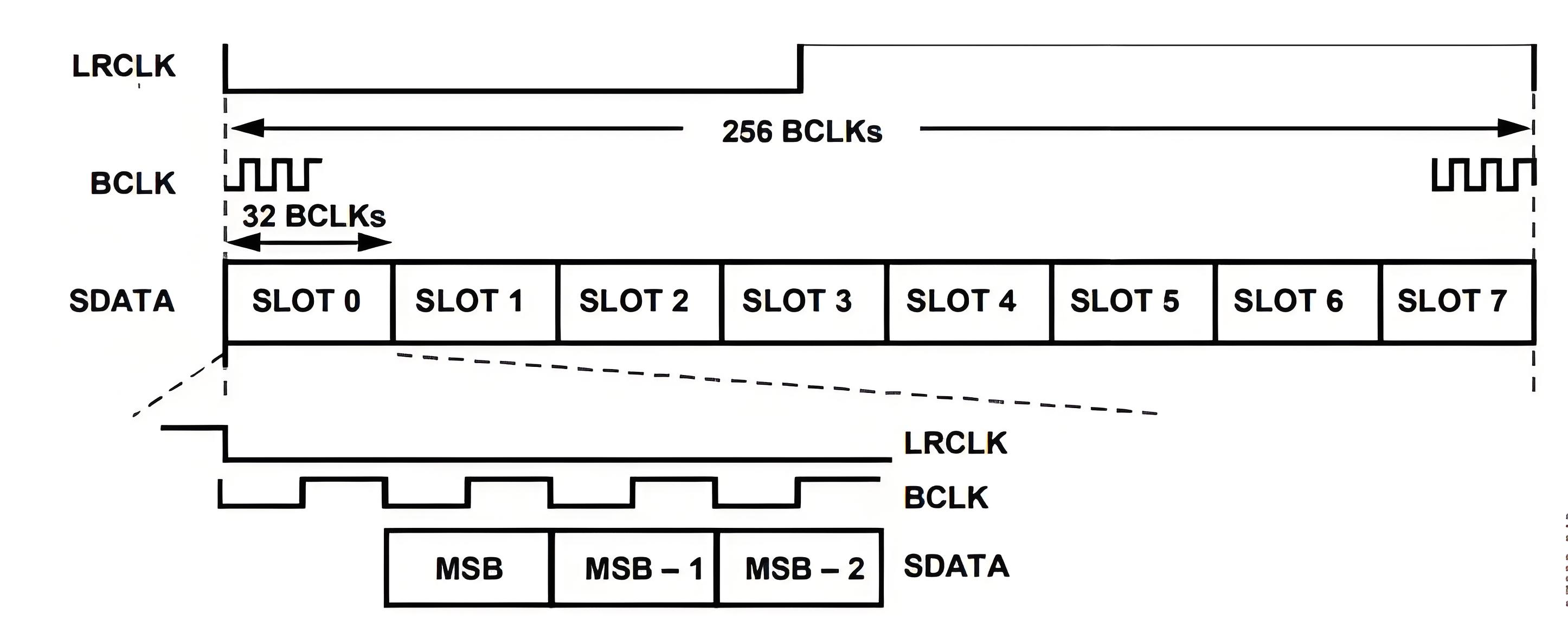

通过TDM（时分复用）模式，单组I2S总线可传输8通道甚至更多音频数据：
TDM模式BCLK频率 = 采样率 × 通道数 × 位深
（如48kHz采样率+32位深+8通道需12.288MHz时钟）
抗干扰设计​
管脚串接33Ω电阻抑制反射；
短帧同步（Short Frame Sync）模式减少信号抖动。
低功耗优势​
相比PCM协议，I2S功耗降低30%以上，尤其适合电池供电的移动设备。

三、I2S IP的四大应用场景​
智能音频终端​
语音交互：数字麦克风通过I2S传输PDM数据至处理器，结合降噪算法实现远场拾音；
高清播放：DAC通过I2S接收24bit/192kHz音频流，驱动扬声器输出。
车载娱乐系统​
采用TDM模式传输多座位独立声道：
主控芯片通过1组I2S总线管理4声道环绕声；
时钟同步设计避免引擎干扰导致的音频断点。
无线音频设备​
蓝牙耳机CODEC通过I2S接收44.1kHz SBC解码数据；
支持左右声道独立FIFO传输，降低延时。
工业音频处理​
DSP芯片通过I2S采集多路传感器音频，实时分析设备状态（如异响检测）。

四、设计选型指南​
根据需求选择协议方案：

场景​	推荐协议​	原因
立体声耳机	I2S	低延迟+低功耗
家庭影院多声道	TDM	单总线支持8通道
数字麦克风阵列	PDM+I2S	高信噪比+简化布线
高清录音设备	PCM	支持24bit/192kHz高保真

避坑提示：
主从设备时钟极性需严格匹配；
TDM脉冲模式需在LRCLK引脚增加47pF电容对齐时序。

五、未来演进​
随着空间音频和AI降噪技术的普及，I2S IP正向更高集成度演进：
支持32通道TDM的超高带宽传输；
融合I3C协议实现动态地址分配；
硅光互联技术进一步降低纳秒级延迟。

结语​
I2S IP核如同数字音频系统的“神经脉络”，其低延迟、高同步、易扩展的特性，将持续赋能从消费电子到工业智能的音频创新。设计者需深入理解其时钟机制与协议变体，方能构建稳定高效的音频架构。
