元图CAD：高效分割图纸的智能解决方案

news 2025/7/25 23:28:01

在工程设计与施工管理中，图纸的高效处理是提升工作效率的关键环节。随着项目复杂度的增加，图纸往往包含多个图框、楼层或区域，传统的手动分割方法不仅耗时耗力，还容易导致内容遗漏或格式错乱。元图CAD作为一款专业的CAD图纸处理工具，凭借其智能分割功能，为工程图纸的管理与应用提供了全新的解决方案。本文将深入解析元图CAD的图纸分割功能，并探讨其在实际应用中的价值。

一、图纸分割的背景与痛点

在大型工程项目中，图纸通常包含多个图框或区域，例如建筑平面图中的不同楼层、结构图中的不同构件，或机电图纸中的多个系统。传统处理方式需要手动拆分，不仅效率低下，还可能因操作失误导致图框内容被截断、注释丢失或比例失调。此外，图纸的批量导出和版本管理也面临挑战，严重影响工程进度和协同效率。

元图CAD的智能分割功能正是为解决这些问题而设计。它通过自动化识别图框边界、参数化设置和批量处理能力，显著提升了图纸处理的效率与准确性。

二、元图CAD图纸分割功能优势

元图CAD内置的智能合并引擎能够自动识别图纸中的独立图框边界，无需人工手动绘制分割线。无论是规则的矩形图框，还是复杂的多边形图框，软件均能精准定位，避免内容被错误截断。例如，对于跨越多个图框的线条或注释，系统会自动将其分配到对应的图框中，确保完整性。

智能识别与高效分割：元图 CAD 的智能算法能够快速准确地识别图纸中的图框边界，即使是复杂的图纸，也能在短时间内完成分割操作。相比传统手动分割图纸的方式，大大节省了时间和精力，提高了工作效率。

精确分割，内容无遗漏：无论是按图框分割还是自定义区域分割，元图 CAD 都能保证分割的精度，确保分割后的图纸内容完整，不会出现内容截断或遗漏的情况。对于一些对图纸内容完整性要求极高的项目，如建筑工程施工图纸，这种精确性尤为重要。

操作简便，易于上手：整个图纸分割的操作流程简洁明了，通过直观的设置窗口和清晰的操作提示，即使是初次使用元图 CAD 的用户，也能快速掌握图纸分割的方法，轻松完成图纸分割任务。

三、元图CAD图纸分割的操作流程

命令功能:在当前图纸中选择若干区域分别保存到新的图纸文件。

操作步骤：

1)、单击“转换”菜单项；

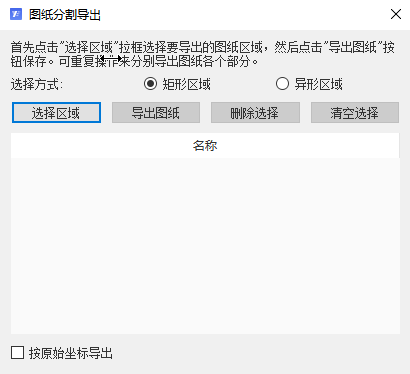

2)、点击“分割图纸”按钮，弹出如下对话框：

3)、在“图纸分割导出”对话框中点击“选择区域”按钮；也可以更改选择方式：矩形区域或者异形区域。

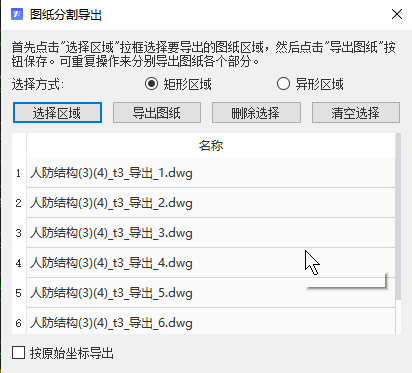

4)、右键确认后，将圈选出来的范围以列表形式反映到对话框中。点击名称可定为选择。

5)、点击“清空选择”可以清空上面选择的区域，点击“导出图纸”按钮进行导出操作；

6)、对话框中双击点击文件名，可输入新文件名，例如：住院楼分割图；

7)、点击“导出图纸”按钮执行转换，或点击“X”按钮关闭对话框。

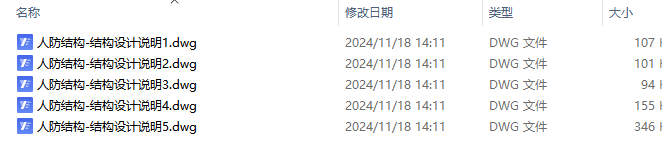

8)、保存后，则在导出的目录下就会生成刚刚分割好的图纸，文件名已自动加上修改的分割图纸名称。

9）、可针对分割区域，自动进行裁剪，形成图纸。

四、实际应用场景与价值

1. 工程图纸管理

在大型项目中，元图CAD的智能分割功能可将复杂图纸拆分为独立文件，便于分类存储和快速检索。例如，建筑图纸中的不同楼层可分别导出，方便施工团队直接调用所需部分。

2. 版本控制与归档

分割后的文件可独立管理版本，避免因整体图纸更新导致的版本混乱。同时，带书签目录的PDF文件便于归档审查，满足审计和合规要求。

3.大型建筑项目图纸处理

在大型建筑项目中，往往会有一张涵盖整个建筑布局、结构、设备等多方面信息的超大图纸。对于施工团队而言，不同工种如土建、水电、暖通等，只需要关注与自己工作相关的部分图纸内容。此时，利用元图 CAD 的图纸分割功能，就可以轻松将这张大图按不同区域或专业需求分割成若干小张图纸，方便各工种人员携带和查看，提升施工效率。

4.设计方案细化与分发

设计师在完成一个整体设计方案后，可能需要将不同部分的设计图纸分发给不同的协作人员进一步细化，或者提交给客户展示特定部分的设计细节。元图 CAD 的图纸分割功能，能快速准确地提取出所需部分图纸，以清晰明了的方式呈现给相关人员。

5.打印需求

当需要打印图纸时，如果图纸过大，普通打印机无法一次性打印完整。通过元图 CAD 分割图纸，将其拆分成适合打印机幅面的小图，就能顺利完成打印任务。
