MSTP实验

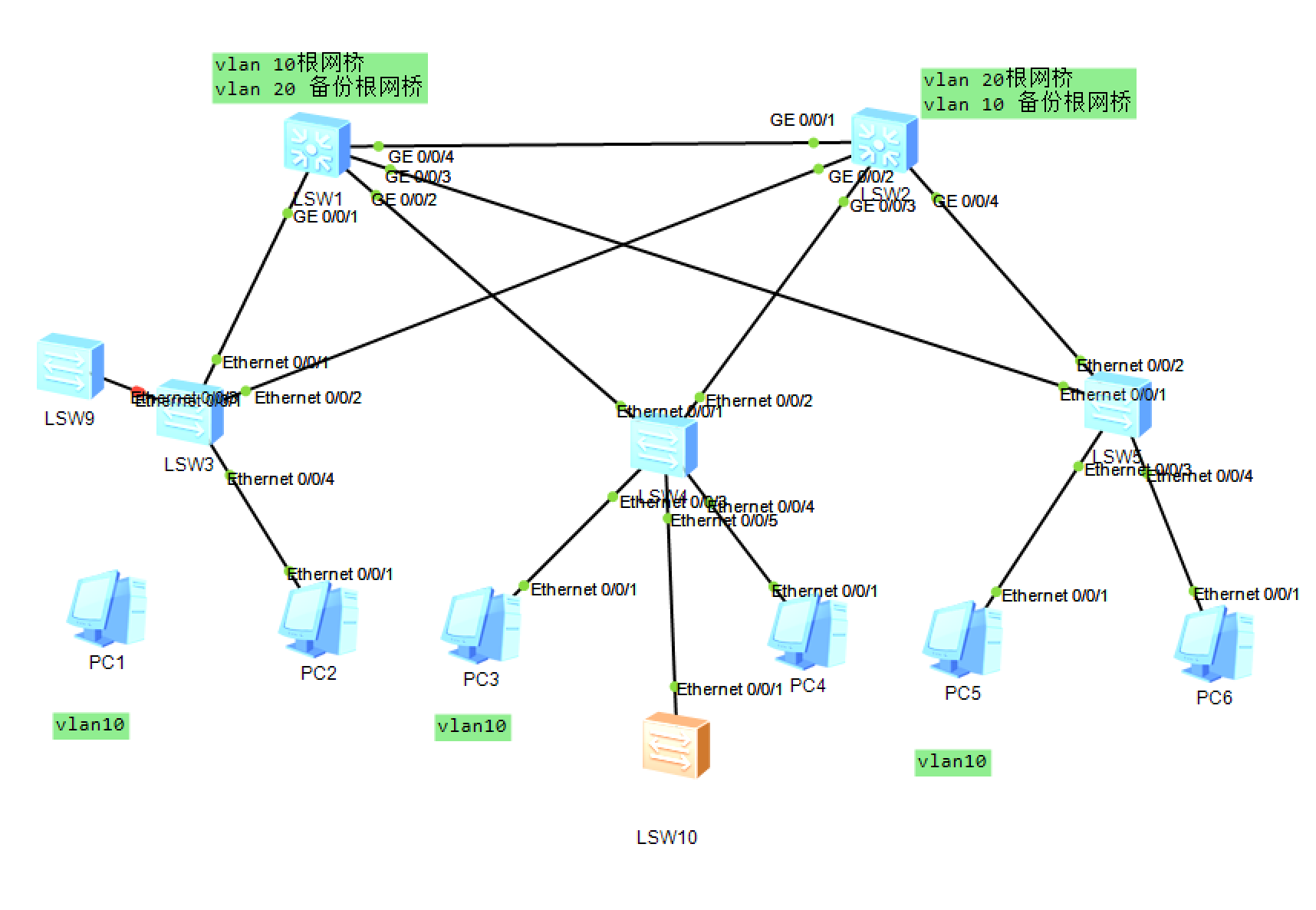

一、实验拓扑

二、配置

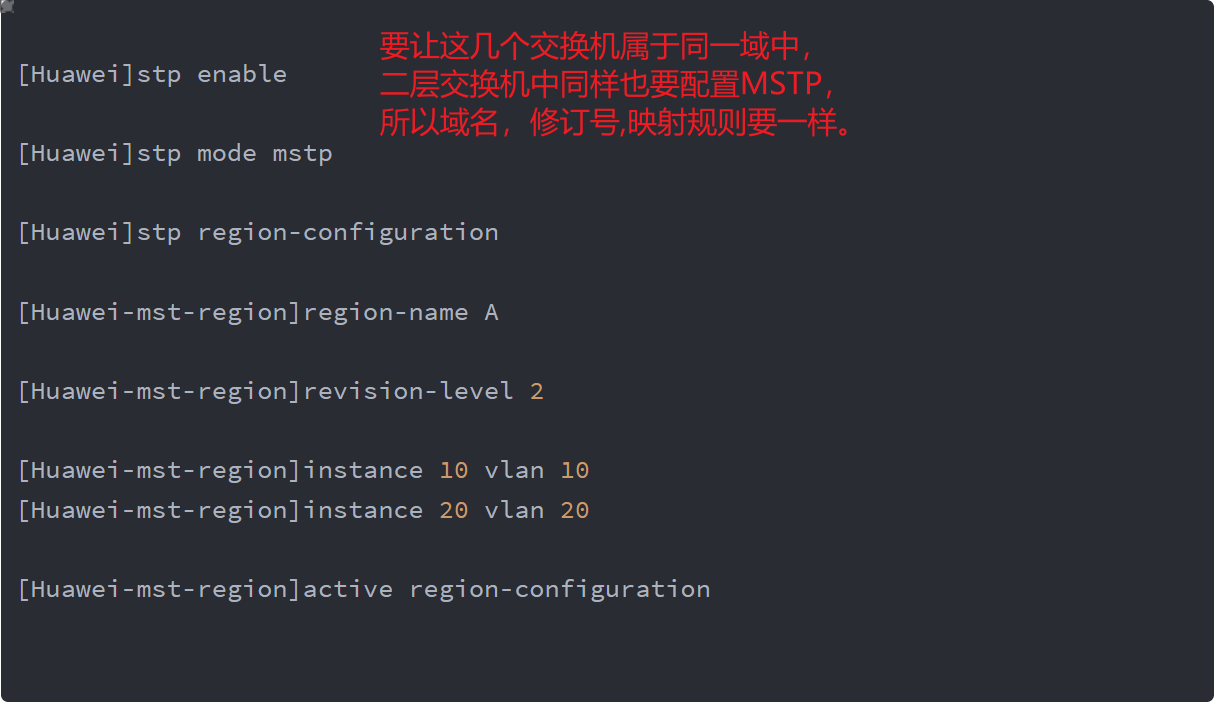

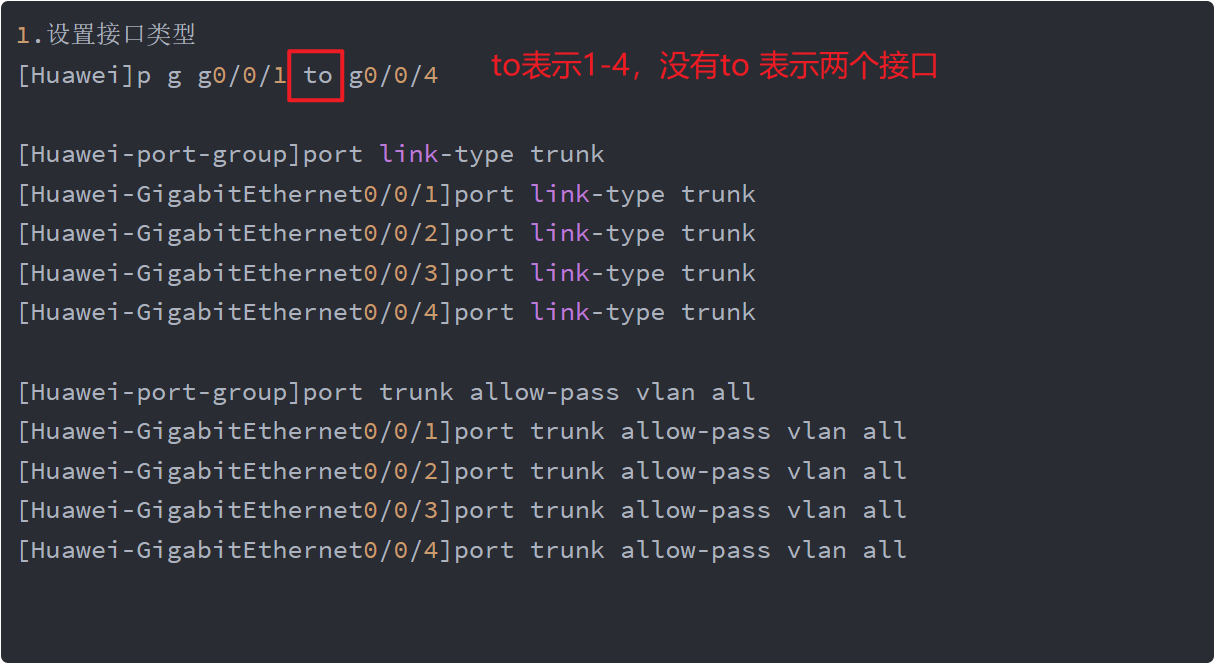

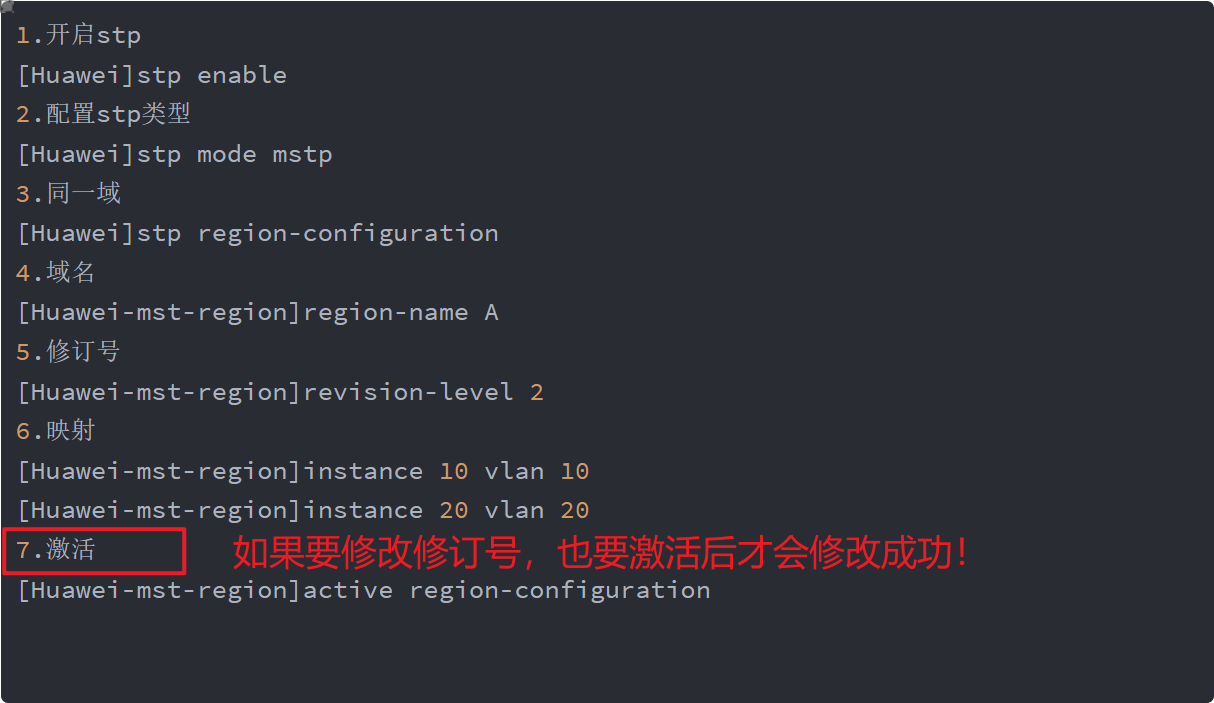

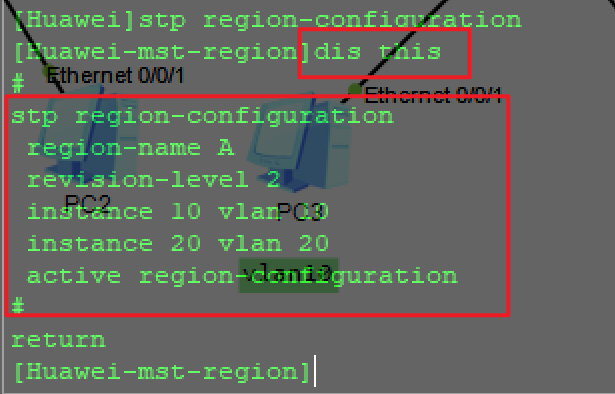

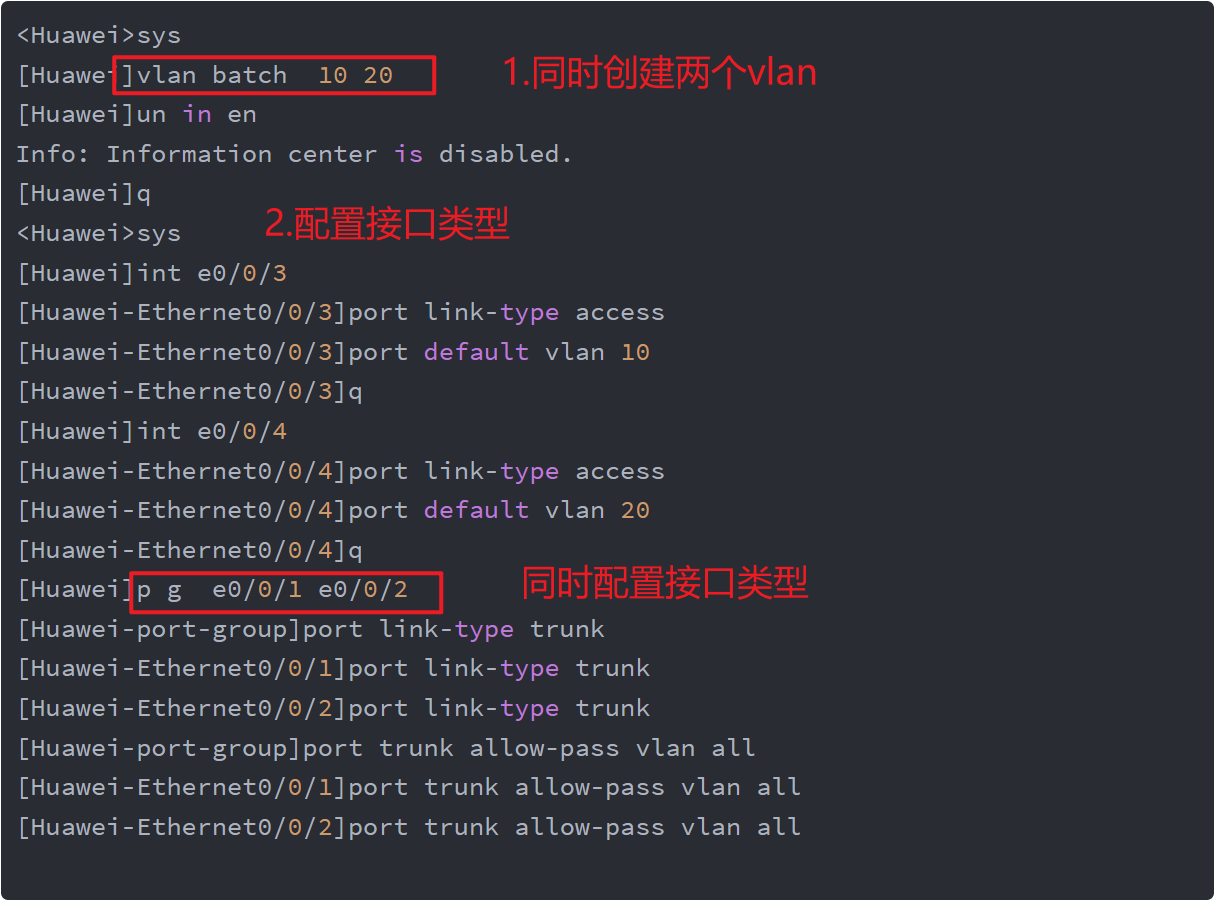

二层交换机（其他交换机同理）

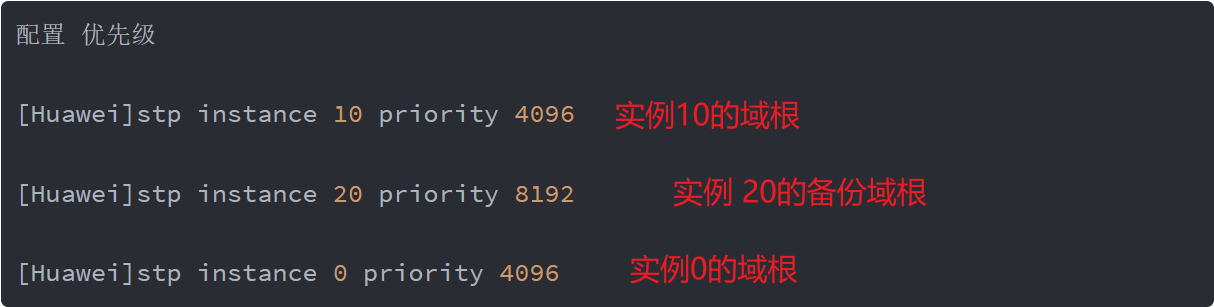

三层交换机（左）

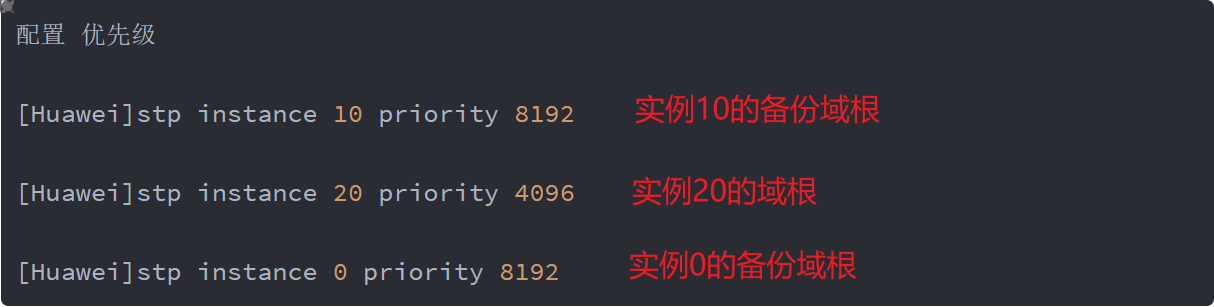

交换机（右）

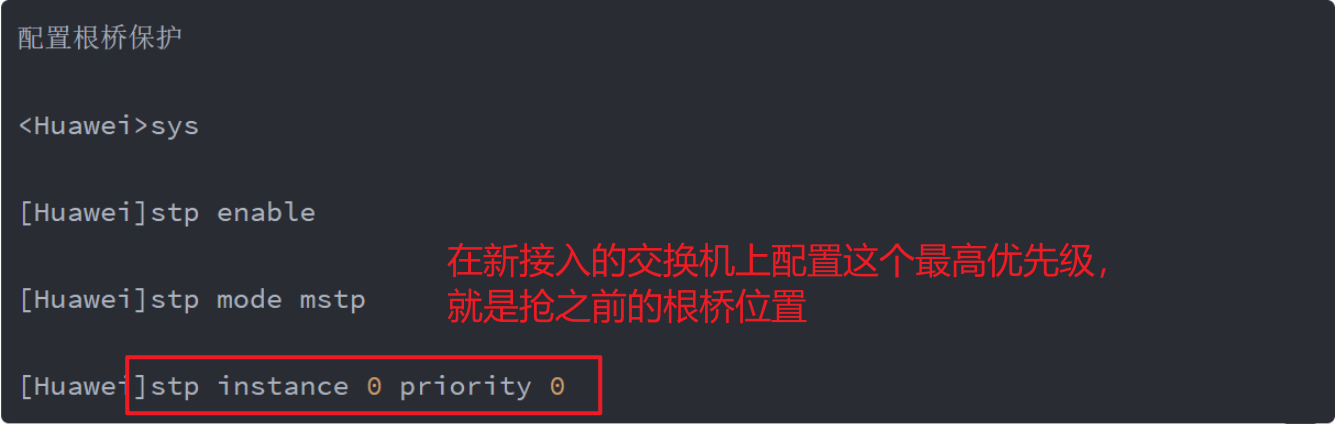

配置根桥保护<Huawei>sys[Huawei]stp enable [Huawei]stp mode mstp[Huawei]stp instance 0 priority 0

三、结果

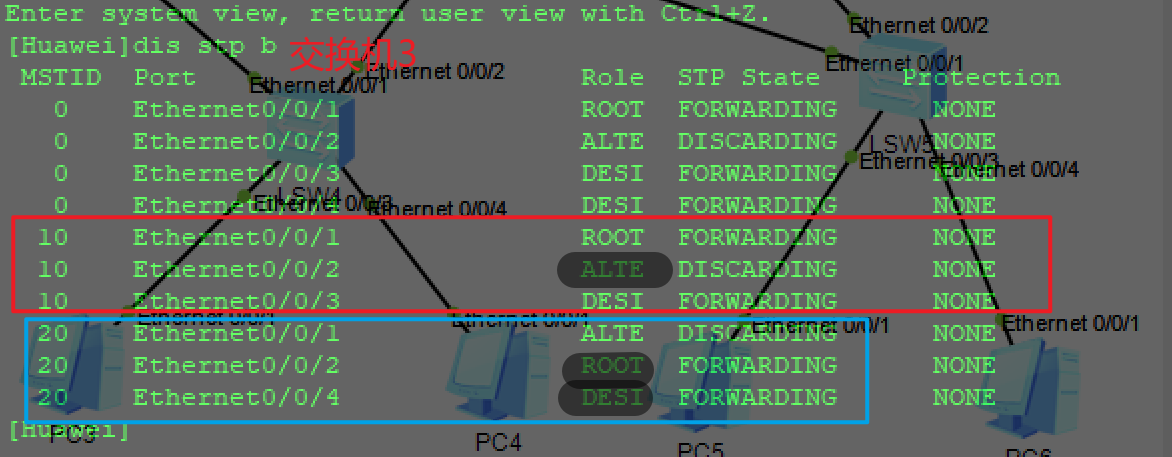

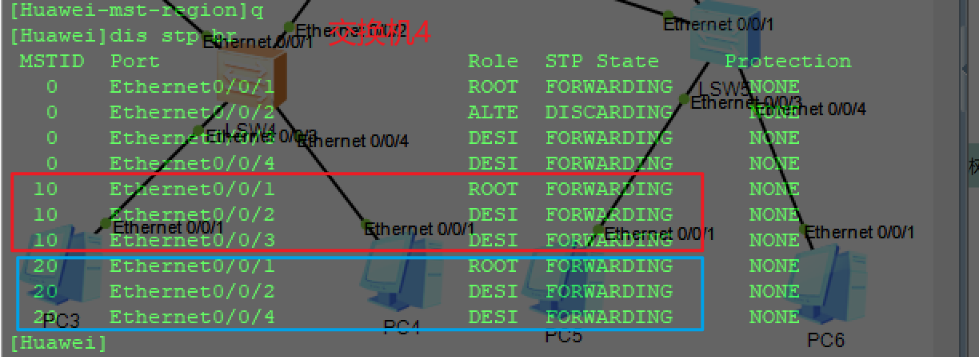

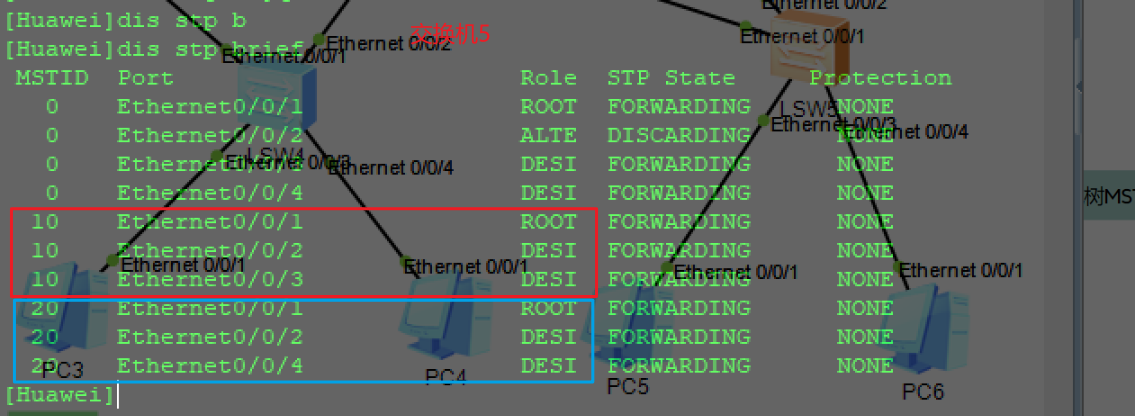

当多个交换机配置为同一 MST 域后，端口角色、状态随生成树实例（MSTI）拓扑计算动态变化，每个交换机端口角色都不一样了。

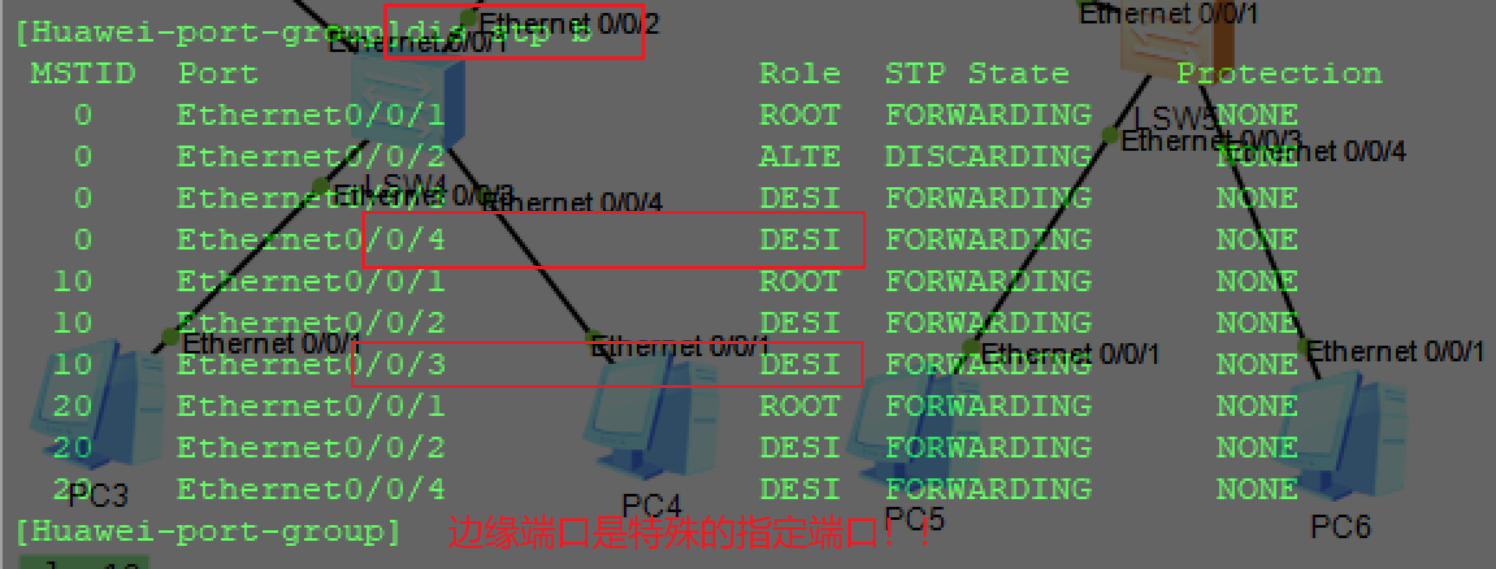

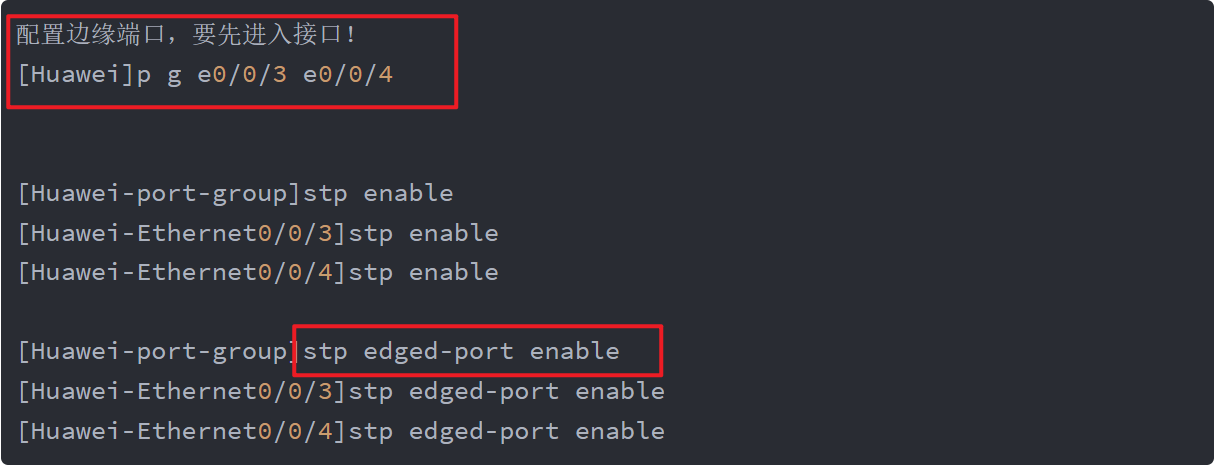

配置边缘端口后

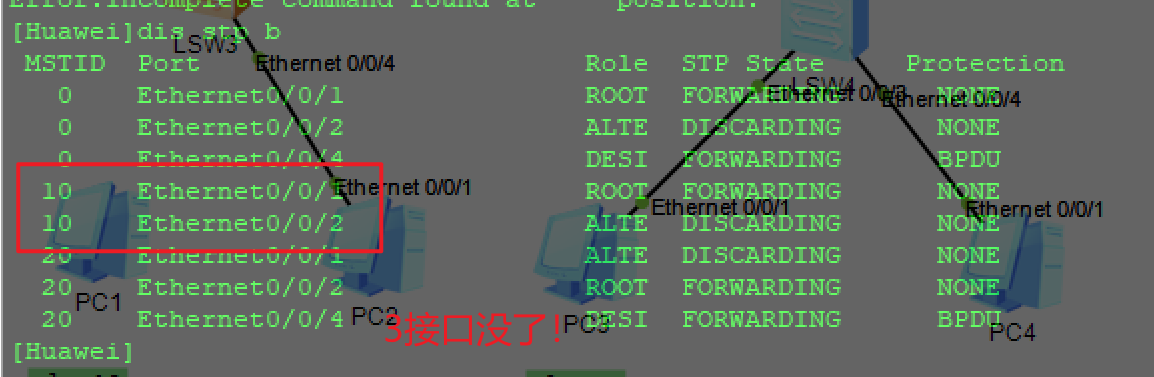

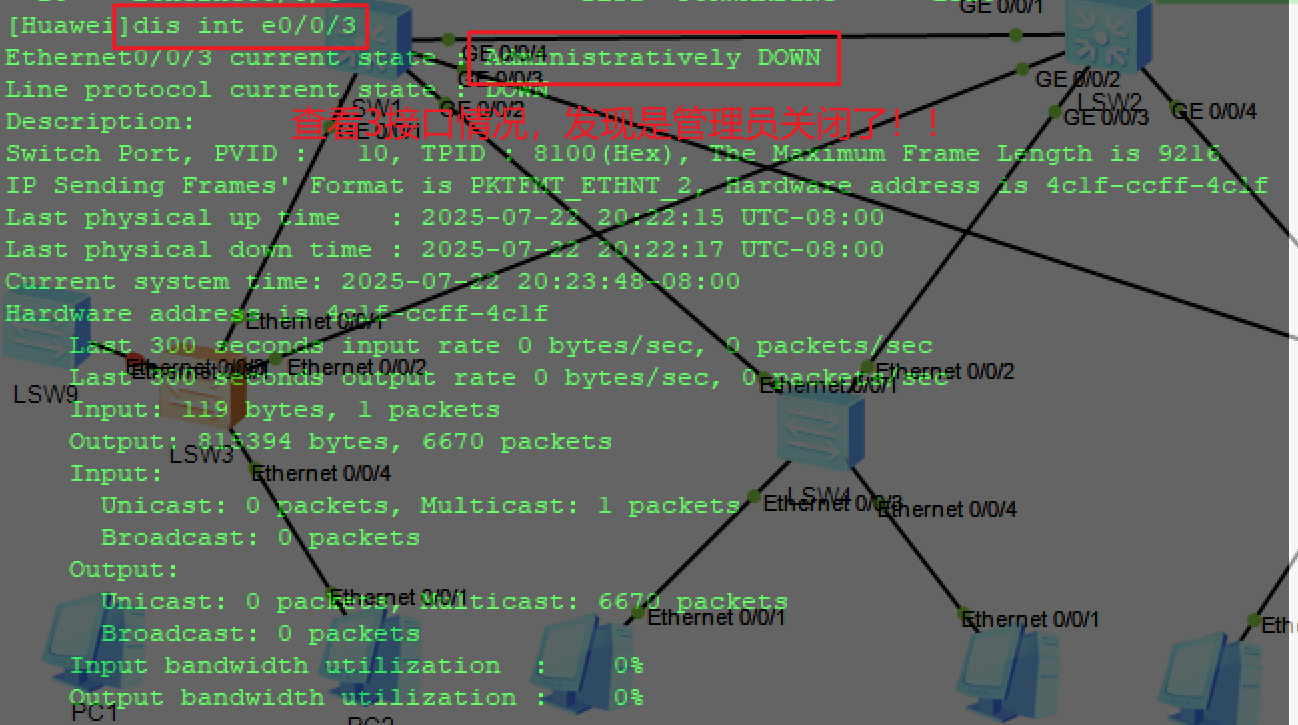

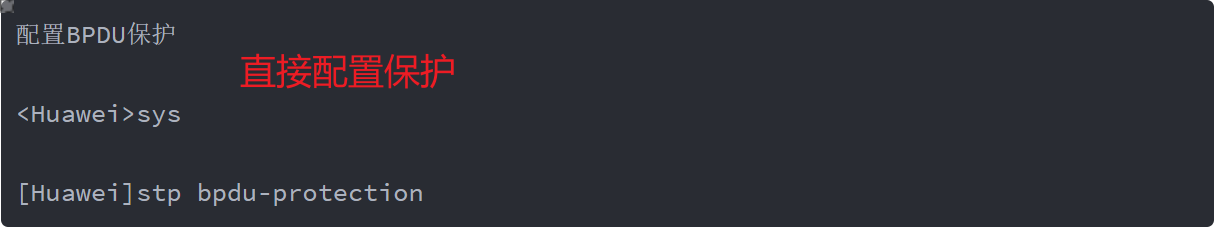

配置BPDU保护，边缘端口接入了交换机后

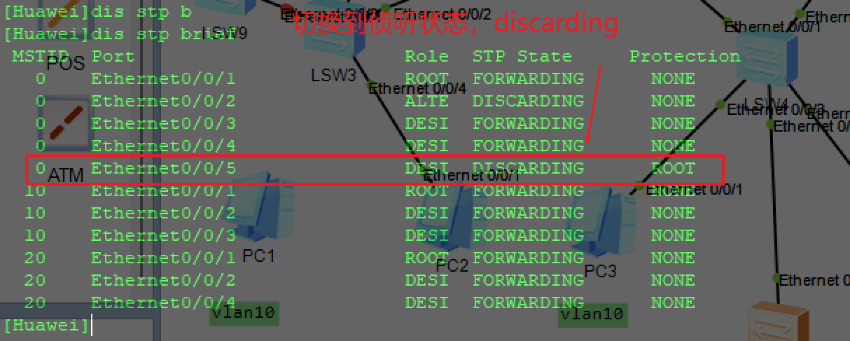

配置根桥保护

四、心得

1.要理解为什么两个三层交换机上一边vlan10优先级设置更高，一遍vlan20优先级更高，还有左边的实例0优先级高，这种最根本的目的就是让左边这个成为实例0、10的域根，而右边的是0、10的备份域根。

2.配置实例的优先级、BPDU保护是在系统试图下配置的

3.设置哪个端口是边缘端口、根桥保护、环路保护都要进入具体接口后具体配置。
