嵌入式学习的第三十三天-进程间通信-UDP
一、网络
1.定义
不同主机间进程通信
主机间在硬件层面互联互通
主机在软件层面互联互通
2.国际网络体系结构
OSI模型（7层）: open system interconnect -------理论模型------定义了网络通信中不同层的协议
1977 国际标准化组织
各种不同体系结构的计算机能在世界范围内互联成网。
应用层:要传输的数据信息，如文件传输，电子邮件等
表示层:数据加密，解密操作，压缩，解压缩
会话层:建立数据传输通道
传输层:传输的方式 UDP TCP 端口号
网络层:实现数据路由 路由器 ip
数据链路层:封装成帧，点对点通信（局域网内通信），差错检测 交换机 ARP
物理层:定义物理设备标准，比如网线，光纤等传输介质 比特流 bit 0 1
协议簇
TCP/IP模型: 工业模型（4层）
应用层:HTTP、HTTPS、FTP、TFTP、MQTT
传输层:TCP、UDP
网络层:IP
网络接口层:网络接口层既是传输数据的物理媒介，也可以为网络层提供一条准确无误的线路
5层
应用层:HTTP、HTTPS、FTP、TFTP、MQTT
传输层:TCP、UDP
网络层:IP
数据链路层:封装成帧，点对点通信（局域网内通信），差错检测 交换机
物理层:定义物理设备标准，比如网线，光纤等传输介质 比特流 bit
3.协议
应用层协议:
FTP:文件传输协议(实现文件上传/下载)
TFTP:简单文件传输协议(实现文件上传/下载)
HTTP:超文本传输协议(实现超文本(集视频、图片、文字于一体的文件类型)传输)
HTTPS:加密版超文本传输协议
MQTT:消息队列遥测传输协议（物联网传输）----减少带宽
DNS域名解析协议
传输层协议:
UDP:用户数据报协议
TCP:传输控制协议
网络层:IP协议
IPv4 32位 IPv6 128位
4.IP地址
IP地址 = 网络位 + 主机位 ----区分不同主机，软件地址
网络位:该IP地址位于哪个网段(局域网)内
主机位:这个网段(局域网)第几台主机
子网掩码:
如：255.255.255.0 （点分十进制 ）
11111111.11111111.11111111.00000000 (计算机存储形式) 32bits
用来区分IP地址的网络位和主机位，搭配IP地址使用。
子网掩码是1的部分对应IP地址的网络位
子网掩码是0的部分对应IP地址的主机位
eg:192.168.0.121/24 24：网络位的位数
网段号: IP地址网络位不变,主机位全为0,则为该IP地址的网段号 网段内的IP能直接通信 192.168.1.0
广播号:IP地址网络位不变,主机位全为1,则为该IP地址的广播号 向广播号发送信息,所有局域网内 IP都能收到此信息 192.168.1.255
网关地址：192.168.1.1
5.IP地址的划分
(1)A类地址:
范围:1.0.0.0 - 126.255.255.255
子网掩码:255.0.0.0 126*2^24
用于管理大规模网络
私有IP地址:10.0.0.0 - 10.255.255.255
127.0.0.0 回环地址
(2)B类地址:
范围:128.0.0.0 - 191.255.255.255
子网掩码:255.255.0.0 2^16
管理大中规模网络
私有IP地址:172.16.0.0 - 172.31.255.255
(3)C类地址:
范围:192.0.0.0 - 223.255.255.255
子网掩码:255.255.255.0 2^8
管理中小规模网络
私有IP地址:192.168.0.0 - 192.168.255.255
(4)D类地址:
224.0.0.0 - 239.255.255.255
组播和广播使用
(5)E类地址:
240.0.0.0 - 255.255.255.254
用来进行实验
公有IP：由电信公司直接分配，并需要付费的IP地址， 可以直接访问internet
私有IP：不能直接访问internet的ip地址
6.端口号
范围：16位的数值 0-65535 2字节
作用：唯一的标识一个进程。每一个应用进程都有一个端口号；通讯时用来区分数据包属于哪一个进程。区分同一主机上的不同网络进程.
分类：
1）任何TCP/IP实现所提供的服务都用1-1023之间的端口号。
http ： 80 FTP： 20/21 TFPT: 69 HTTPS: 443 MQTT： 833
2）端口号从1024-49151是被注册的端口号，被IANA指定为特殊服务使用。
3）从49152-65535是动态或私有端口号。
IP+PORT : 可以找到目标主机上的目标进程

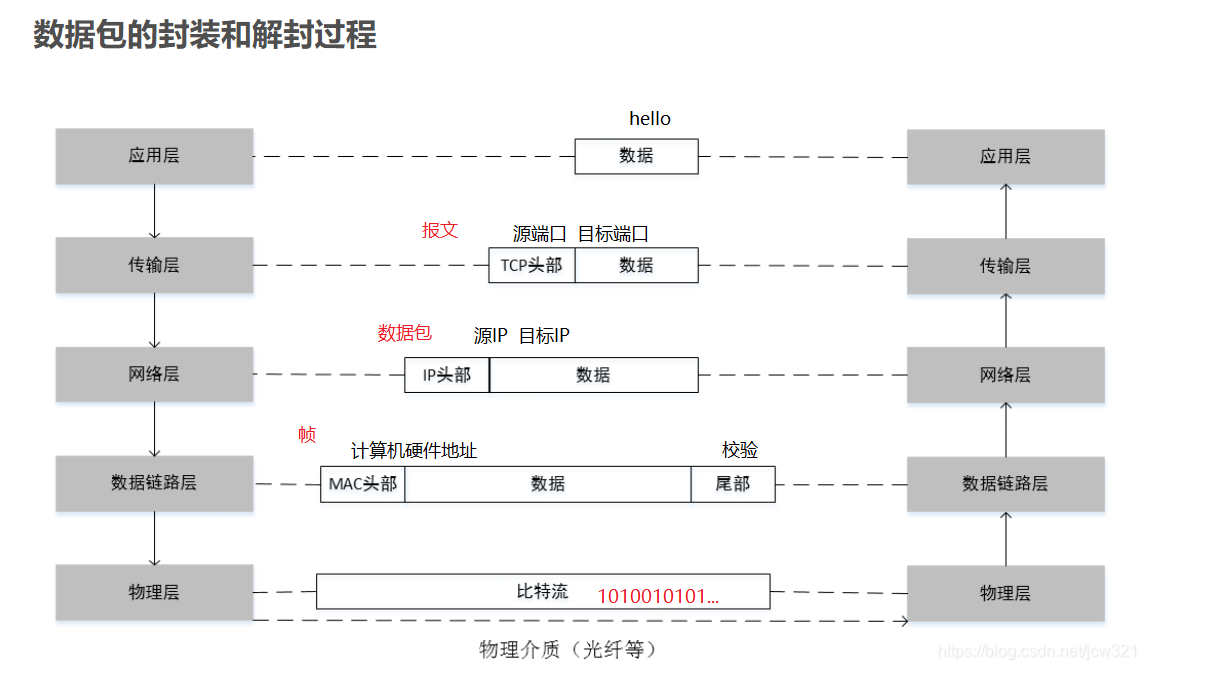

7.TCP/IP封包，拆包过程
二、网络配置

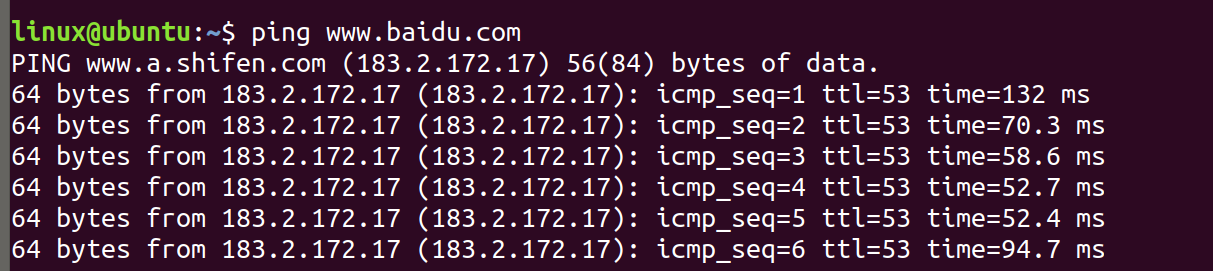

1.ping命令
检查两个主机之间是否网络联通
ping +IP地址/域名
ping www.baidu.com ----->dns(域名解析服务)
2.永久配置IP地址
(1)将虚拟机设置为桥接模式
虚拟机 --》设置---》网络适配器---》桥接模式---》确定
(2)将虚拟机的IP地址桥接到无线网卡上
编辑 --》虚拟网络编辑器---》更改设置---》桥接到能上网的网卡上去---》应用---》确定
(3)设置虚拟机的IP地址
1) 打开虚拟机网卡配置文件:sudo vim /etc/network/interfaces
2)将文件内容修改为如下:自动获取IP地址配置如下:(推荐)
auto lo
iface lo inet loopback
auto ens33
iface ens33 inet dhcp
3)重启网络服务 sudo /etc/init.d/networking restart

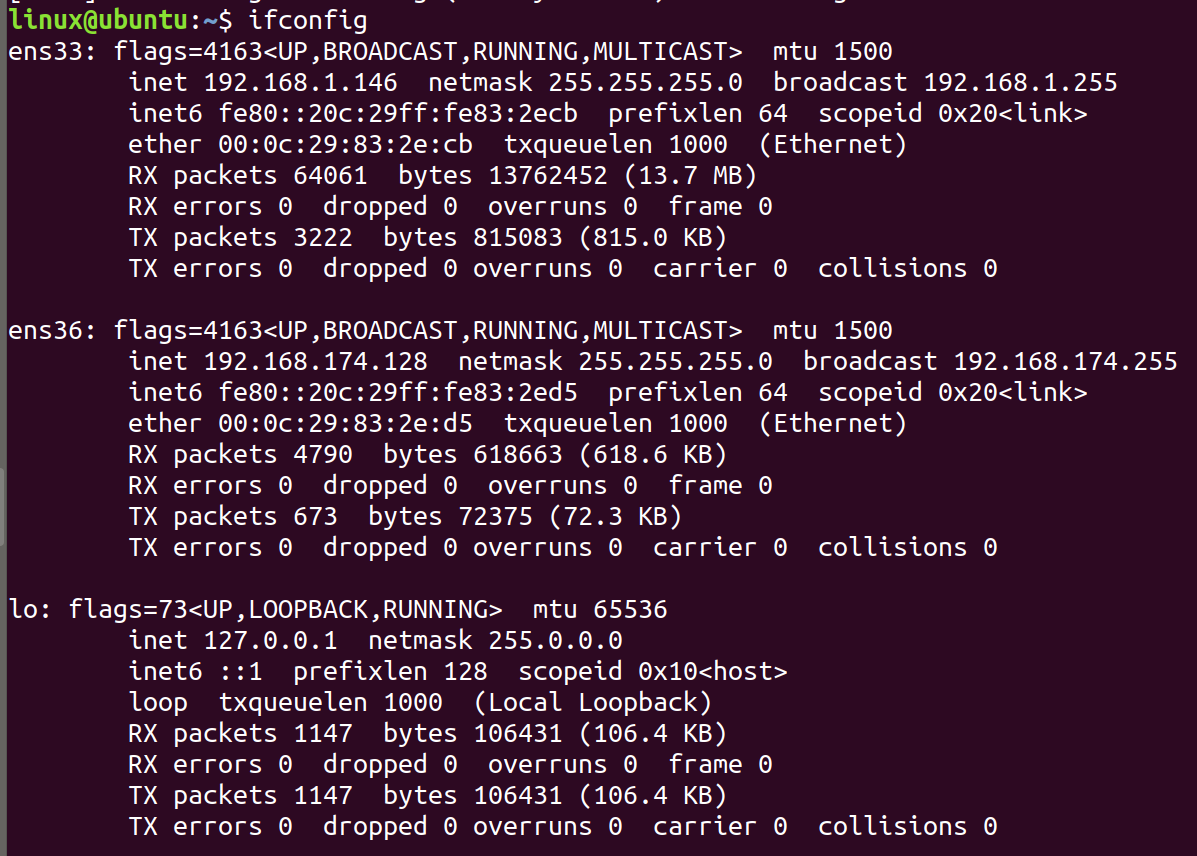

3.ifconfig命令
查看当前操作系统中网卡信息
ens33:虚拟机中的网卡
lo:回环地址(127.0.0.1)
inet:IPv4地址
netmask:子网掩码
broadcast:广播号
inet6:IPv6地址
ether:MAC地址
三、网络编程之 UDP
UDP(User Datagram Protocol):用户数据报协议---传输层
1.特性
(1).发送数据时不需要建立链接，节省资源开销
(2).不安全不可靠的协议 (尽最大交付的协议,可能存在丢包,乱序)//一般用在实时性比较高的广播，组播//vnc
(3).面向报文。
(4).资源开销小,效率高.
应用:允许数据丢失,要求实时性高的场景

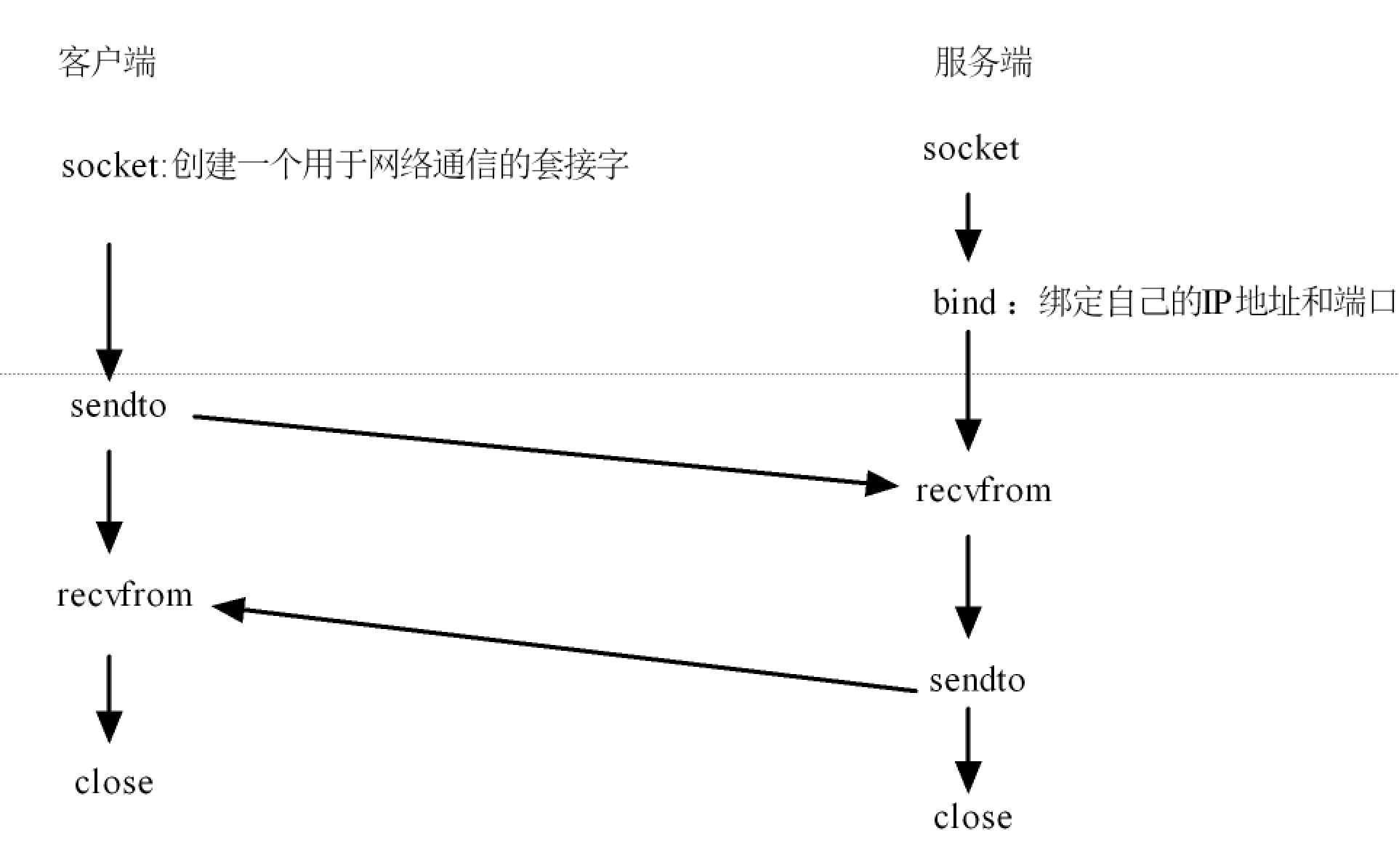

2.网络编程模型
B/S :browser/server-->浏览器/服务器
(1)通用的客户端 (2)客户端无需开发 (3)请求的资源均来自于服务端
C/S :client/server--->客户端/服务器
(1)专用的客户端 (2)客户端和服务端都需开发 (3) 客户端可以存储部分资源
3.编程
网络套接字:文件描述符 为网络通信抽象出的一个通信端口
(1).socket
套接字:通信对象的抽象, 网络通信的端口，一个通信链的句柄。
int socket(int domain, int type, int protocol);
功能:创建一个用来通信的接口（文件描述符)
参数:domain:通信的协议族(AF_INET:IPv4协议族 AF_INET6:IPv6)
type:SOCK_DGRAM:数据报套接字 (UDP使用此类型)
SOCK_STEAM:流式套接字 (TCP使用此类型)
SOCK_RAW:原始套接字
protocol:默认传0 按照协议的默认属性创建
返回值:成功返回用来进行通信的文件描述符;失败返回-1
(2).sendto
ssize_t sendto(int sockfd, const void *buf, size_t len, int flags,
const struct sockaddr *dest_addr, socklen_t addrlen);
功能:向一个IP地址和端口发送数据信息
端口号:区分一台主机不同的应用程序(0 - 65535)
参数:sockfd:套接字文件描述符
buf:发送数据空间首地址
len:发送数据的长度
flags:发送数据属性(默认为0)
dest_addr:目的IP地址和端口
addrlen:目的IP地址和端口的长度
返回值:成功返回实际发送字节数;失败返回-1
man 7 ip
struct sockaddr_in {
sa_family_t sin_family; /* address family: AF_INET */
in_port_t sin_port; /* port in network byte order */
struct in_addr sin_addr; /* internet address */
};
struct in_addr {
uint32_t s_addr; /* address in network byte order */
};

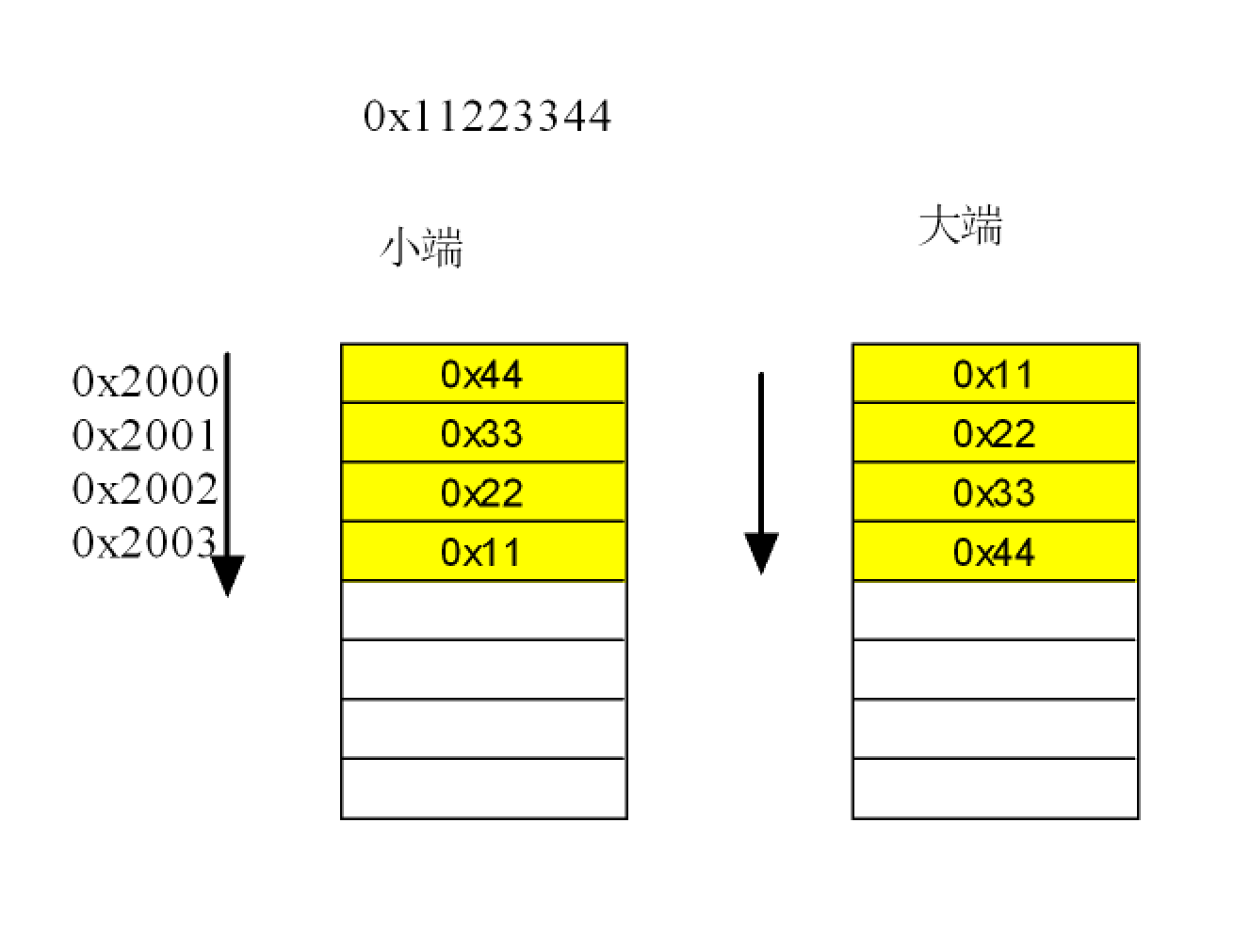

网络字节序:大端 主机字节序:小端
(3).htons----》主机转网络字节序
主机：小端 host 网络：大端 network
uint32_t htonl(uint32_t hostlong); 主机转网络
uint16_t htons(uint16_t hostshort); 主机转网络
uint32_t ntohl(uint32_t netlong); 网络转主机
uint16_t ntohs(uint16_t netshort); 网络转主机
h:host n:net l:long s:short
(4).inet_addr
in_addr_t inet_addr(const char *cp);
功能:将字符串IP地址转换成二进制IP地址形式
char *inet_ntoa(struct in_addr in);
功能：将二进制ip转换成字符串
(5).recvfrom
ssize_t recvfrom(int sockfd, void *buf, size_t len, int flags,
struct sockaddr *src_addr, socklen_t *addrlen);
功能:接收网络发送的数据信息
参数:sockfd:套接字文件描述符
buf:存放数据空间首地址
len:最大能够接收的字节数
flags:属性默认为0(阻塞方式)
src_addr:存放发送端IP地址信息的空间首地址
addrlen:想要接收的数据长度的空间首地址
返回值:成功返回实际接收字节数;失败返回-1
具有阻塞功能(直到接收到数据,才会继续向下执行
(6).bind
int bind(int sockfd, const struct sockaddr *addr,socklen_t addrlen);
功能:将一个套接字与IP地址和端口号绑定(只能绑定自己的IP地址)
参数:sockfd:套接字文件描述符
addr:保存自己IP地址和端口号结构体首地址
addrlen:地址的长度
返回值:成功返回0;失败返回-1
4.UDP 报文头
UDP首部有8个字节，由4个字段构成，每个字段都是两个字节：
+----------------------------------------------------------+
| 16位源端口 (2字节) | 16位目的端口(2字节) |
|-------------------------------------------------------------|
| 16位数据长度(2字节) | 16位校验和 (2字节) |
|-------------------------------------------------------------|
| 数据 |
+--------------------------------------------- --------------+
(1).源端口： 源主机的应用程序使用的端口号。
(2).目的端口：目的主机的应用程序使用的端口号。
(3).长度：是指UDP头部和UDP数据的字节长度。因为UDP头 部长度为8字节，所以该字段的最小值为8。
(4).校验和：检测UDP数据报在传输中是否有错，有错则丢弃。

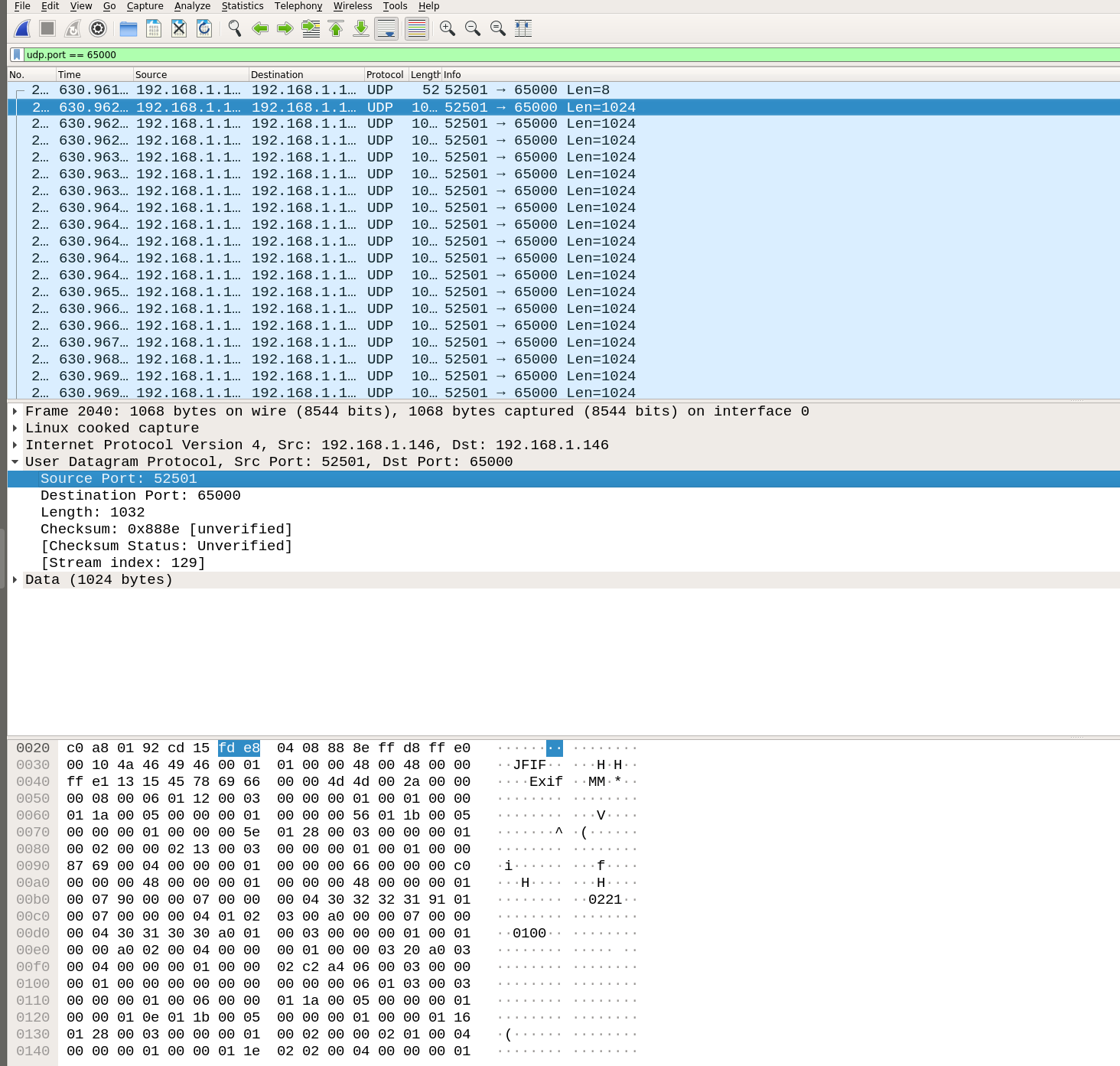

四、wireshark抓包工具的使用
1. 在线安装wireshark抓包工具
sudo apt-get install wireshark
sudo wireshark //启动wireshark
2. wireshark作用
可以抓取通过网卡的数据包 用于软件代码出错调试和错误分子
3.使用方法
(1). sudo wireshark
(2). 选择网卡 双击any网卡
(3). 选择过滤条件 tcp.port == 80 || udp.port == 80
(4). 进行一次网络通信
五、练习
1.使用UDP实现局域网内两个人的全双工聊天
//ser.c
#include "head.h"int init_udp_ser(const char *ip, unsigned short port)
{int sockfd = socket(AF_INET, SOCK_DGRAM, 0);if (sockfd < 0){perror("fail socket");return -1;}struct sockaddr_in seraddr;seraddr.sin_family = AF_INET;seraddr.sin_port = htons(port);seraddr.sin_addr.s_addr = inet_addr(ip);int ret = bind(sockfd, (struct sockaddr *)&seraddr, sizeof(seraddr));if (ret < 0){perror("fail bind");return -1;}return sockfd;
}int main(int argc, const char *argv[])
{int sockfd = init_udp_ser("192.168.1.162", 50000);if (sockfd < 0){return -1;}char buff[1024] = {0};struct sockaddr_in cliaddr;socklen_t clilen = sizeof(cliaddr);recvfrom(sockfd, buff, sizeof(buff), 0, (struct sockaddr *)&cliaddr, &clilen);pid_t pid = fork();if (pid > 0){while (1){memset(buff, 0, sizeof(buff));ssize_t size = recvfrom(sockfd, buff, sizeof(buff), 0, NULL, NULL);if (size < 0){perror("fail recvfrom");close(sockfd);return -1;}printf("A-->B : %s\n", buff);}close(sockfd);}else if (0 == pid){while (1){memset(buff, 0, sizeof(buff));fgets(buff, sizeof(buff), stdin);sendto(sockfd, buff, strlen(buff), 0, (struct sockaddr *)&cliaddr, clilen);}close(sockfd);}else{perror("fail fork");return -1;}return 0;
}
//cli.c
#include "head.h"struct sockaddr_in seraddr;int init_udp_cli()
{int sockfd = socket(AF_INET, SOCK_DGRAM, 0);if (sockfd < 0){perror("fail socket");return -1;}seraddr.sin_family = AF_INET;seraddr.sin_port = htons(50000);seraddr.sin_addr.s_addr = inet_addr("192.168.1.162");return sockfd;
}int main(int argc, const char *argv[])
{int sockfd = init_udp_cli();if (sockfd < 0){return -1;}sendto(sockfd, "hello", 5, 0, (struct sockaddr *)&seraddr, sizeof(seraddr));pid_t pid = fork();if (pid > 0){char buff[1024] = {0};while (1){memset(buff, 0, sizeof(buff));fgets(buff, sizeof(buff), stdin);ssize_t size = sendto(sockfd, buff, strlen(buff), 0, (struct sockaddr *)&seraddr, sizeof(seraddr));if (size < 0){perror("fail sendto");close(sockfd);return -1;}}close(sockfd);}else if (0 == pid){char buff[1024] = {0};while (1){memset(buff, 0, sizeof(buff));ssize_t size = recvfrom(sockfd, buff, sizeof(buff), 0, NULL, NULL);if (size < 0){perror("fail recvfrom");close(sockfd);return -1;}printf("B-->A: %s\n", buff);}close(sockfd);}else{perror("fail fork");return -1;}return 0;
}
#ifndef __HEAD_H__
#define __HEAD_H__#include <stdio.h>
#include <sys/types.h> /* See NOTES */
#include <sys/socket.h>
#include <netinet/in.h>
#include <netinet/ip.h> /* superset of previous */
#include <arpa/inet.h>
#include <unistd.h>
#include <string.h>#endif
2. 使用UDP实现一个文件的传输
//ser.c
#include "head.h"int init_udp_ser(const char *ip, unsigned short port)
{int sockfd = socket(AF_INET, SOCK_DGRAM, 0);if (sockfd < 0){perror("fail socket");return -1;}struct sockaddr_in seraddr;seraddr.sin_family = AF_INET;seraddr.sin_port = htons(port);seraddr.sin_addr.s_addr = inet_addr(ip);int ret = bind(sockfd, (struct sockaddr *)&seraddr, sizeof(seraddr));if (ret < 0){perror("fail bind");return -1;}return sockfd;
}int recv_file(int sockfd, const char *filename)
{int fd = open(filename, O_WRONLY | O_CREAT | O_TRUNC, 0664);if (fd < 0){perror("fail open file");return -1;}char buff[1024] = {0};off_t len;recvfrom(sockfd, &len, sizeof(len), 0, NULL, NULL);printf("len = %ld\n", len);while (1){ssize_t size = recvfrom(sockfd, buff, sizeof(buff), 0, NULL, NULL);len -= size;write(fd, buff, size);printf("len = %ld\n", len);if (len <= 0){break;}}close(fd);
}int main(int argc, const char *argv[])
{int sockfd = init_udp_ser("192.168.1.162", 50000);if (sockfd < 0){return -1;}recv_file(sockfd, "2.jpg");close(sockfd);return 0;
}
#include "head.h"struct sockaddr_in seraddr;int init_udp_cli()
{int sockfd = socket(AF_INET, SOCK_DGRAM, 0);if (sockfd < 0){perror("fail socket");return -1;}seraddr.sin_family = AF_INET;seraddr.sin_port = htons(50000);seraddr.sin_addr.s_addr = inet_addr("192.168.1.162");return sockfd;
}int send_file(int sockfd, const char *filename)
{int fd = open(filename, O_RDONLY);if (fd < 0){perror("fail open file");return -1;}char buff[1024] = {0};off_t len = lseek(fd, 0, SEEK_END);lseek(fd, 0, SEEK_SET);sendto(sockfd, &len, sizeof(len), 0, (struct sockaddr *)&seraddr, sizeof(seraddr));printf("len = %ld\n", len);while (1){ssize_t size = read(fd, buff, sizeof(buff));if (size <= 0){break;}size = sendto(sockfd, buff, size, 0, (struct sockaddr *)&seraddr, sizeof(seraddr));if (size < 0){perror("fail sendto");close(fd);return -1;}usleep(1);}close(fd);return 0;
}int main(int argc, const char *argv[])
{int sockfd = init_udp_cli();if (sockfd < 0){return -1;}send_file(sockfd, "1.jpg");close(sockfd);return 0;
}
