STM32F1使用volatile关键字避免内存优化
使用volatile关键字避免内存访问优化问题
在STM32的固件库中，我们经常会看到类似__IO uint32_t CRL;这样的定义。
这里的__IO实际上是一个宏，它的作用是为了确保编译器在优化代码时不会错误地优化掉对寄存器的访问。
在STM32开发中，__IO uint32_t CRL;这种写法是ST官方库中的关键设计，__IO宏的定义和作用如下：
1. __IO宏的本质

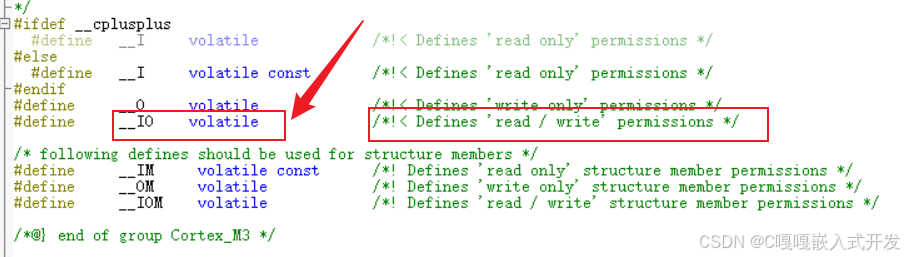

stm32F1在core_cm3.h中定义
#define __IO volatile
因此__IO uint32_t CRL实际等价于：
volatile uint32_t CRL;
2. volatile关键字的作用
-
寄存器是易变的：硬件寄存器的值可能会在程序控制之外被改变（例如，状态寄存器可能因为外部事件而改变）。如果编译器不知道这一点，它可能会进行一些优化，比如将寄存器值缓存到寄存器中，而不是每次都从内存地址读取。这会导致程序无法正确读取到寄存器的最新状态。
-
防止编译器优化：
volatile关键字告诉编译器，这个变量是“易变的”，每次访问它时都必须从内存中读取，不能做任何缓存优化。同时，对该变量的写操作也必须直接写入内存，不能延迟或合并写操作。
3. 为什么寄存器必须用volatile
| 场景 | 无volatile后果 | 有volatile保证 |
|---|---|---|
| 状态寄存器轮询 | 优化后只读一次，死循环 | 每次循环都重新读取硬件状态 |
| 连续配置多个寄存器 | 合并写操作导致时序错误 | 严格按代码顺序执行写操作 |
| DMA传输中的标志位检查 | 编译器忽略硬件自动更新的值 | 实时检测硬件变化 |
4. 真实案例解析
以GPIO配置代码为例：
// 无volatile的危险写法
uint32_t *CRL = (uint32_t*)0x40010800;
*CRL = 0x01; // 配置CRL
*CRL = 0x02; // 编译器可能优化掉前一条语句/*如果没有`volatile`修饰，编译器可能会认为步骤1是多余的（因为步骤2会覆盖步骤1），从而优化掉步骤1。但在硬件操作中，这两步都是必要的（比如，可能需要在两个状态之间产生一个延时）。使用`volatile`后，编译器会保留这两次写操作。*/// 正确方式（使用__IO）
GPIOA->CRL = 0x01; // 立即生效
GPIOA->CRL = 0x02; // 必定执行两次写操作
5. ST库的完整寄存器定义
在标准外设库中，__IO常与其他修饰符配合使用：
#define __I volatile const // 只读寄存器(如IDR)
#define __O volatile // 只写寄存器(如BSRR)
#define __IO volatile // 读写寄存器typedef struct {__IO uint32_t CRL; // 控制寄存器(可读写)__I uint32_t IDR; // 输入寄存器(只读)__O uint32_t BSRR; // 置位/复位寄存器(只写)
} GPIO_TypeDef;
6. 深入原理：内存访问优化问题
编译器在以下情况会进行危险优化：
// 伪代码示例
uint32_t temp = *reg;
temp |= 0x01; // 第一次读取
*reg = temp; // 写入temp = *reg; // 编译器"聪明"地跳过实际读取
temp |= 0x02; // 使用缓存值操作
*reg = temp; // 丢失中间状态！
使用volatile后强制生成真实汇编指令：
ldr r0, [reg_addr] ; 实际读取
orr r0, #0x01
str r0, [reg_addr] ; 实际写入
ldr r0, [reg_addr] ; 再次实际读取(不被优化)
orr r0, #0x02
str r0, [reg_addr]
7. 特殊场景：双缓冲区寄存器
某些外设(如DMA、CAN)有双缓冲区寄存器，必须配合volatile和内存屏障：
__IO uint32_t *buffer = ®->DTBUF;
*buffer = data1; // 写第一个缓冲区__DSB(); // 数据同步屏障，确保写入完成*buffer = data2; // 写第二个缓冲区
最佳实践：
- 所有硬件寄存器地址必须用
volatile指针访问- 多核系统需额外添加内存屏障指令(
__DSB()/__ISB())- 中断共享变量同样需要
volatile修饰
最佳实践：
- 所有硬件寄存器地址必须用
volatile指针访问- 多核系统需额外添加内存屏障指令(
__DSB()/__ISB())- 中断共享变量同样需要
volatile修饰
这种设计确保了C代码对硬件的精确控制，是嵌入式开发区别于普通应用开发的关键特性之一
