A1-静态Mpls

news 2025/7/23 23:28:27

MPLS基础

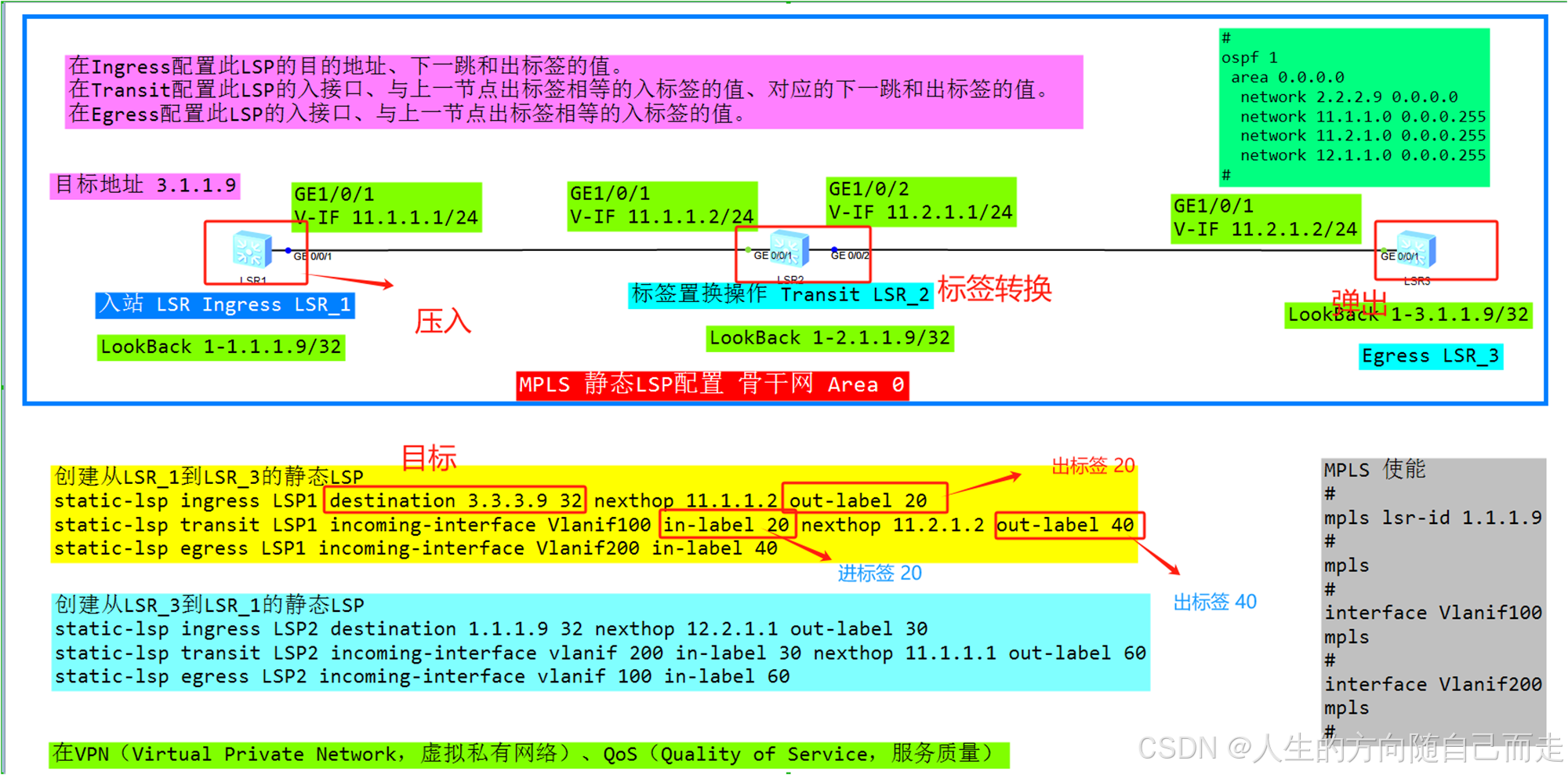

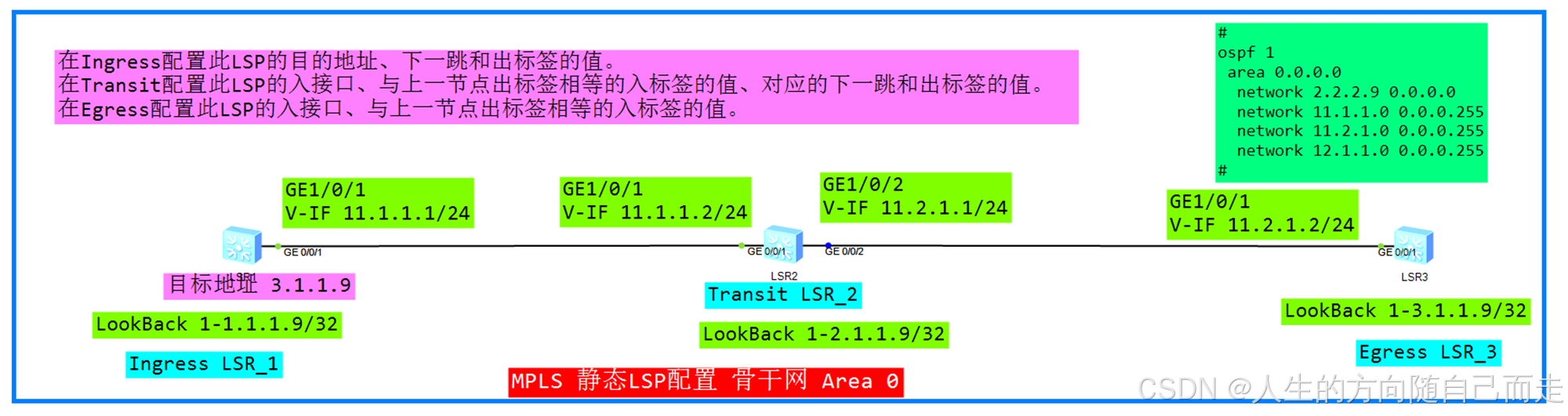

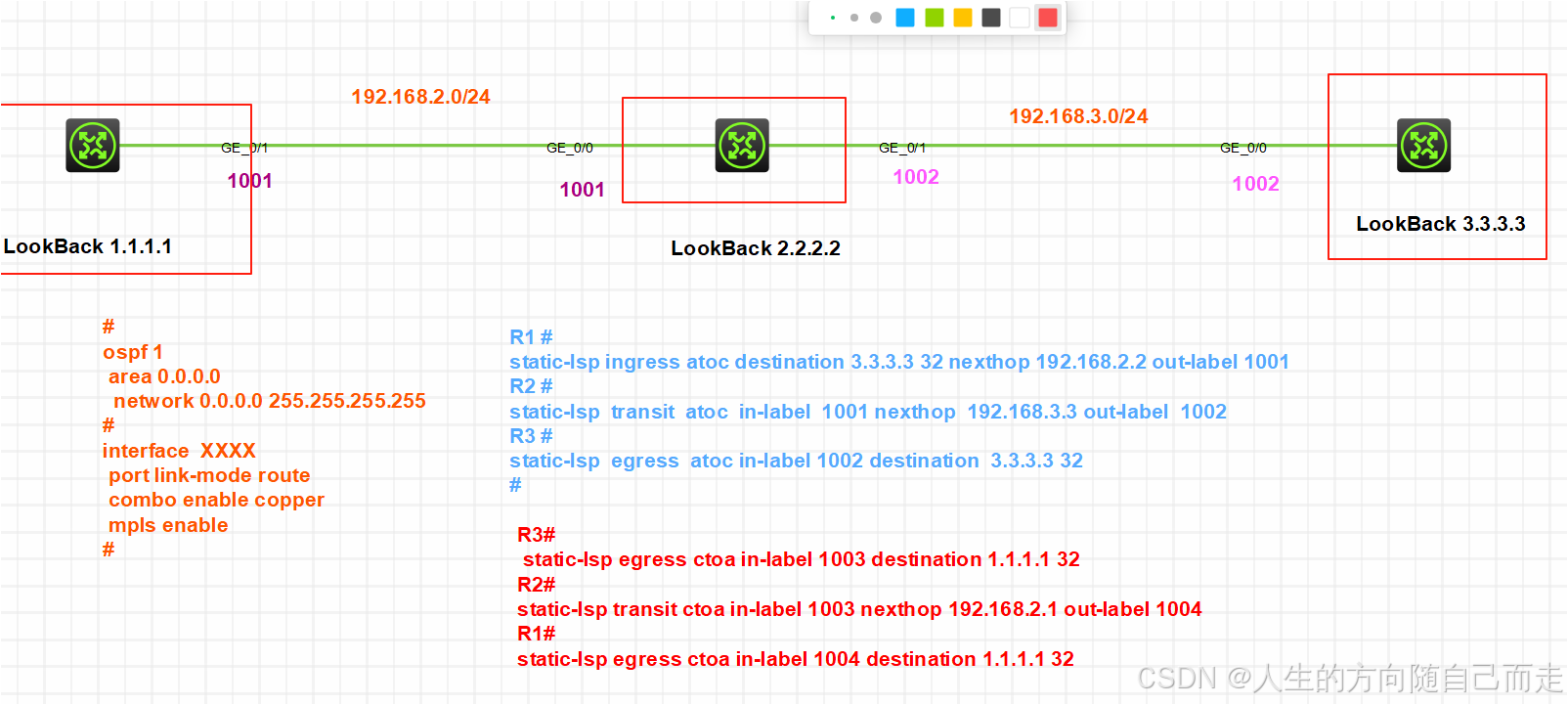

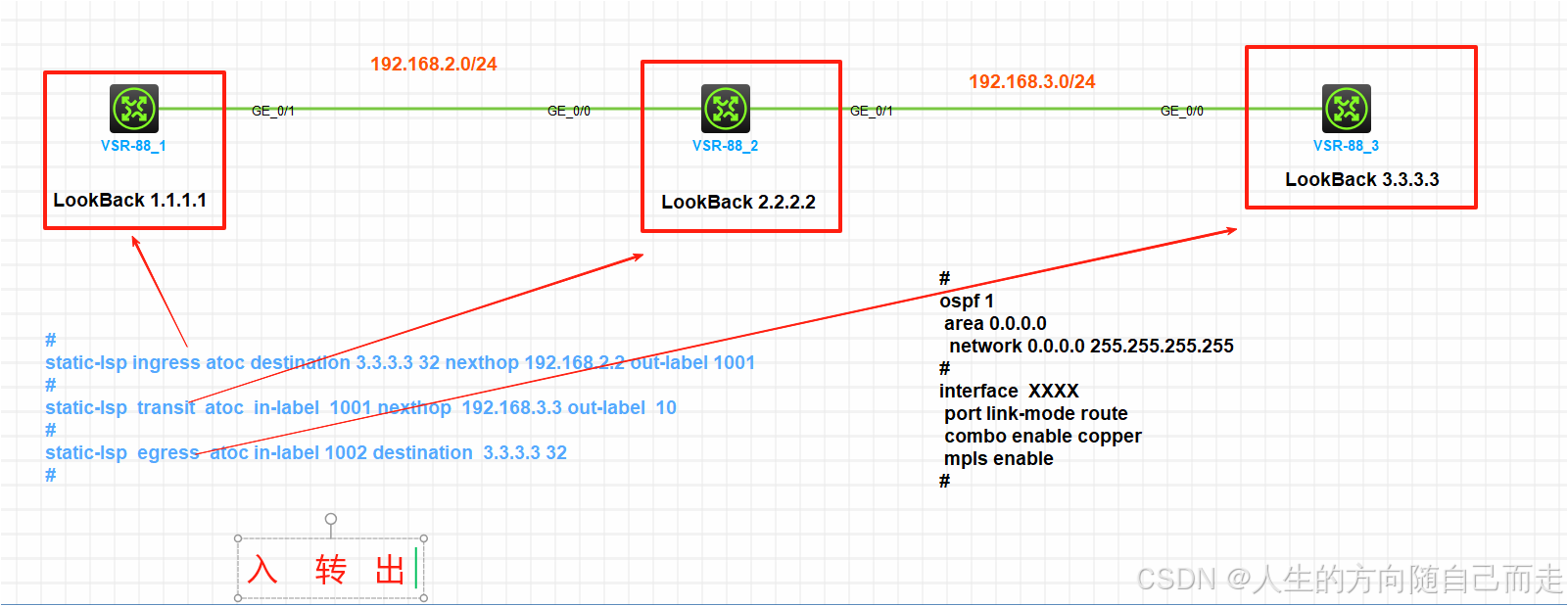

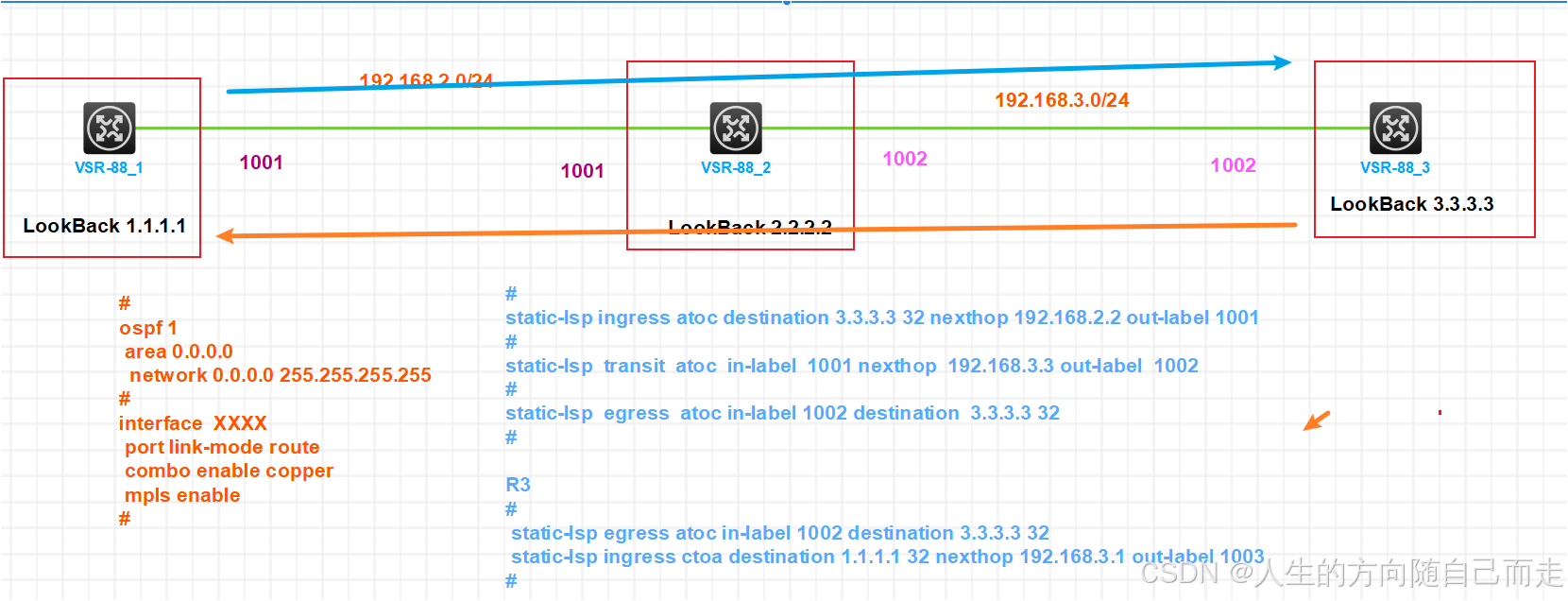

组网

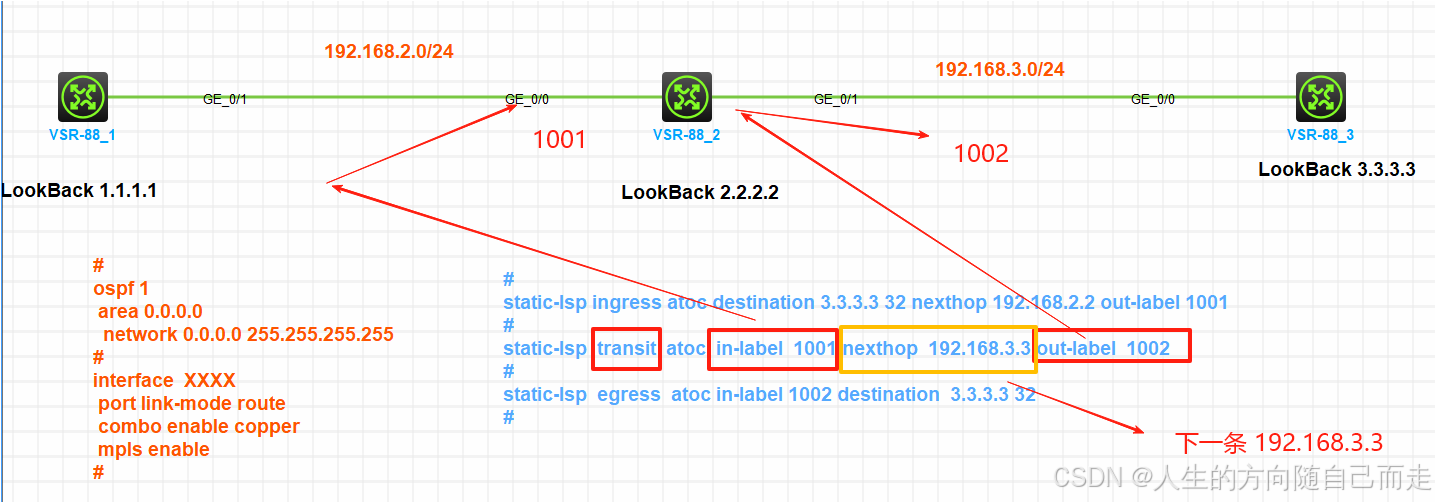

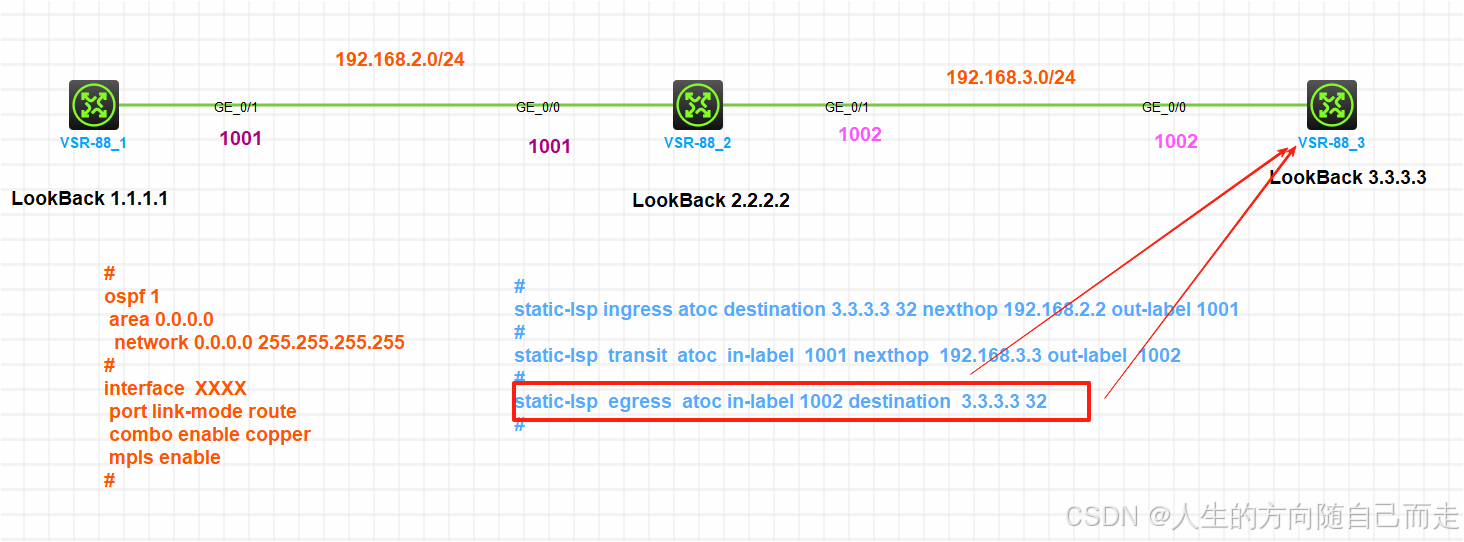

观察R1-R2-R3标签的变化

MPLS-简介介绍

R1

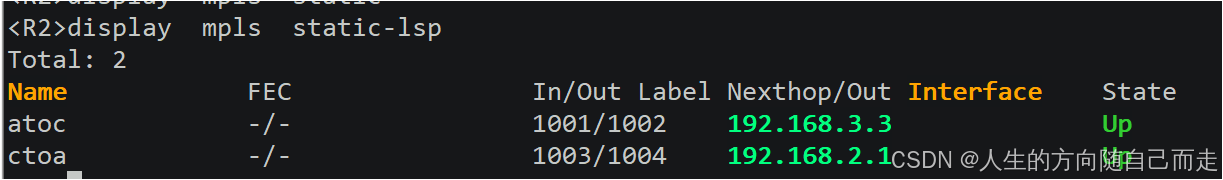

R2

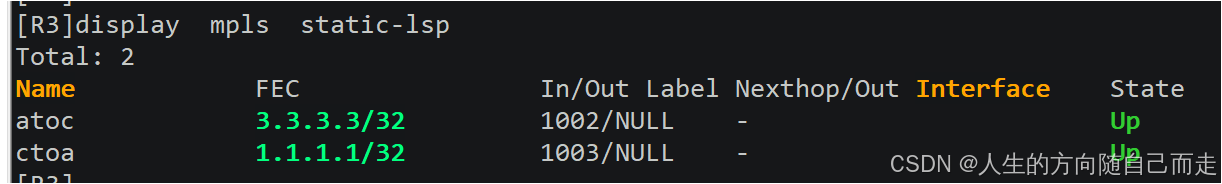

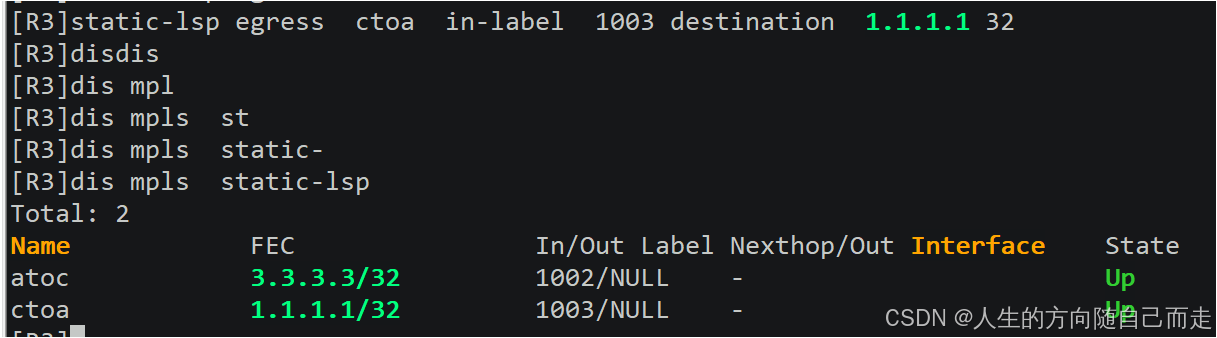

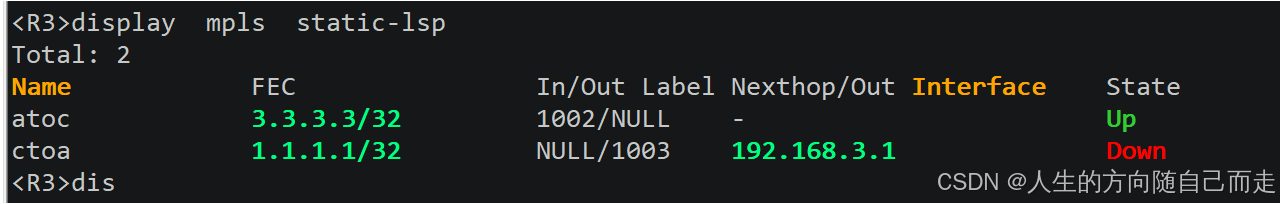

R3

解释

static-cr-lsp egress
- 用途：将本设备配置为静态CR-LSP（约束路由标签交换路径）的出节点（Egress Node）。

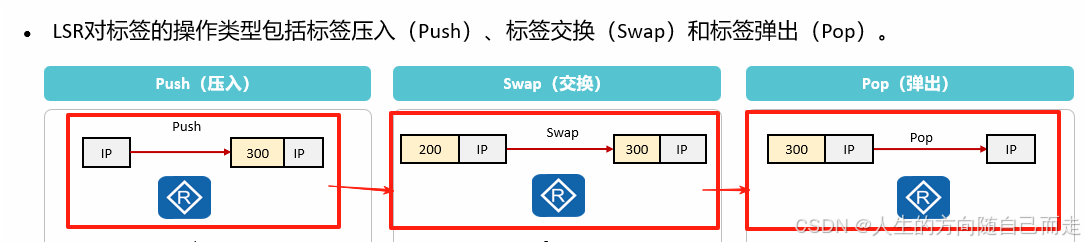

- 作用：在此节点弹出标签，还原原始报文并进行下一层转发。
- 关键参数：
  - lsp-name：静态CR-LSP名称（1-15个字符，区分大小写）。
  - in-label：指定入标签值（范围16-1023）。
- 特殊说明：
  - 若倒数第二跳节点的出标签值为0或3（显式空标签），则无需配置本节点。
  - 入标签必须全局唯一，避免与静态LSP/PW冲突（冲突会导致CR-LSP不可用）。
static-cr-lsp ingress
- 用途：将本设备配置为静态CR-LSP的入节点（Ingress Node）。
- 作用：为报文添加初始标签并转发至下一跳。
- 关键参数：
  - nexthop/outgoing-interface：指定下一跳IP地址或出接口。
  - out-label：指定出标签值（范围16-1048575）。
  - bandwidth：可选带宽参数（按流量等级预留带宽）。
- 限制：下一跳地址不能是本地设备的公网IP地址。
static-cr-lsp transit
- 用途：将本设备配置为静态CR-LSP的中间节点（Transit Node）。
- 作用：执行标签交换（入标签替换为出标签）。
- 关键参数：
  - in-label：入标签值（接收报文的标签）。
  - out-label：出标签值（转发报文的标签）。
- 核心规则：
  - 上游节点的出标签必须与下游节点的入标签相同。
  - 同一设备上静态CR-LSP与静态LSP的入标签不能冲突

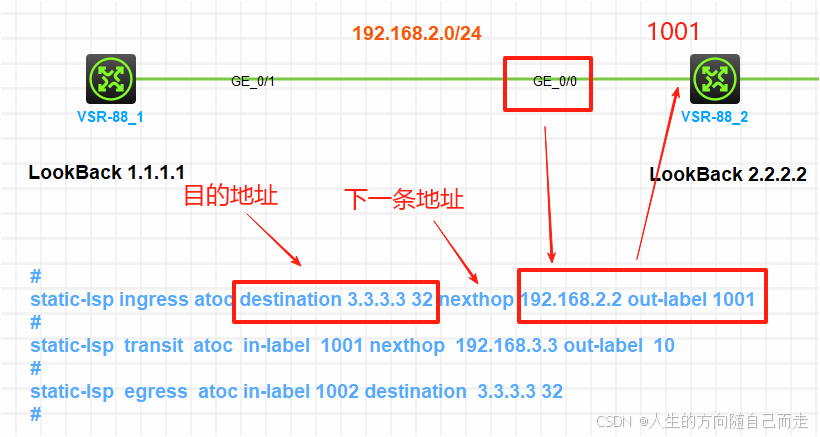

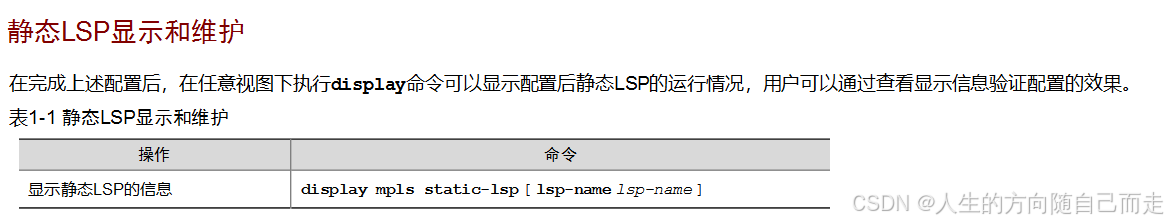

MPLS-详细介绍

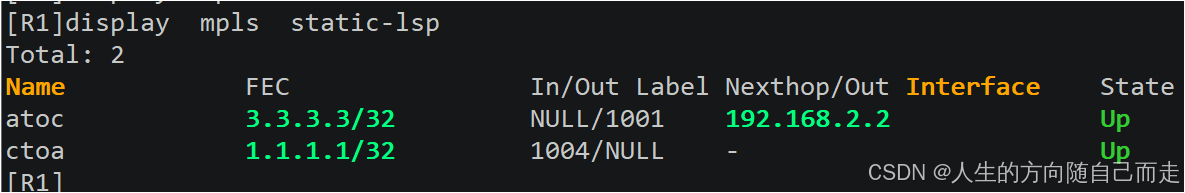

R1

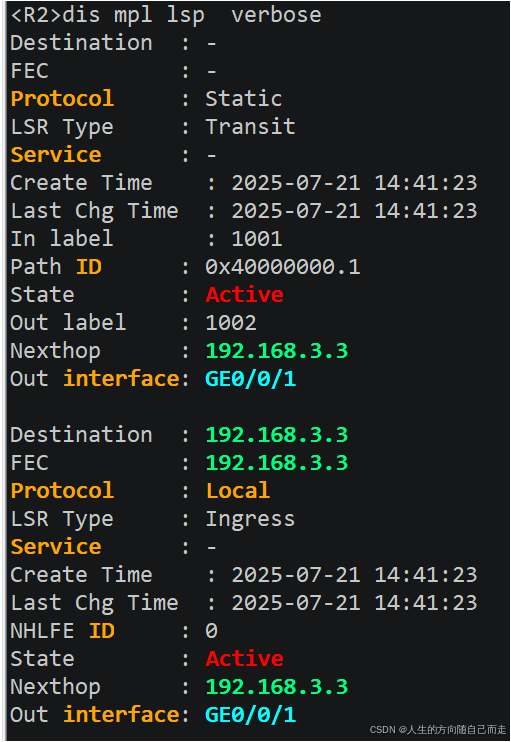

R2

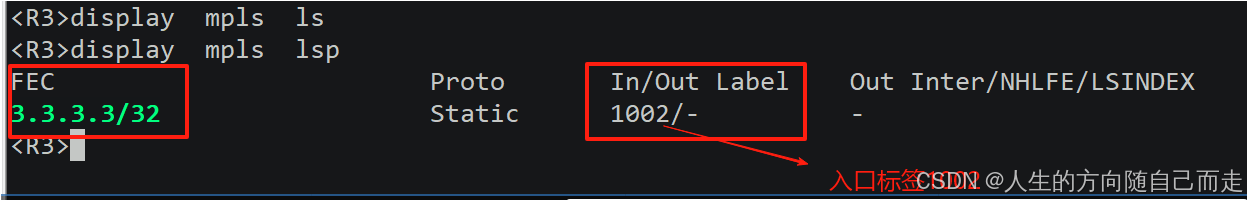

R3

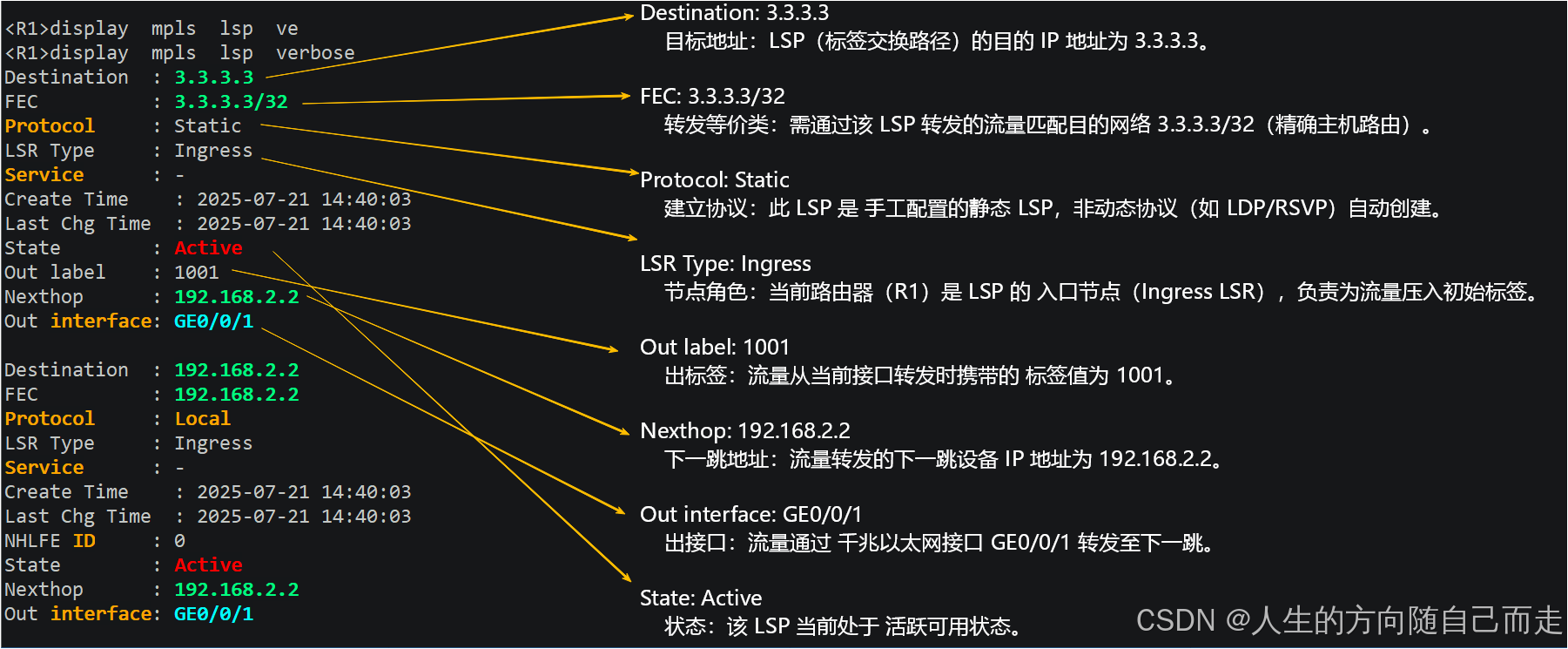

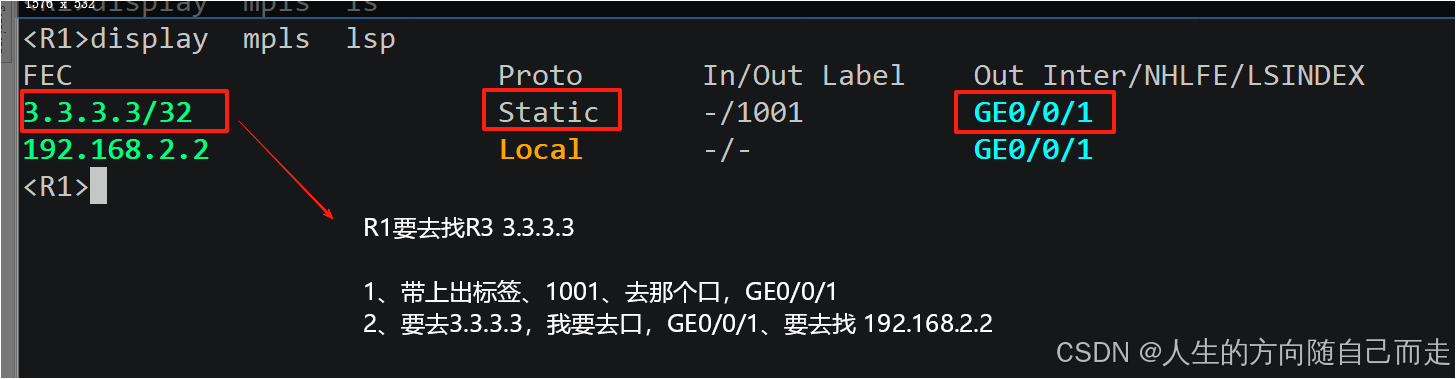

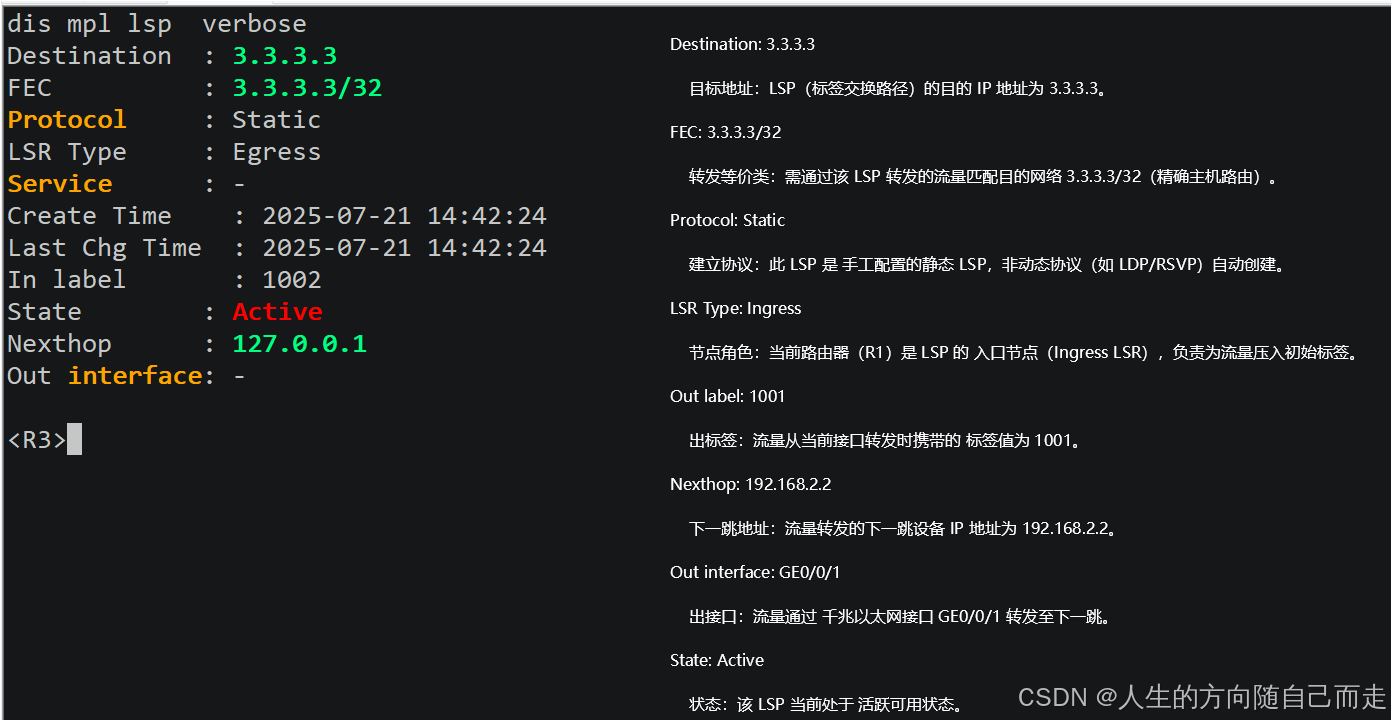

Destination: 3.3.3.3
目标地址：LSP（标签交换路径）的目的 IP 地址为 3.3.3.3。

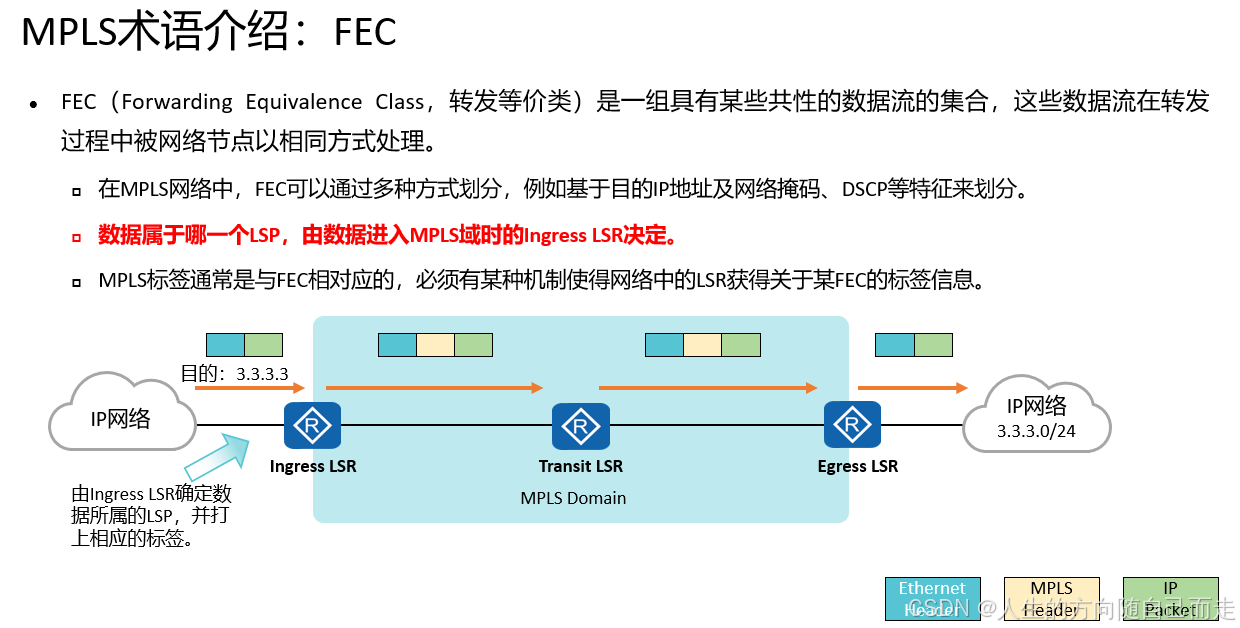

FEC: 3.3.3.3/32
转发等价类：需通过该 LSP 转发的流量匹配目的网络 3.3.3.3/32（精确主机路由）。
Protocol: Static
建立协议：此 LSP 是 手工配置的静态 LSP，非动态协议（如 LDP/RSVP）自动创建。
LSR Type: Ingress
节点角色：当前路由器（R1）是 LSP 的 入口节点（Ingress LSR），负责为流量压入初始标签。
Out label: 1001
出标签：流量从当前接口转发时携带的 标签值为 1001。
Nexthop: 192.168.2.2
下一跳地址：流量转发的下一跳设备 IP 地址为 192.168.2.2。
Out interface: GE0/0/1
出接口：流量通过 千兆以太网接口 GE0/0/1 转发至下一跳。
State: Active
状态：该 LSP 当前处于 活跃可用状态。

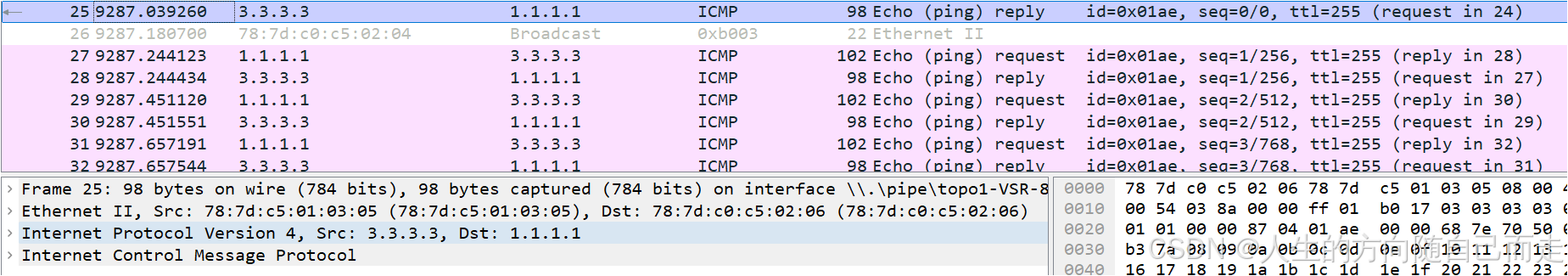

报文解析

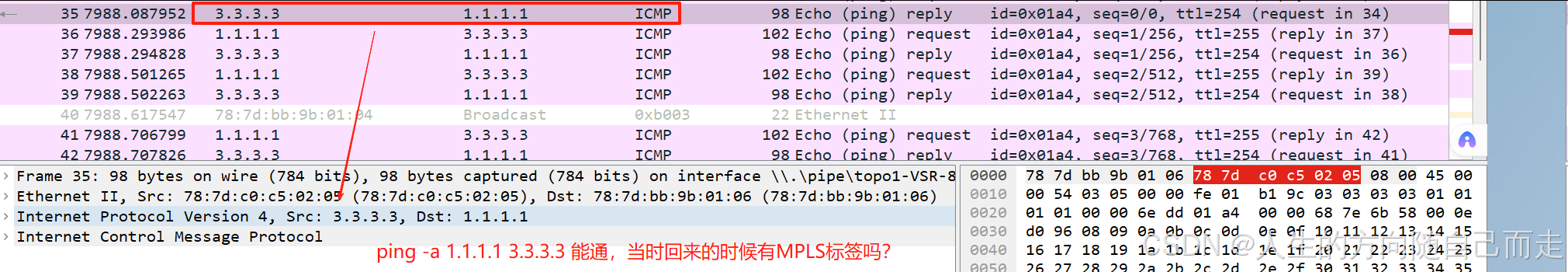

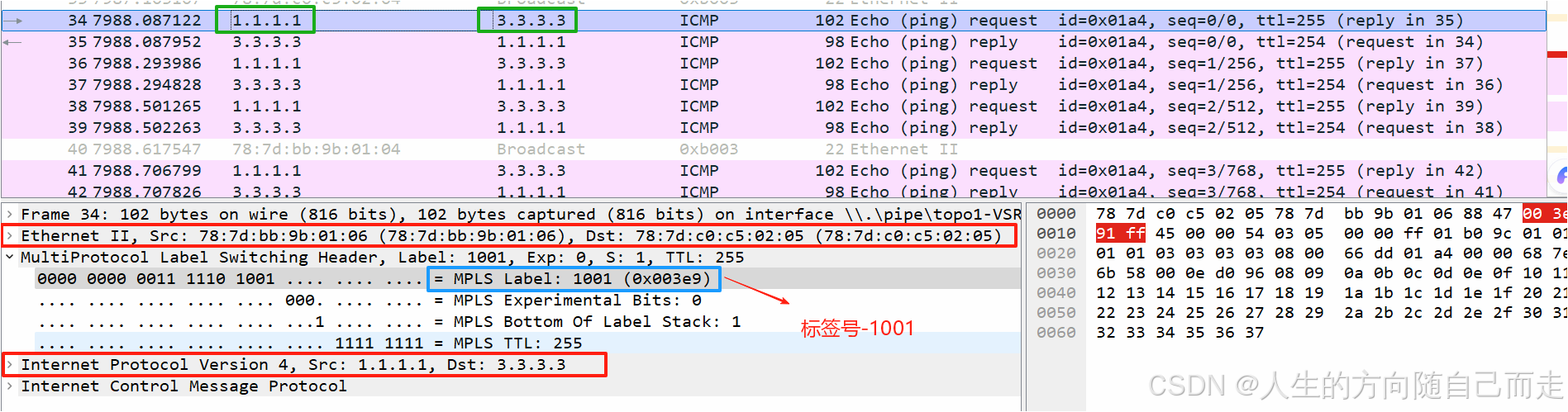

R1报文解析

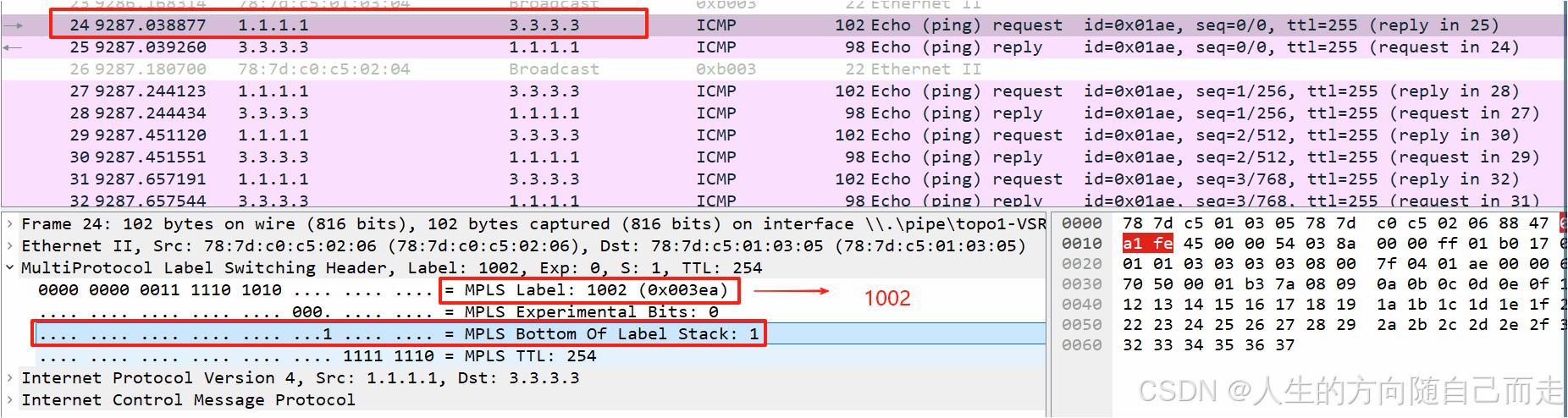

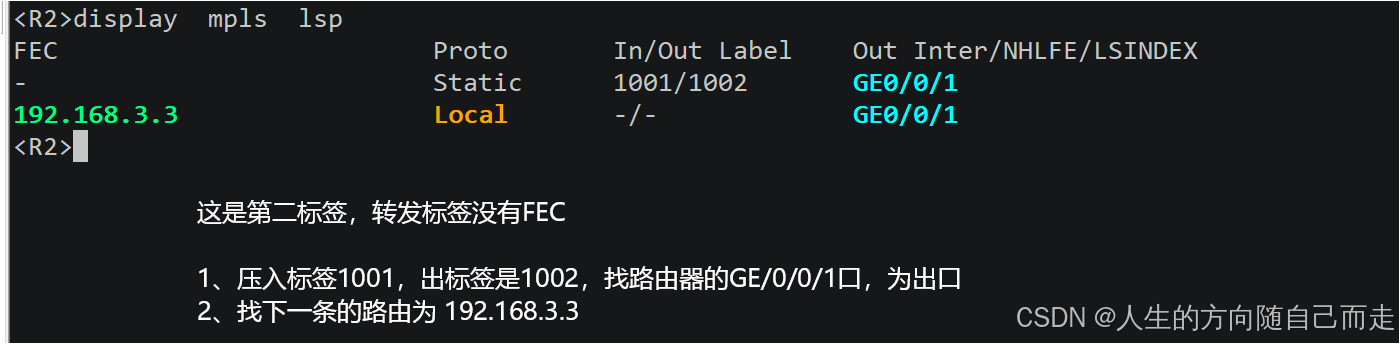

R2报文解析

[R1]display  mpls  lsp  verbose
Destination  : 3.3.3.3
FEC          : 3.3.3.3/32
Protocol     : Static
LSR Type     : Ingress
Service      : -
Create Time    : 2025-07-21 19:52:55
Last Chg Time  : 2025-07-21 19:52:55
State        : Active
Out label    : 1001
Nexthop      : 192.168.2.2
Out interface: GE0/0/1Destination  : 1.1.1.1
FEC          : 1.1.1.1/32
Protocol     : Static
LSR Type     : Egress
Service      : -
Create Time    : 2025-07-21 19:54:16
Last Chg Time  : 2025-07-21 19:54:16
In label       : 1004
State        : Active
Nexthop      : 127.0.0.1
Out interface: -Destination  : 192.168.2.2
FEC          : 192.168.2.2
Protocol     : Local
LSR Type     : Ingress
Service      : -
Create Time    : 2025-07-21 19:52:55
Last Chg Time  : 2025-07-21 19:52:55
NHLFE ID     : 0
State        : Active
Nexthop      : 192.168.2.2
Out interface: GE0/0/1

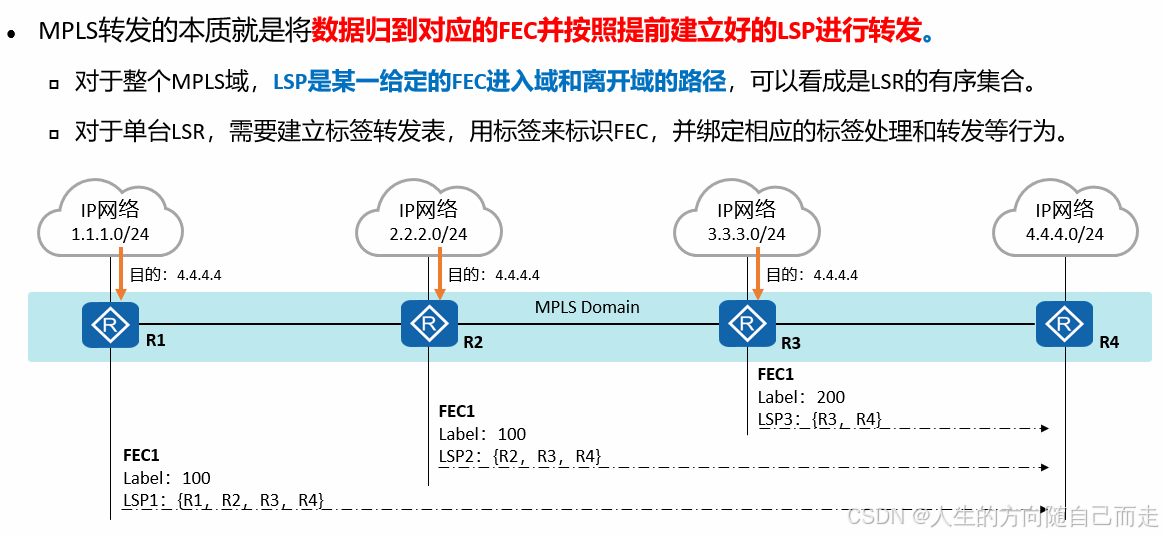

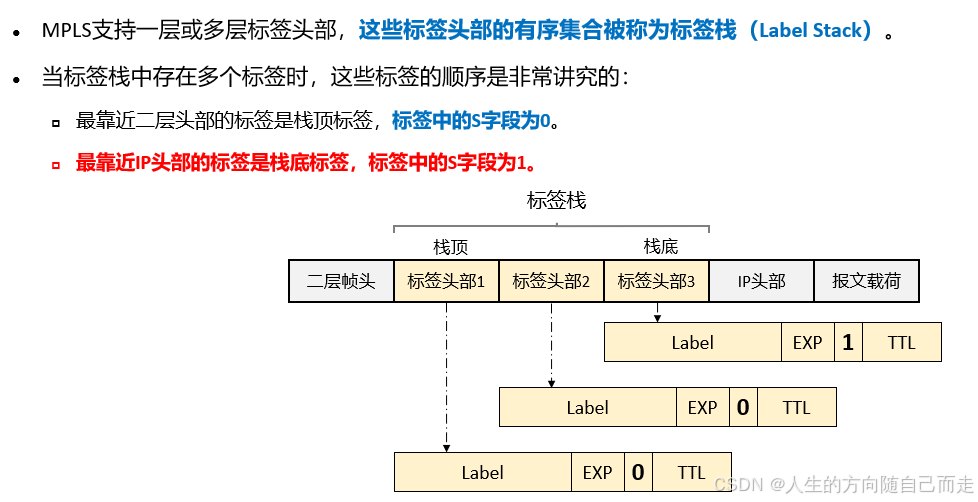

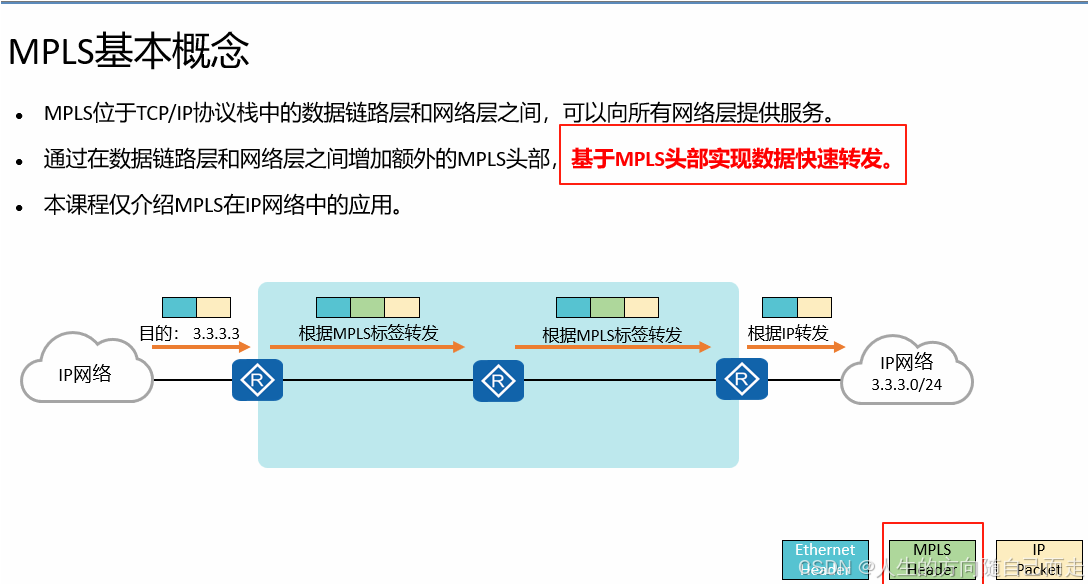

MPLS-理论

定义:

MPLS（Multiprotocol Label Switching，多协议标签交换）是目前应用比较广泛的一种骨干网技术。MPLS在无连接的IP网络上引入面向连接的标签交换概念，将第三层路由技术和第二层交换技术相结合，充分发挥了IP路由的灵活性和二层交换的简洁性。

静态MPLS-LSP 参考目标静态路由:

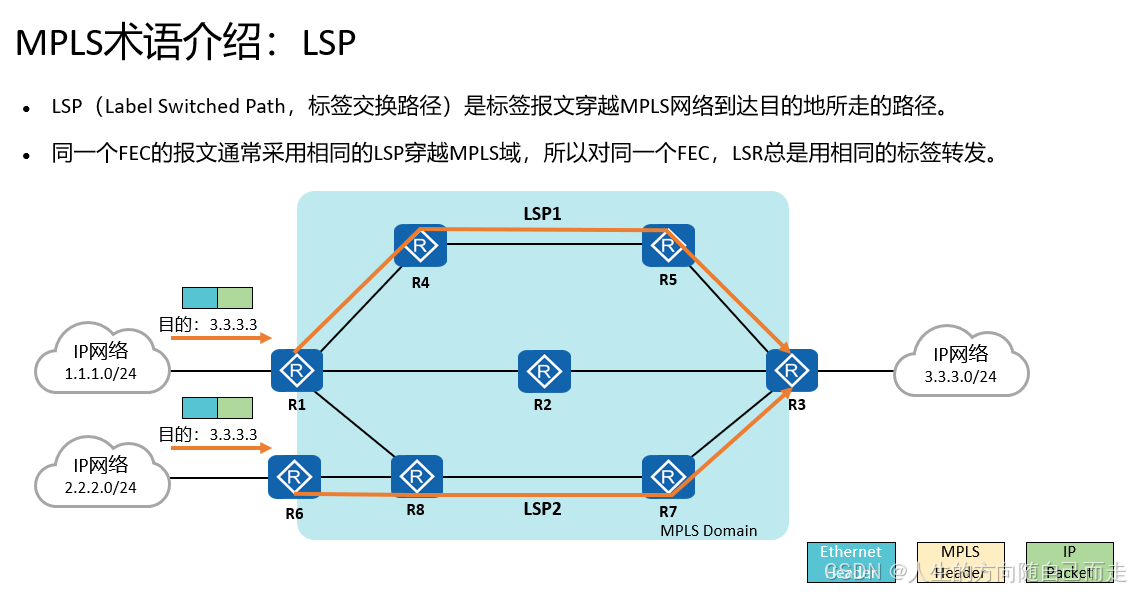

不依靠标签分发协议，而是在报文经过的每一跳设备上（包括Ingress、Transit和Egress）分别手工指定入标签、出标签等信息，建立标签转发表项，采用这种方式建立的LSP（Label Switched Path，标签交换路径），称为静态LSP。建立静态LSP消耗的资源比较少，但静态建立的LSP不能根据网络拓扑变化动态调整。因此，静态LSP适用于拓扑结构简单并且稳定的小型网络。

静态MPLS-配置原则:

配置Ingress、Transit、Egress时，需要遵循以下原则：
相邻两个LSR（Label Switching Router，标签交换路由器）之间，
上游LSR的出标签值和下游LSR的入标签值必须相同。
LSP是一条单向路径，在数据传输的两个方向上需要分别配置一条静态LSP. ===>选择的是单向通道

静态MPLS-配置准备

在配置静态LSP之前，需完成以下任务：

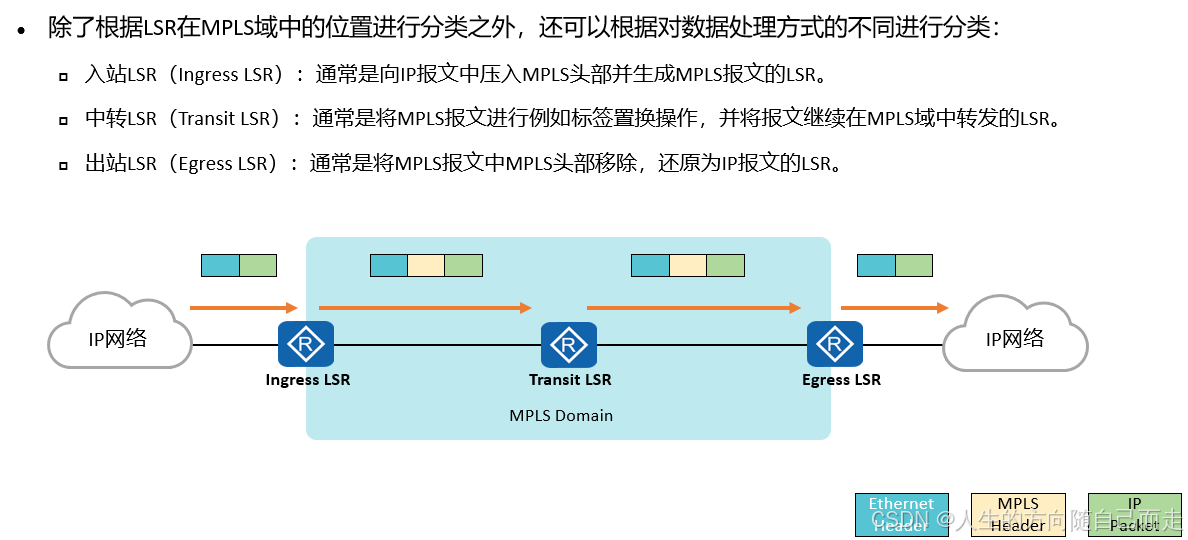

· 确定静态LSP的Ingress节点、Transit节点和Egress节点。

· 在参与MPLS转发的设备接口上使能MPLS功能，配置方法请参见“MPLS配置指导”中的“MPLS基本配置”。

· 在Ingress节点上建立静态LSP时，需确保该节点上存在FEC目的地址对应的路由。

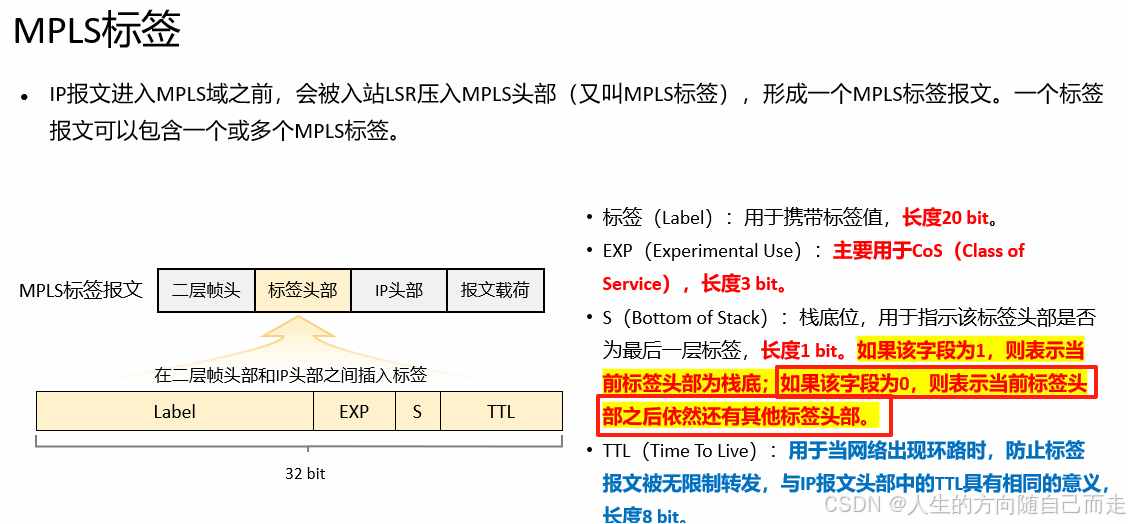

静态MPLS-标签

static-cr-lsp egress
- 用途：将本设备配置为静态CR-LSP（约束路由标签交换路径）的出节点（Egress Node）。
- 作用：在此节点弹出标签，还原原始报文并进行下一层转发。
- 关键参数：
  - lsp-name：静态CR-LSP名称（1-15个字符，区分大小写）。
  - in-label：指定入标签值（范围16-1023）。
- 特殊说明：
  - 若倒数第二跳节点的出标签值为0或3（显式空标签），则无需配置本节点。
  - 入标签必须全局唯一，避免与静态LSP/PW冲突（冲突会导致CR-LSP不可用）。

static-cr-lsp ingress
- 用途：将本设备配置为静态CR-LSP的入节点（Ingress Node）。
- 作用：为报文添加初始标签并转发至下一跳。
- 关键参数：
  - nexthop/outgoing-interface：指定下一跳IP地址或出接口。
  - out-label：指定出标签值（范围16-1048575）。
  - bandwidth：可选带宽参数（按流量等级预留带宽）。
- 限制：下一跳地址不能是本地设备的公网IP地址。
static-cr-lsp transit
- 用途：将本设备配置为静态CR-LSP的中间节点（Transit Node）。
- 作用：执行标签交换（入标签替换为出标签）。
- 关键参数：
  - in-label：入标签值（接收报文的标签）。
  - out-label：出标签值（转发报文的标签）。
- 核心规则：
  - 上游节点的出标签必须与下游节点的入标签相同。
  - 同一设备上静态CR-LSP与静态LSP的入标签不能冲突
