多能量CT扫描性能模体的详细讲解

多能量CT扫描技术作为医学影像领域的革新性进展，通过同时获取不同能谱的X射线衰减信息，显著提升了物质鉴别与定量分析能力。为精准评估此类设备的成像性能，多能量CT扫描性能模体应运而生，其通过集成多种已知密度、原子序数的仿组织材料及能量敏感测试结构，可系统检测设备的能量分辨率、物质分离精度、噪声控制等核心参数。该模体通常包含基础组织等效模块、双能量校准靶区以及动态对比度检测单元，为医疗机构的设备验收、质控管理及科研探索提供了标准化评估工具，尤其适用于肿瘤学、心血管及骨关节等多能量成像优势领域的临床应用验证。

1.产品介绍与结构

A.1. 模体介绍

A.1. 1.综合测试，组织等效性

特征为28个插件代表不同尺寸和浓度的碘、钙、血液、脂肪和其他对多能量CT特别感兴趣的材料(MECT)；实现了对多能量CT扫描仪性能的全面测试；扩大了碘和钙的作用范围。

A.1. 2.模体性能多样化

多能量CT扫描仪能够改善临床鉴别能力，例如区分血液与钙化，以及钙化与碘化对比剂。它们还可以创建虚拟单能图像进行临床评估。然而，实现这些好处的能力不仅取决于设备，还取决于所使用的协议。

太阳核的多能量CT幻影使扫描仪性能的稳健评估。

使用代表碘、钙、血液、脂肪等固体棒对测试材料进行鉴别；确保进行多能量分析的临床方案的有效性；验证多能量扫描的定量准确性，比较不同扫描仪的一致性和稳定性；检查扩展视域中是否有构件在头部(20cm)和身体(40cmx30cm)两种配置下进行测试；利用专利杆标记技术实现自动化分析。

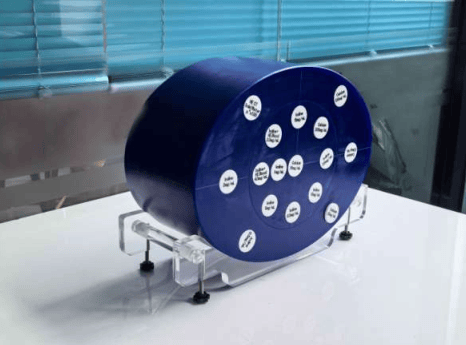

图A.1 多能量CT扫描仪性能模体示意图

A.2. 模体结构

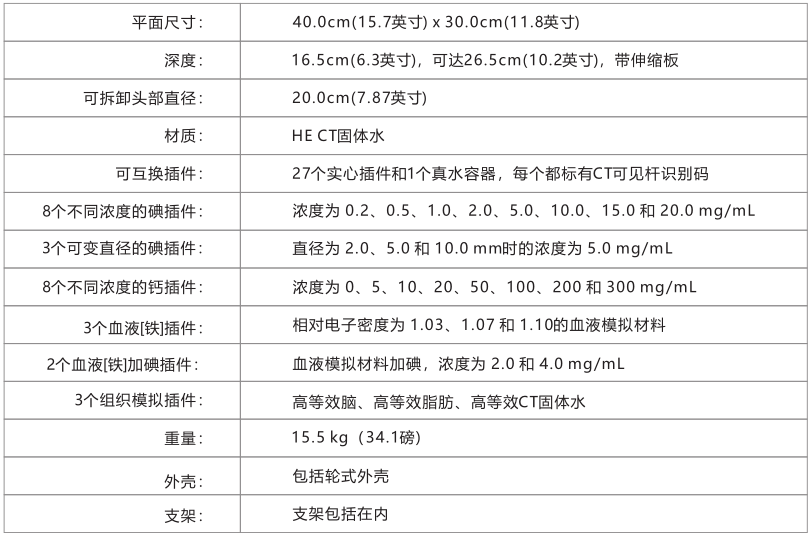

表 A. 1 模体规格参数

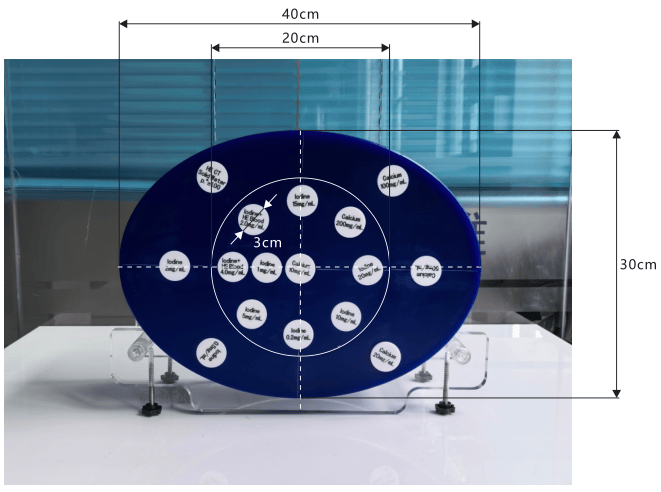

图A.2 多能量CT扫描仪性能模体结构图

A.3. 确保准确性

扫描仪的精度可以根据扫描仪硬件、双能量后处理和所使用的mAs而变化。如果没有合适的模体，扫描仪的精度或可变性都是众所周知的。使用我们校准的高锌插件可以实现这种定量。此外，还可以确定适当平衡患者剂量和系统性能的方案。

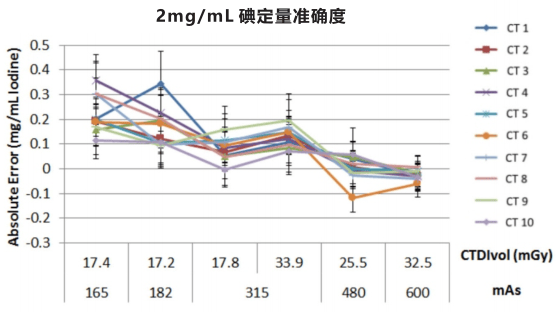

图A.3 对10个快速kvp开关多能量CT扫描仪的2mg/mL碘棒定量精度。在1年期间的平均精度。

A.4. 自动化分析

多能量CT模体支持使用专利杆标记技术进行自动分析。每个插件都标有图案，使其在 CT扫描中具有独特的可识别性。即将推出的软件将利用这些标识符快速评估结果，并尽可能减少用户交互。

A.5. 增强您对虚拟单能图像的信心

单色 HU 数在不同扫描仪之间存在差异。此外，由于mAs不足，多能量算法的性能可能会受到影响。通过使用组织模拟材料，从40-200 keV复制预期的HU依赖性，多能量CT模体可以让你量化这些影响，并定义有效的操作参数。

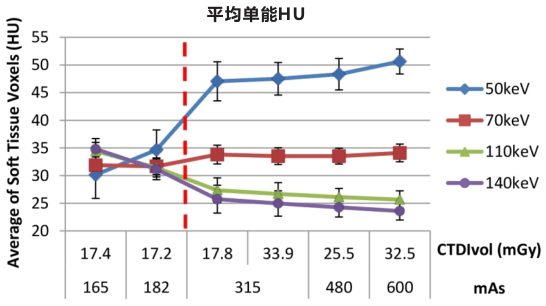

图A.4 50、70、110、140 keV重建的平均软组织单能HU与mAs相比，平均时间为1年。红色虚线左边的协议不足以提供可靠的HU值。

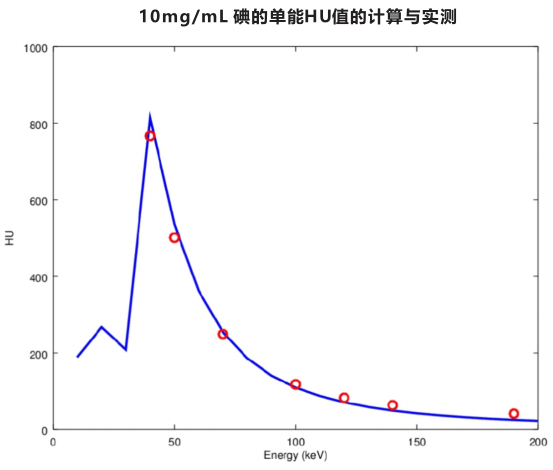

图A.5 用于单能重建的碘化棒的HU值。根据材料成分和NlST值（蓝色曲线）的计算值与单能重建的HU值（红色圆圈）

A.6. 评估扩展视野

ACR质量控制手册建议每周或每月检查一次较大幻影中的伪影。多能量CT模体的40cm 扩展场尺寸使这种伪影检查能够与其他评估同时进行，有效地适应您的工作流程。

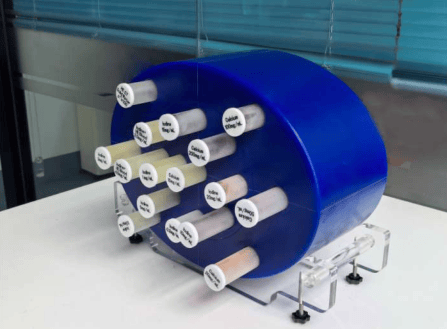

图A.6 多能量CT扫描仪性能模体实物图
