初学者STM32—USART
一、简介
USART（Universal Synchronous/Asynchronous Receiver/Transmitter，通用同步/异步收发器）是一种常见的串行通信协议，广泛应用于微控制器、传感器、模块和其他电子设备之间的数据传输。本节课主要学习USART的基本结构以及其原理。
二、通信接口
通信的目的：将一个设备的数据传送到另一个设备，扩展硬件系统
在STM32芯片当中，有一些功能是没有的，比如蓝牙、WIFI、陀螺仪等，这些外挂的模块是存有数据的，但是需要将数据传输到STM32里面，这就需要通过USART串口通信进行数据传输给芯片

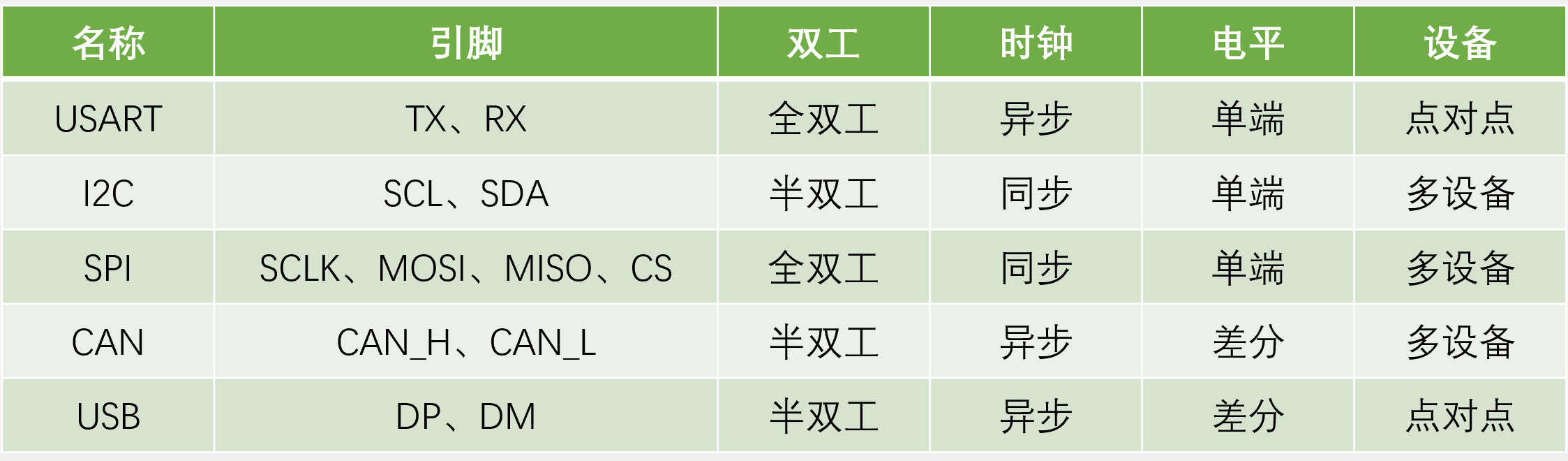

通信协议：制定通信的规则，通信双方按照协议规则进行数据收发，下图为不同通信模式的通信协议。
1、工作方式
半双工：发送的时候不能接收，接收的时候不能发送
全双工：发送和接收能够同步进行
2、时钟
为了让数据传输的时候要能够准确的采集数据，就引入了时钟，时钟分为同步、异步两种
I2C和SPI因为有单独的时钟线，所以能够实现同步
USART、CAN、USB没有时钟线，所以只能通过约定采样频率和引入帧头帧尾进行采样位置对齐
3、电平特性
单端：通信的高低电平是相对于GND的，所以双方必须接GND引脚，否则无法通信
差分：靠两个差分引脚电压差实现信号传输，可以不需要接GND，但是一些USB协议里需要，不接GND是不行的。
4、引脚说明：
USART TX：发送 RX：接收
I2C SCl：时钟线 SDA：数据线
SPI SCLK：时钟 MOSI：主出从入 MISO：出入从出 CS：片选
片选：因为片选的存在所以SPI能够实现多设备的接入
三、串口通信的设备
串口是一种广泛应用的通信接口，具有成本低、使用简便和线路简单的特点，能够实现两个设备间的双向通信。一般来说串口是点对点的设备，两个设备之间的通信。
通过串口，单片机可以与其他单片机、计算机以及各类功能模块进行通信。这不仅大幅拓展了单片机的应用范围，还显著提升了单片机系统的硬件能力。

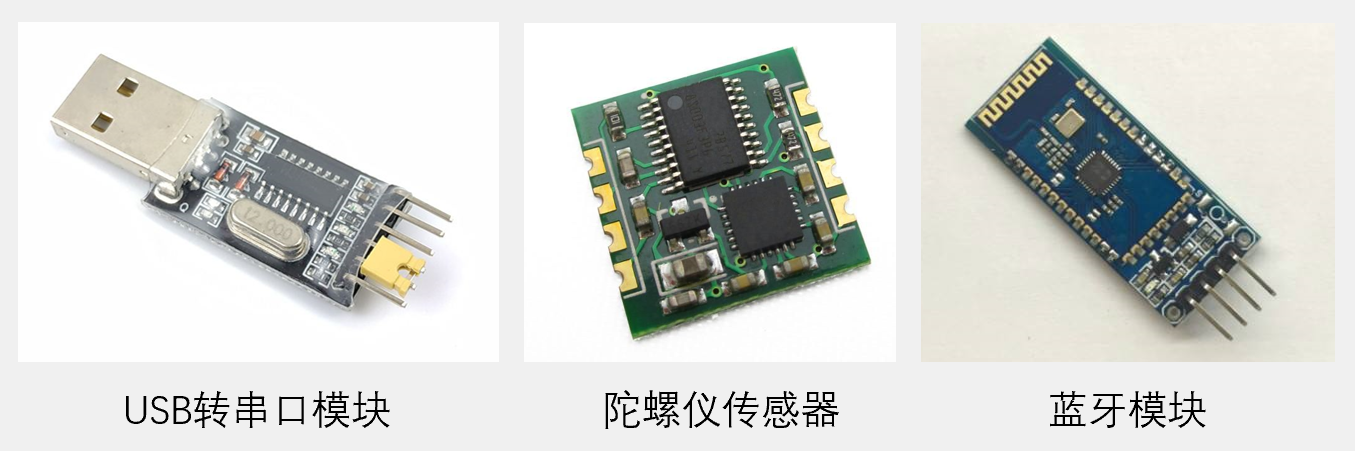

图中的的设备都是可以通过USART实现设备之间的通信
1、USB转串口模块，采用的是CH340芯片，它可以实现将串口协议转USB协议
2、陀螺仪传感器，可以测量角速度、加速度等参数，左侧引脚是串口，右侧是I2C
3、蓝牙模块，下面接口是串口连接，这样就可以实现单片机与手机的互联硬件电路

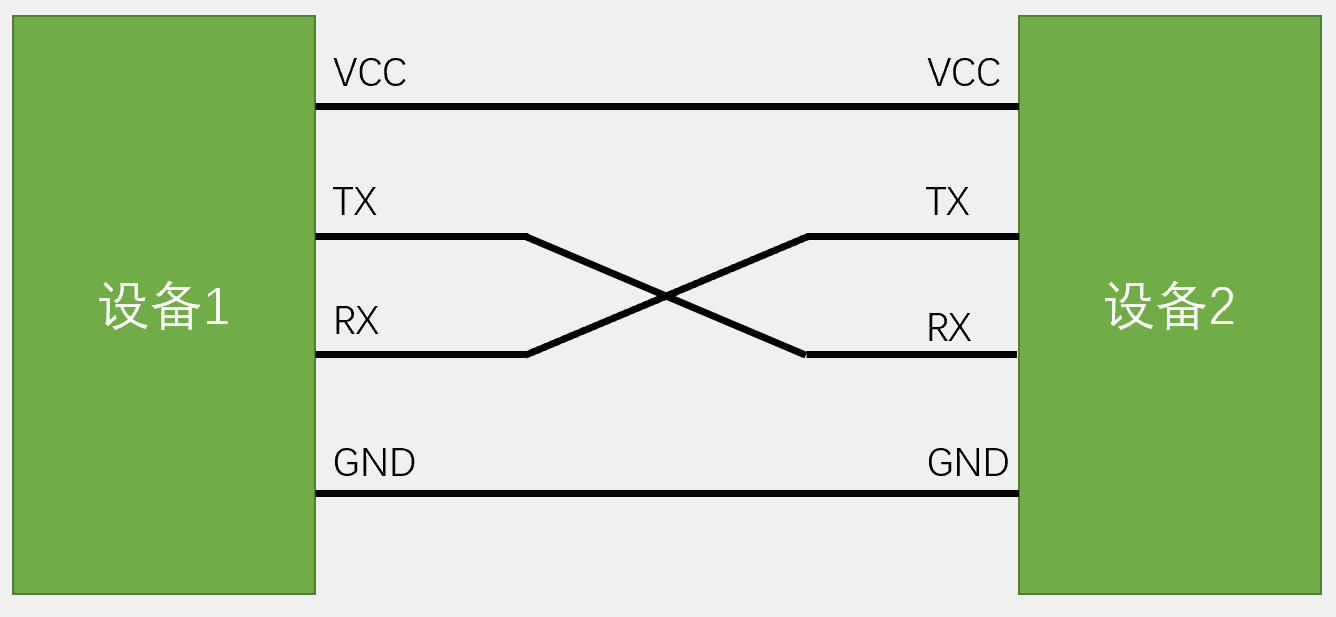

在简单双向串口通信中，需要连接两根通信线：发送端(TX)和接收端(RX)，TX和RX需要交叉连接
若仅需单向数据传输，则只需连接一根通信线即可
当通信双方电平标准不一致时，需添加电平转换芯片
假设设备1是STM32，设备2是蓝牙模块，蓝牙模块是没有电源的，那么VCC就可以连接STM32的VCC实现子模块的供电（要满足供电要求，不同电平需要加电平转换模块）
电平标准是数据1和数据0的表达方式，是传输线缆中人为规定的电压与数据的对应关系，串口常用的电平标准有如下三种：
TTL电平：+3.3V或+5V表示1，0V表示0
RS232电平：-3~-15V表示1，+3~+15V表示0
RS485电平：两线压差+2~+6V表示1，-2~-6V表示0（差分信号）（通信距离可达上千米）
四、串口参数以及时序
波特率：决定串口通信传输速率的参数，常见的波特率包括9600、19200、115200等。波特率越高，相同时间内传输的数据越快。波特率设置需保证通信双方一致，否则会导致数据解析错误。
起始位：数据帧开始的标识信号，始终保持低电平状态，其作用是通知接收方准备接收数据，并作为同步时钟的参考点。
数据位：承载实际数据的有效位，高位表示1（高电平），低位表示0（低电平），按从低到高顺序传输
校验位：基于数据位计算得出的校验值，用于检测传输准确性
校验位用于检测数据传输中的错误，常见校验方式包括：
偶校验：数据位和校验位中 1 的个数为偶数。
奇校验：数据位和校验位中 1 的个数为奇数。
无校验：不添加校验位。
停止位：标记数据帧结束的间隔信号，始终保持高电平

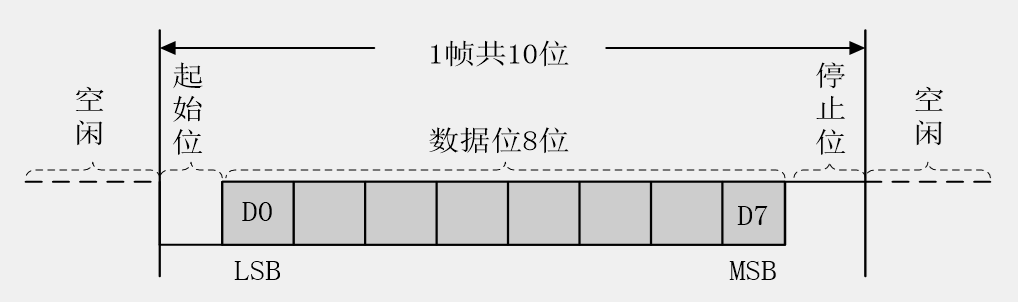

无校验位：八位载荷

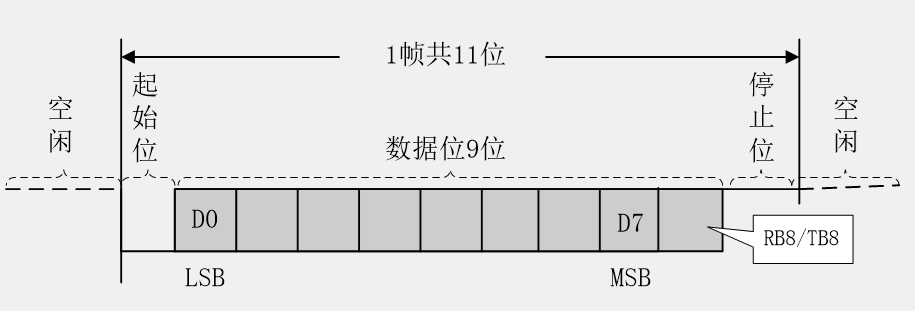

有校验位：八位载荷 ，一位校验
在末尾插入一个校验位
偶：传输的是0000 1111就插入一个0，如果传输的是0000 1110就插入一个1，使1满足偶数个
奇：传输的是0000 1111就插入一个1，如果传输的是0000 1110就插入一个0，使1满足奇数个
但是不一定是百分百正确判断，它的存在只是减少数据传输的不正确。 假设有两个数据出错了，但是没有改变奇偶特性就不会检出错误。
五、总结
USART是一种通用串行通信协议，用于微控制器与外部设备的数据传输。其支持同步/异步通信，具有全双工和半双工两种工作方式。通信协议包含起始位（低电平）、数据位（高低电平表示1/0）、可选校验位（奇偶校验）和停止位（高电平）。电平标准包括TTL、RS232和RS485三种，波特率需双方一致以确保通信正确。USART通过TX（发送）和RX（接收）引脚实现设备间连接，适用于STM32与传感器、蓝牙模块等外设的数据交互，具有成本低、接线简单的特点。不同电平设备通信时需使用转换芯片。
