GC9112低压单通道全桥驱动器芯片解析：小封装大能量

产品概述

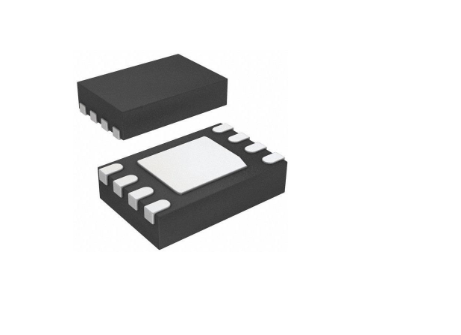

      GC9112是一款低压5V全桥驱动芯片，采用紧凑的DFN8封装（2x2mm），专为空间受限的低压应用场景设计。该芯片具有1.1A持续输出能力，支持2-7V宽电压工作范围，是摄像机、消费电子和微型机器人等应用的理想选择。

核心特性

1. 电气参数：

   • 工作电压：2-7V（极限可达10V）

   • 持续电流：1.1A（峰值2.2A）

   • 导通阻抗：480mΩ（典型值）

2. 控制特性：

   • 支持1.8V逻辑接口

   • PWM频率最高250kHz

   • 待机电流<1μA（IN1=IN2=0时）

3. 保护机制：

   • 过温保护（170℃触发/140℃恢复）

   • 欠压保护（2.1V关断/2.2V恢复）

   • ESD保护：±3000V（人体模式）

   •

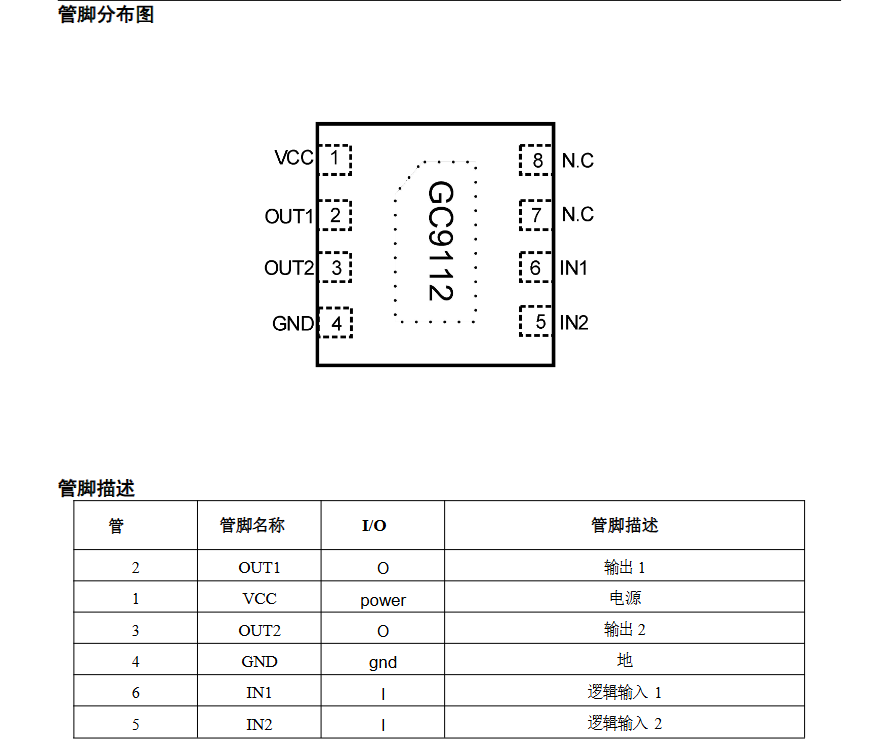

管脚配置（DFN8封装）

text

VCC(1)       (8)N.C
OUT1(2)      (7)N.C
OUT2(3)      (6)IN1
GND(4)       (5)IN2

控制逻辑真值表

IN1	IN2	功能	输出状态
0	0	睡眠模式	高阻态
0	1	反向驱动	OUT1=L/OUT2=H
1	0	正向驱动	OUT1=H/OUT2=L
1	1	刹车模式	OUT1=L/OUT2=L

典型应用场景

1. 微型摄像机：镜头对焦驱动

2. 智能玩具：微型电机控制

3. IoT设备：共享单车锁具

4. 医疗电子：电动牙刷驱动

5. 工业仪表：水气表阀门控制

设计要点

1. 建议VCC端并联1μF陶瓷电容（尽量靠近引脚）

2. 电机地线需与其他电路隔离

3. 逻辑输入内置100kΩ下拉电阻

4. 工作温度范围：-40℃~100℃

版本更新

最新V1.3版本主要改进：

• 最大工作电压提升至7V

• 优化了电气参数规格

总结

GC9112以其微型DFN8封装和优异的能效表现，特别适合对空间和功耗敏感的应用场景。相比前代产品，它在保持低功耗特性的同时提升了电压适应范围，为紧凑型电子设备提供了可靠的电机驱动解决方案。
