集群技术笔记-HAProxy 与 Keepalived 高可用负载均衡实战

news 2025/7/22 5:39:07

目录

前言

HAProxy

一、HAProxy介绍

（一）定义

（二）核心优势

（三）调度算法速查表

（四）工作模式

（五）配置文件结构

（六）健康检查字段

二、搭建负载均衡集群

（一）准备基本环境

（二）配置流程

配置真实服务器

 配置代理服务器

（三）客户端验证

三、配置健康检查页面

（一）修改配置文件

追加配置内容

（二）重启服务

（三）浏览器访问验证

Keepalived

一、Keepalived介绍

（一）定义

（二）功能

（三）工作原理

（四） 优势

（五） 应用场景

二、配置文件

（一）global_defs 全局定义段

（二）vrrp_instance 段（VRRP 实例）

（三）virtual_ipaddress 段（VIP 列表）

（四）virtual_server 段（LVS 虚拟服务）

（五）real_server 段（后端节点）

（六）健康检查块（嵌套在 real_server 内）

（七）track_script 段（自定义脚本）

三、LVS高可用

（一）准备基本环境

（二）配置流程

  配置真实服务器

配置调度服务器（LVS）

LVS1和LVS2

LVS1

LVS2

 客户端验证

功能验证

高可用切换验证

四、Web高可用

（一）准备基本环境

（二）配置流程

  配置 Web1`和 Web2

  配置 Web1

配置 Web2

客户端验证

前言

  • 本文介绍HAProxy和Keepalived的使用，
  • LVS的使用可以参考集群技术笔记-LVS高并发负载均衡原理对比与实践。

HAProxy

一、HAProxy介绍

（一）定义

  • HAProxy（High Availability Proxy）是一款开源、C 语言实现的高性能负载均衡器与代理服务器，工作在 OSI 第四层（TCP）与第七层（HTTP）。
    • 单进程、事件驱动模型，单机可稳定维持数万并发连接，CPU 与内存占用低于多进程或多线程实现。
    • 支持 SSL/TLS 终止、TCP/HTTP 健康检查、ACL 路由、会话保持、WebSocket、gRPC 与统计页面。
    • 无需修改后端应用即可插入现有架构，对外隐藏真实服务器，提高安全性及横向扩展能力。
    • Keepalived 官网、Keepalived 官方文档

（二）核心优势

  • 高吞吐：事件驱动 + 零拷贝，单进程即可支撑数万并发连接。
  • 调度算法：roundrobin、static-rr、leastconn、source、uri、hdr、rdp-cookie 等十余种。
  • 七层路由：按 URL、Header、Cookie 精确分流，无需后端改动。
  • 健康检查：TCP/HTTP/SSL 多层探测，故障节点自动下线。
  • SSL 终端：内置加解密、证书热更新、OCSP Stapling。
  • 高可用：配合 Keepalived 实现 VIP 漂移，切换时间 <1 秒。
  • 安全策略：ACL、速率限制、黑白名单、chroot、最小权限、完整日志审计。

（三）调度算法速查表

算法说明适用场景
roundrobin简单轮询服务器性能一致、无状态业务
static-rr加权轮询服务器性能差异明显
leastconn最少连接长连接、WebSocket、DB
source源地址哈希会话保持，同 IP 落到同一 RS
uriURI 哈希静态资源缓存、CDN 场景
url_paramURL 参数哈希按业务字段（user_id）分片
hdr(name)HTTP 头哈希按 Host、X-Forwarded-For 路由
rdp-cookieCookie 值哈希登录态保持

（四）工作模式

模式适用层级功能说明典型场景
mode http第 7 层（HTTP/HTTPS/WebSocket/gRPC/HTTP2）解析完整 HTTP 报文，支持 URL、Header、Cookie 路由、压缩、重写、重定向、ACL、会话保持Web 站点、API 网关、微服务入口
mode tcp第 4 层（TCP/UDP）仅转发原始字节流，不解析应用数据，零拷贝，低延迟MySQL、Redis、SMTP、SSH、游戏、VoIP 等任意 TCP/UDP 服务
mode health健康检查专用不转发业务流量，仅按配置对后端做 TCP/HTTP/HTTPS 探活，返回检查状态独立监控节点、灰度验证、无流量场景

（五）配置文件结构

  • 主配置文件 /etc/haproxy/haproxy.cfg ：
    • global
      • 全局作用域，影响整个 HAProxy 进程。
      • 常见指令：日志设备、最大连接数、线程数、SSL 默认参数、chroot、用户/组、Runtime API 套接字等。
        子选项作用简述
        log <addr><facility><level>日志输出位置与级别
        maxconn <num>进程级最大并发连接
        nbthread <num>启用多线程并指定线程数
        user / group运行身份
        chroot <dir>chroot 安全隔离目录
        stats socket <path>Runtime API 套接字
        ssl-default-bind-ciphers <cipher-list>默认 TLS 加密套件
        ssl-default-bind-options <options>默认 TLS 选项（如 no-sslv3）
        daemon以后台守护进程方式运行
        pidfile <file>指定 pid 文件
    • defaults
      • 为后续所有 frontend、backend、listen 块提供默认模板。
      • 可统一设置超时、模式（http/tcp）、错误页面、连接重试次数、健康检查默认值等。
      • 若下级段落重复同名指令，则以局部配置覆盖 defaults。
        子选项作用简述
        mode http / tcp默认工作模式
        timeout connect <time>与后端建立 TCP 连接的超时
        timeout client <time>客户端读超时
        timeout server <time>后端响应超时
        retries <num>连接失败重试次数
        option httplog / tcplog日志格式
        option dontlognull不记录空连接
        option redispatch会话失败时重新调度
        errorfile <code><file>自定义错误页
        balance <algorithm>默认负载均衡算法
    • frontend
      • 定义“入口”监听。
      • 关键字：bind（地址+端口）、mode（http/tcp）、ACL 规则、http-request/redirect/use_backend 路由逻辑。
      • 作用是把客户端流量接入并按规则分发到 backend。
        子选项作用简述
        bind ip:port [ssl crt <pem>]监听地址/端口及可选证书
        mode http / tcp该前端的工作模式
        acl <name>定义访问控制列表
        http-request redirect / deny / allow7 层重定向、拒绝、允许
        use_backend <backend><acl>按 ACL 路由到指定后端
        default_backend <backend>默认后端
        option forwardfor添加 X-Forwarded-For 头
        capture request header <name><n>采集请求头
    • backend
      • 定义“后端”服务器池。
      • 关键字：balance（算法）、server（IP:端口 权重 健康检查）、option（httpchk/tcp-check）、cookie（会话保持）。
      • 真正完成负载均衡与健康检查。
        子选项作用简述
        balance <algorithm>指定调度算法
        server <name>添加真实服务器
          check inter <ms><n><n>健康检查间隔、成功/失败阈值
          weight <n>权重
          backup备用节点标记
          ssl verify none / verify required与后端之间是否校验证书
        option httpchk <method><uri>HTTP 健康检查
        cookie <name>会话保持 cookie
        http-request / http-response set-header修改请求/响应头
        option tcp-check四层自定义检查脚本
    • listen
      • 将 frontend 与 backend 合并的监听块。
      • 适合快速配置或简单场景，减少层级，写法更紧凑。
        子选项作用简述
        bind ip:port [ssl crt <pem>]监听地址/端口及可选证书
        mode http / tcp该前端的工作模式
        balance <algorithm>指定调度算法
        server 行添加真实服务器
        acl / http-request / option httpchk …可直接写在 listen 内，实现一体化配置

（六）健康检查字段

字段类别子字段含义
QueueCur当前排队请求数
Max历史峰值
Limit队列硬限制
Session rateCur每秒新建会话
Max历史峰值
Limit配置上限
SessionsCur当前活跃会话
Max历史峰值
Total启动后累计会话
BytesIn / Out入站 / 出站字节数
Denied / Errors / Warnings—拒绝、连接、响应错误计数
ServerStatusUP / DOWN / MAINT
LastChk上次健康检查时间
Wght权重
Act / Bck活跃 / 备用节点
Dwn / Dwntme故障时长（秒）

二、搭建负载均衡集群

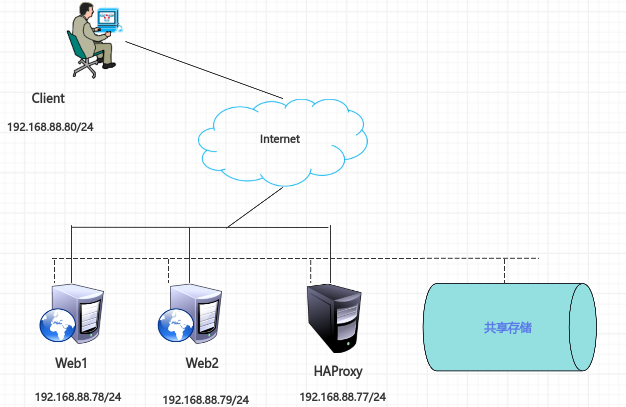

（一）准备基本环境

主机名IP地址角色
HAProxy

192.168.88.77/24

代理服务器
Web1192.168.88.7824真实服务器
Web2192.168.88.79/24真实服务器
Client192.168.88.80/24客户端

（二）配置流程

配置真实服务器
  • Web1
yum -y remove firewalld #卸载防火墙
yum -y install nginx
systemctl enable --now nginx
echo "Web1" > /usr/share/nginx/html/index.html
curl 192.168.88.78   # 确保返回页面
  • Web2
yum -y install nginx
systemctl enable --now nginx
echo "Web2" > /usr/share/nginx/html/index.html
curl 192.168.88.79   # 确保返回页面
 配置代理服务器
  • 安装和启动 HAProxy
yum -y install haproxy
systemctl enable --now haproxy
  • 备份并准备配置文件
cp /etc/haproxy/haproxy.cfg{,.bak-$(date +%F_%T)}
  • 修改配置文件
#删除官方示例 64 行之后的内容
sed -i '64,$d' /etc/haproxy/haproxy.cfg#追加以下配置到文件末尾
cat >> /etc/haproxy/haproxy.cfg << EOF# web 业务监听
listen webservers
#定义虚拟服务器，一个名为webservers的监听块，同时配置前端(监听请求)和后端(负载均衡策略)bind 0.0.0.0:80
#定义监听的IP地址和端口,0.0.0.0表示监听所有网络接口mode http
#定义工作模式为HTTP(第七层负载均衡)balance roundrobin
#定义调度算法为轮询server web1 192.168.88.78:80 check inter 2000 rise 2 fall 5 server web2 192.168.88.79:80 check inter 2000 rise 2 fall 5
#添加真实服务器 check对后端服务器进行健康检查，inter健康检查心跳包发送时间间隔(毫秒)，rise连续检查N次有响应(成功)则认为健康，fall 连续检查N次无响应(失败)则认为故障EOF

（三）客户端验证

# Web 负载测试（预期 1:1 轮询）
for i in {1..6}; do curl -s http://192.168.88.77

三、配置健康检查页面

（一）修改配置文件

追加配置内容
# 统计/健康检查页面
listen status #定义虚拟服务器，名称为statsbind 0.0.0.0:8080 #定义监听的ip地址和端口stats uri /status #定义请求路径stats refresh 60s #定义页面刷新时间，每一分钟刷新一次stats auth admin:admin #定义用户和密码

（二）重启服务

systemctl restart haproxy

（三）浏览器访问验证

访问http://192.168.88.77:8080/status 输入用户和密码 均为admin

Keepalived

一、Keepalived介绍

（一）定义

  • Keepalived 是一款基于 VRRP 的轻量级高可用方案，最初为弥补 LVS 对后端真实服务器的监控缺口而生，后通过引入 VRRP 实现了 VIP 漂移与故障转移，既能自动监控服务状态并在故障时切换到备用节点以保障业务连续性，又可与 LVS 等结合完成后端流量负载均衡，从而解决了静态路由的单点故障问题。
  • Keepalived 官网、Keepalived 官方文档

（二）功能

  • LVS 规则管理：自动生成、下发、刷新 ipvsadm 规则，无需手动维护。
  • 真实服务器状态监测：支持 ICMP、TCP、HTTP 等多层健康检查，实时剔除/恢复故障节点。
  • VIP（虚拟 IP）管理：通过 VRRP 实现主备节点间 VIP 秒级漂移，对外提供统一入口，零中断切换。

（三）工作原理

  • VRRP 主备同步
    • 主节点周期性发送 VRRP Advert 报文。
    • 备节点在 3×advert_int 内未收到心跳即触发选举，立即接管 VIP。
  • 多层健康探测
    • Layer3 ICMP、Layer4 TCP/UDP、Layer7 HTTP/HTTPS 探针实时检测所有真实服务器。
    • 故障节点自动从 LVS/HAProxy 后端池剔除；恢复后自动重新加入，并同步到对端节点。

（四） 优势

  • 高可用：VRRP 秒级故障转移，VIP 零中断漂移，彻底消除单点。
  • 轻量高效：C 语言实现，常驻内存 < 2 MB，支撑万级并发无压力。
  • 负载均衡一体化：内置 LVS 驱动，完整支持 RR、WRR、LC、WLC、SH、DH、URI、URI_PARAM、HTTP_HEADER、LBLC、LBLCR 等算法。
  • 多层健康检查：ICMP / TCP / HTTP / HTTPS 全覆盖，实时探活、自动剔除与恢复节点。
  • 灵活配置：单文件定义 VIP、虚拟服务、健康脚本与故障转移策略，支持热重载。
  • 多实例扩展：同一主机可并行运行多个 VRRP 实例，独立管理多套高可用集群。
  • 开源可靠：协议宽松、社区活跃、文档齐全，企业级稳定性。

（五） 应用场景

  • Web 服务器高可用：Keepalived 为 Nginx 主备提供漂移 VIP，主节点宕机秒切备用节点，保障网站 7×24 不中断。
  • 数据库主从：Keepalived 监控 MySQL 主库心跳，主库故障时 VIP 漂至从库，读写继续正常。
  • 微服务入口：Keepalived+LVS/HAProxy 做高可用负载均衡，后端实例健康检查，VIP 漂移实现流量无缝迁移。

二、配置文件

（一）global_defs 全局定义段

子选项说明
router_id节点唯一标识，通常用主机名
notification_email故障通知邮箱
smtp_server邮件服务器地址
smtp_connect_timeoutSMTP 连接超时（秒）
vrrp_mcast_group4IPv4 组播地址
vrrp_mcast_group6IPv6 组播地址
vrrp_versionVRRP 版本
vrrp_iptables自动放行 VRRP 协议

vrrp_strict

严格遵守VRRP规则

vrrp_check_unicast_src校验单播源地址
script_user脚本运行身份
enable_script_security禁止脚本提权

（二）vrrp_instance 段（VRRP 实例）

子选项说明
state MASTER/BACKUP初始角色
interface <iface>绑定的物理网卡
virtual_router_id <1-255>VRID，主备必须一致
priority <1-254>优先级，高者为主
advert_int <sec>心跳间隔
authentication { … }VRRP 认证
track_interface { … }网卡状态跟踪
track_script { … }自定义脚本结果跟踪
virtual_ipaddress { … }VIP 列表

（三）virtual_ipaddress 段（VIP 列表）

virtual_ipaddress { #/定义VIPPv4 虚拟地址/子网掩码 dev 网卡名 label 网卡别名 #VIP地址及绑定网卡虚拟接口标签
}

（四）virtual_server 段（LVS 虚拟服务）

子选项说明
delay_loop <sec>健康检查延迟
lb_algo <rr、wrr、lc…>LVS 调度算法
lb_kind <DR、NAT、TUN>LVS 模式
persistence_timeout <sec>会话保持时长
protocol <TCPUDP>
ha_suspend当节点为 BACKUP 时暂停检查
virtualhost <FQDN>Layer7 检查 Host 头

（五）real_server 段（后端节点）

子选项说明
weight <0-255>权重
inhibit_on_failure故障时权重置 0
notify_up <script>节点上线钩子
notify_down <script>节点下线钩子

（六）健康检查块（嵌套在 real_server 内）

类型子选项
TCP_CHECKconnect_port, connect_timeout, retry
HTTP_GETurl path status_code digest
SSL_GETurl path status_code digest，支持 https
MISC_CHECKmisc_path, misc_timeout

（七）track_script 段（自定义脚本）

vrrp_script 脚本块名 {script "脚本路径"interval <sec> #定义脚本执行频率
}

三、LVS高可用

（一）准备基本环境

主机名IP地址角色
LVS1

192.168.88.81/24

LVS 调度服务器
LVS2192.168.88.82/24LVS 调度服务器
Web1192.168.88.83/24真实服务器
Web2192.168.88.84/24真实服务器
Client192.168.88.85/24客户端

（二）配置流程

  配置真实服务器
  •  Web1和Web2
yum -y remove firewalld #卸载防火墙
yum -y install nginx
systemctl enable --now nginxyum -y install network-scripts
cat > /etc/sysconfig/network-scripts/ifcfg-lo:0 <<EOF
DEVICE=lo:0 #定义回环接口名称，回环接口用于本机内部通信
NAME=lo:0
IPADDR=192.168.88.86
PREFIX=32 #子网掩码为32，只有一个主机位，仅表示本机IP地址
ONBOOT=yes
EOFifup lo:0
# 追加 ARP 抑制
cat >> /etc/sysctl.conf <<EOF
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.lo.arp_ignore  = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.lo.arp_announce = 2
EOF
sysctl -p
  • Web1
echo "Web1" > /usr/share/nginx/html/index.html
curl 192.168.88.83   # 确保返回页面
  • Web2
echo "Web2" > /usr/share/nginx/html/index.html
curl 192.168.88.84   # 确保返回页面
配置调度服务器（LVS）
LVS1和LVS2
yum -y install ipvsadm keepalived ​#绑定 VIP
yum -y install network-scripts #提供if up/down 命令管理网络接口配置cat > /etc/sysconfig/network-scripts/ifcfg-eth0:0 <<EOF
TYPE=Ethernet #指定接口类型为以太网
DEVICE=eth0:0 #定义接口名称
NAME=eth0:0 #接口的描述性名称，通常与 DEVICE 一致
IPADDR=192.168.88.86 #为该接口分配的静态 IP 地址
PREFIX=24 #子网掩码的 CIDR 表示法
ONBOOT=yes #系统启动时自动激活该接口
EOF
ifup eth0:0
#根据 /etc/sysconfig/network-scripts/ifcfg-eth0:0 的配置，激活虚拟接口 eth0:0
LVS1
  • 修改Keepalived的配置文件/etc/keepalived/keepalived.conf
global_defs {router_id LVS1 #集群节点的唯一标识vrrp_iptables #放行防火墙规则vrrp_strict #严格遵守VRRP规则...
}
vrrp_instance VI_1 {state MASTER #状态为主节点，主服务器interface eth0 #/网卡virtual_router_id 51 #虚拟路由唯一标识符，主备服务器的VRID号必须一致priority 100 #设置优先级，数字越大优先级越高advert_int 1 #心跳包间隔时间authentication { #认证方式auth_type PASS #密码认证auth_pass test #集群密码，主备服务器的密码必须一致}virtual_ipaddress { #定义VIP192.168.88.86/24 dev eth0 label eth0:0 #VIP地址及绑定网卡虚拟接口标签}
}
virtual_server 192.168.88.86 80 { #定义LVS虚拟服务器delay_loop 5 #健康检查延时5s开始lb_algo wrr #调度算法为加权轮询lb_kind DR #LVS工作模式为DR模式persistence_timeout 60 #60s内相同客户端发起请求由同一服务器处理protocol TCP #虚拟服务器协议real_server 192.168.88.83 80 { #定义真实服务器weight 1 #设置后端服务器的权重为1 TCP_CHECK { connect_timeout 2 #连接超时时间为2snb_get_retry 3  #连续3次访问失败则认为真实服务器故障delay_before_retry 3 #健康检查包时间间隔}}real_server 192.168.88.84 80 {weight 2TCP_CHECK { connect_timeout 3 nb_get_retry 3 delay_before_retry 3 }}
}
  • 启动 LVS1
systemctl enable --now keepalived
ipvsadm -Ln
ip a | grep 88.86
LVS2
rsync -av root@192.168.88.81:/etc/keepalived/keepalived.conf /etc/keepalived/# 只改三行
router_id LVS2
state BACKUP
priority 50
systemctl enable --now keepalived
 客户端验证
功能验证
for i in {1..6}; do curl 192.168.88.86; done #预期 1:0或0:1# LVS 注释 persistence_timeout 后重启 Keepalived
for i in {1..6}; do curl 192.168.88.86; done #预期 1:2
高可用切换验证
#LVS1执行
systemctl stop keepalived
ipvsadm -Ln #显示为空#LVS2执行
ip a | grep 88.86 #秒级抢占 VIP
ipvsadm -Ln #规则仍在#Client执行
for i in {1..6}; do curl 192.168.88.86; done #客户端 curl 正常，全程用户无感知。

四、Web高可用

（一）准备基本环境

主机名IP地址角色
Web1192.168.88.87/24Web服务器
Web2192.168.88.88/24Web服务器
Client192.168.88.89/24客户端

（二）配置流程

  配置 Web1`和 Web2
yum -y install keepalived nginx
systemctl enable --now nginx
  配置 Web1
  • 修改Keepalived的配置文件/etc/keepalived/keepalived.conf（删除 LVS 段，仅保留 VRRP）
删除34行之后的内容，之后的内容为LVS相关的配置
global_defs {router_id Web1vrrp_iptablesvrrp_strict...
}vrrp_script chk_nginx {script "/etc/keepalived/check_nginx.sh"interval 2
}vrrp_instance VI_1 {state MASTERinterface eth0virtual_router_id 51priority 100advert_int 1authentication {auth_type PASSauth_pass test}virtual_ipaddress {192.168.88.90/24 dev eth0 label eth0:1}track_script {chk_nginx}
}
  • Nginx 探活脚本/etc/keepalived/check_nginx.sh
#!/bin/bash
ss -anltpu | grep -q nginx && exit 0 || exit 1
#通过 ss 命令查看nginx服务是否运行，运行返回0，运行返回1chmod +x /etc/keepalived/check_nginx.sh
  • 启用Keepalived
systemctl enable --now keepalived
  • 编写测试网页文件
echo "Web1" > /usr/share/nginx/html/index.html
curl 192.168.88.87  # 确保返回页面
配置 Web2
  • 同理配置Keepalived
global_defs {router_id Web2vrrp_iptablesvrrp_strict
}vrrp_instance VI_1 {state BACKUPinterface eth0virtual_router_id 51priority 50advert_int 1authentication {auth_type PASSauth_pass test}virtual_ipaddress {192.168.88.90/24 dev eth0 label eth0:1}
}
  •  启用Keepalived
systemctl enable --now keepalived
  • 编写测试网页文件
echo "Web1" > /usr/share/nginx/html/index.html
curl 192.168.88.88  # 确保返回页面
客户端验证
for i in {1..6}; do curl 192.168.88.90; done #返回Web1
#Web1执行
systemctl stop nginx#Web2执行
ip -a | grep 88.90 #几秒后查看VIP#Client执行
curl 192.168.88.90 #返回Web2页面#Web1执行
systemctl start nginx #启动nginx，等待一段时间VIP自动回到Web1
http://www.dtcms.com/a/289982.html

相关文章：

  • 如何使用python网络爬虫批量获取公共资源数据实践技术应用
  • 江苏思必驰科技25Java实习面经
  • 杰和科技工业计算机AF208，打造高可靠新能源汽车检测产线
  • Valgrind Cachegrind 全解析：用缓存效率，换系统流畅！
  • 基于springboot+vue+mysql的在线教育系统(源码+论文)
  • 多级缓存(亿级流量缓存)
  • 布局AI +文化新赛道，浙江省文化产业投资集团赴景联文科技调研交流
  • 滚珠导轨：物流输送与包装分拣的“高速轨道”
  • 前端包管理工具深度对比：npm、yarn、pnpm 全方位解析
  • 如何解决pip安装报错ModuleNotFoundError: No module named ‘pytest’问题
  • Java 实现 TCP 一发一收通信
  • GitHub+Git新手使用说明
  • Unreal ARPG笔记
  • 讯飞输入法3.0.1742功能简介
  • SpringMVC学习笔记
  • vue3实现可视化大屏布局
  • 数组习题及答案
  • f4硬件配置spi
  • 一维DP深度解析
  • 三菱A1SJ PLC以太网模块：上位机与触摸屏高效通讯解决方案
  • 深入解析：如何在Kafka中配置Source和Sink连接器构建高效数据管道
  • 金仓数据库：融合进化，智领未来——2025年数据库技术革命的深度解析
  • 【Linux指南】Linux系统 -权限全面解析
  • Windows下编译libarchive
  • JavaWeb笔记四
  • 深入详解随机森林在医学图像质量评估中的应用与实现细节
  • OCR 身份识别：让身份信息录入场景更高效安全
  • PHP反序列化漏洞详解
  • 第十八节：第七部分：java高级：注解的应用场景：模拟junit框架
  • 【c++】leetcode5 最长回文子串
