飞腾D2000的BIOS编译

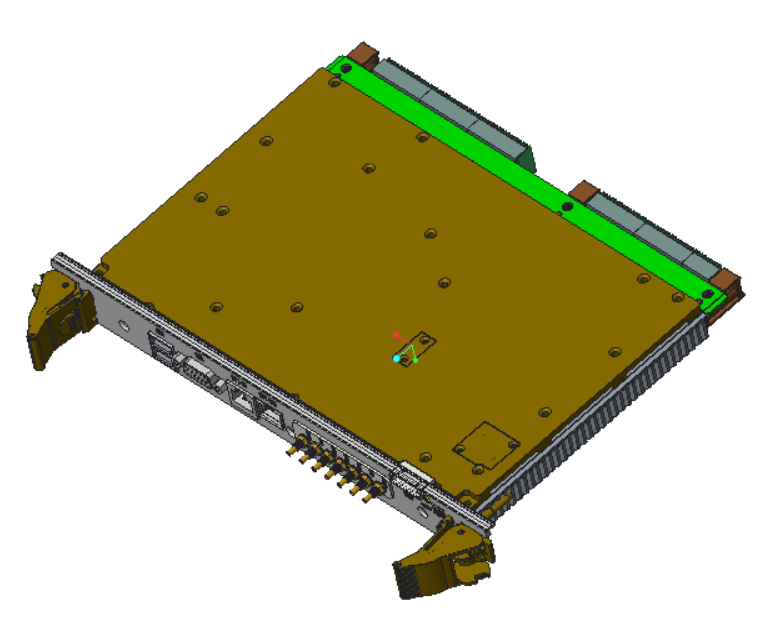

   VPX-404信号处理板为全国产化设计，支持飞腾D2000+X100+JFM7V690T+FMC+架构，采用ZYNQ完成板载上电管理、健康状态监控、软件动态更新、远程开关机等功能。与存储板配合，可高度集成的可以完成信号采集回放、实时信号处理、主控、存储功能。

1. 1. 制作前准备
      1. 拷贝文件

  拷贝image_fix_d2000压缩包到ubuntu的edk2-for-support同一目录并使用unzip image_fix_d2000.zip命令解压

1. 1. 1. 给予image-fix.sh可执行权限

进入image_fix_d2000文件夹的my_scripts

给予image-fix.sh可执行权限，使用chmod 777 image-fix.sh命令

1. 1. 打包生成Bios固件

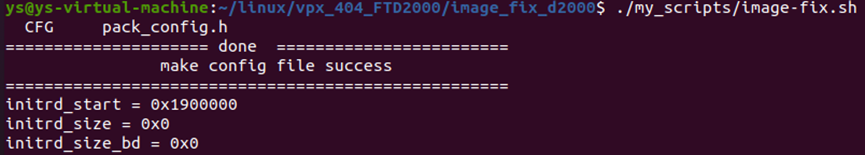

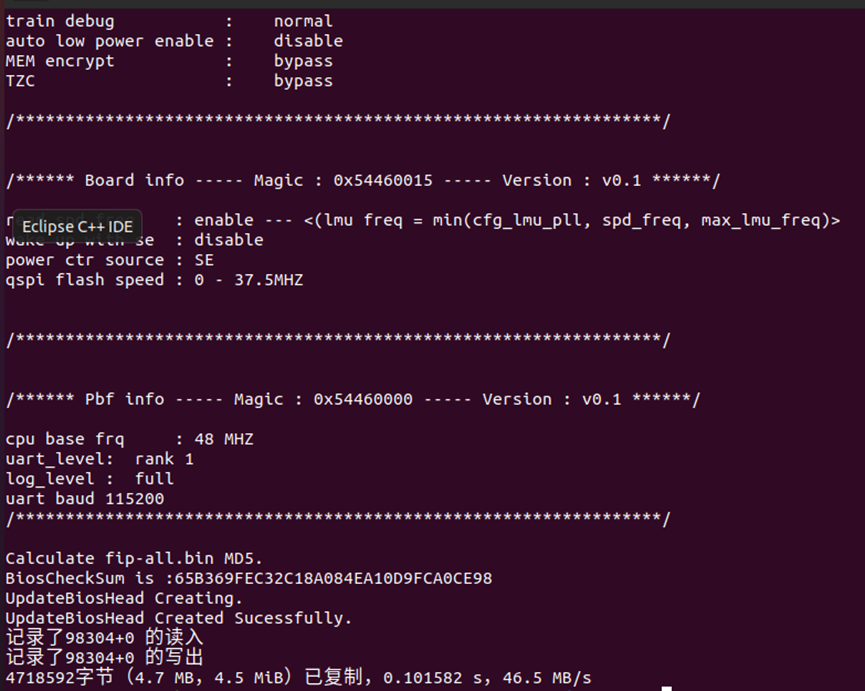

执行./my_scripts/image-fix.sh 打包

1. 1. 修改单板的硬件拆分和基本信息(执行此步骤可跳过3.2章)
      1. 给予image_fix_d2000 / my_scripts/fix_parameter.sh可执行权限chmod 777 fix_parameter.sh

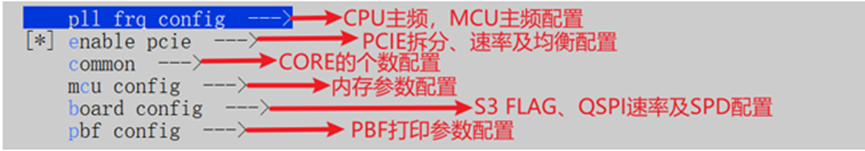

1. 1. 1. 执行./my_scripts/fix_parameter.sh 配置参数.
      2.
         CPU 主频，MCU主频的配置

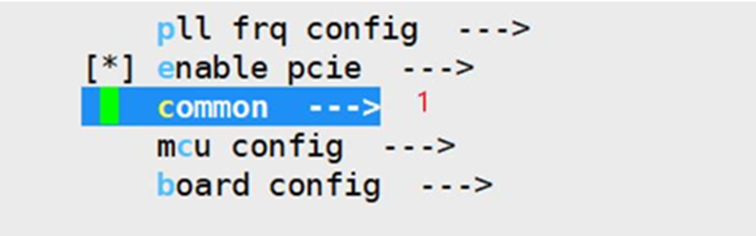

1. 1. 1. Common选项

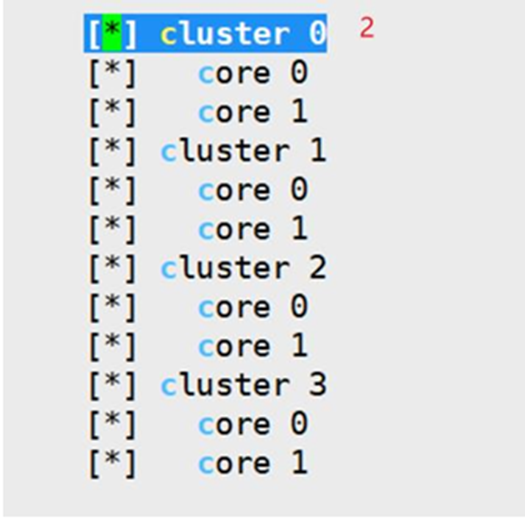

Core个数配置

以上为cluster数，core数目的配置选项。

过温保护功能开关：

过温保护机制： 当CPU结温超过90°时，CPU主频会降低到1Ghz,当结温降低到70°时主频恢复原值

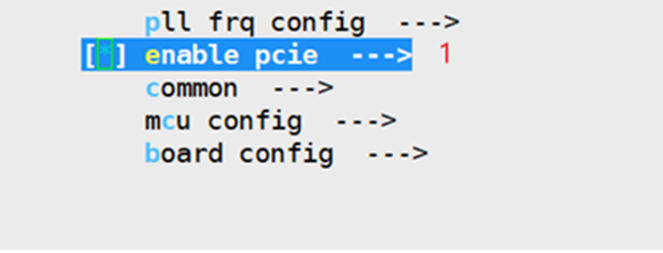

1. 1. 1. PCIE 拆分，GEN速度，均衡的配置：

GEN速率，均衡配置通常保持默认配置，拆分模式根据主板实际情况来配置。 如果PCIE链路信号不佳，概率扫不到PCIE设备等，可以尝试修改PCIE均衡值来进行调 试。

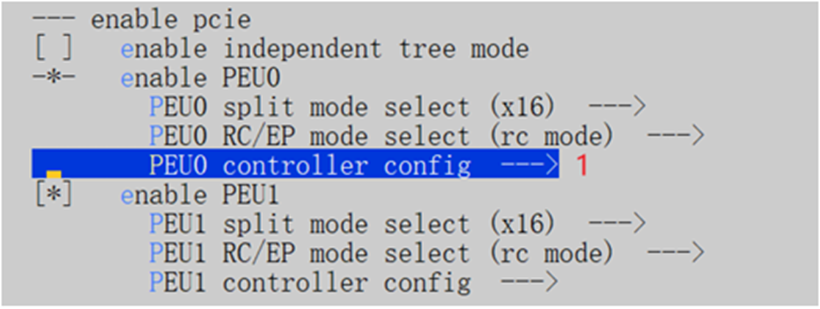

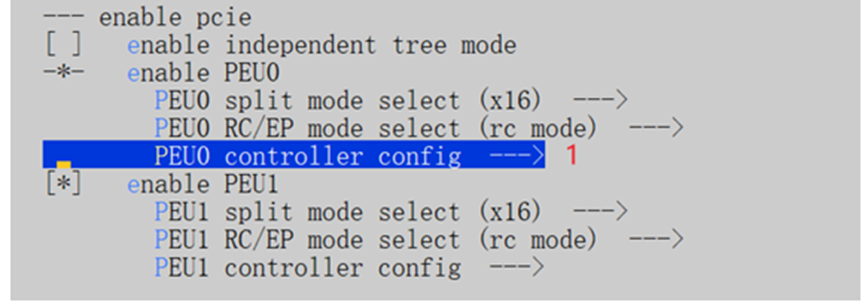

PCIE 拆分配置：

PCIE 速率配置：

PCIE 均衡配置：

均衡设置的数字范围是0—9。

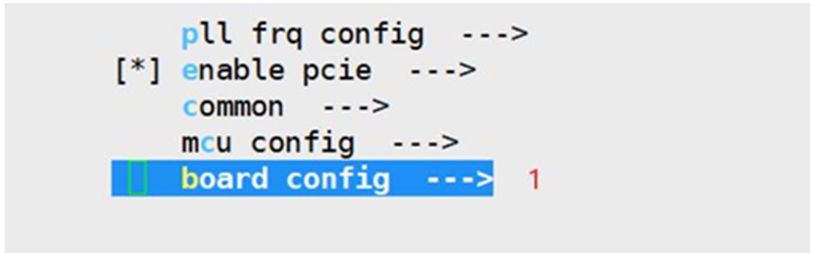

1. 1. 1. Board config 配置：

S3 FLAG配置：

菜单键按回车下拉，选项按空格选择或不选择。

如果是台式机(电源管理模块一般是CPLD)项目，就选择s3 flag from gpio

如果是一体机/笔记本产品，电源管理模块一般是EC,选择s3 flag from ec.

如果是使用X100做电源管理，选择s3 flag from SE
