LVS技术详解与实战
1.LVS简介
LVS:Linux Virtual Server，负载调度器，内核集成，阿里的四层SLB(Server LoadBalance)是基于LVS+keepalived实现。
LVS 相关术语
VS:Virtual Server，负责调度
RS:RealServer，负责真正提供服务

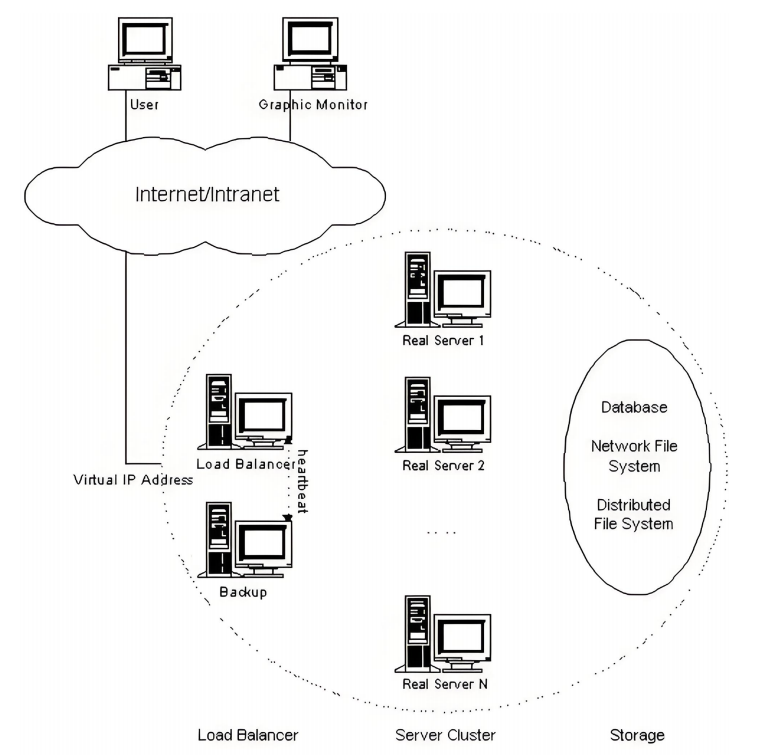

1.1.LVS概念集群体系结构
1.2.LVS概念
VS：Virtual Server RS：Real Server CIP：Client IP VIP: Virtual serve IP #VS外网的IP DIP: Director IP #VS内网的IP RIP: Real server IP
访问流程：CIP <--> VIP == DIP <--> RIP
2.LVS集群的类型
lvs-nat： 修改请求报文的目标IP,多目标IP的DNAT
lvs-dr： 操纵封装新的MAC地址
lvs-tun： 在原请求IP报文之外新加一个IP首部
lvs-fullnat： 修改请求报文的源和目标IP
2.1.nat模式
Ivs-nat:
本质是多目标IP的DNAT，通过将请求报文中的目标地址和目标端口修改为某挑出的RS的RIP和PORT实现转发。
RIP和DIP应在同一个IP网络，且应使用私网地址;RS的网关要指向DIP
请求报文和响应报文都必须经由Director转发，Director易于成为系统瓶颈
支持端口映射，可修改请求报文的目标PORT
VS必须是Linux系统，RS可以是任意OS系统

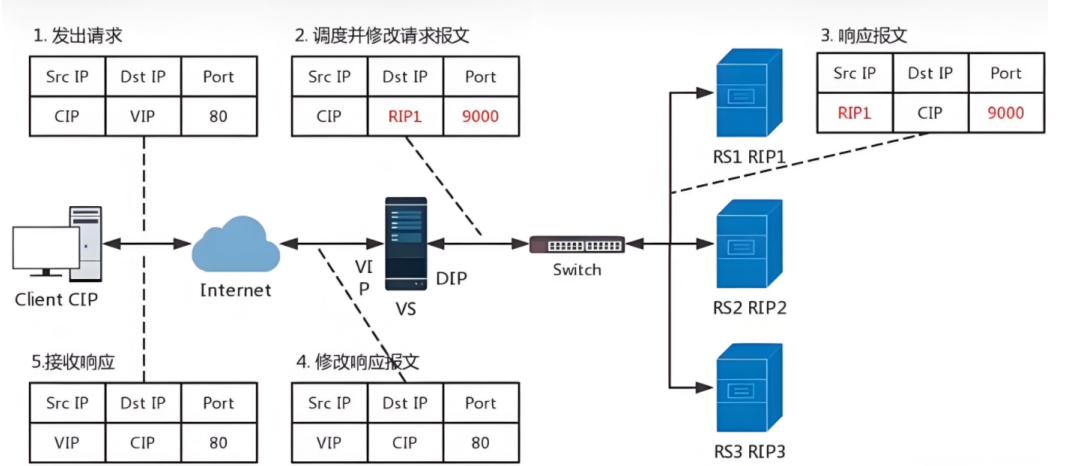

2.2.nat模式数据逻辑
1.客户端发送访问请求，请求数据包中含有请求来源（cip），访问目标地址（VIP）访问目标端口（9000port） 2.VS服务器接收到访问请求做DNAT把请求数据包中的目的地由VIP换成RS的RIP和相应端口 3.RS1相应请求，发送响应数据包，包中的相应保温为数据来源（RIP1）响应目标（CIP）相应端口（9000port） 4.VS服务器接收到响应数据包，改变包中的数据来源（RIP1-->VIP）,响应目标端口（9000-->80） 5.VS服务器把修改过报文的响应数据包回传给客户端 6.lvs的NAT模式接收和返回客户端数据包时都要经过lvs的调度机，所以lvs的调度机容易阻塞
2.3.DR模式
DR：Direct Routing，直接路由，LVS默认模式,应用最广泛,通过为请求报文重新封装一个MAC首部进行转发，源MAC是DIP所在的接口的MAC，目标MAC是某挑选出的RS的RIP所在接口的MAC地址；源IP/PORT，以及目标IP/PORT均保持不变

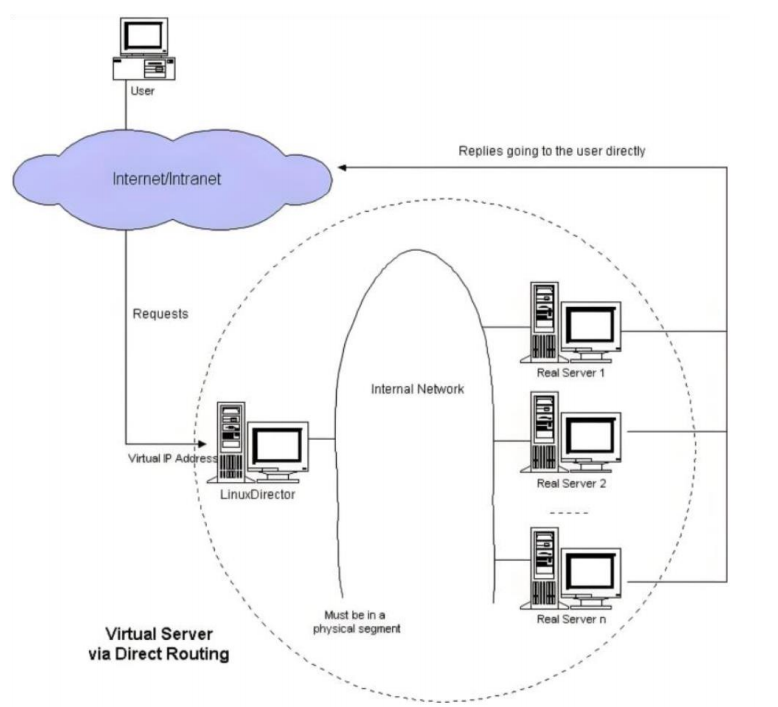

2.4.DR模式数据逻辑
在DR模式中，RS接收到访问请求后不需要回传给VS调度器，直接把回传数据发送给client，所以RS和vs上都要有vip。
2.5.DR模式数据传输过程
客户端发送数据帧给vs调度主机帧中内容为客户端IP+客户端的MAC+VIP+VIP的MAC
VS调度主机接收到数据帧后把帧中的VIP的MAC该为RS1的MAC，此时帧中的数据为客户端IP+客户端的MAC+VIP+RS1的MAC
RS1得到2中的数据包做出响应回传数据包，数据包中的内容为VIP+RS1的MAC+客户端IP+客户端IP的MAC
2.6.DR模式的特点
1.Director和各RS都配置有VIP
2.确保前端路由器将目标IP为VIP的请求报文发往Director
3.在前端网关做静态绑定VIP和Director的MAC地址
在RS上使用arptables工具
arptables -A IN -d $VIP -j DROP arptables -A OUT -s $VIP -j mangle --mangle-ip-s $RIP
在RS上修改内核参数以限制arp通告及应答级别
/proc/sys/net/ipv4/conf/all/arp_ignore /proc/sys/net/ipv4/conf/all/arp_announce
4.RS的RIP可以使用私网地址，也可以是公网地址；RIP与DIP在同一IP网络；
5.RIP的网关不能指向DIP，以确保响应报文不会经由Director
6.RS和Director要在同一个物理网络
7.请求报文要经由Director，但响应报文不经由Director，而由RS直接发往Client
8.不支持端口映射（端口不能修改）
9.RS可使用大多数OS系统
2.7.LVS工作模式总结
| NAT模式 | TUN模式 | DR模式 | |
|---|---|---|---|
| RS操作系统 | 不限 | 支持隧道 | 禁用arp |
| 调度器和服务器网络 | 可跨网络 | 可跨网络 | 不可跨网络 |
| 调度服务器数量服务器数量 | 少 | 多 | 多 |
| RS服务器网关 | 指向到调度器DIP | 指向到路由 | 指向到路由 |
lvs-nat与lvs-fullnat：请求和响应报文都经由Director
lvs-nat：RIP的网关要指向DIP
lvs-fullnat：RIP和DIP未必在同一IP网络，但要能通信
lvs-dr与lvs-tun：请求报文要经由Director，但响应报文由RS直接发往Client
lvs-dr：通过封装新的MAC首部实现，通过MAC网络转发
lvs-tun：通过在原IP报文外封装新IP头实现转发，支持远距离通信
3.lvs的调度算法
3.1.lvs调度算法类型
ipvs scheduler：根据其调度时是否考虑各RS当前的负载状态被分为两种：静态方法和动态方法
静态方法：仅根据算法本身进行调度，不考虑RS的负载情况
动态方法：主要根据每RS当前的负载状态及调度算法进行调度Overhead=value较小的RS将被调度
3.2.lvs静态调度算法
1、RR：roundrobin 轮询 RS分别被调度，当RS配置有差别时不推荐
2、WRR：Weighted RR，加权轮询根据RS的配置进行加权调度，性能差的RS被调度的次数少
3、SH：Source Hashing，实现session sticky，源IP地址hash；将来自于同一个IP地址的请求始终发往
第一次挑中的RS，从而实现会话绑定
4、DH：Destination Hashing；目标地址哈希，第一次轮询调度至RS，后续将发往同一个目标地址的请求始终转发至第一次挑中的RS，典型使用场景是正向代理缓存场景中的负载均衡，如：宽带运营商
3.3.lvs动态调度算法
主要根据RS当前的负载状态及调度算法进行调度Overhead=value较小的RS会被调度
1、LC：least connections（最少链接发）
适用于长连接应用Overhead（负载值）=activeconns（活动链接数） x 256+inactiveconns（非活动链接数）
2、WLC：Weighted LC（权重最少链接）
默认调度方法Overhead=(activeconns x 256+inactiveconns)/weight
3、SED：Shortest Expection Delay,
初始连接高权重优先Overhead=(activeconns+1+inactiveconns) x 256/weight
但是，当node1的权重为1，node2的权重为10，经过运算前几次的调度都会被node2承接
4、NQ：Never Queue，第一轮均匀分配，后续SED
5、LBLC：Locality-Based LC，动态的DH算法，使用场景：根据负载状态实现正向代理
6、LBLCR：LBLC with Replication，带复制功能的LBLC，解决LBLC负载不均衡问题，从负载重的复制到负载轻的RS
3.4.在4.15版本内核以后新增调度算法
1.FO(Weighted Fai Over)调度算法：常用作灰度发布
在此FO算法中，遍历虚拟服务所关联的真实服务器链表，找到还未过载(未设置IP_VS_DEST_FOVERLOAD标志)的且权重最高的真实服务器，进行调度
当服务器承接大量链接，我们可以对此服务器进行过载标记（IP_VS_DEST_F OVERLOAD），那么vs调度器就不会把链接调度到有过载标记的主机中。
2.OVF(Overflow-connection)调度算法
基于真实服务器的活动连接数量和权重值实现。将新连接调度到权重值最高的真实服务器，直到其活动连接数量超过权重值，之后调度到下一个权重值最高的真实服务器,在此OVF算法中，遍历虚拟服务相关联的真实服务器链表，找到权重值最高的可用真实服务器。一个可用的真实服务器需要同时满足以下条件:
未过载(未设置IP_VS_DEST_F OVERLOAD标志)
真实服务器当前的活动连接数量小于其权重值
其权重值不为零
4.LVS部署
4.1.lvs软件相关信息
程序包：ipvsadm Unit File: ipvsadm.service 主程序：/usr/sbin/ipvsadm 规则保存工具：/usr/sbin/ipvsadm-save 规则重载工具：/usr/sbin/ipvsadm-restore 配置文件：/etc/sysconfig/ipvsadm-config ipvs调度规则文件：/etc/sysconfig/ipvsadm
4.2.ipvsadm命令
核心功能:
集群服务管理:增、删、改
集群服务的RS管理:增、删、改
查看
命令参数
管理集群服务 ipvsadm -A|E -t（tcp）|u（udp）|f（防护墙标签） \ service-address(集群地址) \ [-s scheduler(调度算法)] \ [-p [timeout]] \ [-M netmask] \ [--pepersistence_engine] \ [-b sched-flags] ipvsadm -D -t|u|f service-address 删除 ipvsadm –C 清空 ipvsadm –R 重载 ipvsadm -S [-n] 保存 管理集群中的real server ipvsadm -a|e -t|u|f service-address -r server-address [-g | -i| -m](工作模式) [-w weight](权重) ipvsadm -d -t|u|f service-address -r server-address 删除RS ipvsadm -L|l [options] 查看rs ipvsadm -Z [-t|u|f service-address] 清楚计数器
管理集群服务中的增删改
ipvsadm -A|E -t|u|f service-address [-s scheduler] [-p [timeout]] -A #添加 -E #修改 -t #tcp服务 -u #udp服务 -s #指定调度算法，默认为WLC -p #设置持久连接超时，持久连接可以理解为在同一个时间段同一个来源的请求调度到同一Realserver -f #firewall mask 火墙标记，是一个数字
#增加 [root@DR-server ~]# ipvsadm -A -t 172.25.254.100:80 -s rr [root@DR-server ~]# ipvsadm -A -f 66 -p 3000 #修改 [root@DR-server ~]# ipvsadm -E -t 172.25.254.100:80 -s wrr -p 3000 #删除 [root@DR-server ~]# ipvsadm -D -t 172.25.254.100:80 [root@DR-server ~]# ipvsadm -D -f 66
管理集群中RealServer的增删改
ipvsadm -a|e -t|u|f service-address -r realserver-address [-g|i|m] [-w weight] -a #添加realserver -e #更改realserver -t #tcp协议 -u #udp协议 -f #火墙 标签 -r #realserver地址 -g #直连路由模式 -i #ipip隧道模式 -m #nat模式 -w #设定权重 -Z #清空计数器 -C #清空lvs策略 -L #查看lvs策略 -n #不做解析 --rate ：输出速率信息
#添加 [root@DR-server ~]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.30 -m [root@DR-server ~]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.40 -m -w 2 #更改 [root@DR-server ~]# ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.30 -m -w 1 [root@DR-server ~]# ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.30 -i -w 1 #删除 [root@DR-server ~]# ipvsadm -d -t 172.25.254.100:80 -r 192.168.0.30
[root@DR-server ~]# ipvsadm -Ln [root@DR-server ~]# ipvsadm -Ln --rate IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port CPS InPPS OutPPS InBPS OutBPS -> RemoteAddress:Port TCP 172.25.254.100:80 0 0 0 0 0 -> 192.168.0.30:80 0 0 0 0 0 -> 192.168.0.40:80 0 0 0 0 0[root@DR-server ~]# ipvsadm -C[root@DR-server ~]# ipvsadm -Z -t 172.25.254.20:80 [root@DR-server ~]# ipvsadm -Ln --rate IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port CPS InPPS OutPPS InBPS OutBPS -> RemoteAddress:Port TCP 172.25.254.20:80 0 0 0 0 0 -> 192.168.0.30:80 0 0 0 0 0 -> 192.168.0.40:80 0 0 0 0 0
保存策略,备份及恢复
[root@lvs ~]# ipvsadm-save -n [root@lvs ~]# ipvsadm-save -n > /mnt/ipvsadm.rule [root@lvs ~]# ipvsadm -C [root@lvs ~]# ipvsadm-restore < /mnt/ipvsadm.rule#永久保存，开机自启动 [root@lvs ~]# ipvsadm-save -n >/etc/sysconfig/ipvsadm [root@lvs ~]# systemctl enable --now ipvsadm.service
5.LVS实战案例

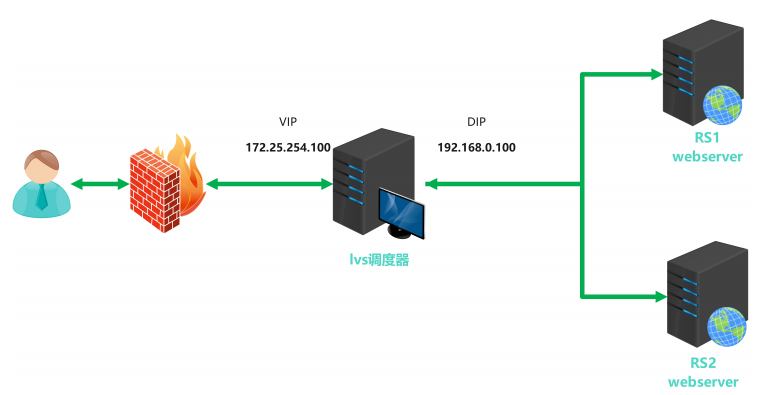

5.1.部署NAT模式集群案例
1.Director 服务器采用双网卡，一个是桥接网卡连接外网，一个是仅主机网卡与后端Web服务器相连 2.Web服务器采用仅主机网卡与director相连 3.Web服务器网关指向192.168.0.100 4.后端web服务器不需要连接外网
实验环境
| 主机名 | ip | vip | 角色 |
|---|---|---|---|
| LVS | 192.168.0.100 | 172.25.254.100 | 调度器（VS） |
| RS1 | 192.168.0.10，GW 192.168.0.100 | null | 真实服务器（RS） |
| RS2 | 192.168.0.20，GW 192.168.0.100 | null | 真实服务器（RS） |
| client | 172.25.254.10 | 客户端 |
配置命令
1.在node1中启用内核路由功能
# echo "net.ipv4.ip_forward=1" > /etc/sysctl.d/ip_forward.conf # sysctl --system
2.在LVS中安装ipvsadm
#yum install ipvsadm -y
3.LVS中添加调度策略
# ipvsadm -A -t 172.25.254.100:80 -s rr # ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.101:80 # ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.101:80 -m # ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.102:80 -m
4.查看策略
[root@lvs ~]# ipvsadm -Ln IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags-> RemoteAddress:Port Forward Weight ActiveConn InActConn TCP 172.25.254.100:80 rr-> 192.168.0.10:80 Masq 1 0 5 -> 192.168.0.20:80 Masq 1 0 5 [root@lvs ~]# cat /proc/net/ip_vs IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags-> RemoteAddress:Port Forward Weight ActiveConn InActConn TCP AC19FE64:0050 rr -> C0A80014:0050 Masq 1 0 5 -> C0A8000A:0050 Masq 1 0 5 [root@lvs ~]# cat /proc/net/ip_vs_conn Pro FromIP FPrt ToIP TPrt DestIP DPrt State Expires PEName PEData TCP AC19FE0A C58A AC19FE64 0050 C0A80014 0050 TIME_WAIT 90 TCP AC19FE0A C5C0 AC19FE64 0050 C0A80014 0050 TIME_WAIT 90 TCP AC19FE0A C5A0 AC19FE64 0050 C0A8000A 0050 TIME_WAIT 90 TCP AC19FE0A C5E2 AC19FE64 0050 C0A8000A 0050 TIME_WAIT 90 TCP AC19FE0A C5AC AC19FE64 0050 C0A80014 0050 TIME_WAIT 90
5.保存规则
[root@lvs ~]# ipvsadm -Sn -A -t 172.25.254.100:80 -s rr -a -t 172.25.254.100:80 -r 192.168.0.10:80 -m -w 1 -a -t 172.25.254.100:80 -r 192.168.0.20:80 -m -w 1 [root@lvs ~]# ipvsadm -Sn > /etc/sysconfig/ipvsadm-config
6.删除所有规则
[root@lvs ~]# ipvsadm -C [root@lvs ~]# ipvsadm -Ln IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags-> RemoteAddress:Port Forward Weight ActiveConn InActConn
7.重新加载规则
[root@lvs ~]# ipvsadm -R < /etc/sysconfig/ipvsadm-config [root@lvs ~]# ipvsadm -Ln IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags-> RemoteAddress:Port Forward Weight ActiveConn InActConn TCP 172.25.254.100:80 rr-> 192.168.0.10:80 Masq 1 0 0 -> 192.168.0.20:80 Masq 1 0 0
8.以上操作均为临时，如果想开机启动
[root@lvs ~]# systemctl enable --now ipvsadm.service
9.测试
[root@client ~]# for i in {1..6};do curl 172.25.254.100;done
rs2 - 192.168.0.20
rs1 - 192.168.0.10
rs2 - 192.168.0.20
rs1 - 192.168.0.10
rs2 - 192.168.0.20
rs1 - 192.168.0.1010.修改为权重调用算法
[root@lvs ~]# ipvsadm -E -t 172.25.254.100:80 -s wrr
[root@lvs ~]# ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.10:80 -m -w 2
[root@lvs ~]# ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.20:80 -m -w 2
[root@lvs ~]# systemctl restart ipvsadm.service测试效果
[root@client ~]# for i in {1..6};do curl 172.25.254.100;done
rs2 - 192.168.0.20
rs1 - 192.168.0.10
rs1 - 192.168.0.10
rs2 - 192.168.0.20
rs1 - 192.168.0.10
rs1 - 192.168.0.105.2.部署DR模式集群案例

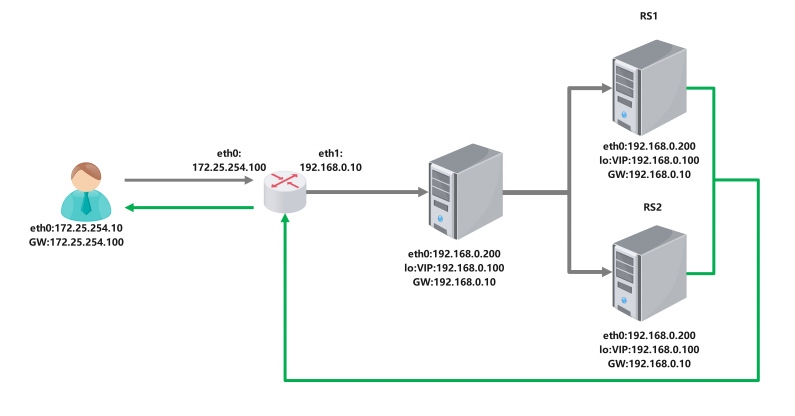

实验环境
| 主机名 | ip | vip | 角色 |
|---|---|---|---|
| LVS | 192.168.0.200 GW 192.168.0.10 仅主机 | lo:192.168.0.100 | 调度器（VS） |
| router | eth0:172.25.254.100，仅主机 eth1:192.168.0.10 | null | 路由器 |
| RS1 | 192.168.0.101 GW 192.168.0.10 仅主机 | lo:192.168.0.100 | web服务器1 |
| RS2 | 192.168.0.102 GW 192.168.0.10 仅主机 | lo:192.168.0.100 | web服务器2 |
| client | 172.25.254.10 | null | 测试主机 |
配置实验环境
#在客户端主机中为nat模式网卡 [root@client ~]# vim/etc/NetworkManager/system-connections/eth0.nmconnection [connection] id=eth0 type=ethernet interface-name=eth0 [ipv4] method=manual address1=172.25.254.10/24,172.25.254.100 [root@client ~]# route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 0.0.0.0 172.25.254.100 0.0.0.0 UG 100 0 0 eth0 172.25.254.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0 ################################################################################################################################################################## #在路由主机中设定双网卡，eth0为nat网卡，eth1为仅主机网卡 #对于eth0的设定 [root@DR-server ~]# vim /etc/NetworkManager/system-connections/eth0.nmconnection [connection] id=eth0 type=ethernet interface-name=eth0[ipv4] method=manual address1=172.25.254.100/24#对于eth1的设定 [root@DR-server ~]# vim /etc/NetworkManager/system-connections/eth1.nmconnection [connection] id=eth1 type=ethernet interface-name=eth1[ipv4] method=manual address1=192.168.0.10/24 ################################################################################################################################################################## #对于dr调度器设定网卡为仅主机模式 [root@dr-server ~]# vim /etc/NetworkManager/system-connections/eth0.nmconnection [connection] id=eth0 type=ethernet interface-name=eth0[ipv4] method=manual address1=192.168.0.200/24,192.168.0.10 [root@dr-server ~]# route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 0.0.0.0 192.168.0.10 0.0.0.0 UG 100 0 0 eth0 192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0 ################################################################################################################################################################## #对于RS1的设定网卡为仅主机模式 [root@webserver1 ~]# cat /etc/NetworkManager/system-connections/eth0.nmconnection [connection] id=eth0 type=ethernet interface-name=eth0[ipv4] method=manual address1=192.168.0.101/24,192.168.0.10 [root@webserver1 ~]# route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 0.0.0.0 192.168.0.10 0.0.0.0 UG 100 0 0 eth0 192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0 #进入用apr相应 ################################################################################################################################################################## #对于RS2中的网络设定 [root@webserver2 ~]# cat /etc/NetworkManager/system-connections/eth0.nmconnection [connection] id=eth0 type=ethernet interface-name=eth0[ipv4] method=manual address1=192.168.0.102/24,192.168.0.10 [root@webserver2 ~]# route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 0.0.0.0 192.168.0.10 0.0.0.0 UG 100 0 0 eth0 192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0 #################################################################################
解决vip响应问题
DR模型中各主机上均需要配置VIP，解决地址冲突的方式有三种：
在前端网关做静态绑定
在各RS使用arptables
在各RS修改内核参数，来限制arp响应和通告的级别
限制响应级别:arp_ignore
0:默认值，表示可使用本地任意接口上配置的任意地址进行响应
1:仅在请求的目标IP配置在本地主机的接收到请求报文的接口上时，才给予响应
限制通告级别:arp_announce
0:默认值，把本机所有接口的所有信息向每个接口的网络进行通告
1:尽量避免将接口信息向非直接连接网络进行通告
2:必须避免将接口信息向非本网络进行通告
配置详情
Director服务器采用双IP桥接网络，一个是VPP，一个DIP
Web服务器采用和DIP相同的网段和Director连接
每个Web服务器配置VIP
每个web服务器可以出外网
在lvs 和 rs 中设定vip [root@lvs ~]# ip addr add dev lo 192.168.0.100/32 [root@rs1 ~]# ip addr add dev lo 192.168.0.100/32 [root@rs2 ~]# ip addr add dev lo 192.168.0.100/32在RS1和RS2中解决响应问题 [root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore [root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore [root@rs1 ~]# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce [root@rs1 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce[root@rs2 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore [root@rs2 ~]# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore [root@rs2 ~]# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce [root@rs2 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce在lvs中配置策略 [root@lvs ~]# ipvsadm -A -t 192.168.0.100:80 -s wrr [root@lvs ~]# ipvsadm -a -t 192.168.0.100:80 -r 192.168.0.101:80 -g [root@lvs ~]# ipvsadm -a -t 192.168.0.100:80 -r 192.168.0.102:80 -g [root@lvs ~]# ipvsadm -Ln IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags-> RemoteAddress:Port Forward Weight ActiveConn InActConn TCP 192.168.0.100:80 wrr -> 192.168.0.101:80 Route 1 0 0 -> 192.168.0.102:80 Route 1 0 0
测试效果：
[root@node10 ~]# for i in {1..6};do curl 192.168.0.100;done
RS2 server - 192.168.0.102
RS1 server - 192.168.0.101
RS2 server - 192.168.0.102
RS1 server - 192.168.0.101
RS2 server - 192.168.0.102
RS1 server - 192.168.0.101防火墙标记解决轮询调度问题
FWM:FireWall Mark
MARK target 可用于给特定的报文打标记, --set-mark value
其中:value 可为0xffff格式，表示十六进制数字借助于防火墙标记来分类报文，而后基于标记定义集群服务:可将多个不同的应用使用同一个集群服务进行调度
实现方法:
在Director主机打标记: iptables -t mangle -A PREROUTING -d $vip -p $proto -m multiport --dports $portl,$port2,..-i MARK --set-mark NUMBER在Director主机基于标记定义集群服务: ipvsadm -A -f NUMBER [options]
示例如下：
在vs调度器中设定端口标签，人为80和443是一个整体 ]# iptables -t mangle -A PREROUTING -d 192.168.0.100 -p tcp -m multiport --dports 80,443 -j MARK --set-mark 666设定调度规则 [root@lvs ~]# ipvsadm -A -f 666 -s rr [root@lvs ~]# ipvsadm -a -f 666 -r 192.168.0.101 -g [root@lvs ~]# ipvsadm -a -f 666 -r 192.168.0.102 -g测试结果 [root@node10 ~]# curl -k https://192.168.0.100 RS2 server - 192.168.0.102 [root@node10 ~]# curl -k https://192.168.0.100;curl 192.168.0.100 RS1 server - 192.168.0.101 RS2 server - 192.168.0.102
