基于densenet网络创新的肺癌识别研究

获取项目源码点击文末名片

1. 摘要
   本项目针对肺癌 CT 图像识别等医学影像分析场景，基于 DenseNet 网络进行创新性改进，综合引入多尺度卷积、深度可分离卷积、注意力机制以及空间金字塔池化（SPP）等模块，以期提升对不同大小的肺结节及关键病理特征的识别能力。同时，通过深度可分离卷积和可选的通道剪枝等策略，将网络参数量和计算开销显著降低，为实际临床应用（如实时诊断系统）提供可行性。本项目的核心内容包括以下几个部分：
   数据预处理与加载：采用统一的图像大小并进行标准化处理，方便网络训练。
   创新网络结构：基于 DenseNet 的思路，融合多尺度卷积、注意力模块、深度可分离卷积以及空间金字塔池化，以提升模型对小尺寸病灶与复杂背景的识别能力。
   训练流程与多指标评估：使用交叉熵作为损失函数，采用多种指标（精度、准确率、召回率、F1-score）同时衡量模型性能，并可视化其随训练轮数的变化趋势。
   模型保存：将训练好的模型权重进行保存，便于后续推断或迁移学习。

2. 创新点
   多尺度卷积（Multi-scale Convolution）
   在 DenseNet 的基础模块中引入 3×3、5×5 等并行卷积层，对肺结节在大小和形态上的多样性有更强的适应能力。同时，将其与深度可分离卷积相结合，在保证感受野的前提下有效减少参数。
   注意力机制（SE 模块）
   在 Dense Block 输出后融入 SE（Squeeze-and-Excitation）模块，实现对特征通道的自适应加权，进一步强化关键病灶区域的表征，弱化背景噪声或无关信息，提高检出率。
   空间金字塔池化（SPP）
   最后阶段通过 SPP 模块融合全局与局部上下文信息，使网络既能保留全局特征，又能获取不同分辨率下的区域特征，有助于处理大小差异显著的肺结节。
   轻量化设计
   使用 深度可分离卷积（Depthwise + Pointwise）替换部分标准卷积，大幅降低网络参数量与计算量。
   理论上，可结合 通道剪枝 等手段，对冗余通道加以裁剪，进一步减少模型大小以适配临床设备。
   通过上述改进，模型在准确性和推理效率之间达到较好的平衡，尤其适用于对硬件资源有限但检测性能要求较高的医学影像分析场景。

---

3. 数据说明
   数据集结构
   训练集与测试集分别放置于 ./dataset/train 与 ./dataset/test 目录下。
   每个目录下含有一个 CSV 文件（例如：train.csv、test.csv）。该文件用于记录图像的相对路径以及标签信息。

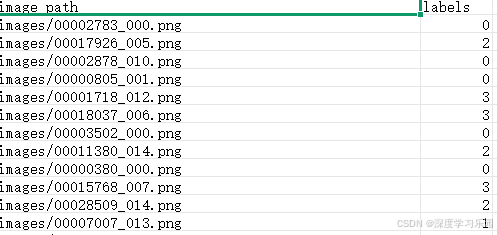

   CSV 文件格式
   image_path：图像文件的相对路径，如 xxx.jpg 或者含子路径 subfolder/xxx.png。
   labels：该图像对应的类别标签。假设本项目有 4 个类别（0, 1, 2, 3），则每行一个整数表示对应类别。
   图像预处理
   采用 transforms.Resize([224, 224]) 将所有图像统一到 224×224 的尺寸。
   使用标准化 Normalize(mean=[0.485, 0.456, 0.406], std=[0.229, 0.224, 0.225]) 以加速网络收敛。
   自定义 Dataset
   通过 MyDataset 类实现了对上述数据进行索引读取和变换处理；同时能够按照批次（batch）供给数据给模型进行训练与测试。



---

4. 模型说明
   4.1 深度可分离卷积（Depthwise Separable Convolution）
   深度可分离卷积（Depthwise Separable Convolution）是一种高效的卷积操作，其主要目标是在大幅降低计算量和参数量的同时，尽可能保持传统卷积的表达能力。下面详细介绍其内部工作原理和实现细节。
5. 传统卷积的瓶颈
   在传统卷积中，每个卷积核对输入的所有通道同时操作。例如，对于一个输入张量，其形状为 H×W×Cin（高度、宽度、输入通道数），传统卷积会使用大小为 K×K 的滤波器进行卷积操作，并且每个滤波器都会跨所有 Cin 通道进行计算，输出 Cout 个特征图。
   这种设计虽然效果好，但计算复杂度高，参数量大。具体来说，计算量约为：
   K×K×Cin×Cout×H×W
6. 深度可分离卷积分解卷积操作
   深度可分离卷积将传统卷积分解为两个独立的操作：
   深度卷积（Depthwise Convolution）逐点卷积（Pointwise Convolution）
   深度卷积

• 工作原理：
  深度卷积的核心思想是对每个输入通道单独进行卷积操作，而不是像传统卷积那样跨通道混合信息。
  • 输入：假设输入有 Cin个通道，每个通道独立地使用一个 K×K 的卷积核进行卷积操作。
  • 输出：每个输入通道会生成一个独立的特征图，总输出依然是 Cin个通道。
• 实现细节：
  在代码中，使用了参数 groups=in_channels 的 nn.Conv2d，这表明每个卷积核仅处理一个输入通道。这大大减少了参数数量和计算量。
  • 参数数量： K×K×Cin
  • 计算量： K×K×Cin×H×W
    逐点卷积
• 工作原理：
  逐点卷积是一个 1×1 的卷积操作，其作用是将深度卷积后的各个通道进行线性组合，实现跨通道信息的融合。
  • 输入：来自深度卷积的输出，形状为 H×W×Cin。
  • 输出：经过 Cout 个 1×1 卷积核运算，输出形状变为 H×W×Cout。
• 实现细节：
  在代码中，使用了 nn.Conv2d(in_channels, out_channels, kernel_size=1, stride=1, padding=0, bias=False) 来实现逐点卷积。
  • 参数数量： 1×1×Cin×Cout=Cin×Cout
  • 计算量： Cin×Cout×H×W
    整体工作流程
    结合上述两个步骤，深度可分离卷积的整体计算过程为：
    深度卷积：对每个输入通道独立进行 K×K的卷积，提取局部特征，但不混合不同通道的信息。
    逐点卷积：使用 1×1卷积对深度卷积的输出进行跨通道线性组合，从而实现信息整合并生成最终的输出特征图。
    计算总量大约为：
    K×K×Cin×H×W+Cin×Cout×H×W
    相比传统卷积，这个数值通常显著更低，尤其是在 K 比较大的情况下，计算和参数效率有明显提升。
    代码实现解读
    在上面的代码中，类 DepthwiseSeparableConv 具体实现了这种卷积方式：
• 构造函数中：
  • self.depthwise = nn.Conv2d(in_channels, in_channels, kernel_size, stride, padding, groups=in_channels, bias=False)
    这一行实现了深度卷积。参数 groups=in_channels 表示每个通道独立计算。
  • self.pointwise = nn.Conv2d(in_channels, out_channels, kernel_size=1, stride=1, padding=0, bias=False)
    这一行实现了逐点卷积，将深度卷积后的各通道信息融合到目标输出通道数上。
  • self.bn = nn.BatchNorm2d(out_channels)
    添加了批归一化层，用于对输出特征进行归一化处理，稳定网络训练。
• 前向传播中：
  • 先调用深度卷积：x = self.depthwise(x)
  • 然后调用逐点卷积：x = self.pointwise(x)
  • 最后进行批归一化：x = self.bn(x)
    整个过程实现了从局部特征提取到跨通道特征融合的完整流程。
    优势与应用场景
• 优势：
  • 计算效率高：大幅降低参数量和运算量，适合资源受限的设备（如移动设备）。
  • 模型轻量：能有效构建轻量级网络，例如 MobileNet 等均采用深度可分离卷积。
  • 灵活性强：在保持较高特征提取能力的同时，降低了过拟合风险。
• 应用场景：
  • 轻量化模型设计：如移动端或嵌入式系统中要求低延迟、高效能的应用。
  • 高效特征提取：在需要快速响应的实时系统中，如视频分析、实时图像处理等。

4.2 SE 注意力机制（Squeeze-and-Excitation Block）
SE 模块主要用于对网络中的各个通道进行动态加权，让网络能够自适应地关注于更重要的特征，同时抑制无关信息。其主要流程包括两个阶段：Squeeze（压缩） 与 Excitation（激励）。
Squeeze 阶段

• 目标：聚合空间信息，将每个通道的信息通过全局操作浓缩成一个单一的描述符。
• 实现方式：采用全局平均池化（AdaptiveAvgPool2d），将每个特征图的宽和高均归约为1，从而获得一个形状为 C×1×1的张量，其中 C是通道数。
• 作用：全局描述符捕捉了各通道的整体响应强度，为后续的通道权重计算提供全局上下文信息。
  Excitation 阶段
• 目标：通过自适应学习，对每个通道生成一个缩放系数，用于对原始特征进行重校准。
• 实现方式：先利用一个全连接层（或1×1卷积）将通道数降维，再经过非线性激活（ReLU）进行特征转换；接着，再利用另一个全连接层将维度恢复到原始通道数，并通过 Sigmoid 激活函数归一化输出。
• 作用：生成的每个缩放系数在0~1之间，用于对原始特征的各个通道进行重新加权，即对重要通道赋予更大的权重，对无关通道给予较小的权重。
  SE 模块的内部结构与实现细节
  在代码中，SE 模块由类 SEBlock 实现，其核心构造函数和前向传播过程可拆分为以下部分：
  2.1 构造函数（init）
• AdaptiveAvgPool2d(1)
  用于将每个通道的空间信息压缩为 1×1，即求全局平均。这样可以将输入的空间信息浓缩成一个数值，代表该通道的全局响应。
• 第一个卷积层（fc1）
  使用 1×1 卷积将通道数从 C降维到 C/reduction其中 reduction 是压缩率，如默认16），目的是降维、减少参数，同时捕捉不同通道间的相互关系。
• ReLU 激活
  对降维后的特征进行非线性转换，增加模型表达能力。
• 第二个卷积层（fc2）
  再将降维后的特征通过另一个 1×1 卷积映射回原始通道数 C，恢复通道信息，为生成通道注意力系数做准备。
• Sigmoid 激活
  将 fc2 层输出的数值通过 Sigmoid 函数归一化到 [0, 1] 区间，从而生成每个通道的缩放系数。
  2.2 前向传播（forward）
• 池化：
  将输入特征 x 通过自适应平均池化层 self.pool(x) 得到每个通道的全局描述符 y（形状为 B×C×1×1，其中 B为 batch 大小）。
• 降维与激活：
  y 经过第一层卷积 self.fc1(y) 降维，再通过 ReLU 激活 self.relu(y)，引入非线性变换以增加模型灵活性。
• 恢复与归一化：
  降维后的 y 经过第二层卷积 self.fc2(y) 恢复到原始通道数，并通过 Sigmoid 函数 self.sigmoid(y) 得到各通道的缩放系数。
• 重标定：
  最后，将生成的缩放系数与原始输入 x 逐元素相乘，完成通道注意力重标定，即：
• output=x×y
• 使得网络能够对重要通道给予更高的权重，对噪声或无关信息进行抑制。
  SE 模块的作用与优势
• 特征自适应重校准：
  SE 模块可以根据输入数据的全局特征，动态调整各个通道的重要性，从而让模型更专注于有用的特征。
• 增强模型表达能力：
  通过对通道权重的学习，网络可以自动适应不同任务或场景中的特征分布，提高分类或检测性能。
• 轻量级设计：
  尽管引入了额外的全连接层，但由于采用 1×1 卷积和降维操作，增加的参数非常有限，可以嵌入到各种模型中而不会显著增加计算负担。
• 模块化好扩展：
  SE 模块可以很容易地插入到现有的卷积块或网络结构中（如ResNet、DenseNet、MobileNet等），增强模型的性能。
• 提高鲁棒性：
  动态的通道加权机制有助于模型在面对噪声、遮挡或数据分布变化时，依然能够提取关键特征，从而提高模型的鲁棒性和泛化能力。

4.3 多尺度卷积（MultiScaleConv）
多尺度卷积的基本思想
多尺度卷积旨在捕获图像中不同尺度的信息。现实中的物体或特征可能具有多种尺寸，单一尺度的卷积核可能难以同时捕捉局部细节与全局结构信息。多尺度卷积通过并行使用不同大小的卷积核，使得网络在同一层内同时提取细粒度和粗粒度的特征，从而提升模型对各种尺寸目标的适应能力。
模块内部结构与实现细节
在代码中，多尺度卷积模块 MultiScaleConv 的设计主要包括两个并行分支及后续的整合步骤：
两个并行分支

• 3×3 分支
  • 实现：使用一个深度可分离卷积模块，卷积核尺寸为 3×3。
  • 作用：能够捕获局部细节信息。3×3 卷积是常用的卷积核尺寸，既能平衡局部特征提取与计算成本，又可以保留较多的细节特征。
• 5×5 分支
  • 实现：使用另一个深度可分离卷积模块，卷积核尺寸为 5×5（并配合相应的填充保证特征图尺寸一致）。
  • 作用：相较于 3×3 卷积，5×5 卷积具有更大的感受野，能够捕获更大范围的上下文信息，从而获得更加全局的特征表示。
    这两个分支通过不同大小卷积核的并行处理，各自提取不同尺度的信息。它们的输出通道数各占目标输出通道的一半（即：mid_channels = out_channels // 2），这样可以保证最终拼接后的通道数与预期一致。
    特征整合与归一化
• 拼接操作
  两个分支分别对输入进行卷积和激活处理后，会在通道维度上将结果进行拼接（使用 torch.cat([x1, x2], dim=1)）。这种拼接方式将来自不同尺度的信息直接融合，生成包含丰富多尺度信息的特征图。
• 批归一化
  拼接后的特征图会经过一个批归一化层（nn.BatchNorm2d）。批归一化的主要作用是：
  • 缓解内部协变量偏移（Internal Covariate Shift），使网络训练更稳定；
  • 调整融合后的特征分布，有助于后续网络层更高效地进行学习。
    多尺度卷积在网络中的作用
    捕捉不同尺度特征
    多尺度卷积的设计使得网络能够同时关注局部细节和全局结构。例如：
• 3×3 分支 更适合捕捉局部纹理、边缘等细节信息；
• 5×5 分支 能够获得更大区域的上下文信息，有助于理解整体布局或较大物体的形状。
  提升模型的鲁棒性
  在图像中，不同物体和场景往往以不同的尺度出现。通过并行使用多种尺度的卷积核，网络对尺度变化更具鲁棒性，不容易因为输入尺寸或目标大小的变化而失效。这种设计也能减少网络深度对捕捉大尺度信息的依赖，提升整体泛化能力。
  计算效率的权衡
  在实现上，多尺度卷积模块采用的是深度可分离卷积。深度可分离卷积大大降低了参数量和计算量，允许在并行分支中同时使用不同大小的卷积核，而不会带来过多的计算开销。这一点对于构建轻量化、高效的模型非常重要。

4.4 空间金字塔池化（Spatial Pyramid Pooling, SPP）
4.4.1 基本原理
空间金字塔池化（SPP）旨在解决卷积神经网络中输入尺寸固定的问题，同时充分利用多尺度的空间信息。传统的 CNN 通常要求输入图像大小固定，以便全连接层能够处理固定维度的特征向量。SPP 模块通过在多个尺度上对特征图进行池化操作，将任意尺寸的输入转换为固定维度的输出，从而实现以下目标：

• 消除固定输入尺寸的限制：SPP 使得网络可以接受不同尺寸的输入，无需裁剪或缩放到固定大小。
• 多尺度信息捕捉：通过在不同池化窗口下对特征图进行池化操作，可以获得多尺度的空间信息，有利于增强模型的特征表达能力。

---

4.4.2 工作机制与实现细节
多尺度池化
多尺度池化思想
SPP 模块预定义了多个池化尺度，例如常见的 (1, 2, 4) 等。对于每一个尺度：
使用自适应平均池化操作，将输入特征图的空间尺寸自适应地调整为指定的大小（例如 1×1、2×2、4×4）。
每个尺度下的池化操作能够捕捉不同尺度的全局和局部信息。例如，1×1 池化捕捉全局信息，而 4×4 池化则保留更多细粒度的局部结构。
特征展平与拼接

• 展平操作
  对于每个尺度下得到的池化结果，将其展平为一维向量。假设某个池化尺度下的输出大小为 s×ss \times ss×s，展平后就会得到 s2s^2s2 个特征值。
• 特征拼接
  将各个尺度下展平后的特征向量在通道维度上进行拼接。这样无论输入特征图的原始尺寸如何，最终得到的输出向量维度都固定为：
• 输出维度=C×∑i=1nsi2\text{输出维度} = C \times \sum_{i=1}^{n} s_i^2输出维度=C×i=1∑nsi2
• 其中 CCC 为输入特征图的通道数，sis_isi 为第 i 个尺度的池化窗口大小。
  4.4.3 代码实现解读
  在代码实现中，类 SpatialPyramidPooling 主要包括以下部分：
• 构造函数：
  • pool_sizes 参数用于指定不同尺度的池化窗口大小，如 (1, 2, 4)。
• 前向传播函数（forward）：
  • 获取输入张量的形状信息：批量大小 b、通道数 c、高度 h 和宽度 w。
  • 对于每个预定义的池化尺度，使用 F.adaptive_avg_pool2d 操作将输入特征图转换到指定尺寸。例如，输出为 1×1 时，每个通道仅保留一个数值，表示全局平均值。
  • 将每个尺度的池化结果使用 view 操作展平成一维向量，并存入列表中。
  • 最后使用 torch.cat 操作将各尺度下的展平向量在特征维度上进行拼接，形成一个固定维度的向量。
    4.4.4 在网络中的作用
    处理变尺寸输入
    传统 CNN 模型依赖固定尺寸的输入，否则全连接层的参数矩阵尺寸将无法确定。SPP 通过将不同尺寸的特征图映射为固定长度的向量，使网络可以灵活处理各种尺寸的输入，而无需对输入图像进行严格裁剪或缩放。
    多尺度特征融合
    SPP 模块在多个尺度上提取信息：
• 全局信息：1×1 池化捕获整个特征图的全局统计信息，反映整体分布。
• 局部信息：较大的池化窗口（如 2×2、4×4）保留更多局部结构细节，有助于细粒度识别。
  这种多尺度信息融合使得后续全连接层获得更丰富的特征描述，提升分类或回归任务的效果。
  提升模型泛化能力
  通过利用不同尺度的池化结果，SPP 模块能够捕获不同层次的空间信息，从而降低由于输入尺寸不统一带来的模型偏差，提高模型在复杂场景下的鲁棒性和泛化性能。
  4.4.5 优势与应用场景
  优势
• 灵活性：SPP 允许模型接受任意尺寸的输入，解决了传统 CNN 固定输入尺寸的限制。
• 多尺度融合：利用不同尺度的池化结果，可以有效融合全局和局部信息，提升特征表达能力。
• 固定输出维度：无论输入尺寸如何变化，SPP 模块均能输出固定维度的特征向量，便于后续层处理。
  应用场景
• 目标检测：在目标检测任务中，物体可能出现在不同尺寸和位置，SPP 能够帮助网络捕捉不同尺度的特征，提高检测准确率。
• 图像分类：对于图像分类任务，SPP 模块可使得网络更好地适应输入图像尺寸变化，并有效整合多尺度信息，提升分类性能。
• 场景解析：在复杂场景下，SPP 有助于捕捉全局背景信息与局部细节，改善语义分割和场景理解任务的效果。

5. 模型整体工作流程
6. 输入预处理
   图像首先经过预定义的预处理管道（缩放、归一化等），确保输入尺寸一致、数值稳定。
7. 初步特征提取（Stem部分）
   使用大卷积核（7×7）和最大池化对图像进行初步处理，提取低级特征并降采样，为后续网络奠定基础。
8. 特征提取与融合（Dense Block）
   多个Dense Block堆叠，每个Block内部层与层之间采用密集连接，多尺度卷积模块和 SE 注意力模块协同工作，逐步构建出更加抽象和语义丰富的特征。
9. 特征压缩与降采样（Transition Layer）
   在Dense Block之间，利用Transition Layer有效降低特征图的尺寸和通道数，避免特征维度过大带来的计算和内存压力。
10. 多尺度特征聚合（SPP）
    空间金字塔池化模块将不同尺度的空间信息聚合为一个固定长度的特征向量，增强了模型对不同尺度目标的识别能力。
11. 分类决策（全连接层）
    最后，经过全连接层映射为最终的分类输出，完成预测任务。

┌─ Stem: 7×7 DepthwiseSeparableConv -> ReLU -> MaxPool2d
├─ DenseBlock1:
│ ├─ [MultiScaleConv + SEBlock] × num_layers
├─ Transition1: Conv (1×1) + AvgPool2d
├─ DenseBlock2:
│ ├─ [MultiScaleConv + SEBlock] × num_layers
├─ Transition2: Conv (1×1) + AvgPool2d
├─ … (可继续添加更多 Block)
└─ SPP: (1×1, 2×2, 4×4) 自适应池化拼接
└─ FC: 全连接分类器 -> [Linear -> ReLU -> Dropout -> Linear -> 输出4类]

6. 模型创新与优势

• 参数高效：通过深度可分离卷积显著减少参数量和计算量，使得模型更加轻量，同时保持较强的表达能力。
• 多尺度信息整合：多尺度卷积分支和SPP模块结合，使模型能够捕捉到局部细节和全局上下文信息，适应各种目标尺度变化。
• 注意力机制：SEBlock使网络在通道级别上对不同特征自适应加权，提高了模型对关键特征的敏感性，从而提升分类准确率。
• 密集连接：DenseNet结构的密集连接设计不仅增强了特征复用，同时改善了梯度传播，利于训练更深层次的网络。

7. 总结与展望
   本创新 DenseNet 综合利用多尺度卷积、深度可分离卷积、注意力机制、空间金字塔池化等模块，不仅能更好地捕捉不同大小、形态各异的肺结节特征，还能在保证精度的前提下减少模型的体量，使其在临床应用场景下具有较好的实用性和部署友好度。
   若在后续研究中仍遇到下列问题，可考虑以下扩展/改进方向：

• 通道剪枝 / 模型量化：在部署到资源受限设备（如移动设备或便携医疗设备）时进一步减少计算量；
• 更多注意力机制：可探索如 CBAM、ECA-Net、或自注意力（Self-Attention）等，以获得更灵活高效的特征加权方式；
• 更多数据增强手段：例如随机裁剪、随机旋转、伪彩色增强等，进一步提升模型对不同分辨率与成像条件的鲁棒性。
