LVS（Linux virual server）基础概念详解
LVS（Linux Virtual Server）负载均衡技术详解
一、实验环境
主机名 | 角色 |
|---|---|
server1 | 调度器（VS） |
server2 | 真实服务器（RS） |
server3 | 真实服务器（RS） |
server4 | 测试机 |
二、集群和分布式系统
1. 系统性能扩展方式
Scale UP：垂直扩展，增强单机性能
Scale Out：水平扩展，增加设备数量，需要解决调度分配问题
2. 集群(Cluster)类型
类型 | 描述 | 关键指标 |
|---|---|---|
LB (负载均衡) | 多个主机分担访问流量 | 吞吐量 |
HA (高可用) | 避免单点故障(SPOF) | 可用性(A=MTBF/(MTBF+MTTR)) |
HPC (高性能计算) | 国家战略资源 | 计算能力 |
SLA(服务等级协议)：通常用"几个9"表示可用性水平，如99.9%、99.99%等
3. 分布式系统
分布式存储：Ceph, GlusterFS, FastDFS
分布式计算：Hadoop, Spark
分布式应用：分布式应用-服务按照功能拆分，使用微服务
分布式静态资源--静态资源放在不同的存储集群上
分布式数据和存储--使用key-value缓存系统 分布式计算--对特殊业务使用分布式计算，比如Hadoop集群
微服务架构
4. 集群与分布式对比
集群：同一个业务系统，部署在多台服务器上，集群中，每一台服务器实现的功能没有差别，数据 和代码都是一样的
分布式：一个业务被拆成多个子业务，或者本身就是不同的业务，部署在多台服务器上。分布式 中，每一台服务器实现的功能是有差别的，数据和代码也是不一样的，分布式每台服务器功能加起 来，才是完整的业务
分布式是以缩短单个任务的执行时间来提升效率的，而集群则是通过提高单位时间内执行的任务数 来提升效率
对于大型网站，访问用户很多，实现一个群集，在前面部署一个负载均衡服务器，后面几台服务器 完成同一业务。如果有用户进行相应业务访问时，负载均衡器根据后端哪台服务器的负载情况，决 定由给哪一台去完成响应，并且台服务器垮了，其它的服务器可以顶上来。分布式的每一个节点， 都完成不同的业务，如果一个节点垮了，那这个业务可能就会失败
特性 | 集群 | 分布式 |
|---|---|---|
业务 | 相同业务多副本 | 业务拆分 |
数据 | 相同 | 不同 |
目标 | 提高并发处理能力 | 缩短单个任务执行时间 |
三、LVS原理与工作模式
1. LVS简介
LVS：Linux Virtual Server，Linux内核集成的四层负载均衡器，负载调度器，内核集成，章文嵩，阿里的四层SLB(Server LoadBalance)是基 于LVS+keepalived实现
LVS 官网: http://www.linuxvirtualserver.org/

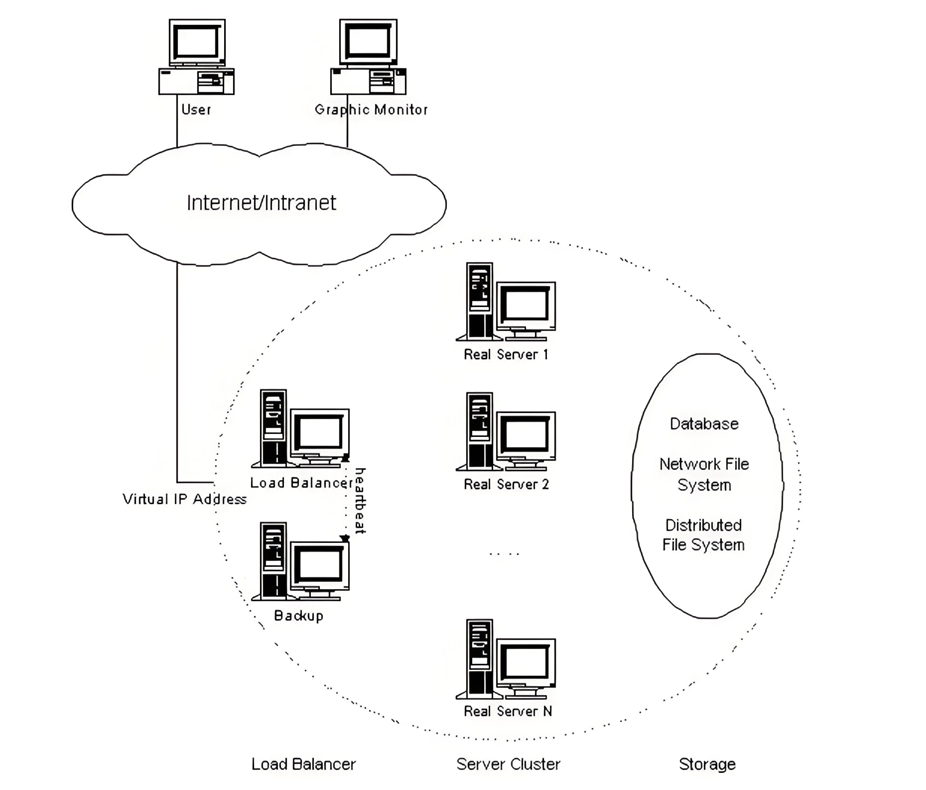

lvs集群体系结构：
关键术语：
VS(Virtual Server)：调度器
RS(Real Server)：真实服务器
VIP(Virtual IP)：对外服务IP
DIP(Director IP)：调度器内网IP
RIP(Real IP)：真实服务器IP
2. LVS工作模式对比
lvs-nat：
修改请求报文的目标IP,多目标IP的DNAT
lvs-dr： 操纵封装新的MAC地址
lvs-tun：
在原请求IP报文之外新加一个IP首部
lvs-fullnat： 修改请求报文的源和目标
模式 | 特点 | 适用场景 | 性能 | 配置复杂度 |
|---|---|---|---|---|
NAT | 修改目标IP，请求响应都经VS | 小规模，RS任意OS | 中等 | 简单 |
DR | 修改MAC地址，响应直接返回 | 高性能要求 | 高 | 中等 |
TUN | IP隧道封装，支持跨网络 | 异地部署 | 高 | 复杂 |
FULLNAT | 修改源和目标IP | 特殊场景 | 低 | 复杂 |
3. 各模式详细说明
3.1 NAT模式
特点：
本质是多目标IP的DNAT，通过将请求报文中的目标地址和目标端口修改为某挑出的RS的RIP和 PORT实现转发
RIP和DIP应在同一个IP网络，且应使用私网地址;RS的网关要指向DIP
请求报文和响应报文都必须经由Director转发，Director易于成为系统瓶颈
支持端口映射，可修改请求报文的目标PORT
VS必须是Linux系统，RS可以是任意系统

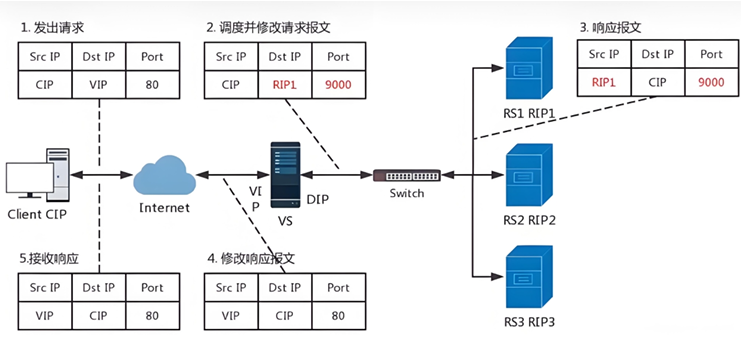

nat模式数据逻辑
1.客户端发送访问请求，请求数据包中含有请求来源（cip），访问目标地址（VIP）访问目标端口 （9000port）
2.VS服务器接收到访问请求做DNAT把请求数据包中的目的地由VIP换成RS的RIP和相应端口 3.RS1相应请求，发送响应数据包，包中的相应保温为数据来源（RIP1）响应目标（CIP）相应端口 （9000port）
4.VS服务器接收到响应数据包，改变包中的数据来源（RIP1-->VIP）,响应目标端口（9000-->80） 5.VS服务器把修改过报文的响应数据包回传给客户端 6.lvs的NAT模式接收和返回客户端数据包时都要经过lvs的调度机，所以lvs的调度机容易阻塞

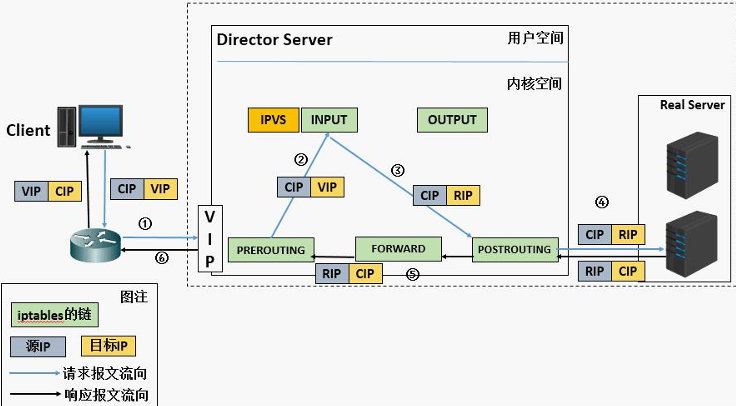

客户请求到达vip后进入PREROUTING,在没有ipvs的时候因该进入本机INPUT,当IPVS存在后访问请求在通 过PREROUTING后被ipvs结果并作nat转发 因为ipvs的作用点是在PREROUTING和INPUT链之间，所以如果在prerouting中设定规则会干扰ipvs的工 作。所以在做lvs时要把iptables的火墙策略全清理掉。

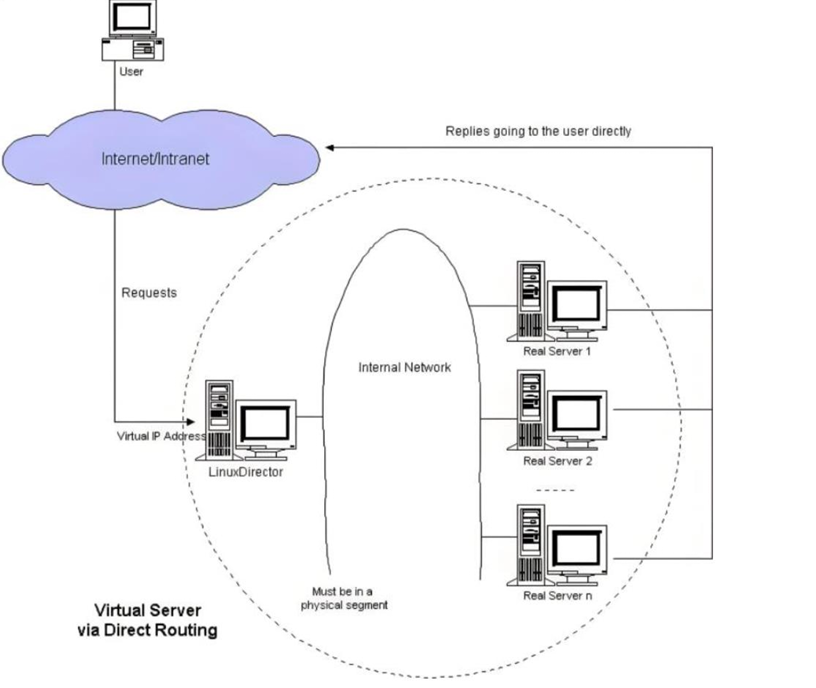

3.2 DR模式
DR：Direct Routing，直接路由，LVS默认模式,应用最广泛,通过为请求报文重新封装一个MAC首部进行 转发，源MAC是DIP所在的接口的MAC，目标MAC是某挑选出的RS的RIP所在接口的MAC地址；源 IP/PORT，以及目标IP/PORT均保持不变
DR模式数逻辑
在DR模式中，RS接收到访问请求后不需要回传给VS调度器，直接把回传数据发送给client，所以RS和vs 上都要有vip

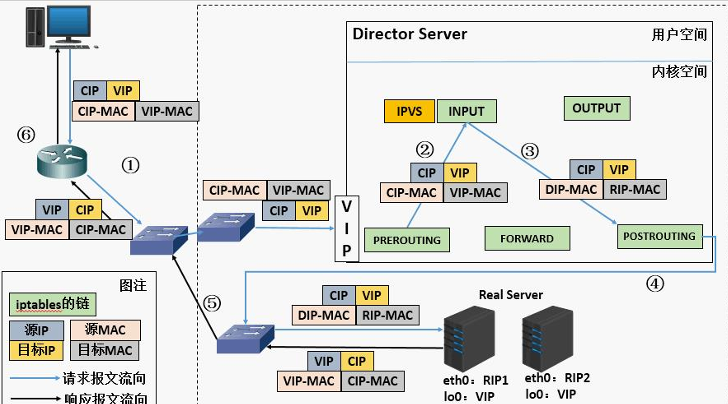

DR模式数据传输过程
1.客户端发送数据帧给vs调度主机帧中内容为客户端IP+客户端的MAC+VIP+VIP的MAC
2.VS调度主机接收到数据帧后把帧中的VIP的MAC该为RS1的MAC，此时帧中的数据为客户端IP+客户端 的MAC+VIP+RS1的MAC
3.RS1得到2中的数据包做出响应回传数据包，数据包中的内容为VIP+RS1的MAC+客户端IP+客户端IP的 MAC
DR模式的特点
1.Director和各RS都配置有VIP
2.确保前端路由器将目标IP为VIP的请求报文发往Director
3.在前端网关做静态绑定VIP和Director的MAC地址
在RS上使用arptables工具
arptables -A IN -d $VIP -j DROP
arptables -A OUT -s $VIP -j mangle --mangle-ip-s $RIP在RS上修改内核参数以限制arp通告及应答级别
/proc/sys/net/ipv4/conf/all/arp_ignore
/proc/sys/net/ipv4/conf/all/arp_announce4.RS的RIP可以使用私网地址，也可以是公网地址；RIP与DIP在同一IP网络；
5.RIP的网关不能指向DIP，以确保响应报文不会经由Director
6.RS和Director要在同一个物理网络
7.请求报文要经由Director，但响应报文不经由Director，而由RS直接发往Client
8.不支持端口映射（端口不能修败）
9.RS可使用大多数OS系统
3.3 TUN模式
转发方式：不修改请求报文的IP首部（源IP为CIP，目标IP为VIP），而在原IP报文之外再封装一个IP首部 （源IP是DIP，目标IP是RIP），将报文发往挑选出的目标RS；RS直接响应给客户端（源IP是VIP，目标IP 是CIP）

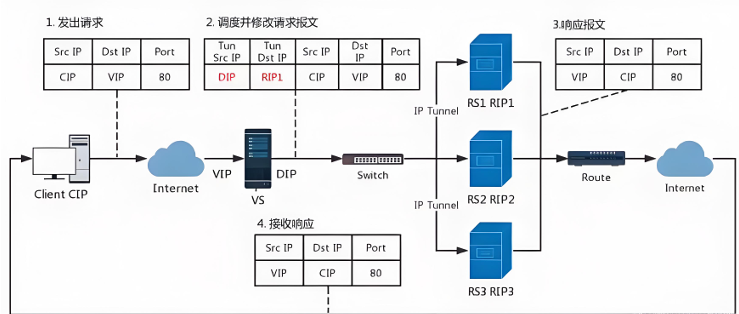

TUN模式数据传输过程
1.客户端发送请求数据包，包内有源IP+vip+dport
2.到达vs调度器后对客户端发送过来的数据包重新封装添加IP报文头，新添加的IP报文头中包含 TUNSRCIP(DIP)+TUNDESTIP(RSIP1)并发送到RS1
3.RS收到VS调度器发送过来的数据包做出响应，生成的响应报文中包含SRCIP(VIP)+DSTIP（CIP） +port，响应数据包通过网络直接回传给client
特点：
1.DIP, VIP, RIP都应该是公网地址
2.RS的网关一般不能指向DIP
3.请求报文要经由Director，但响应不能经由Director
4.不支持端口映射 5.RS的OS须支持隧道功能

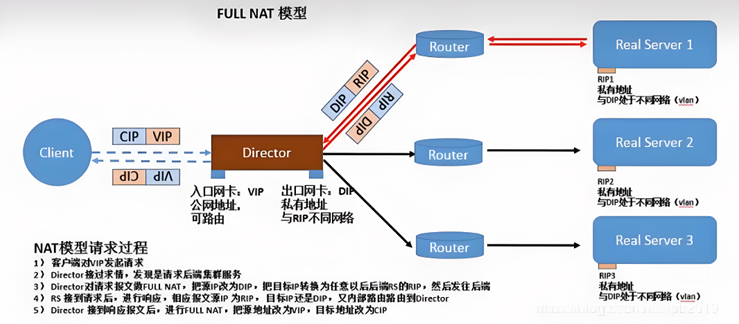

3.4 FULLNAT模式
fullnat：通过同时修改请求报文的源IP地址和目标IP地址进行转发
CIP --> DIP
VIP --> RIP
1.VIP是公网地址，RIP和DIP是私网地址，且通常不在同一IP网络；因此，RIP的网关一般不会指向DIP
2.RS收到的请求报文源地址是DIP，因此，只需响应给DIP；但Director还要将其发往Client
3.请求和响应报文都经由Director
4.支持端口映射
特点：
同时修改源和目标IP
需要内核补丁支持
LVS工作模式总结
lvs-nat与lvs-fullnat：请求和响应报文都经由Director
lvs-nat：RIP的网关要指向DIP
lvs-fullnat：RIP和DIP未必在同一IP网络，但要能通信
lvs-dr与lvs-tun：请求报文要经由Director，但响应报文由RS直接发往Client
lvs-dr：通过封装新的MAC首部实现，通过MAC网络转发 lvs-tun：通过在原IP报文外封装新IP头实现转发，支持远距离通信
四、LVS调度算法
ipvs scheduler：根据其调度时是否考虑各RS当前的负载状态被分为两种：静态方法和动态方法
静态方法：仅根据算法本身进行调度，不考虑RS的负载情况
动态方法：主要根据每RS当前的负载状态及调度算法进行调度Overhead=value较小的RS将被调度
1. 静态调度算法
1、RR：roundrobin 轮询 RS分别被调度，当RS配置有差别时不推荐
2、WRR：Weighted RR，加权轮询根据RS的配置进行加权调度，性能差的RS被调度的次数少 3、SH：Source Hashing，实现session sticky，源IP地址hash；将来自于同一个IP地址的请求始终发往 第一次挑中的RS，从而实现会话绑定
4、DH：Destination Hashing；目标地址哈希，第一次轮询调度至RS，后续将发往同一个目标地址的请 求始终转发至第一次挑中的RS，典型使用场景是正向代理缓存场景中的负载均衡，如：宽带运营商
算法 | 描述 | 适用场景 |
|---|---|---|
RR | 轮询调度 | RS性能相近 |
WRR | 加权轮询 | RS性能差异 |
SH | 源地址哈希 | 会话保持 |
DH | 目标地址哈希 | 缓存服务器 |
2. 动态调度算法
主要根据RS当前的负载状态及调度算法进行调度Overhead=value较小的RS会被调度
1、LC：least connections（最少链接发）
适用于长连接应用Overhead（负载值）=activeconns（活动链接数） x 256+inactiveconns（非活 动链接数）
2、WLC：Weighted LC（权重最少链接）
默认调度方法Overhead=(activeconns x 256+inactiveconns)/weight
3、SED：Shortest Expection Delay,
初始连接高权重优先Overhead=(activeconns+1+inactiveconns) x 256/weight
但是，当node1的权重为1，node2的权重为10，经过运算前几次的调度都会被node2承接
4、NQ：Never Queue，第一轮均匀分配，后续SED
5、LBLC：Locality-Based LC，动态的DH算法，使用场景：根据负载状态实现正向代理
6、LBLCR：LBLC with Replication，带复制功能的LBLC，解决LBLC负载不均衡问题，从负载重的复制 到负载轻的RS
算法 | 描述 | 计算公式 |
|---|---|---|
LC | 最少连接 | activeconns×256 + inactiveconns |
WLC | 加权最少连接 | (activeconns×256 + inactiveconns)/weight |
SED | 最短预期延迟 | (activeconns+1)×256/weight |
NQ | 永不排队 | 首轮均匀分配 |
LBLC | 基于局部性的最少连接 | 动态DH算法 |
3. 新调度算法(4.15+内核)
1.FO(Weighted Fai Over)调度算法：常用作灰度发布
在此FO算法中，遍历虚拟服务所关联的真实服务器链表，找到还未过载(未设置IP_VS_DEST_F OVERLOAD标志)的且权重最高的真实服务器，进行调度
当服务器承接大量链接，我们可以对此服务器进行过载标记（IP_VS_DEST_F OVERLOAD），那么vs调度 器就不会把链接调度到有过载标记的主机中。
2.OVF(Overflow-connection)调度算法
基于真实服务器的活动连接数量和权重值实现。将新连接调度到权重值最高的真实服务器，直到其活动 连接数量超过权重值，之后调度到下一个权重值最高的真实服务器,在此OVF算法中，遍历虚拟服务相关 联的真实服务器链表，找到权重值最高的可用真实服务器。一个可用的真实服务器需要同时满足以下条 件:
未过载(未设置IP_VS_DEST_F OVERLOAD标志)
真实服务器当前的活动连接数量小于其权重值
其权重值不为零
五、lvs部署命令介绍
1. lvs软件相关信息
程序包：ipvsadm Unit File: ipvsadm.service 主程序：/usr/sbin/ipvsadm 规则保存工具：/usr/sbin/ipvsadm-save 规则重载工具：/usr/sbin/ipvsadm-restore 配置文件：/etc/sysconfig/ipvsadm-config ipvs调度规则文件：/etc/sysconfig/ipvsadm
2. ipvsadm命令
核心功能:
集群服务管理:增、删、改
集群服务的RS管理:增、删、改
查看
命令参数
管理集群服务
ipvsadm -A|E -t（tcp）|u（udp）|f（防护墙标签） \
service-address(集群地址) \
[-s scheduler(调度算法)] \
[-p [timeout]] \ [-M netmask] \
[--pepersistence_engine] \
[-b sched-flags] ipvsadm -D -t|u|f service-address 删除
ipvsadm –C 清空
ipvsadm –R 重载
ipvsadm -S [-n] 保存
管理集群中的real server
ipvsadm -a|e -t|u|f service-address -r server-address [-g | -i| -m](工作模式) [-w weight](权重)
ipvsadm -d -t|u|f service-address -r server-address 删除RS
ipvsadm -L|l [options] 查看rs
ipvsadm -Z [-t|u|f service-address] 清楚计数器
六、lvs集群中的增删改
1.管理集群服务中的增删改
ipvsadm -A|E -t|u|f service-address [-s scheduler] [-p [timeout]]
-A #添加
-E #修改
-t #tcp服务
-u #udp服务
-s #指定调度算法，默认为WLC
-p #设置持久连接超时，持久连接可以理解为在同一个时间段同一个来源的请求调度到同一Realserver
-f #firewall mask 火墙标记，是一个数
#增加
[root@DR-server ~]# ipvsadm -A -t 172.25.254.100:80 -s rr
[root@DR-server ~]# ipvsadm -A -f 66 -p 3000
#修改
[root@DR-server ~]# ipvsadm -E -t 172.25.254.100:80 -s wrr -p 3000
#删除
[root@DR-server ~]# ipvsadm -D -t 172.25.254.100:80
[root@DR-server ~]# ipvsadm -D -f 662.管理集群中RealServer的曾增删改
ipvsadm -a|e -t|u|f service-address -r realserver-address [-g|i|m] [-w weight]
-a #添加realserver
-e #更改realserver
-t #tcp协议
-u #udp协议
-f #火墙 标签
-r· #realserver地址
-g #直连路由模式
-i #ipip隧道模式
-m #nat模式
-w #设计权重
-Z #清空计数器
-C #清空lvs策略
-L #查看lvs解析
-n #不做解析
--rate ： 输出效率信息
#添加[root@DR-server ~]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.30 -m[root@DR-server ~]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.40 -m -w 2#更改[root@DR-server ~]# ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.30 -m -w 1[root@DR-server ~]# ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.30 -i -w 1#删除 [root@DR-server ~]# ipvsadm -d -t 172.25.254.100:80 -r 192.168.0.30
[root@DR-server ~]# ipvsadm -Ln
[root@D[root@DR-server ~]# ipvsadm -Ln
[root@DR-server ~]# ipvsadm -Cpvs规则：/proc/net/ip_vs
ipvs连接：/proc/net/ip_vs_conn
七、常见问题
DR模式ARP问题：确保RS正确配置ARP抑制
NAT模式性能瓶颈：VS可能成为吞吐量瓶颈
会话保持：使用SH算法或-p参数设置持久连接
真实服务器健康检查：需额外配置监控脚本
