Easy ARM2132

news 2025/7/18 9:34:06

开发板由PACK板和底板构成，PACK板板载一枚LCP2132芯片，该芯片是NXP公司设计一款基于ARM7TDM-S高性能32位RISC微控制器，具备Thumb扩展功能，64KB片内Flash ROM，具备在系统编程（ISP）和应用编程（IAP），16KB RAM，向量中断控制器，两个UART，一种带全调制调解器接口。两个I2C串行接口，两个SPI串行接口，三个32位定时器，看门狗定时器，带有备用电池备份实时时钟，欠压检测电路通用I/O引脚。CPU时钟高达60MHz，片内晶体振荡器和片内PLL

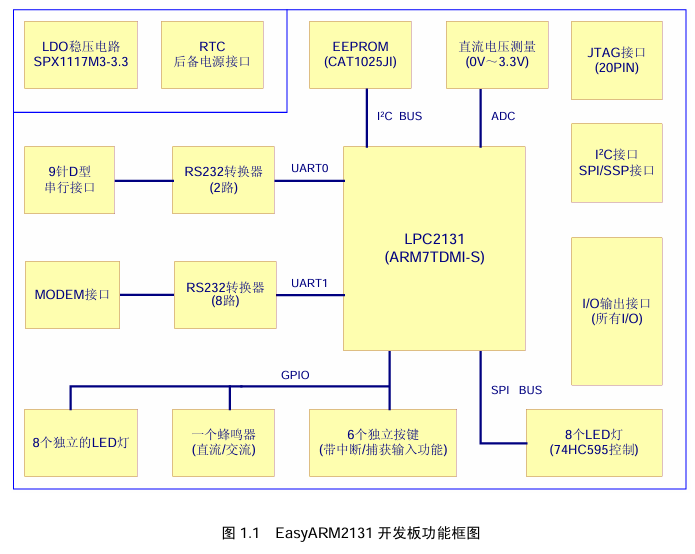

板子总体分为电源电路，晶振电路，复位电路，LED电路，按键电路，串口电路，JTAG调试电路等

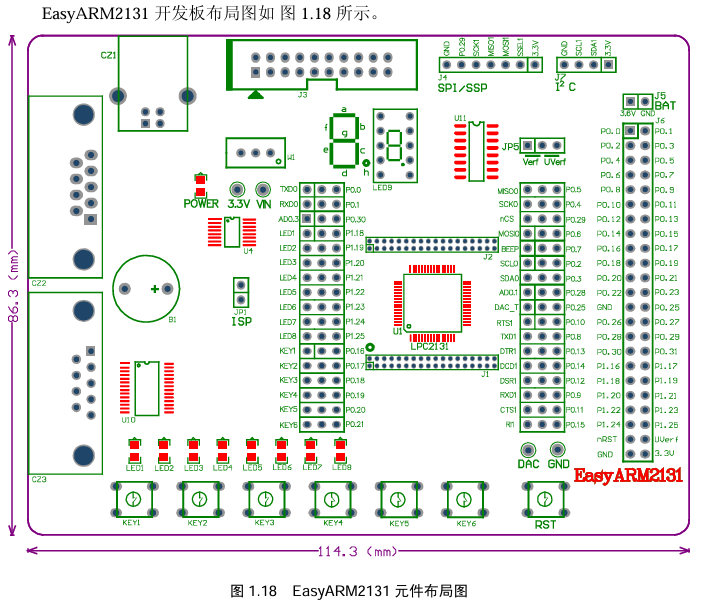

Easy ARM2132

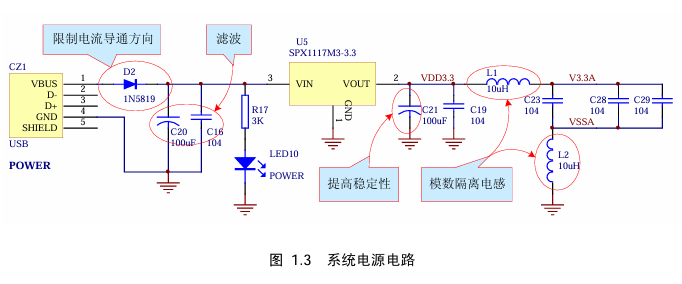

电源电路

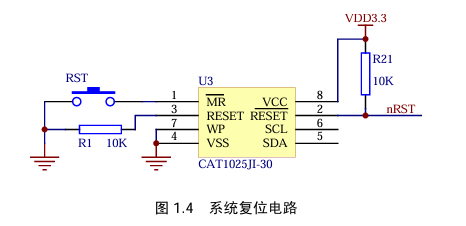

复位电路

系统时钟电路

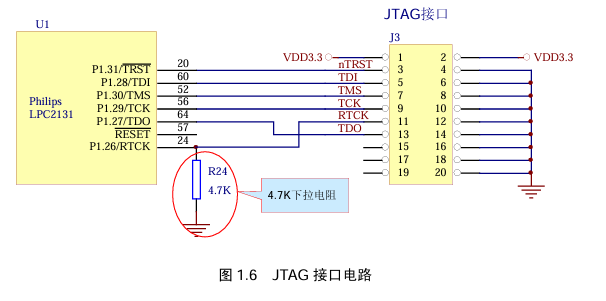

JTAG接口电路

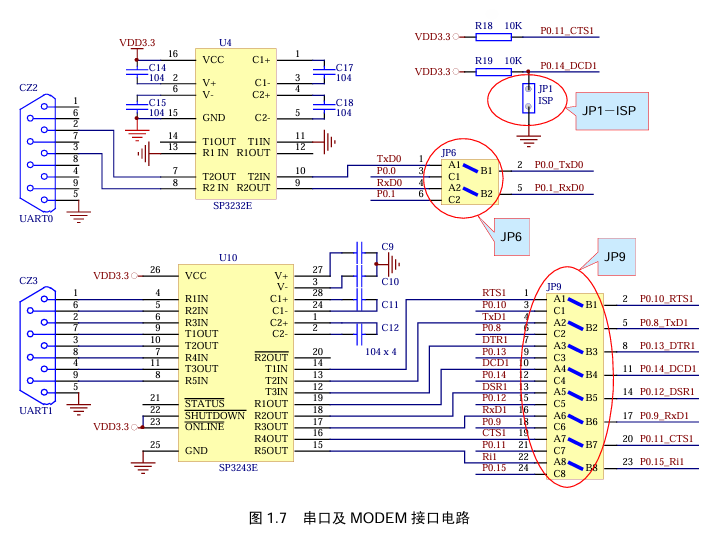

串口Modem接口电路

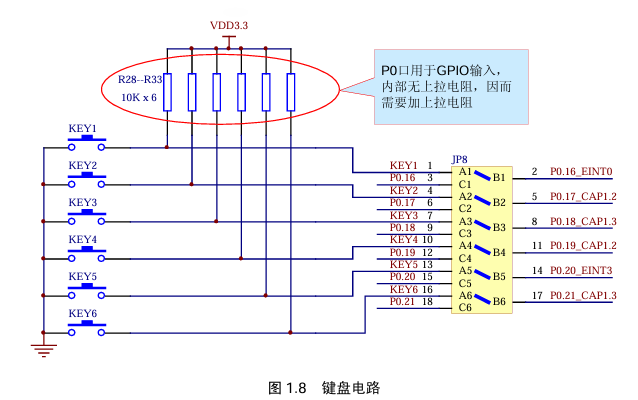

键盘电路

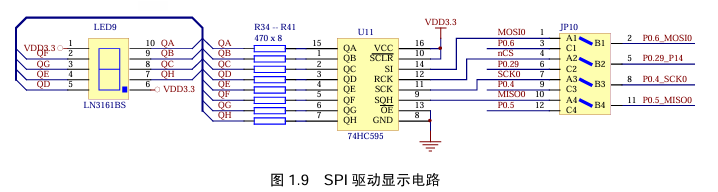

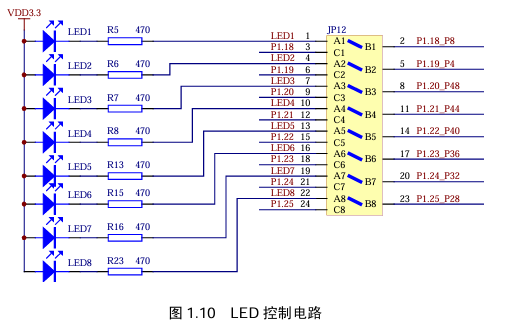

LED显示电路
