船舶机械零件的深孔工艺及检测方法 —— 激光频率梳 3D 轮廓检测

news 2025/7/18 6:39:44

引言

船舶机械零件中的深孔结构（深径比＞15:1）直接影响动力系统可靠性，如柴油机缸体深孔、推进轴系润滑油孔等。此类深孔具有孔径大（φ10 - 50mm）、深度深（500 - 2000mm）、表面质量要求高（Ra≤1.6μm）等特点，其制造工艺与检测技术需兼顾效率与精度。激光频率梳 3D 轮廓检测技术为船舶深孔全流程质量控制提供了创新解决方案。

船舶机械零件深孔制造工艺

枪钻加工工艺

采用单刃外排屑枪钻（直径 φ10 - 30mm），在切削液（极压乳化液，浓度 8 - 10%）高压（3 - 5MPa）冷却下加工深径比 30:1 的直孔。优化参数为：切削速度 80 - 120m/min，进给量 0.05 - 0.1mm/r，切削液流量 150 - 200L/min。某型柴油机缸体 φ20mm×600mm 深孔加工中，该工艺实现直线度≤0.1mm/100mm，表面粗糙度 Ra≤1.6μm，但存在刀具磨损快（每 100mm 磨损 0.02mm）、排屑困难等问题。

BTA 深孔加工工艺

采用双刃内排屑 BTA 钻头（直径 φ30 - 50mm），在矿物油基切削液（粘度 40 - 60cSt）中以高压（2 - 4MPa）循环加工深径比 25:1 的深孔。优化参数：切削速度 100 - 150m/min，进给量 0.1 - 0.2mm/r，切削液流量 200 - 300L/min。在船舶推进轴系 φ40mm×1500mm 润滑油孔加工中，该工艺使孔壁粗糙度 Ra≤1.2μm，直线度≤0.08mm/100mm，但设备投入大，适用于大批量生产。

振动深孔加工工艺

在传统深孔钻床上叠加轴向振动（振幅 10 - 20μm，频率 20 - 50kHz），配合乳化液冷却，可加工深径比 40:1 的深孔。某型邮轮柴油机 φ35mm×1200mm 深孔加工中，该工艺将切削力降低 30%，刀具寿命延长 2 倍，表面粗糙度 Ra≤1.0μm，直线度≤0.05mm/100mm，有效解决了深孔加工中的颤振问题。

深孔检测难点分析

结构与精度挑战

船舶深孔直径大、深度深，传统接触式检测如电感测微仪的测杆（长度≤500mm）无法满足 2000mm 深孔检测需求，且接触力（＞10mN）易导致薄壁孔变形。工业 CT 受限于穿透深度（钢铁材料＜100mm），无法检测大厚度零件；超声波检测在深径比＞20:1 时，因声束发散导致深度测量误差＞0.5mm。

功能关联性误差影响

船舶深孔的圆度误差需≤0.05mm，直线度≤0.1mm/100mm，否则会导致润滑油流动阻力增大 15%，引起轴系过热。传统激光三角法在深孔检测中，因光斑发散导致径向测量误差＞0.2mm，无法满足船舶机械高可靠性要求。

激光频率梳 3D 轮廓检测方法

检测系统集成

设计直径 5mm 的光纤探头，内置 1550nm 光频梳激光模块（重复频率 500MHz，脉宽 50fs），配合伺服电机驱动二维扫描振镜（扫描角度 ±45°），轴向进给机构采用光栅尺定位（分辨率 1μm）。采用双波长互补技术：1550nm 常规测距、1064nm 穿透油污层（穿透深度＞5mm），惯性测量单元实时补偿振动误差（≤±10μm）。

检测工艺实现

采用 “分段扫描 - 智能拼接” 策略：将 2000mm 深孔分为 4 段，每段 500mm，以 5mm/s 速度、200 点 /mm 密度扫描，局部缺陷区域以 1mm/s 速度、1000 点 /mm 密度精扫。深度学习点云去噪网络剔除切削液反光点（误检率＜0.5%），最小二乘法拟合孔壁中心线，计算直线度与圆度，生成偏差色谱图（红色＞0.05mm，绿色≤0.02mm）。

精度验证实验

对 φ30mm×1000mm 标准深孔重复测量 50 次，深度标准偏差 10μm，直径标准偏差 15μm，直线度测量误差≤0.03mm/100mm。与三坐标测量机比对吻合度 98.7%，可识别 0.1mm 的孔壁凸起与 0.05mm 的划痕。某船舶柴油机生产线应用显示，该技术使深孔一次合格率从 85% 提升至 96.3%，维修成本降低 30%。

制造与检测协同优化

加工 - 检测闭环控制

检测系统通过 Modbus 协议与深孔加工机床实时交互数据，当直线度偏差＞0.08mm/100mm 时，自动调整切削速度（±10m/min）或进给量（±0.02mm/r）。某批次推进轴系深孔加工中，该闭环使深孔直线度合格率从 78% 提升至 94%，单孔加工时间缩短 15%。

复合检测工艺创新

提出 “激光频率梳粗测 - 超声波精测” 复合工艺：激光频率梳快速获取深孔整体轮廓（耗时 2min），超声波探头（频率 10MHz）对关键区域精细检测（耗时 1min）。相比传统单一检测方法，效率提升 2 倍，深度测量精度达 ±0.03mm，满足船舶机械 API - 612 标准要求。

技术挑战与发展方向

当前面临超大深径比（＞50:1）孔底信号衰减问题，需研发高功率光频梳光源（功率＞1W）；船舶零件表面防锈涂层（反射率 10 - 80%）影响测量稳定性，需优化自适应增益控制算法。未来将融合机器人技术与激光频率梳检测，实现船舶深孔在役检测智能化。

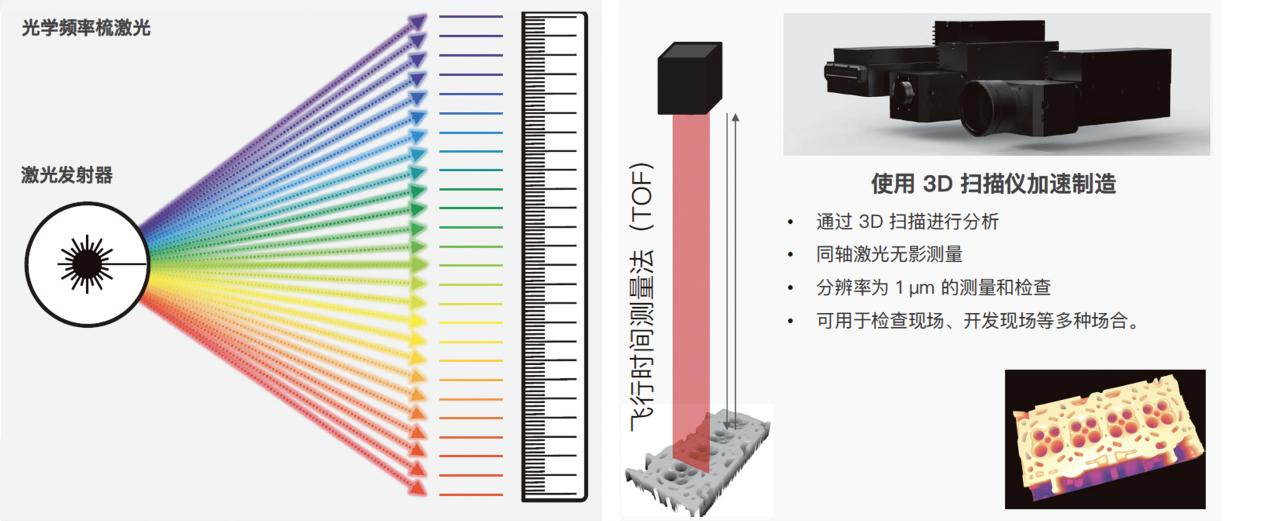

激光频率梳3D光学轮廓测量系统简介：

20世纪80年代，飞秒锁模激光器取得重要进展。2000年左右，美国J.Hall教授团队凭借自参考f-2f技术，成功实现载波包络相位稳定的钛宝石锁模激光器，标志着飞秒光学频率梳正式诞生。2005年，Theodor.W.Hänsch（德国马克斯普朗克量子光学研究所）与John.L.Hall（美国国家标准和技术研究所）因在该领域的卓越贡献，共同荣获诺贝尔物理学奖。

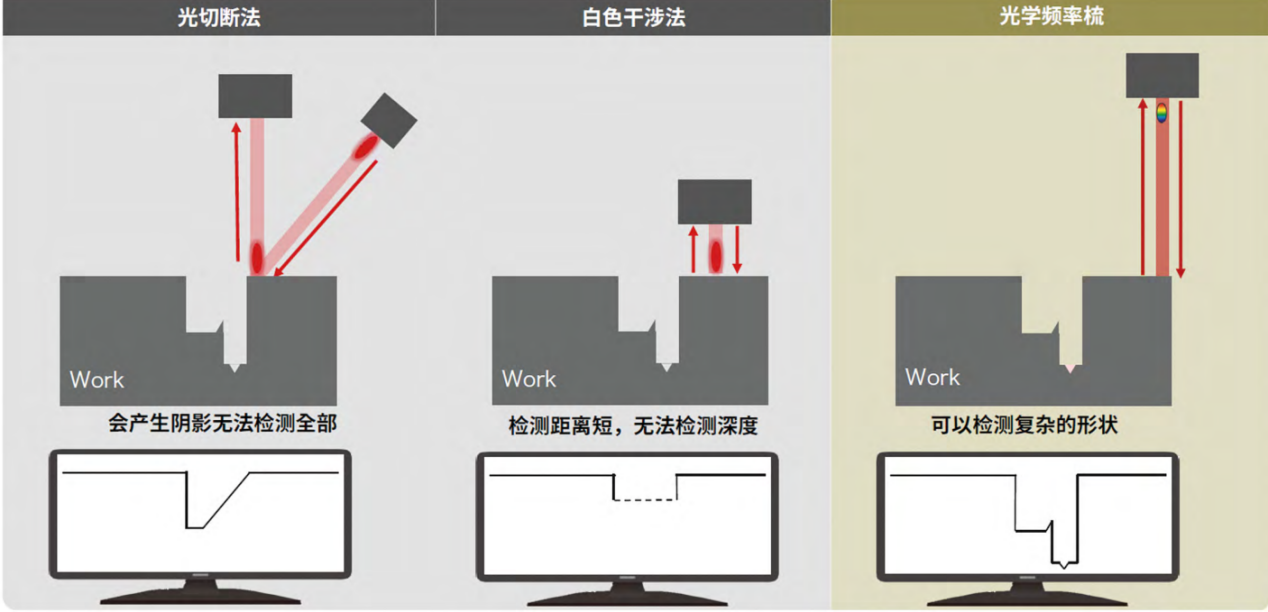

系统基于激光频率梳原理，采用500kHz高频激光脉冲飞行测距技术，打破传统光学遮挡限制，专为深孔、凹槽等复杂大型结构件测量而生。在1m超长工作距离下，仍能保持微米级精度，革新自动化检测技术。
