规则引擎rule-engine(三)可视化api设计和实现解释
可视化设计
设计服务通过拖拉拽组件，配置构建规则，下图是设计服务的原型示意
左侧：组件类型选择，其中“决策”下有两个扩展子组件“其他”和“分支决策”；“跳过”和“跳出”是条件循环控制的子组件；语句有左右两个表达式项构成，表达式项可以是变量，常量，表达式
右侧，上方：展示可用的变量，上级，包括到最上级的变量，以及全局可用的工具类；本快的变量，
右侧，下方：组件的编辑配置框，每个组件可单独预览，框中的组件链式排序构成完整规则
上图看，组件是链状，但实际分支嵌入到决策组件，因此元模型是树状的结构
设计元素
本节介绍规则组件的可视化配置属性，篇幅较大，分3部分
设计元素1
- 类型
类型有3个配置属性，其中名称必填，全名可选，维度集合类型可选
类型是类型表选择，通常不需要手动配置
- 变量/常量
变量/常量有两个必填属性，名称和类型，语句可选，当声明变量需初始化配置。值属性常量必填，变量可选
变量/常量声明后，进入变量/常量表，用于后续遍历参与的组件配置
方法参数多参数需要配置
- 决策
决策可配置多个分支决策，其他是可选最后一个，分支决策有两个配置条件，
1 条件，返回true/false的语句组件，决定是否执行改决策，其他没有条件配置
2 动作，语句组，若干语句，决策内的逻辑
- 语句
语句可认为是带”;”的表达式，有3个配置
1 操作符 操作符列表中选择
2 左语句项 变量语句项，常量语句项，语句语句项
变量语句项/常量语句项与配置变量/常量一致；语句语句项，自身是语句，递归配置
3 右语句项 同左语句项

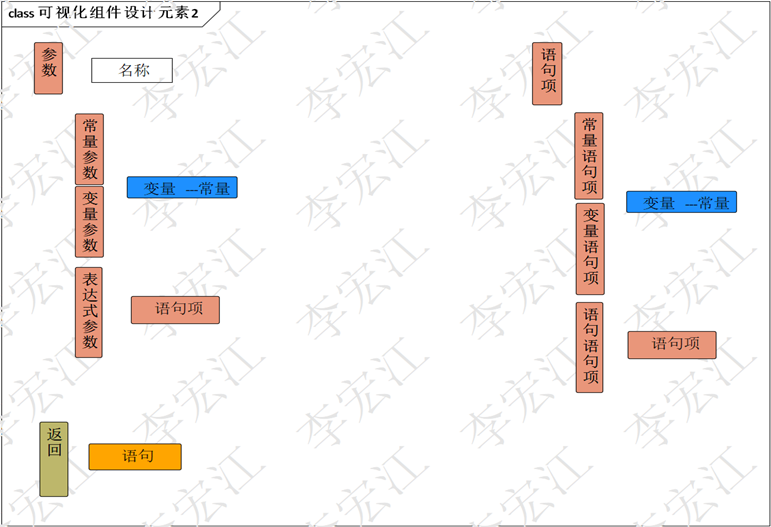

设计元素2
参数和语句项 图中所示比较清楚，不再过多解释
- 返回
返回有可选属性语句，设置返回变量，常量或者语句
设计元素3
本节介绍规则组件可视化配置属性，for，while
for/while差不多，上面语句项是断言，循环的条件
可视化api
本节详细说明设计api，后面章节详细说明api
public ResultT<IPage<RuleLogic>> searchRuleLogic(
Integer pageNum, Integer pageSize, String searchWords)
public ResultT<List<RuleComponent>> getRuleLogicComponent(Long ruleLogicId)
public ResultT<String> previewRuleComponent(@RequestBody ComponentBean bean)
public ResultT<String> previewRuleLogic(@RequestBody List<ComponentBean> beans)
public <R> ResultT<R> testRuleLogic(@RequestBody RuleLogic logic,
@RequestParam String factType,
@RequestParam String json) throws Exception
public <R> ResultT<R> testRuleLogic(@RequestBody RuleLogic logic,
@RequestParam String factType1, @RequestParam String json1,
@RequestParam String factType2, @RequestParam String json2) throws Exception
public ResultT<RuleLogic> saveRulesLogicDraft(@RequestBody RuleLogic logic)
public ResultT<ContainedRule<?, ?>>
releaseRuleLogic(Long ruleLogicId) throws RuleLowCodeException
public ResultT<Void> resetRuleLogic(Long ruleLogicId) throws RuleLowCodeException
接口说明

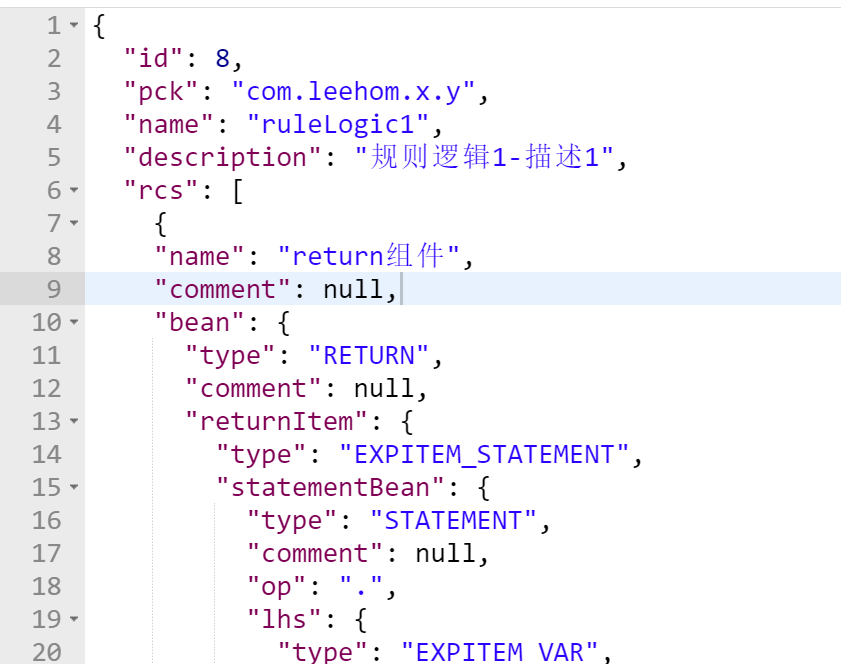

本节以postman脚本说明接口使用，下图是规则组件元模型的json

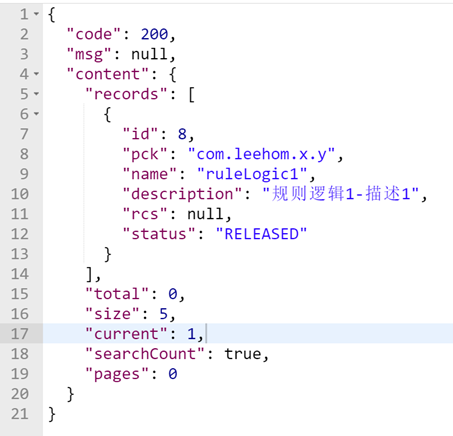

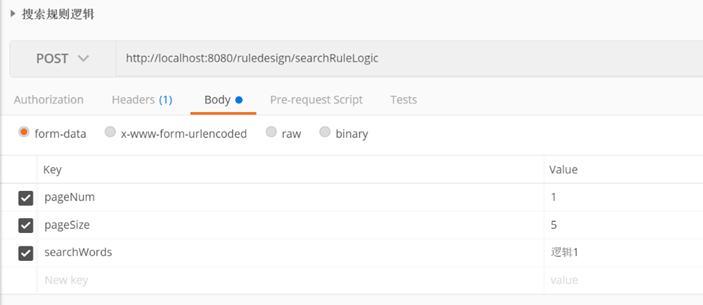

搜索规则逻辑
方法：POST
URL: /ruledesign/searchRuleLogic
参数：
返回：

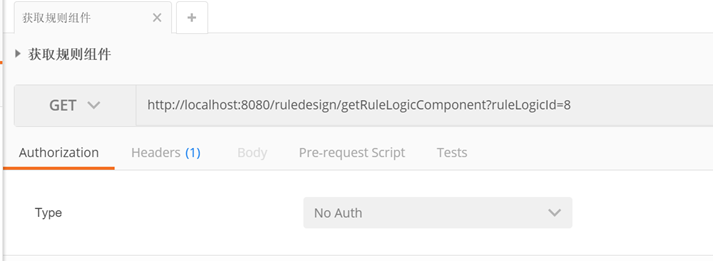

获取规则逻辑组件
方法：GET
参数：
返回：

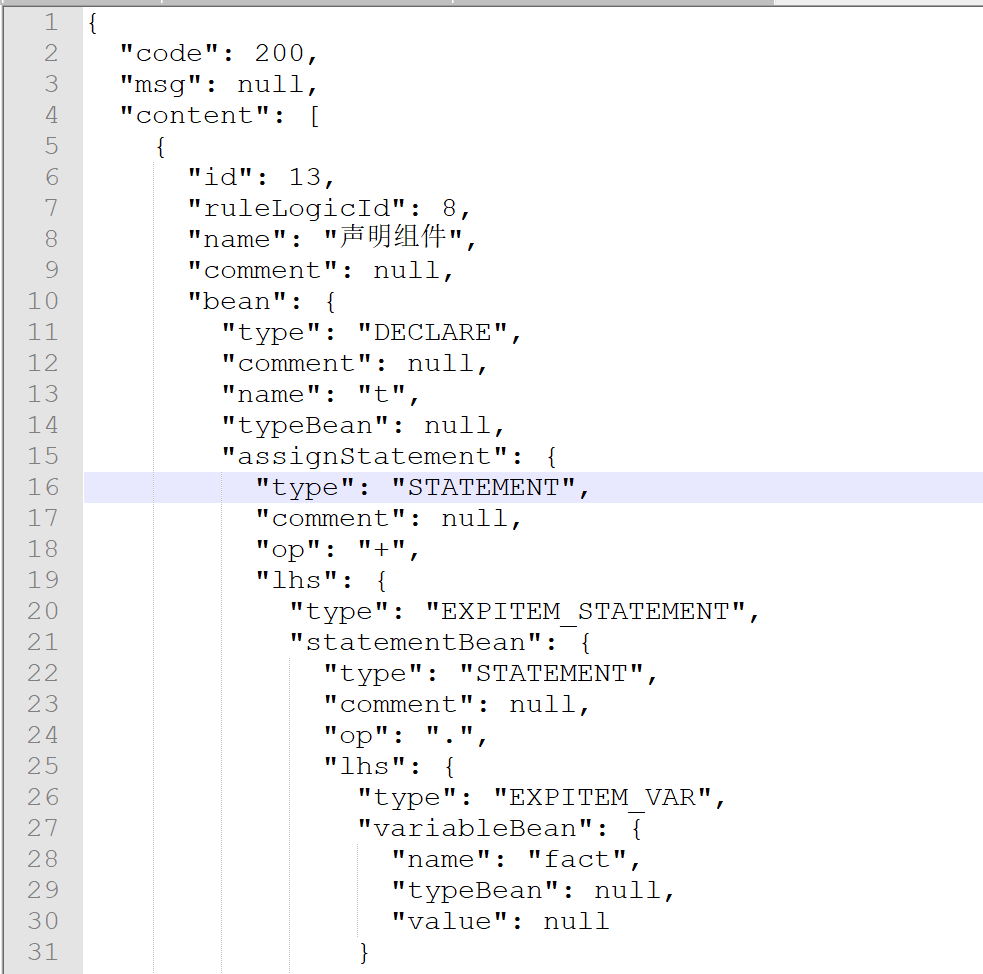

上图规则逻辑的组件，content是组件bean的返回，元模型json格式
预览规则组件1-声明组件

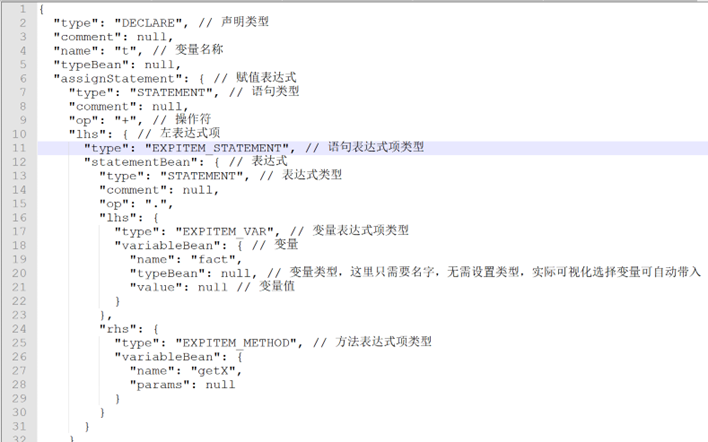

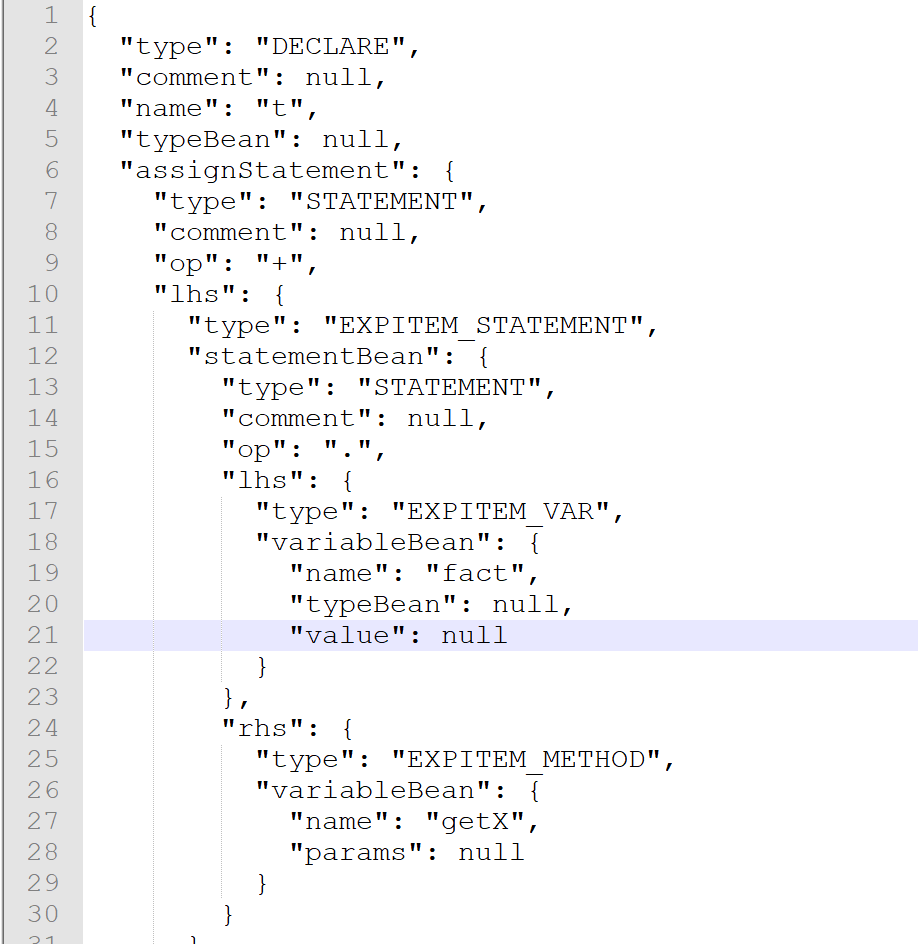

本节示例预览声明变量规则组件
方法：POST
参数：
返回示例：

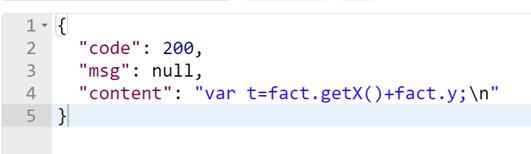

返回生产的代码，上图是带赋值表达的声明
预览规则组件2-ifelse
本机示例组合ifelse规则组件
方法：POST
参数：
上图一组if-elseif*-else组件，COMPOSITED组合组件类型包装
返回：
预览规则组件-for/continue
示例预览for规则组件
方法：POST
URL: ruledesign/previewRuleLogic
参数：

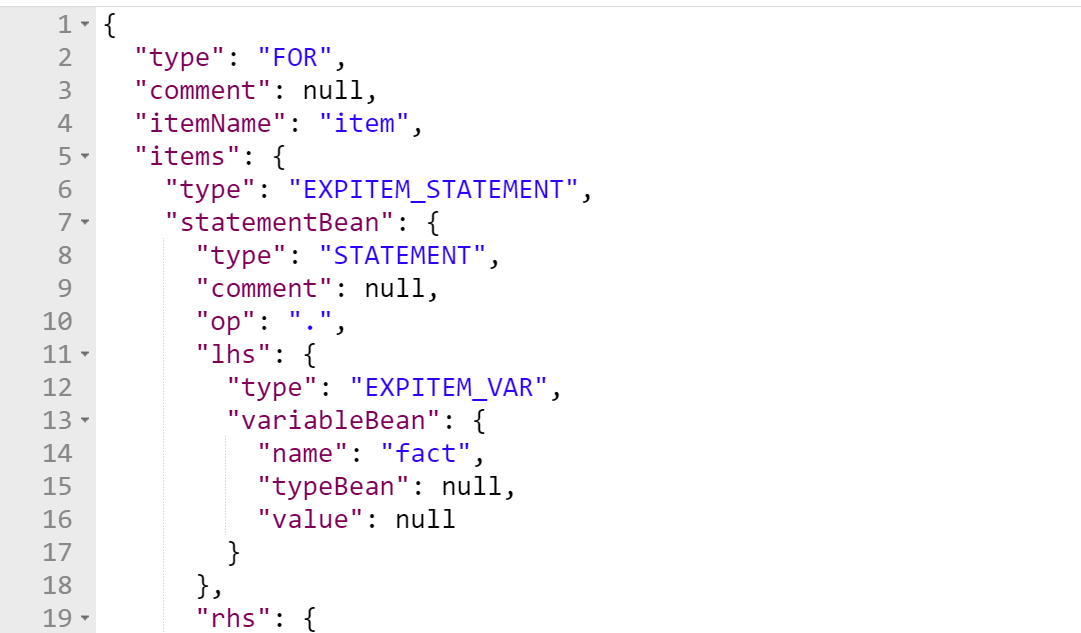

for类型组件，集合遍历，并带有内嵌语句
返回：

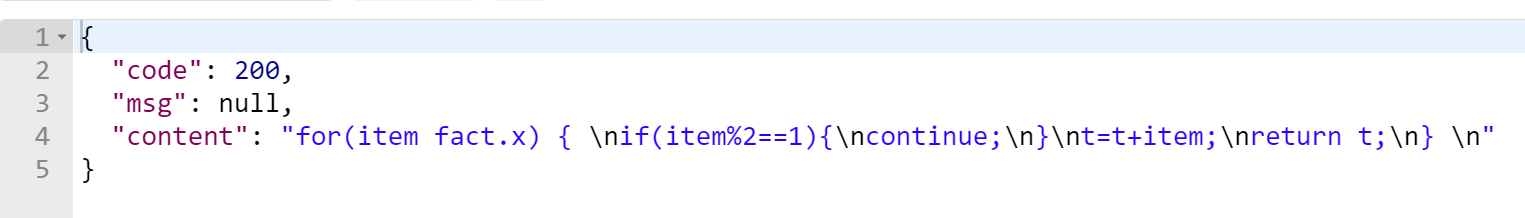

上图for规则脚本，fact.x 传入的事实，x是其list类型的属性
预览规则组件-while/break
示例预览while规则组件
方法：POST
URL: ruledesign/previewRuleLogic
参数：

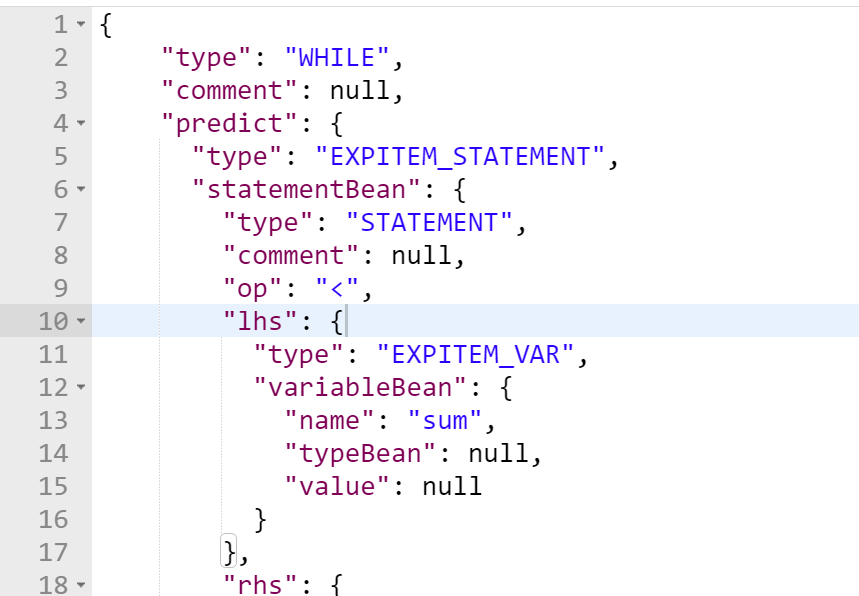

while组件根据条件的循环，并带有内嵌语句
返回：

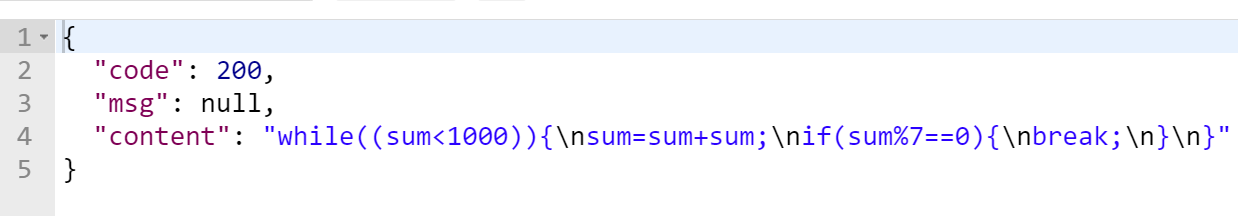

上图while规则脚本
预览规则逻辑
本接口预览完整的规则逻辑，是规则组件列表集合(list)
方法：POST
URL: ruledesign/previewRuleLogic
参数：
参数规则逻辑，代表完整功能的规则，包括一个声明组件，一组ifelse组件
返回：

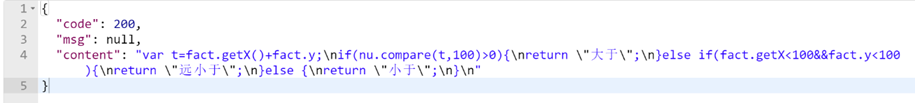

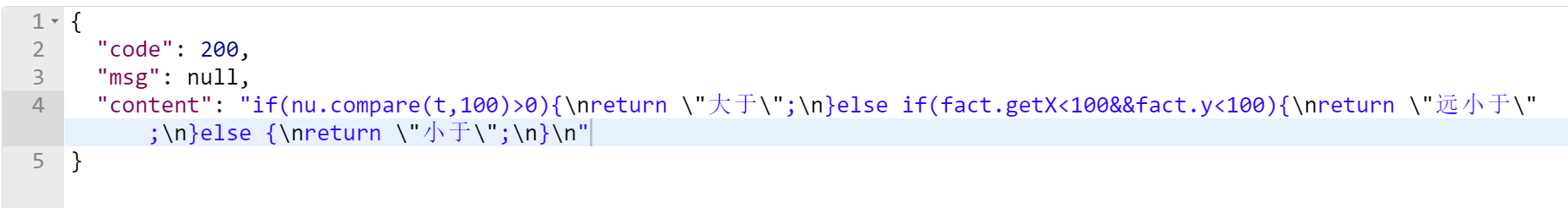

上图完整规则预览返回，包括声明组件和一组ifelse组件
测试规则逻辑1fact
本机介绍在线测试规则逻辑，单个事实
方法：POST
URL: ruledesign/testRuleLogic1?factType=com.grp.base.ruleengine.fact.TestFact&json={"x": 51, "y": 55}
参数：
参数分两部分，上面url带了事实参数，分别是事实类型，事实示例json
另一部分是在线规则组件，上一篇的预览规则逻辑

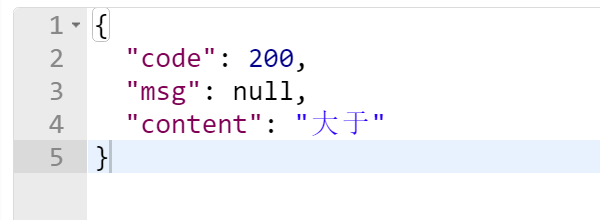

返回：
测试规则逻辑2fact
本节展示两个事实的规则逻辑测试
方法：POST
URL： http://localhost:8080/ruledesign/testRuleLogic2?
factType1=com.grp.base.ruleengine.fact.TestFact1
&json1={"x": "rule"}&factType2=com.grp.base.ruleengine.fact.TestFact2&json2={"y": "engine"}
定义两个fact，分别带有x，y字符串属性
对应的脚本 "return su.reverse(fact1.x + fact2.y);"，使用了su字符串工具类的方法
返回：

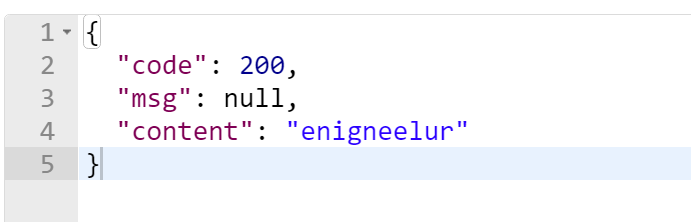

x+y的反转
保存规则逻辑
方法：POST
URL: ruledesign/saveRulesLogicDraft
参数：

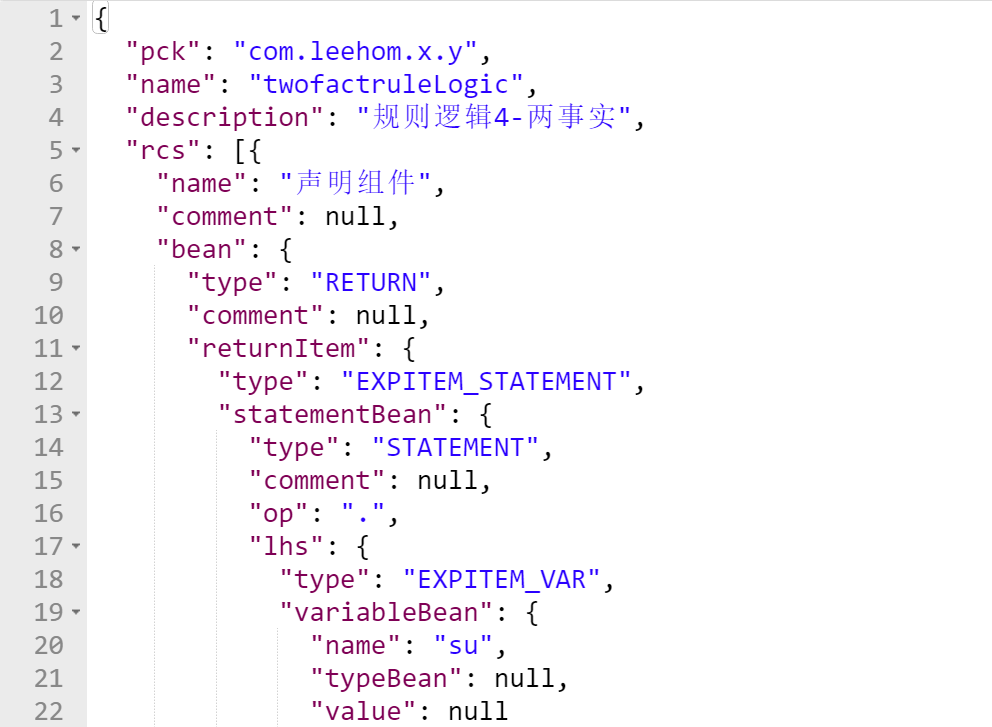

参数是完整的规则逻辑，其中，rcs规则逻辑的组件，pck/name 规则逻辑的包和名称
返回：

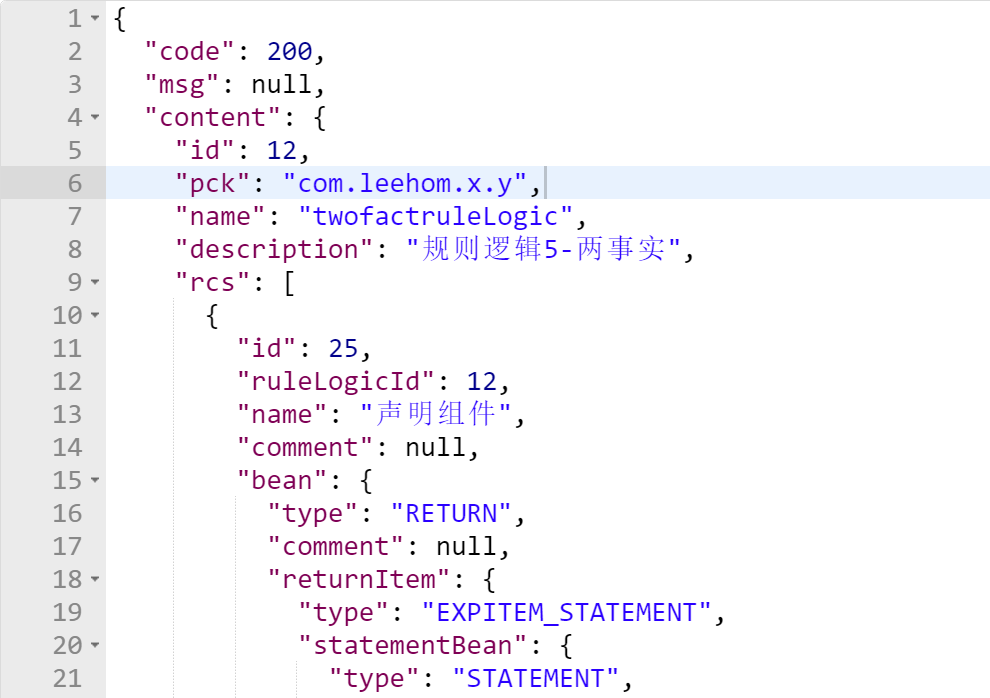

返回，code/msg返回信息，还有规则逻辑，此时带有id，实现是保存到数据库
发布规则逻辑
发布规则，规则逻辑设置为RELEASED，生成规则
方法： POST
URL： ruledesign/releaseRuleLogic?ruleLogicId=
参数：ruleLogicId 规则逻辑Id
返回：

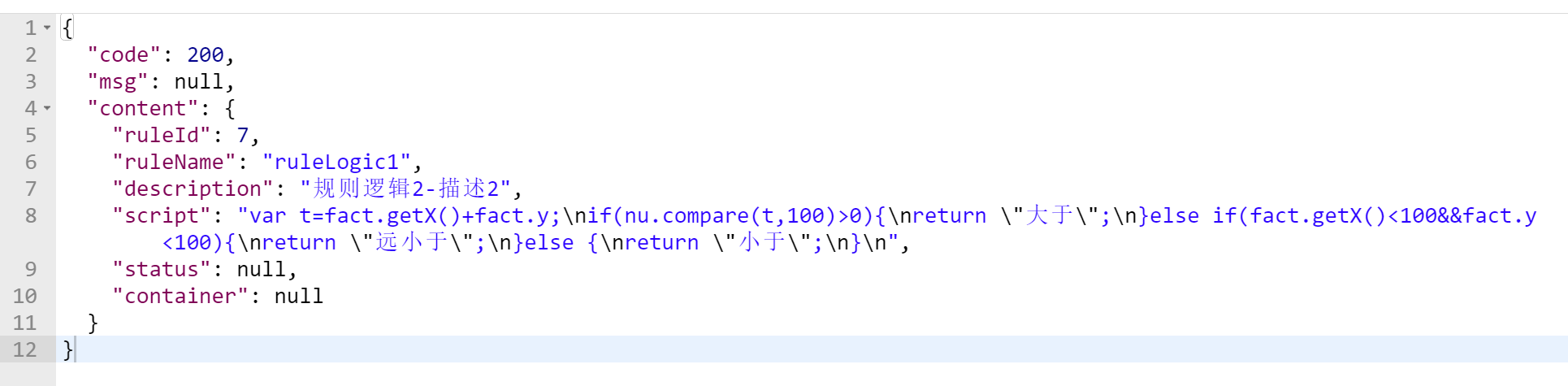

返回创建的规则，规则脚本逻辑元模型生成
重置规则逻辑
规则发布后，可以重置为DRAFT状态，二次修改后再发布
总述

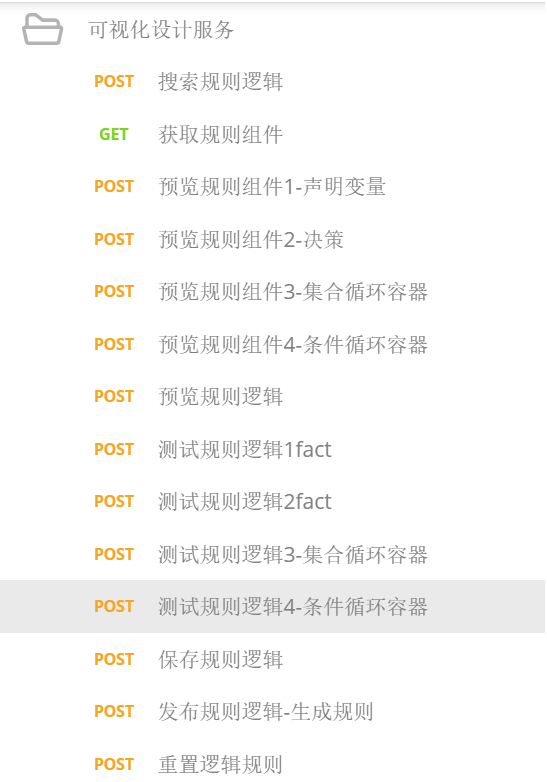

所有设计服务api测试示例
