基于springboot+vue+mysql框架的工作流程管理系统的设计与实现(源码+论文+PPT答辩)

一、开发环境与技术

开发工作流程管理系统需要搭建编程的环境，也需要通过调查，对各个相关技术进行分析，选取适合本系统开发的技术与工具。

1 MYSQL数据库

技术描述：本课题需要数据库作为数据管理工具及数据载体。从程序功能与数据分析出发，选择合适的关系型数据库至关重要。关系型数据库选择范围有限，包括甲骨文公司的两个、微软的两个、IBM的一个。这些数据库在功能上差异不大，均能满足应用程序功能需求。考虑到开发使用的电脑硬件性能有限，为选择适合老旧笔记本电脑的数据库，最终选用MySQL数据库。其体积小、占用内存小，不影响其他软件运行，且无需重装系统即可安装维护。

2 Tomcat 介绍

技术描述：Tomcat在Java网站开发中扮演重要角色，虽不算是传统意义上的服务器，但可作为web服务器使用，实现网站的发布和运行。Tomcat适用于中小型企业和并发量不突出的轻量级服务器场景，可配置多个网站，配置文件后缀为config，结构类似于XML，清晰明了。每当Java发布新版本，Tomcat也会相应升级，目前版本已至10。Tomcat标识为一只发黄的小猫咪，配置成功测试时能看到即表示成功，可进行下一步配置。Tomcat服务器在Java网站开发中非常合适。

3 vue技术

技术描述：vue技术降低了网页开发的学习成本，提高了编写效率，使网页开发者与后台逻辑开发者能分离合作开发。vue结构主要分为专属的vue引擎和web服务器。vue引擎实现vue编译后运行解释，web服务器处理客户端请求并返回数据。vue容器和引擎包括Tomcat，Tomcat还有Apache静态解释代码的部分。虽然Tomcat部署网站后可运行网页让客户访问，但其只是vue引擎而非web服务器。vue引擎可运行纯HTML和vue编写的动态网站，功能上比单纯web服务器强大。

4 SpringBoot框架

技术描述：java开发常被诟病臃肿、麻烦，配置复杂且依赖管理困难。SpringBoot让这一切成为过去，它简化了基于Spring的应用开发，只需“run”就能创建独立的、生产级别的Spring应用。Spring Boot为Spring平台及第三方库提供开箱即用的设置，多数Spring Boot应用只需很少的Spring配置。可使用SpringBoot创建java应用，并用java --jar启动，得到生产级别的web工程。

二、系统设计

市面上设计较好的系统主题鲜明突出，通过简洁清晰的页面布局，让页面内容清晰表达系统主题，使用户无需花费过多精力找寻需要的内容。

1界面设计原则

原则描述：

1. 用户分析：了解用户使用系统的目的和方式，考虑阅读习惯，设计Z字形或F型结构方便用户获取信息。
2. 有效导航：每个页面有导航条显示，可在页面底部设计导航条，具体页面设计位置提示和返回链接。
3. 统一设计方案：保持色彩方案、页面模板的一致性，对相同操作和专业术语的描述在整个系统中也应保持一致。
4. 清晰准确传达内容：避免同一页面设计过多内容，准确对系统内容进行分类，在用户视觉集中位置显示重要信息。

2功能结构设计

结构描述：为让系统编码顺利进行，对本系统功能进行细分设计，设计的系统功能结构见下图。

3 数据库设计

开发系统需提前设计数据库，数据库是相关数据的集合，存储方式最佳，具备数据冗余率低的优势，与程序之间保持较高独立性。

3.1 数据库概念设计

设计描述：借助数据库关系图完成，使用专门绘制工具如Visio设计E-R图。按照设计流程，根据需求确定实体，分析实体特征和关联关系，最后使用E-R模型表示方法绘制。通常矩形代表实体，菱形表示实体间关系，椭圆表示实体属性，用直线连接。以下为本系统E-R图绘制内容：

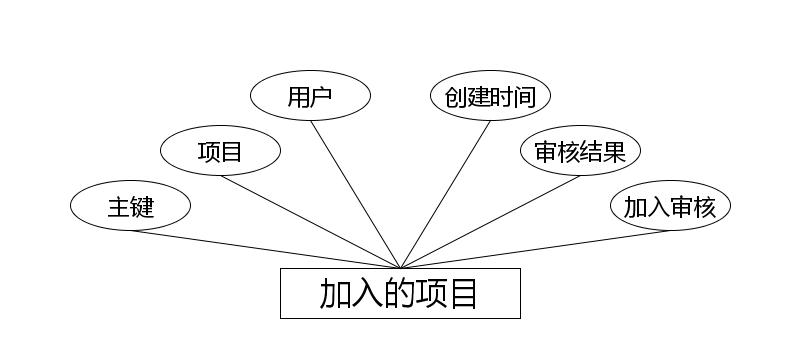

（1）加入的项目实体和属性

图1 加入的项目实体属性图

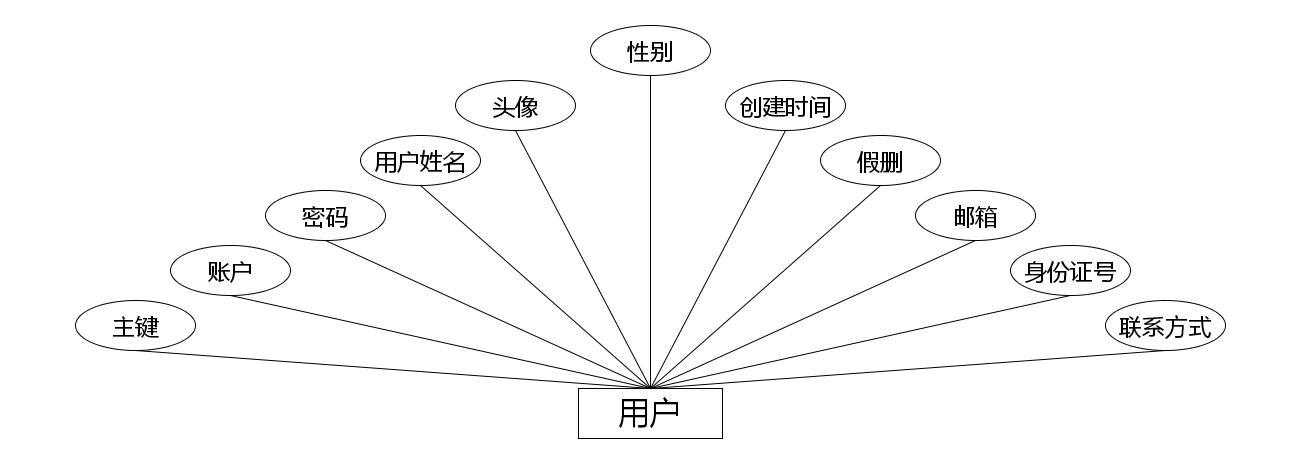

（2）用户实体和属性

图2 用户实体属性图

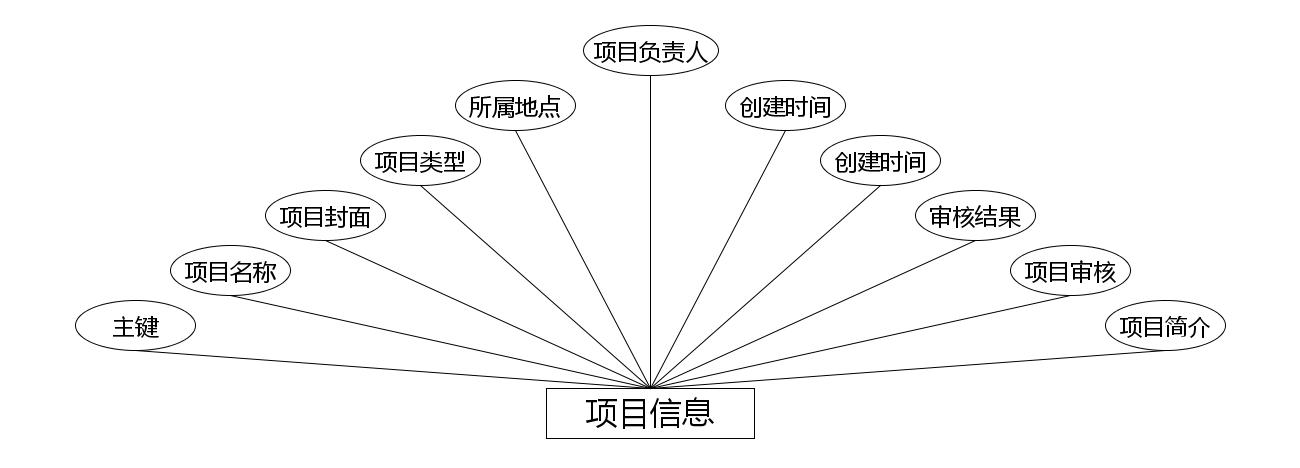

（3）项目信息实体和属性

图3 项目信息实体属性图

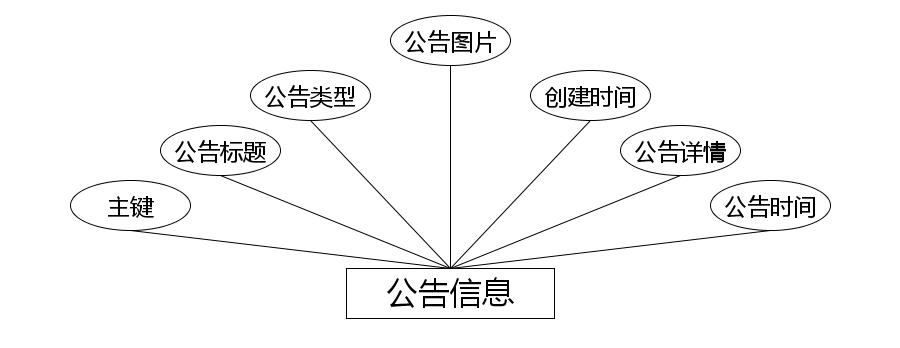

（4）公告信息实体和属性

图4 公告信息实体属性图

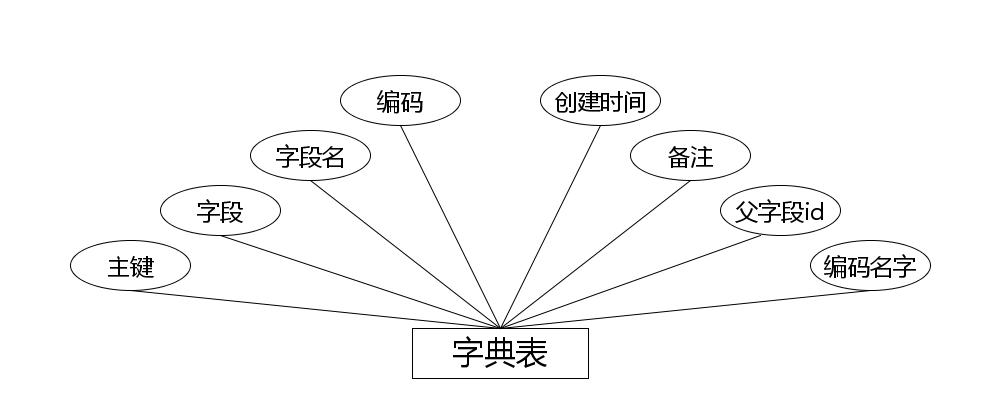

（5）字典表实体和属性

图5 字典表实体属性图

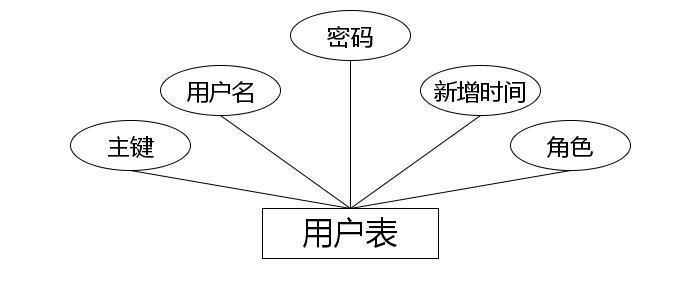

（6）用户表实体和属性

图6 用户表实体属性图

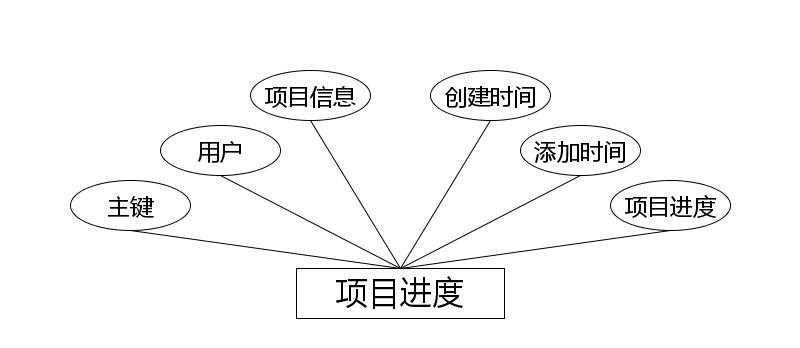

（7）项目进度实体和属性

图7 项目进度实体属性图

3.2 数据库物理设计

设计描述：数据库需设计数据存储结构，包括数据表结构的设计和创建。数据表结构包含字段、数据类型和取值范围等信息。E-R模型中的实体为一张表，实体特征为表中字段。根据程序信息存储要求设计字段类型和取值范围，设计完成后保存在数据库并准确命名，避免使用中文。以下以表格形式展示设计结果：

表1 字典表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	dic_code	String	字段	是
3	dic_name	String	字段名	是
4	code_index	Integer	编码	是
5	index_name	String	编码名字	是
6	super_id	Integer	父字段id	是
7	beizhu	String	备注	是
8	create_time	Date	创建时间	是

表2 加入的项目表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	xiangmu_id	Integer	项目	是
3	yonghu_id	Integer	用户	是
4	jiarudexiangmu_yesno_types	Integer	加入审核	是
5	jiarudexiangmu_yesno_text	String	审核结果	是
6	create_time	Date	创建时间	是

表3 公告信息表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	news_name	String	公告标题	是
3	news_types	Integer	公告类型	是
4	news_photo	String	公告图片	是
5	insert_time	Date	公告时间	是
6	news_content	String	公告详情	是
7	create_time	Date	创建时间	是

表4 项目信息表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	xiangmu_name	String	项目名称	是
3	xiangmu_photo	String	项目封面	是
4	xiangmu_types	Integer	项目类型	是
5	xiangmu_address	String	所属地点	是
6	yonghu_id	Integer	项目负责人	是
7	xiangmu_content	String	项目简介	是
8	xiangmu_yesno_types	Integer	项目审核	是
9	xiangmu_yesno_text	String	审核结果	是
10	insert_time	Date	创建时间	是
11	create_time	Date	创建时间	是

表5 项目进度表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yonghu_id	Integer	用户	是
3	xiangmu_id	Integer	项目信息	是
4	xiangmujindu_text	String	项目进度	是
5	insert_time	Date	添加时间	是
6	create_time	Date	创建时间	是

表6 用户表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yonghu_name	String	用户姓名	是
3	yonghu_photo	String	头像	是
4	yonghu_phone	String	联系方式	是
5	yonghu_id_number	String	身份证号	是
6	yonghu_email	String	邮箱	是
7	yonghu_delete	Integer	假删	是
8	create_time	Date	创建时间	是

表7 用户表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	username	String	用户名	是
3	password	String	密码	是
4	role	String	角色	是
5	addtime	Date	新增时间	是

三、系统实现

1用户信息管理

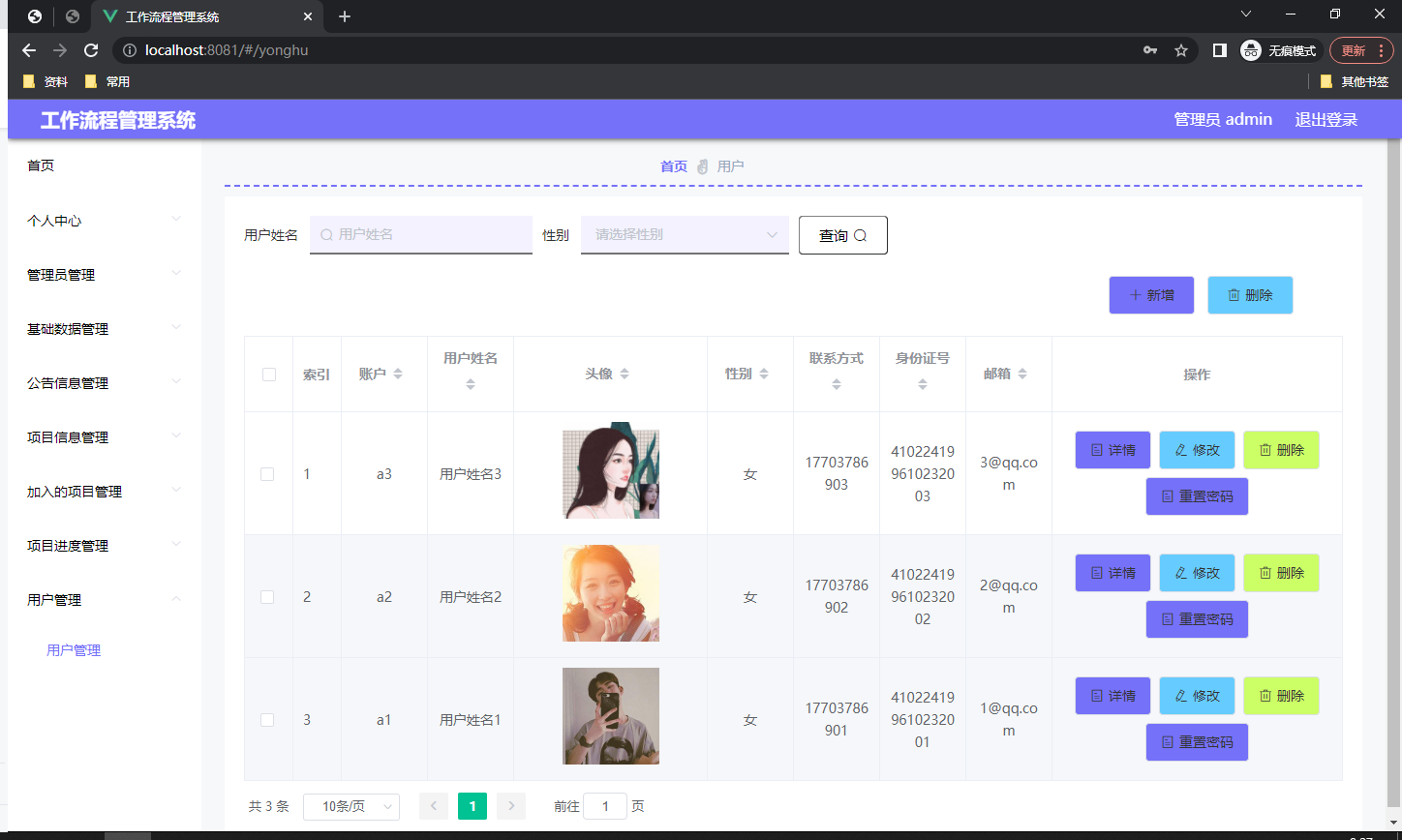

页面功能描述：如图1显示用户信息管理页面，为管理员提供用户信息的查询管理功能，可删除、修改、新增用户信息，还能进行用户名称模糊查询。

图1 用户信息管理页面

2 项目信息管理

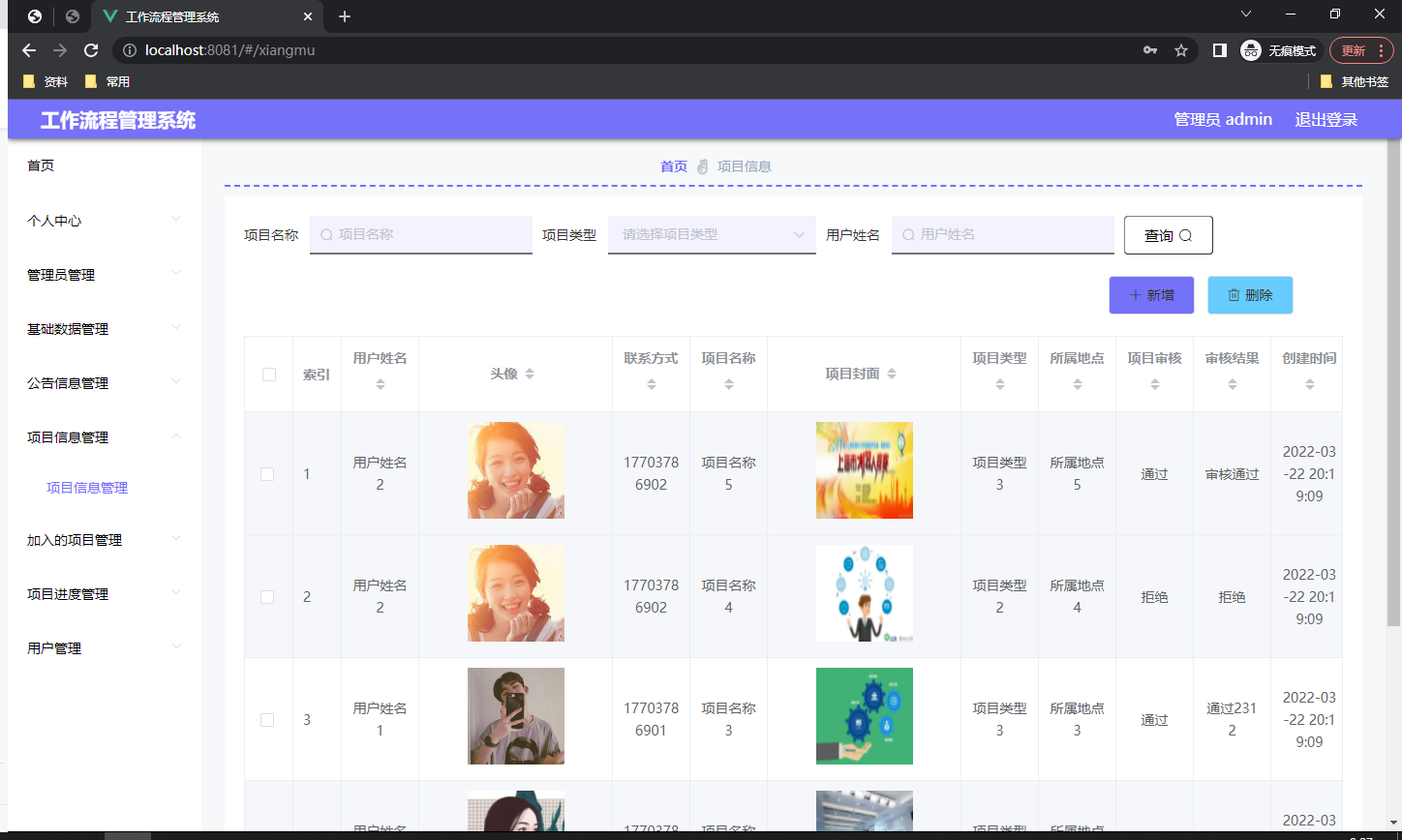

页面功能描述：如图2显示项目信息管理页面，为管理员提供查看已发布项目信息数据、修改项目信息、作废（删除）项目信息的功能，还可进行项目信息名称模糊查询和项目信息类型查询等。

图2 项目信息管理页面

3公告类型管理

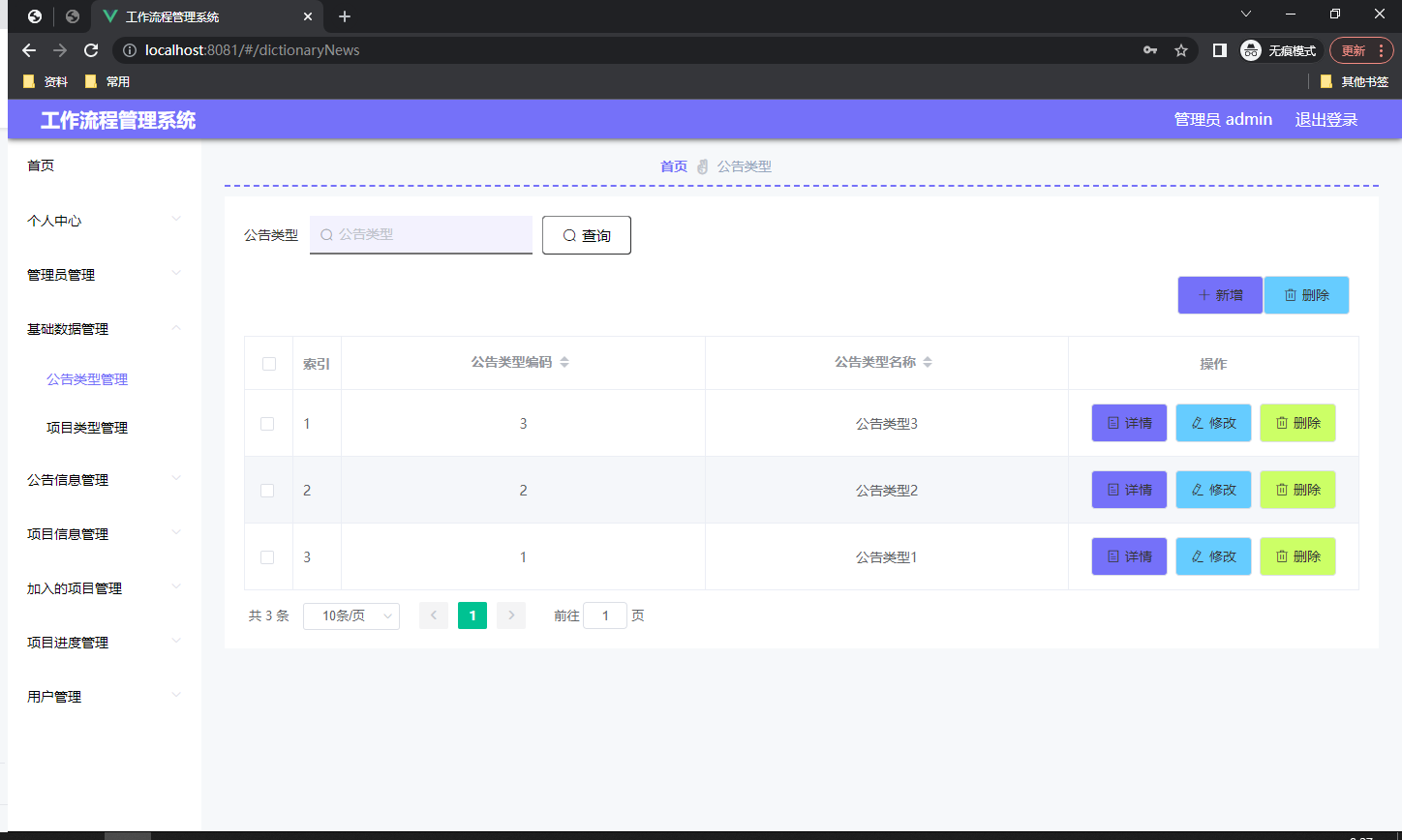

页面功能描述：如图3显示公告类型管理页面，为管理员提供根据公告类型条件查询、新增、修改、查询公告类型等功能。

图3 公告类型管理页面

4公告信息管理

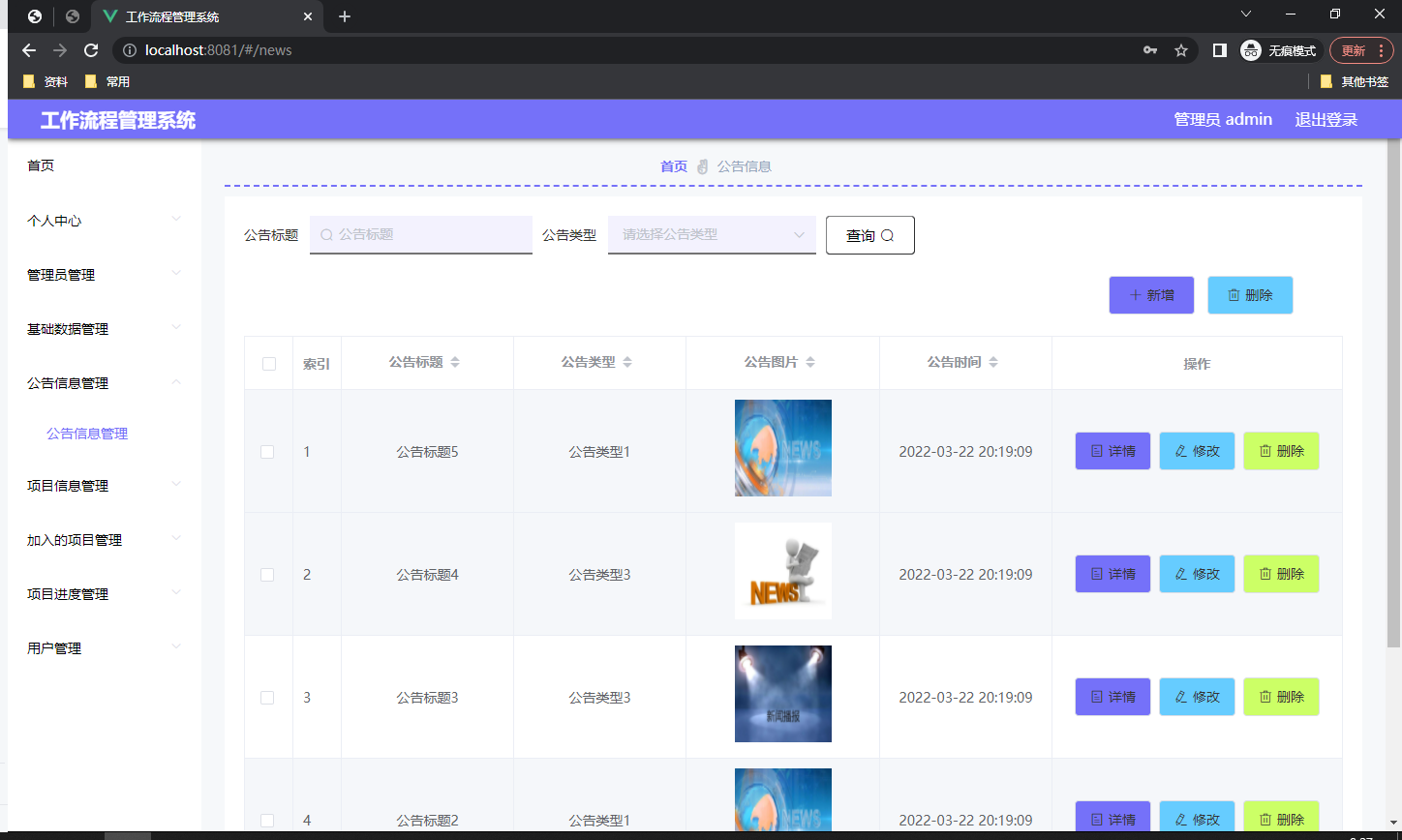

页面功能描述：如图4显示公告信息管理页面，为管理员提供根据公告信息新增、修改、查询等功能。

图4 公告信息管理页面
