三. I3C 总线 timing 测试：

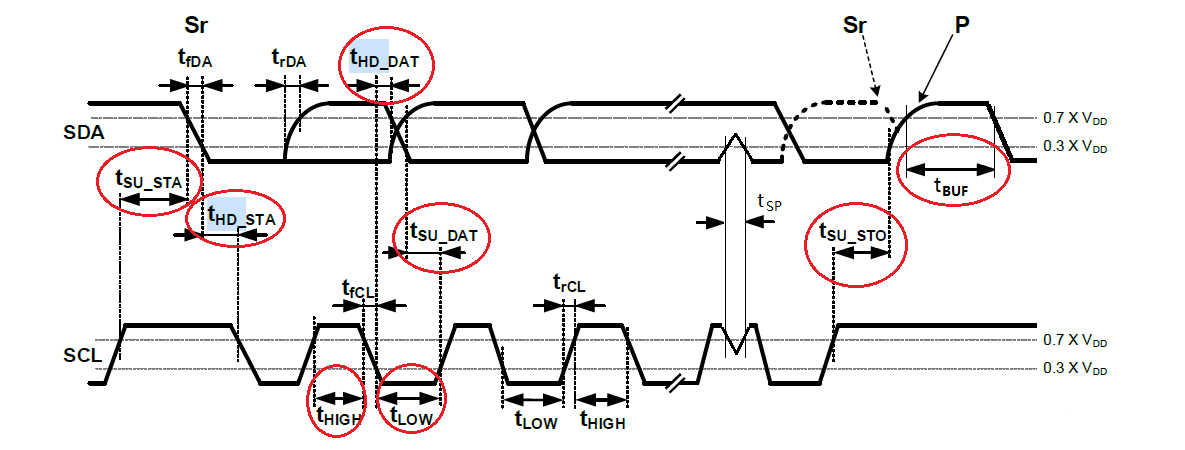

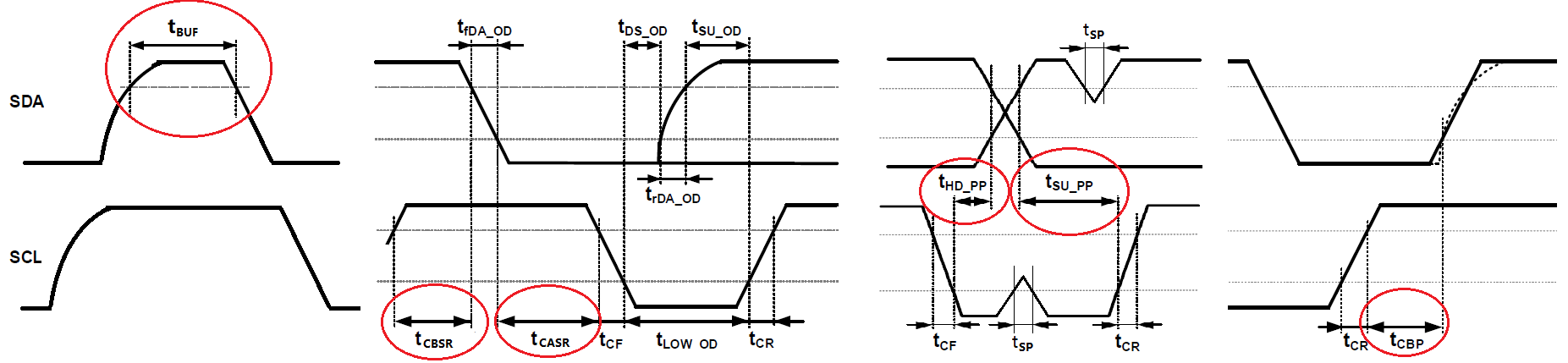

按照MIPI协议，如下图，I3C总线上的OD部分重要参数包括如下：

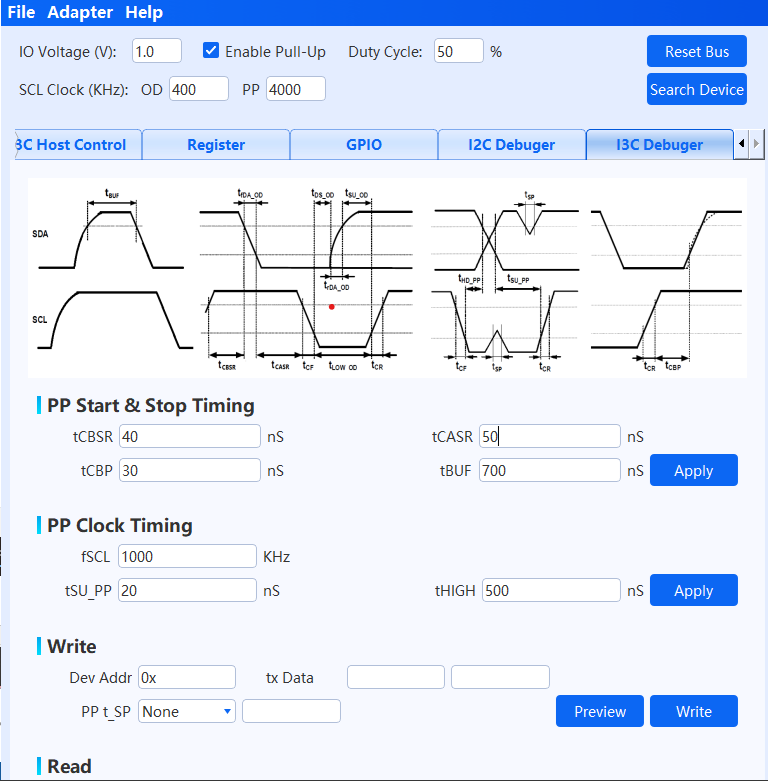

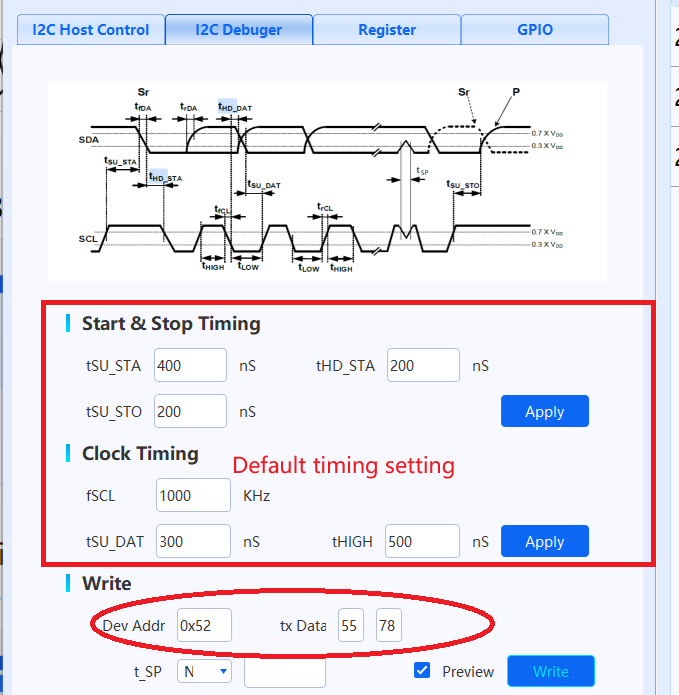

针对上面的重要参数，我们在Tower Console 中设计了下面对应页面，以帮助用户快速上手进行参数设置，从而进行测试。

 用户可以根据自己得测试需求，进行参数配置，测试自己芯片的正常工作边界。

在I3C协议中，最重要的不一样的参数应该是PP部分，包括下面的：

如上图参数，假设占空比为50%， 此时 tLOW=tHIGH, tSU_PP + tHD_PP = tLOW or tHIGH

举例，如果此时设置的频率为1Mhz， 此时tLOW=tHIGH = 500ns，

如果你设置 tSU_DAT =200ns， 那么此时 tHD_PP= 500 - 200 = 300ns

如果你设置 tSU_DAT =500ns， 那么此时 tHD_PP= 500 - 500 = 0ns

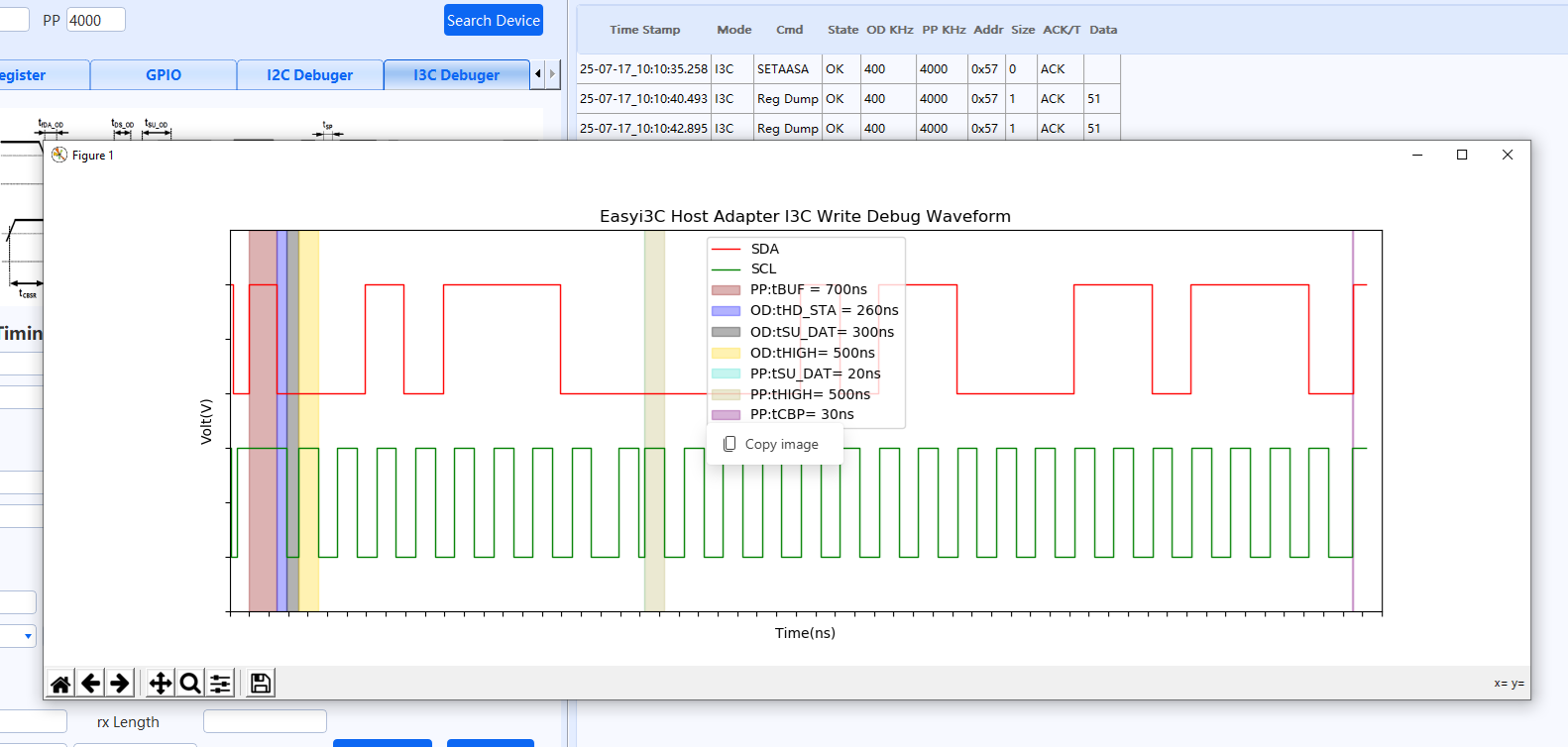

如上图根据自己芯片属性进行配置，选中Preview，这时候就会有个波形预览，帮助用户进行和示波器波形进行对比的一个波形预览，有点像打印机的预览功能， 如下图：

然后点击write buttoon，这时候对应的数据，就会传输到I3C 总线上，如果你连上了示波器，就会看到类似的波形出现，从而可以进行结果分析。

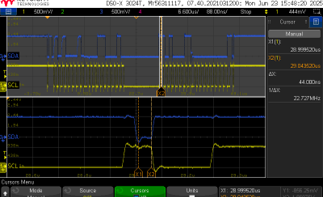

下面用某款芯片几个例子测试波形图：

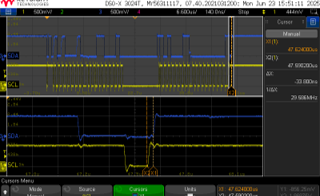

1.  tCBSR 参数Test：

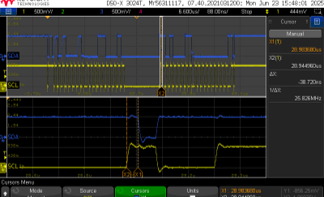

2. PP模式下，tHD_DAT 参数 Test：

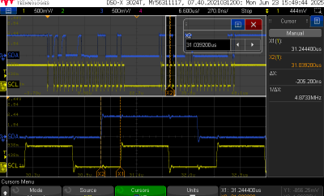

3. PP模式下，tSU_DAT 参数 Test：

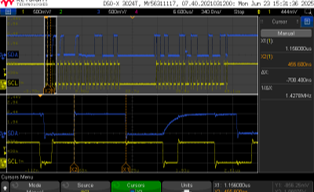

4. tCASR 参数 Test:

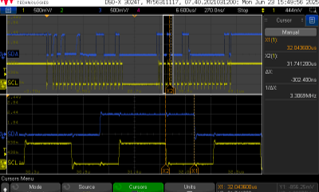

5: tBUFF 参数Test：

6. tCBP 参数Test：

---

通过上面的例子，我们可以看到，我们的工具可以很方便的验证相关参数的工作边界，简单易用，另外还可以通过我们提供的API 函数，通过python程序，自动化就可以扫描相关参数的正常工作范围，得出芯片的参数报告，让工程师的工作简单高效起来，从而将节约的时间可以聚焦自己芯片的专业特性测试，后面我们会通过相关例子进行讲解。
