版本更新 | 华望M-Design 4400版本功能更新详解（下篇）
版本目标
华望M-Design 4400版本的主要目标如下：
- 基于建模的标准化定义提升软件的分析和修正能力，确保语义标准化；
- 增强在面向实际应用场景中的模型表述能力，支持含有误差的参数表述方式；
- 提升建模数据资产的复用效率，在现有模型库的基础上扩充模型库的使用场景。
1、新增功能
华望M-Design 4400版本的主要新增功能如下：
(1)模型替换：一键替换同类模型，自动更新引用关系；
(2)模型合并：一键合并同类模型，自动保留关联关系；
(3)模型补丁：快速移植模型片段，避免重复设计；
(4)多方案生成：智能式生成多个建模方案。
2、功能详解
2.1模型替换
设计过程中遇到组件升级的情况时，传统处理方式存在明显的痛点：
(1)操作繁琐：需手动查找并修改所有引用点和引用关系，过程耗时漫长；
(2)易遗漏：人工操作可能导致部分引用未进行更新，引起操作前后的模型不一致；
(3)影响关联：手动删除旧模型可能会意外破坏与其他元素之间的关联。
华望M –Design 4400版本的模型替换功能可为组件升级提供高效可靠的解决方案。以“温度传感器”的升级为例，将其升级为“温度传感器_V2"，该功能的具体解决步骤如下：

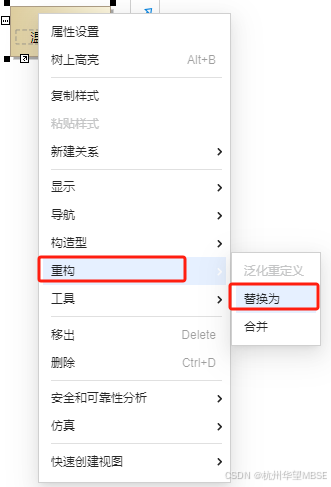

第一步：右键点击架构图中的“温度传感器”模块，在出现的菜单中依次点击“重构-替换为”；

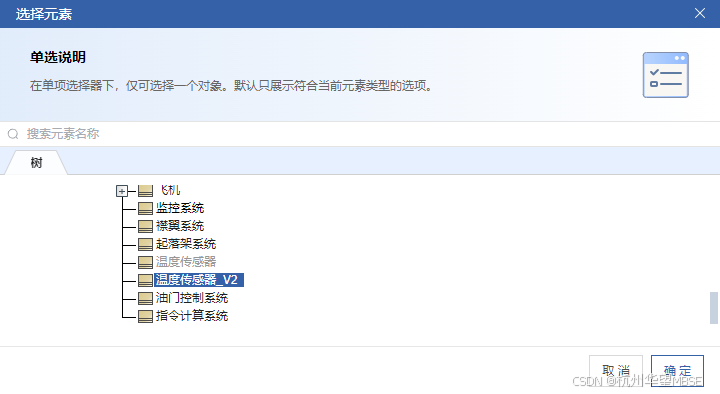

第二步：在出现模型替换的二次确认弹窗后，点击“继续替换”，在弹出的选择元素界面中，选择“温度传感器_V2”；

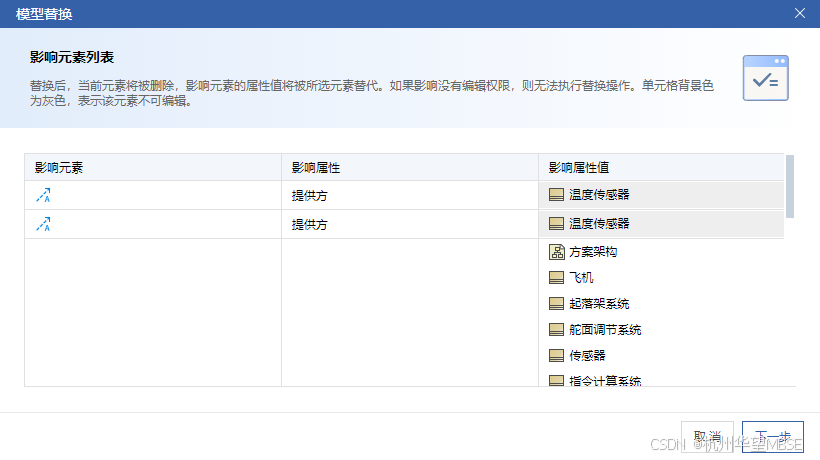

第三步：选定替换元素后，点击“确定”将出现影响元素列表，该列表中展示将受替换影响的全部元素及视图；

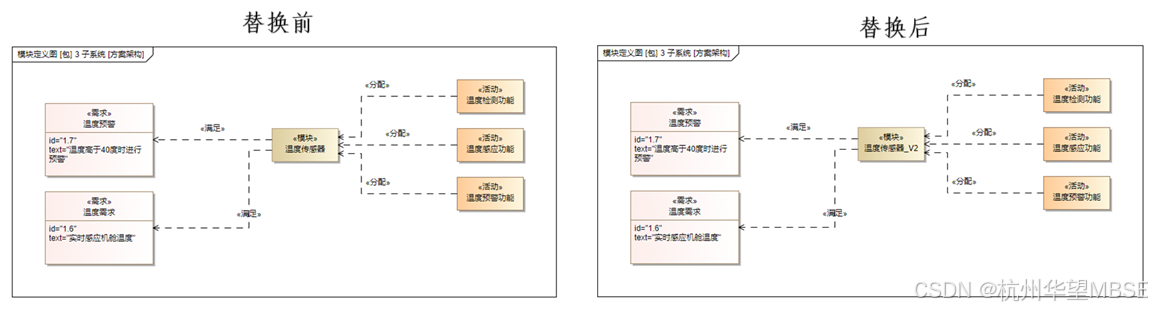

第四步：点击“下一步”执行替换操作。替换完成后，所有使用到“温度传感器”的地方将会会自动替换为“温度传感器_V2”。下图为替换前后方案架构图的对比。
2.2模型合并
复杂系统的建模过程中，经常会出现多个子系统共用同一组件但不同系统对该组件关注点不同的情况。传统的处理方式通常是在子系统设计时，对每个系统单独设计一个组件，子系统设计完成后再重新设计一个该组件的"超级组件"，手动整合两个子系统的所有参数（包括精度、响应速度、接口协议等），最后逐个替换各子系统中的原有组件。这种处理方法将带来以下问题：
(1)重复性劳动：需重新设计与整合组件，手动合并不同子系统的参数，耗费大量工程时间；
(2)兼容性风险：人工整合易遗漏特殊需求或接口配置，导致组件在实际应用中无法满足子系统的需求。
华望M –Design 4400版本的模型整合功能可以自动完成对模型组件的整合。
以导航子系统和飞控子系统均使用到的IMU（惯性测量单元）组件为例，该功能的解决步骤如下：

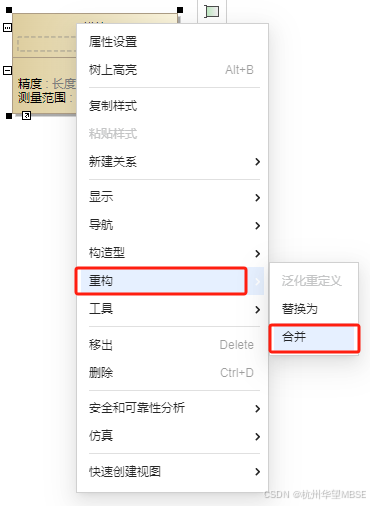

第一步：右键点击任意一个“IMU”模块，在出现的菜单中依次点击“重构”—“合并”；

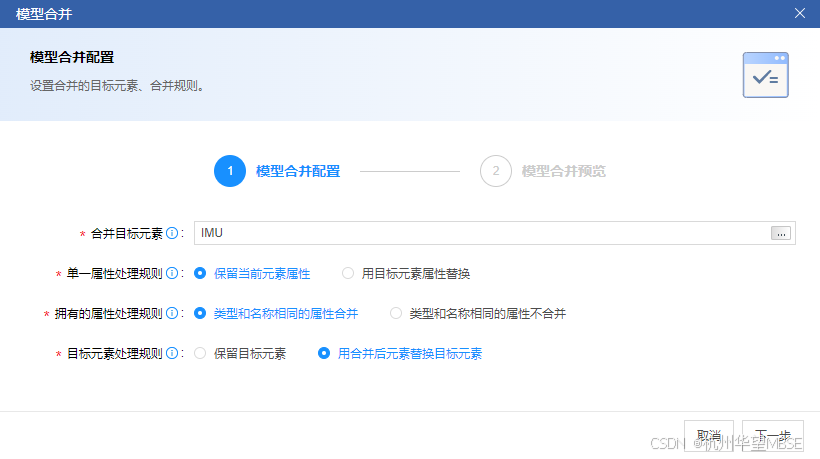

第二步：在“模型合并配置”界面进行合并设置。其中：“合并目标元素”选择另一个子系统中设计的IMU，“目标元素处理规则”选择“用合并元素替换目标元素”；

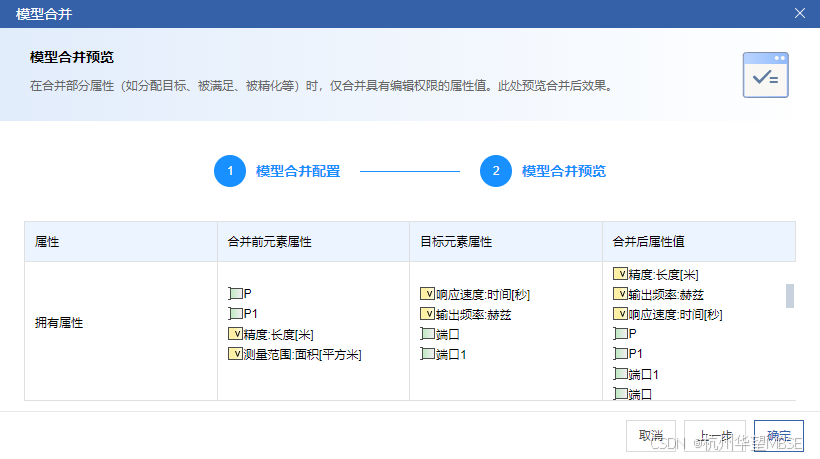

第三步：点击“下一步”进入“模型合并预览”界面，在此界面预览合并前后的元素属性。

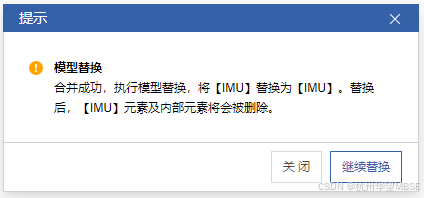

第四步：点击“确定”执行模型合并操作，合并完成后点击“继续替换”执行模型替换操作。

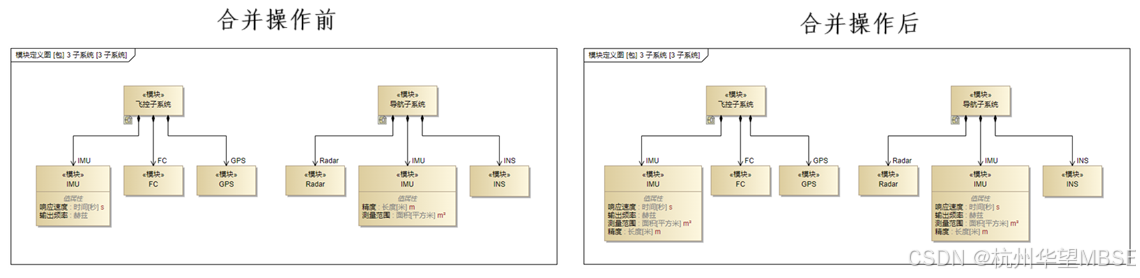

整个流程结束后两个IMU合并成为一个，合并后的IMU将替换合并前的元素。下图为合并前后方案架构图的对比。
2.3模型补丁
快速迭代开发过程中，经常需要复用经过验证的核心模块，可以将其打包为标准化的模型补丁，随后无缝集成到新模型中。采用此种方式具有以下优势：
(1)精确控制：可以选择性地应用变更而不会影响模型的其他部分；
(2)减少冲突：局部应用补丁通常不会产生大规模的合并冲突；
(3)快速更新：局部变更相比全局合并可以更快地完成。
华望M –Design 4400版本的模型补丁功能可以很好地完成模型补丁在新模型中的无缝集成。以复用飞行控制系统为例，该功能的解决步骤如下：

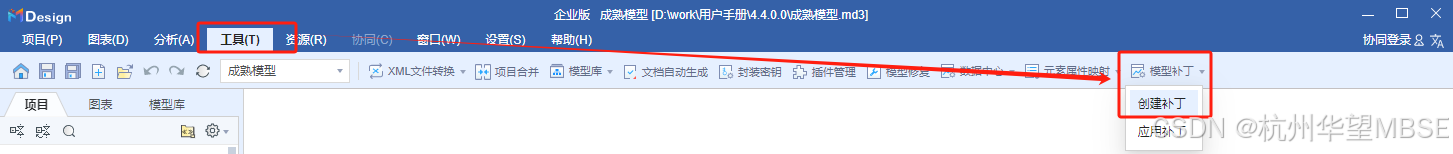

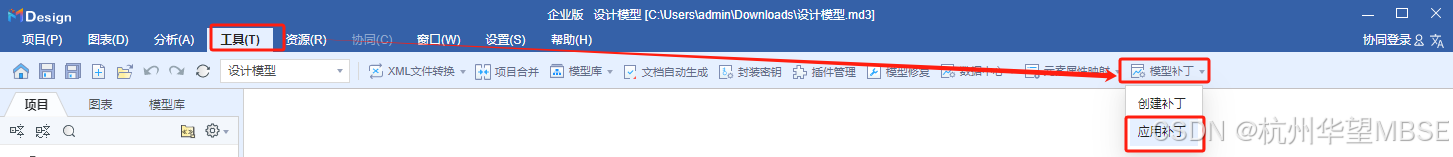

第一步：打开已完成的设计模型，依次点击“工具”—“模型补丁” —“创建补丁”；

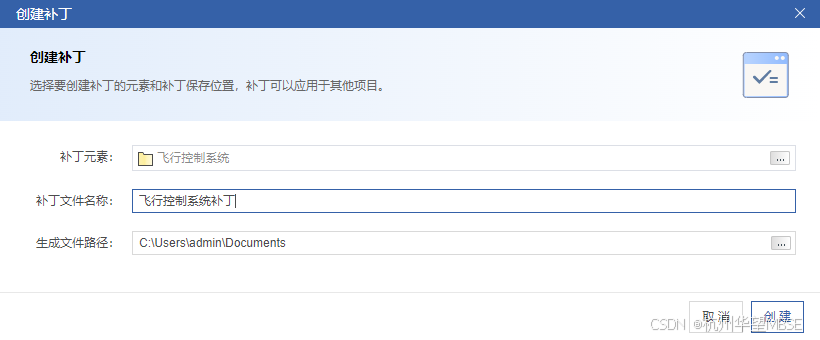

第二步：在“创建补丁”页面进行补丁设置。“补丁元素”选择“飞行控制系统”，“补丁文件名称”命名为“飞行控制系统补丁”，设置完成后点击“创建”；
第三步：依次点击“工具”—“模型补丁” —“应用补丁”；

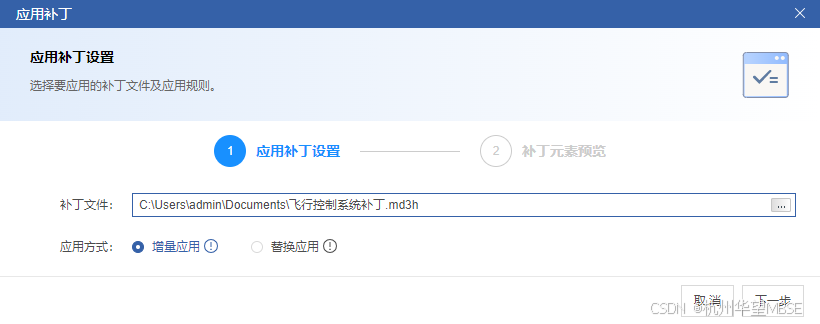

第四步：在“应用补丁”页面选择“补丁文件”以及“应用方式”；

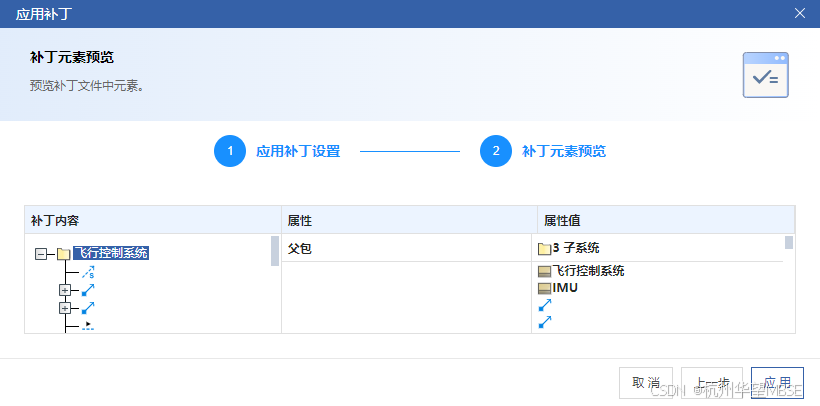

第五步：完成应用补丁设置后点击“下一步”进入“补丁元素预览”界面，查看补丁元素的属性信息；
第六步：点击“应用”执行补丁操作后，将在设计中创建补丁文件中的元素。下图为执行补丁操作后的模型树。
2.4多方案生成
复杂建模过程中，用户通常需要将经过验证的成熟模型封装至模型库中。通过基于模型库的多方案自动生成功能，用户可以在建模初期导入已有的模型库，并根据预设的推荐规则自动生成产品方案。该方法具有以下优势：
(1)智能生成：基于预设的推荐策略生成产品方案，显著提升设计效率；
(2)可视化筛选：通过界面呈现配置策略，增强直观体验预感受；
(3)无缝集成：一键将生成的方案转移至模型树，减少人工操作。
华望M –Design 4400版本的多方案自动生成功能可快速和智能化完成多方案的生成与转移。该功能的解决步骤如下：
第一步：使用模型库信息，在工具栏中依次点击“资源”—“模型库管理”；

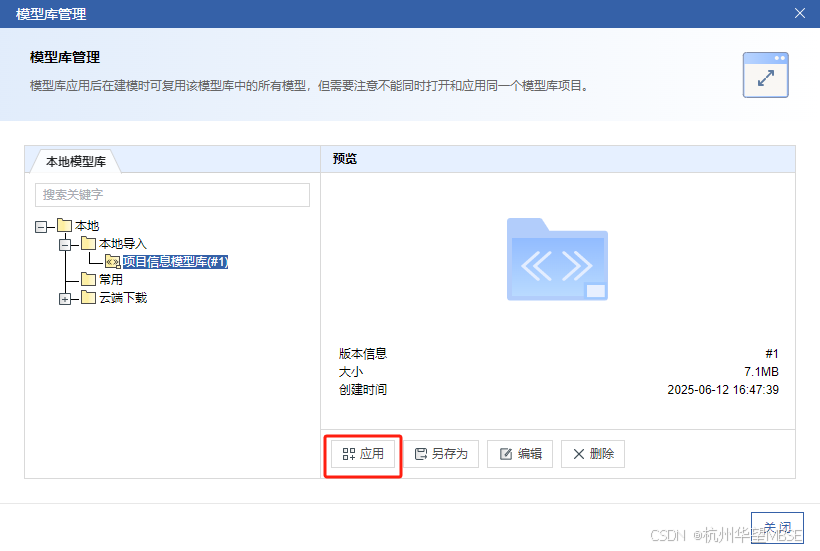

第二步：在“模型库管理”界面中选择“本地模型库”后点击“应用”；

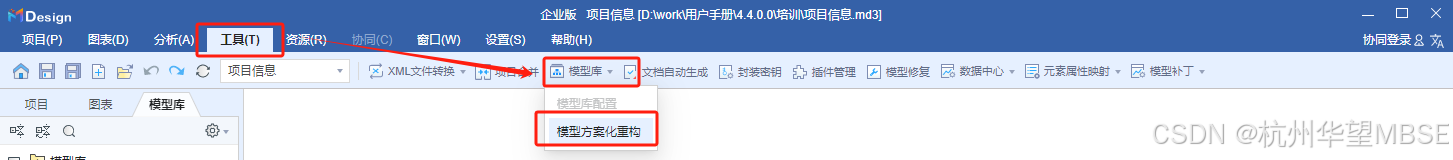

第三步：在工具栏上依次点击“工具”—“模型库” —“模型方案化重构”；

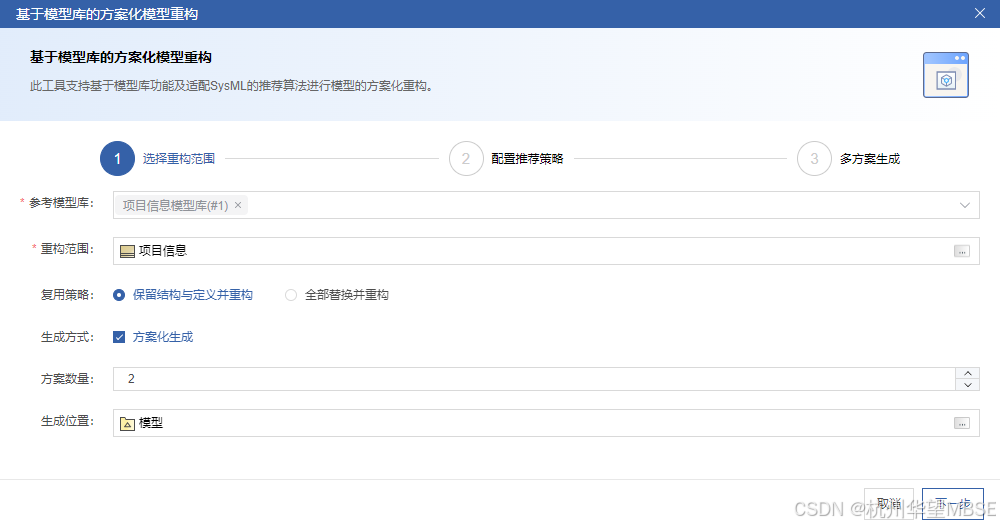

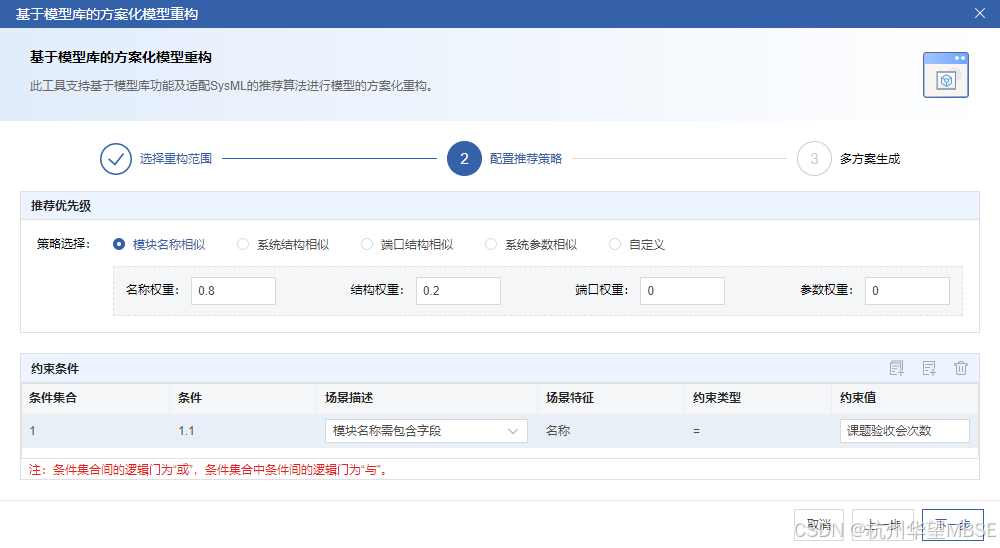

第四步：依次设置参考模型库、重构范围、复用策略、生成方式、方案数量以及生成位置信息；
第五步：设置完成后点击“下一步”进入“配置推荐策略”页面；

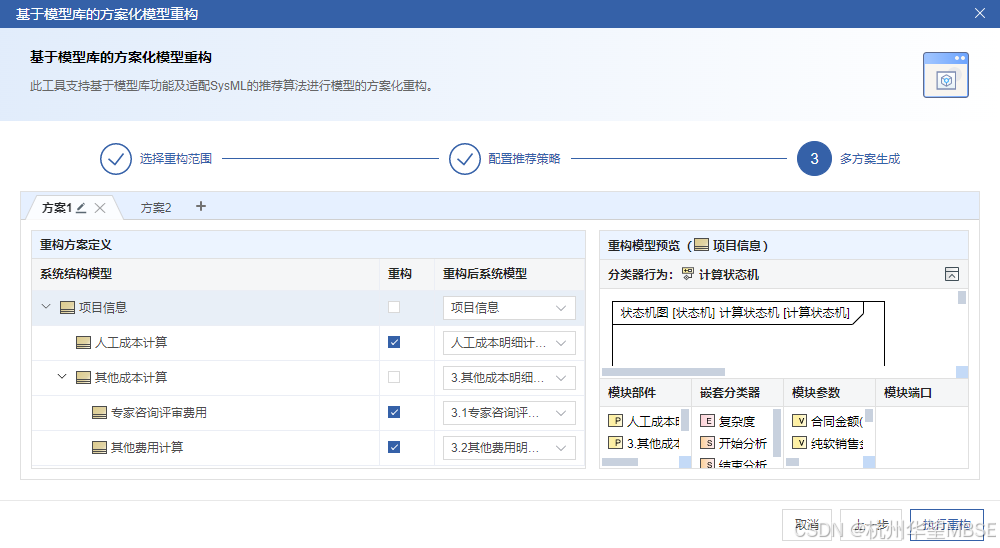

第六步：配置完推荐策略后点击“下一步”进入多方案生成页面进行信息预览；

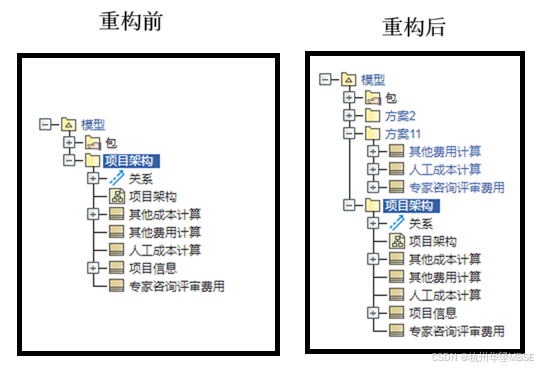

第七步：点击“执行重构”，重构完成后将会按照设置内容生成多个方案。下图为重构完成前后模型树的对比。
-END-
*本文为原创，最终解释权归杭州华望系统科技所有。未经授权，严禁复制或转载。
*关注【杭州华望MBSE】将推送更多精彩有趣的文章，期待与你同行！
