辅助驾驶GNSS高精度模块UM680A外形尺寸及上电与下电

UM680A概述

UM681A 模块是和芯星通针对智能驾驶领域应用推出的高精度双频惯导组合导航车规级模块。模块基于完全自主知识产权的多系统、双频点、高性能 SoC 芯片 - UC6580A 设计，支持多系统双频联合定位或单系统独立定位，可实现厘米级定位精度。

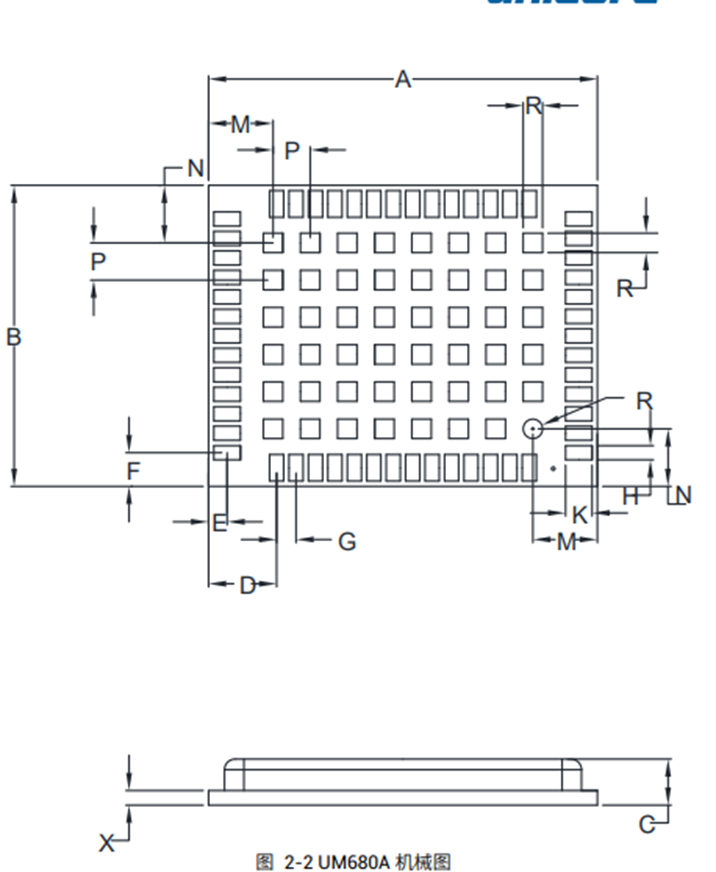

UM680A外形尺寸

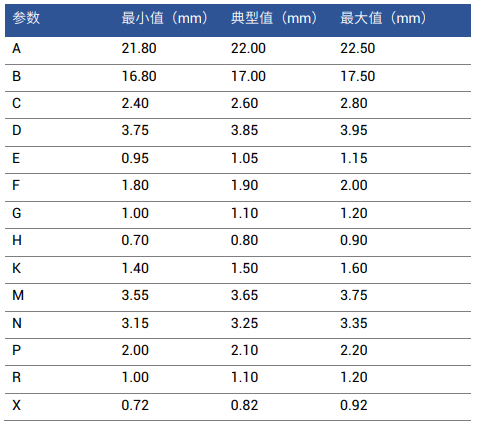

 表1 尺寸

UM680A模块上电与下电

VCC

1. 模块 VCC 上电起始电平低于 0.4 V。
2. 模块 VCC 上电电源坡道必须是单调的，不能有平缓处。
3. 模块 VCC 上电的下冲与振铃需小于 5% VCC。
4. VCC 上电波形，从 10%到 90%的上升时间需在 100 μs ~ 10 ms 范围内。
5. 上电时间间隔，模块 VCC 下电低于 0.4 V 后，到下一次开始上电，时间间隔必须大于 500 ms。

V_BCKP

1. 模块 V_BCKP 上电起始电平低于 0.4 V。
2. 模块 V_BCKP 上电电源坡道必须是单调的，不能有平缓处。
3. 模块 V_BCKP 上电的下冲与振铃需小于 5% V_BCKP。
4. V_BCKP 上电波形，从 10%到 90%的上升时间需在 100 μs ~ 10 ms 范围内。
5. 上电时间间隔，模块 V_BCKP 下电低于 0.4 V 后，到下一次开始上电，时间间隔必须大 于 500 ms。
