海康线扫相机通过采集卡的取图设置

目录

1、扫描高度小于65000行

1.1 软触发

1、采集卡设置项

2、相机设置项

1.2 硬触发

1、采集卡设置项

2、相机设置项

2、扫描高度大于65000行

1.1 软触发

1、采集卡设置项

2、相机设置

1.2 硬触发

1、采集卡设置项

2、相机设置

2.1 帧扫描

2.2 行扫描

3、注意事项

---

1、扫描高度小于65000行

1.1 软触发

1、采集卡设置项

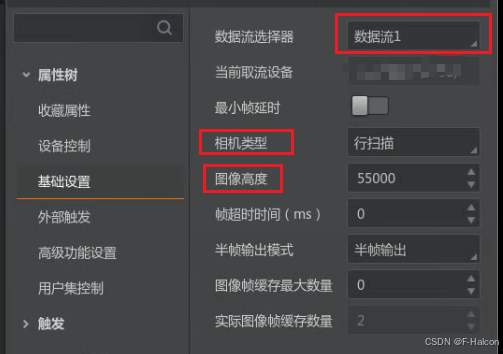

相机类型 选择 行扫描 帧扫描 都可以

图像高度 设置 小于65000即可

数据流选择器 注意设置的相机

其他无需特别设置

2、相机设置项

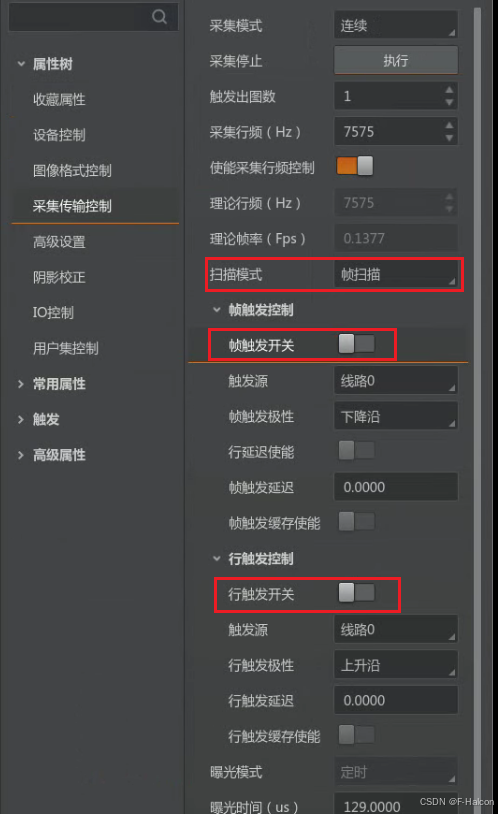

采集传输控制 扫描模式 直接把 帧触发开关 和 行触发开关 都关闭即可

其他无需特别设置

若采集卡：

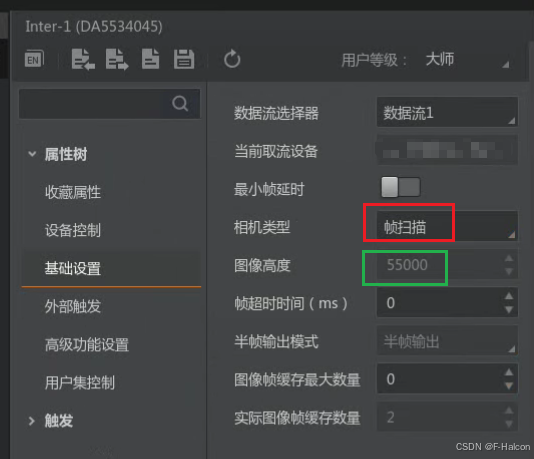

  相机类型 设置为 帧扫描； 图像高度 无法设置

需要特别设置相机：

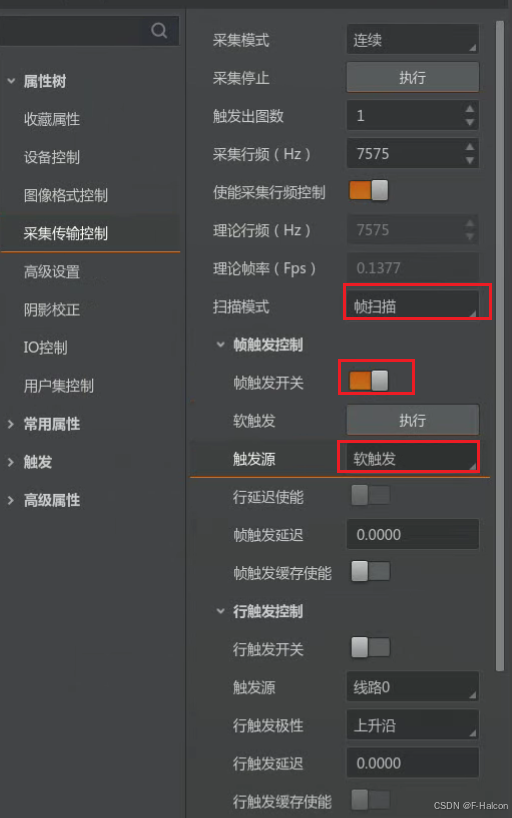

扫描模式 选择 帧扫描 打开 帧扫描开关 触发源 选择 软触发

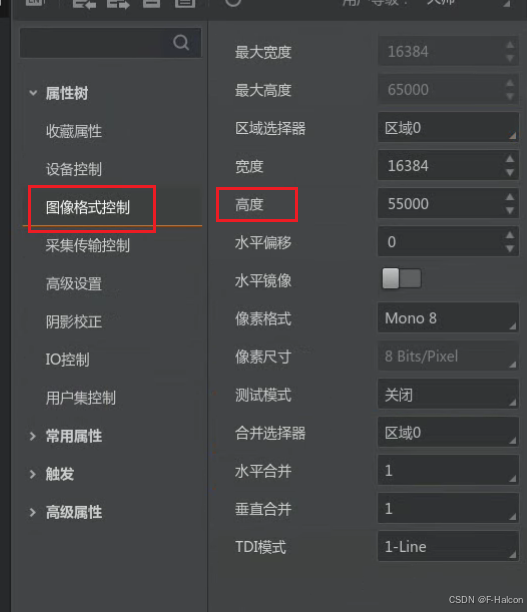

图像格式控制 中的 高度 设置高度

1.2 硬触发

1、采集卡设置项

相机类型 选择 行扫描 帧扫描 都可以

图像高度 设置 小于65000即可

数据流选择器 注意设置的相机

其他
