CPU 缓存一致性

数据写入 Cache 之后，内存与 Cache 相对应的数据将会不同，需要将数据同步写回内存才能保证数据的一致性

下面介绍两种针对写入数据的方法：

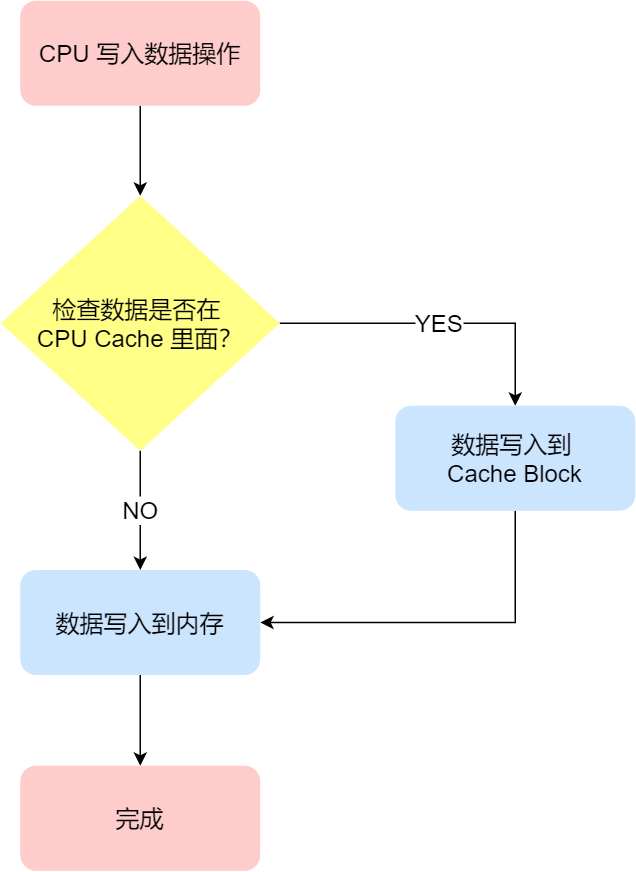

写直达（Write Through）

写直达是保证Cache和内存数据一致最简单的方式，写入数据到Cache时，把数据同时写入内存和 Cache 中，如果是新数据直接写入内存

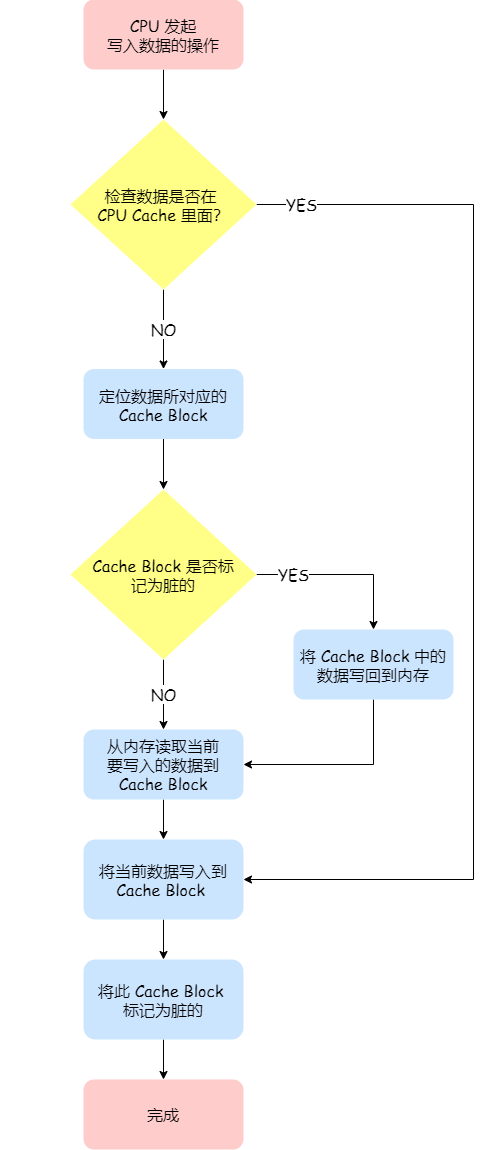

写回（Write Back）

写直达频繁访问内存影响性能，写回机制中，写操作新数据仅仅写入Cache，只在替换数据时判断脏数据并写回内存

特殊情况为写未命中，写回策略对于该情况并没有做无意义操作

1. 为什么写回未命中需要从内存中先读取回来再访问而不是直接写cache ？

   因为需要保证整个 cache line 块和内存数据一致，毕竟写入一般不会刚好是 cache line 块长

2. 为什么写回未命中不能直接写内存还得写入cache再等写回去？

   因为数据改写后一般有用，用到了还得读，而且可能还会多次修改，必要时再写回内存有助于减少内存访问次数。

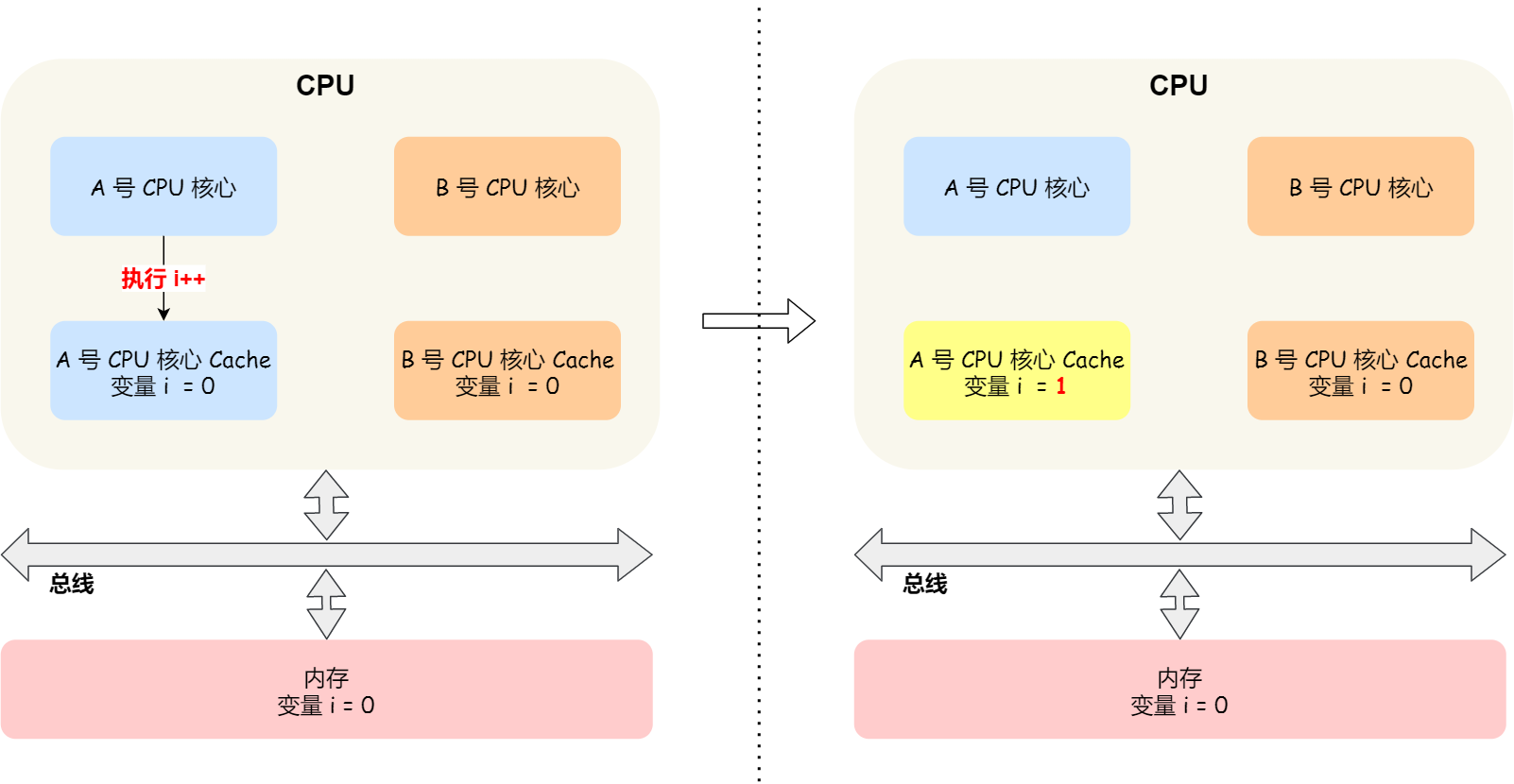

多核心缓存一致性

写直达只需要在修改内存时广播事件通知各核心即可，主要看写回策略

写回策略是替换时写回，要实现各核心数据一致性，需要做到两点：

• 第一点，某个 CPU 核心里的 Cache 数据更新时，必须要传播到其他核心的 Cache，这个称为写传播（Write Propagation）；
• 第二点，某个 CPU 核心里对数据的操作顺序，必须在其他核心看起来顺序是一样的，需要做到隔离性，事务隔离级别一般为串行化（Transaction Serialization）。

写操作一定要互斥，所以需要互斥锁

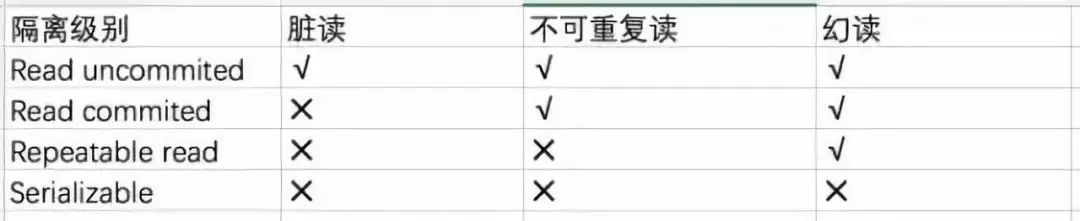

事务四大隔离级别：

写传播和事务串行化的具体实现技术

• 总线嗅探
  • 写传播最常见的实现方式是总线嗅探（*Bus Snooping*），也就是总线广播，CPU核心监听总线上的广播事件

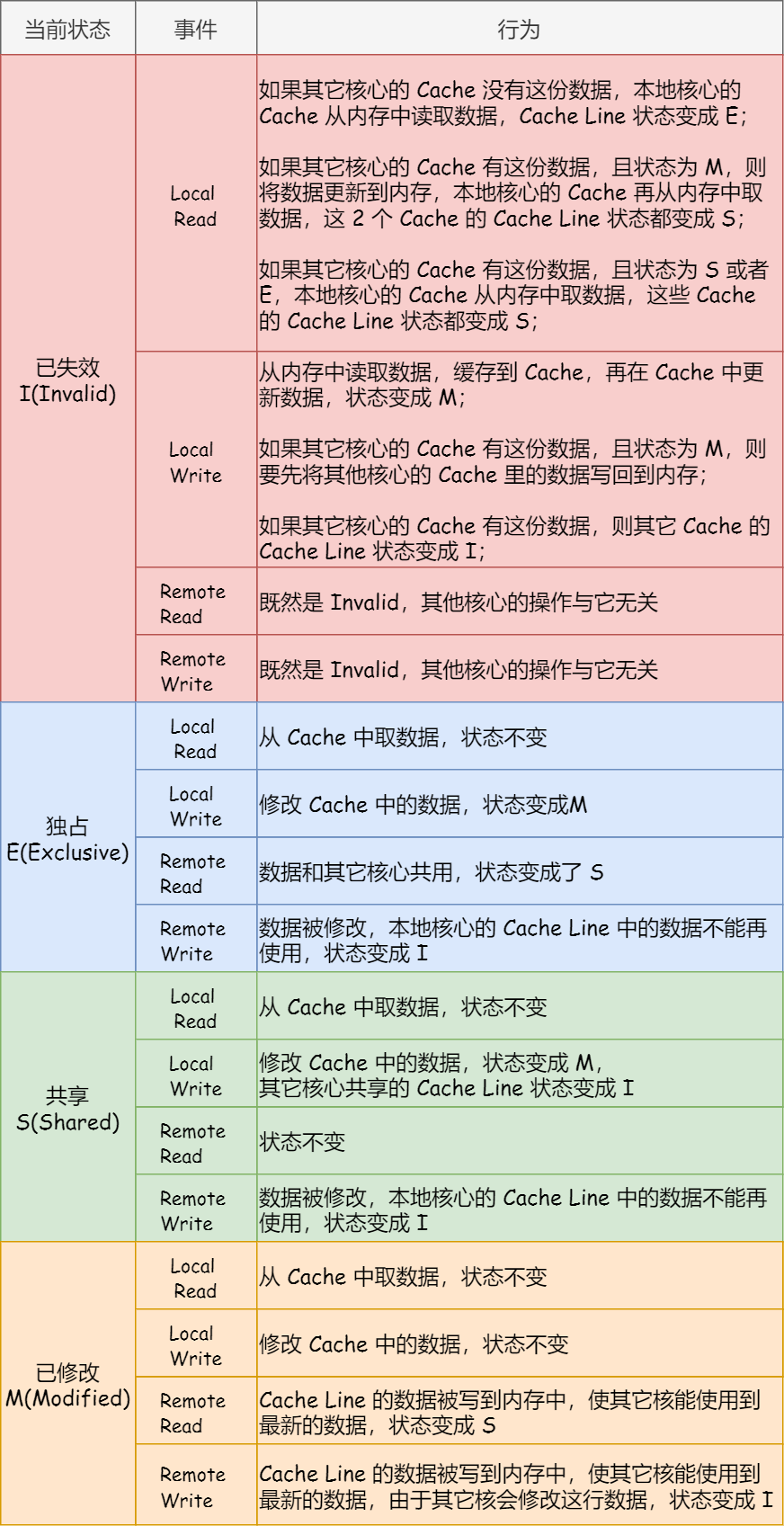

• MESI 协议，四种状态标记Cache Line
  • Modified，已修改，脏标记，更新未写回内存，和独占的区别是其他核心发起读取请求时要先写回内存（因为会丢失已修改状态，不写回内存数据就不一致了）
  • Exclusive，独占，不用多核同步，直接修改
  • Shared，共享，相同的数据在多个 CPU 核心的 Cache 里都有，先通过广播让其他核心中该Cache Line 块无效，再更新当前Cache Line块
  • Invalidated，已失效，Cache Block 里的数据已经失效了，不可以读取该状态的数据。

具体例子：

1. 当 A 号 CPU 核心从内存读取变量 i 的值，数据被缓存在 A 号 CPU 核心自己的 Cache 里面，此时其他 CPU 核心的 Cache 没有缓存该数据，于是标记 Cache Line 状态为「独占」，此时其 Cache 中的数据与内存是一致的；
2. 然后 B 号 CPU 核心也从内存读取了变量 i 的值，此时会发送消息给其他 CPU 核心，由于 A 号 CPU 核心已经缓存了该数据，所以会把数据返回给 B 号 CPU 核心。在这个时候， A 和 B 核心缓存了相同的数据，Cache Line 的状态就会变成「共享」，并且其 Cache 中的数据与内存也是一致的；
3. 当 A 号 CPU 核心要修改 Cache 中 i 变量的值，发现数据对应的 Cache Line 的状态是共享状态，则要向所有的其他 CPU 核心广播一个请求，要求先把其他核心的 Cache 中对应的 Cache Line 标记为「无效」状态，然后 A 号 CPU 核心才更新 Cache 里面的数据，同时标记 Cache Line 为「已修改」状态，此时 Cache 中的数据就与内存不一致了。
4. 如果 A 号 CPU 核心「继续」修改 Cache 中 i 变量的值，由于此时的 Cache Line 是「已修改」状态，因此不需要给其他 CPU 核心发送消息，直接更新数据即可。如果 A 号 CPU 核心的 Cache 里的 i 变量对应的 Cache Line 要被「替换」，发现 Cache Line 状态是「已修改」状态，就会在替换前先把数据同步到内存。

CPU读写与调度问题

CPU Cache **伪共享（False Sharing）**导致缓存失效

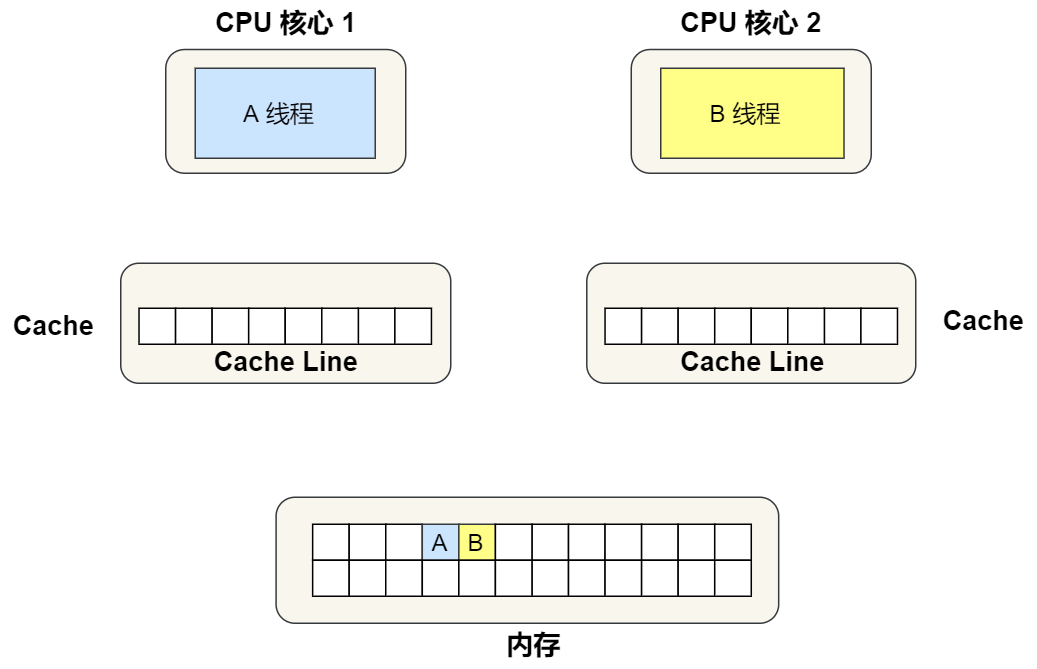

①. 假设 1 号核心绑定了线程 A，2 号核心绑定了线程 B，线程 A 只会读写变量 A，线程 B 只会读写变量 B，但变量 A 和 变量 B 的数据位于同一块

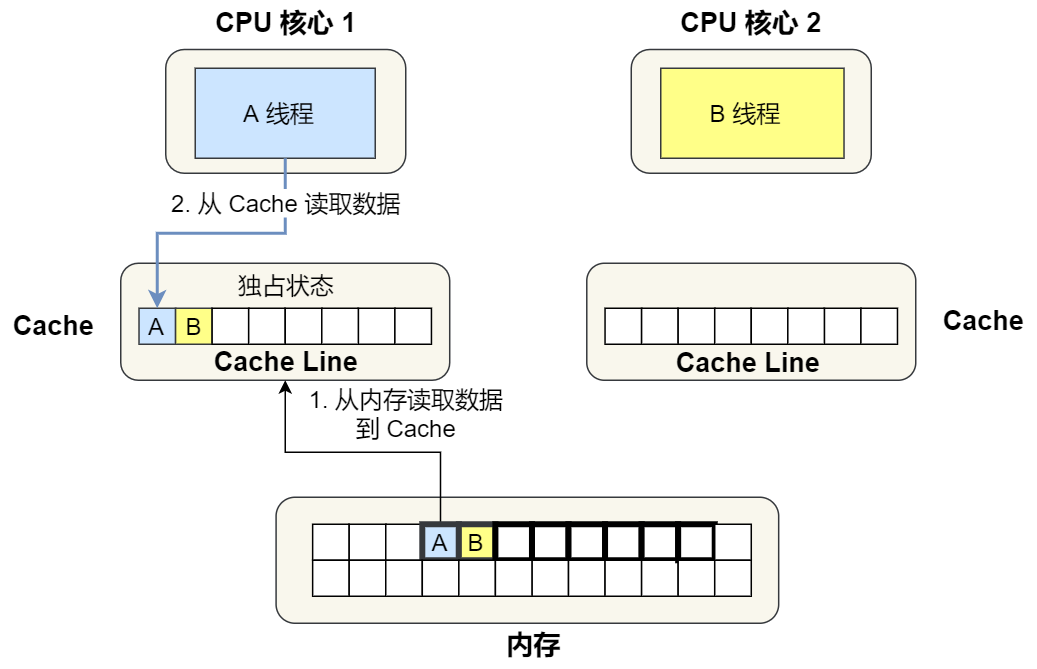

②. 1 号核心读取变量 A，A 和 B 的数据都会被加载到 Cache，并将此 Cache Line 标记为「独占」状态。

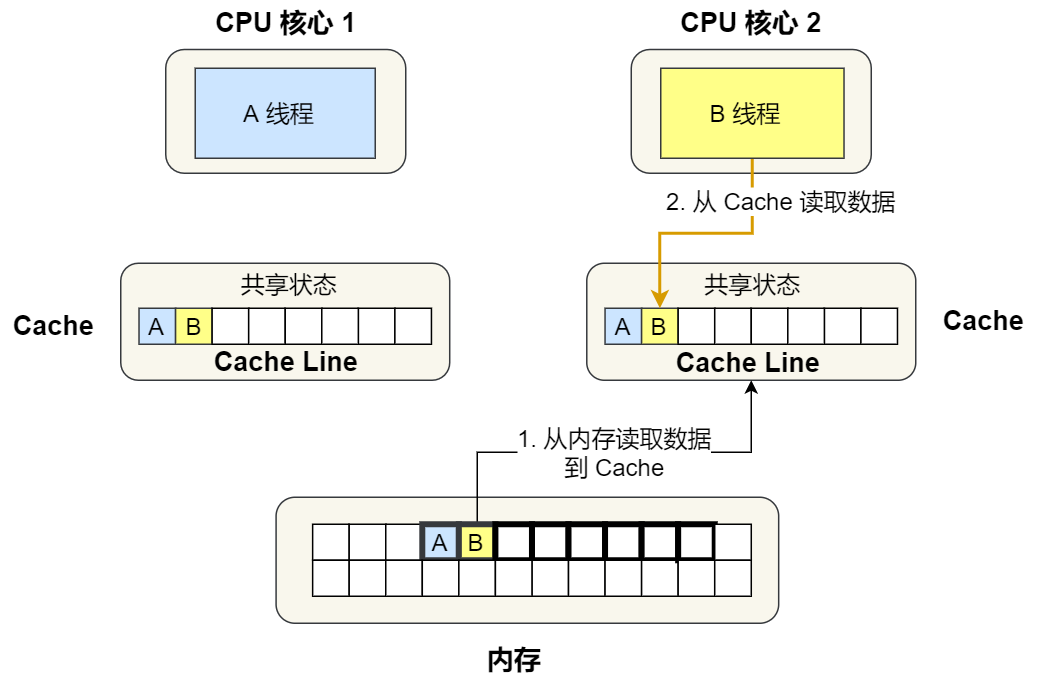

③. 2 号核心开始从内存里读取变量 B，此时 1 号和 2 号核心的 Cache Line 状态变为「共享」状态。

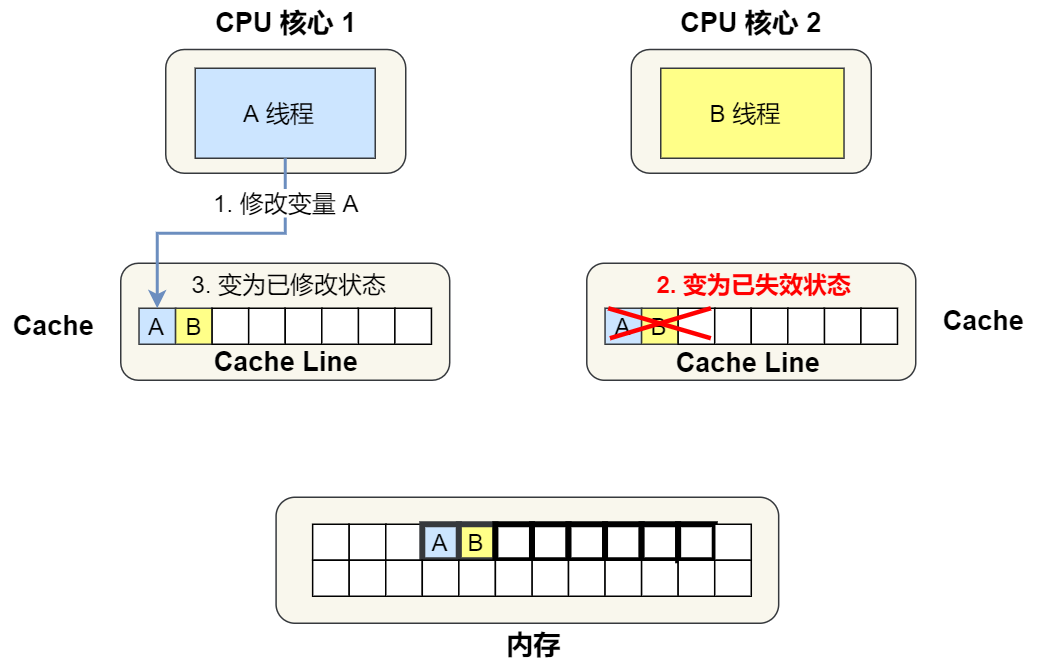

④. 1 号核心修改变量 A，核心2Cache Line失效，核心A状态变为「已修改」状态

⑤. 之后如果A,B线程交替修改A、B变量，就会发生伪共享，每次修改都要写回内存，重新读取，Cache 并没有起到缓存的效果

多个线程同时读写同一个 Cache Line 的不同变量时，而导致 CPU Cache 失效的现象称为伪共享（False Sharing）。

避免伪共享

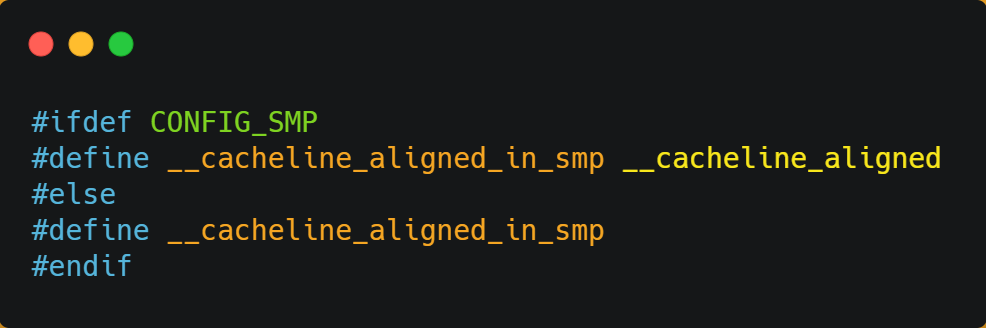

在 Linux 内核中存在 __cacheline_aligned_in_smp 宏定义，是用于解决伪共享的问题。

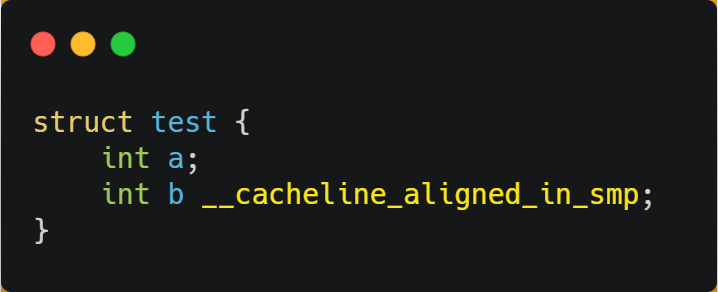

比如对于存在a、b两个变量的结构体，可以将 b 的地址设置为 Cache Line 对齐地址

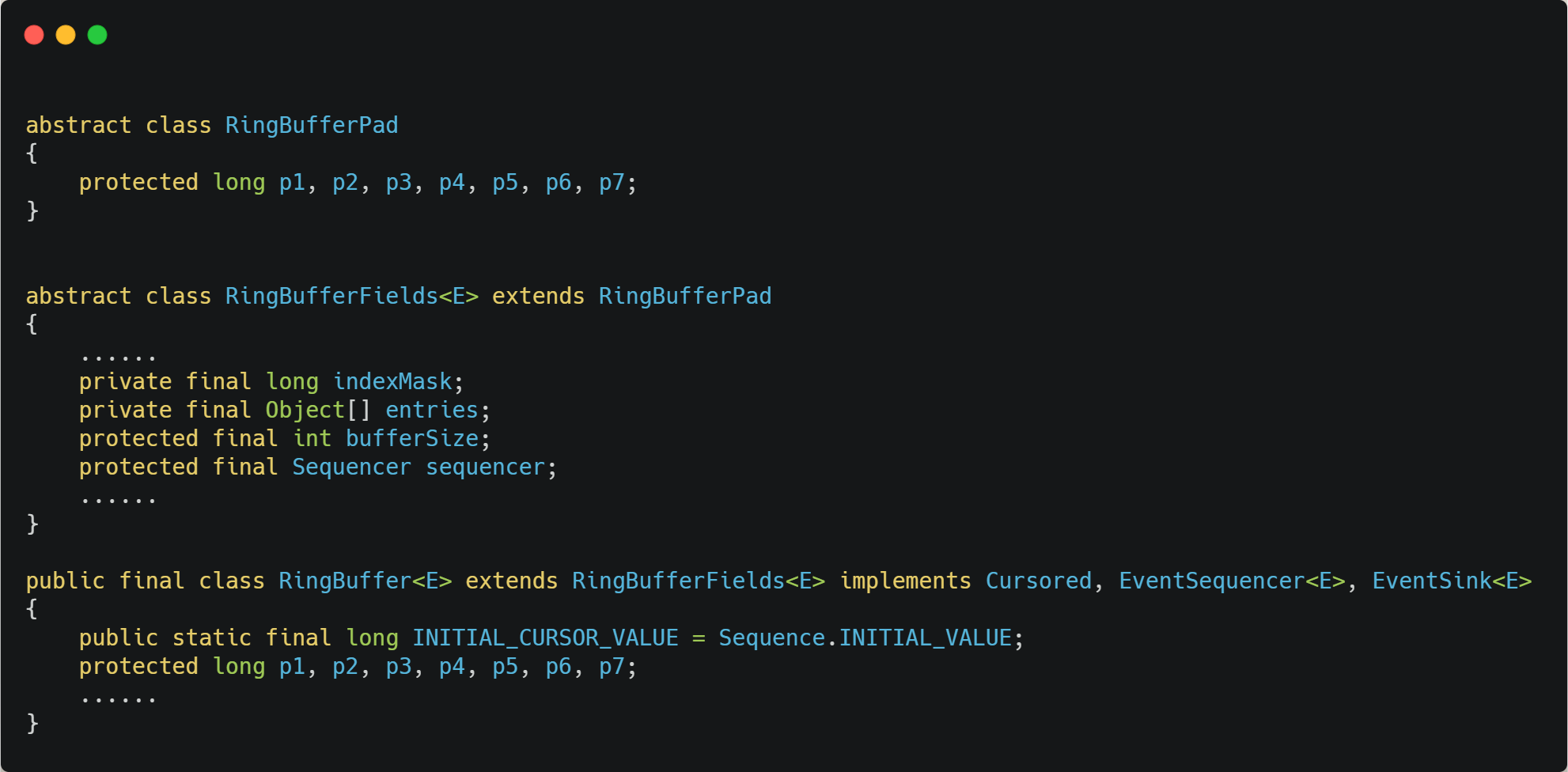

Java 并发框架 Disruptor 使用「字节填充 + 继承」的方式，来避免伪共享的问题。

根据 JVM 对象继承关系中父类成员和子类成员，内存地址是连续排列布局的，因此 RingBufferPad 中的 7 个 long 类型数据作为 Cache Line 前置填充，而 RingBuffer 中的 7 个 long 类型数据则作为 Cache Line 后置填充，这 14 个 long 变量没有任何实际用途，更不会对它们进行读写操作。

经过前后填充，无论怎么加载RingBufferFields都不会和其他RingBufferFields加载到一个Cache，所以多线程间不会出现伪共享问题

一句话总结就是要保证独占占据的全部Cache Line

线程调度

任务

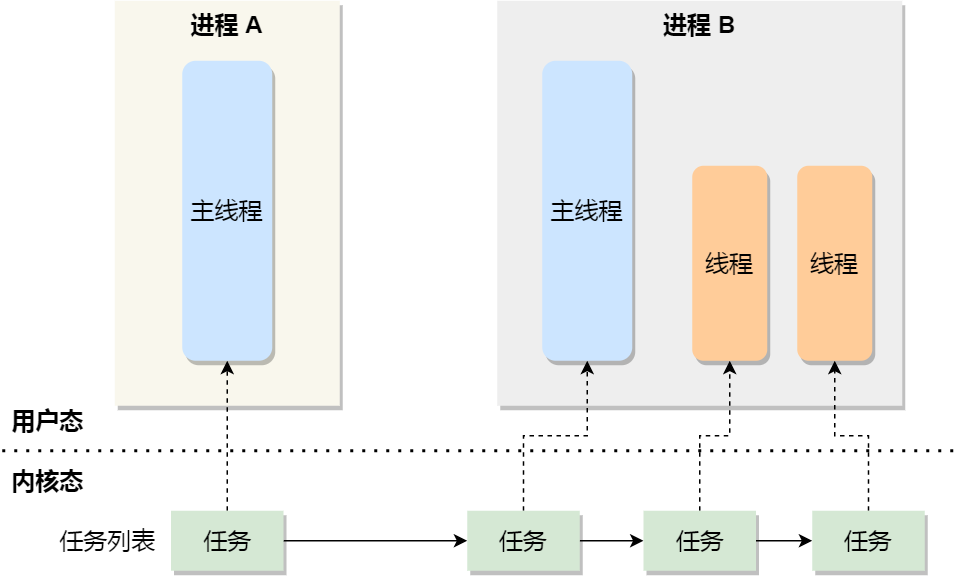

在 Linux 内核中，进程和线程都是用 task_struct 结构体表示的，区别在于线程的 task_struct 结构体里部分资源是共享了进程已创建的资源，比如内存地址空间、代码段、文件描述符等

没有创建线程的进程，是只有单个执行流，它被称为是主线程。如果想让进程处理更多的事情，可以创建多个线程分别去处理，但不管怎么样，它们对应到内核里都是 task_struct。

Linux 内核里的调度器，调度的对象就是 task_struct，文章中把这个数据结构称为任务。

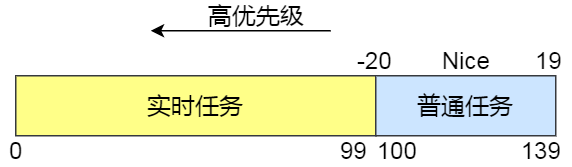

任务有不同的优先级以及响应要求，优先级数值越小越优先，在 Linux 系统中主要分为两种：

• 实时任务，对系统的响应时间要求高，优先级小于100算实时任务
• 普通任务，响应时间没有很高的要求，优先级在100~139范围算普通任务

nice表示优先级的修正数值，它与优先级（priority）的关系是：

priority(new) = priority(old) + nice

nice 值是映射到 100~139，这个范围是提供给普通任务用的，因此 nice 值调整的是普通任务的优先级。

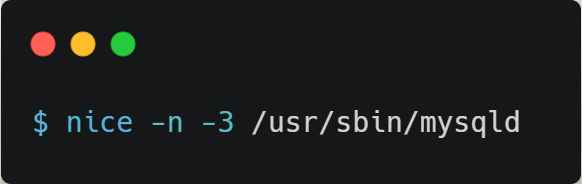

指定nice值启动任务

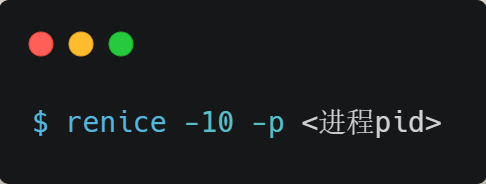

调整运行中任务的nice值

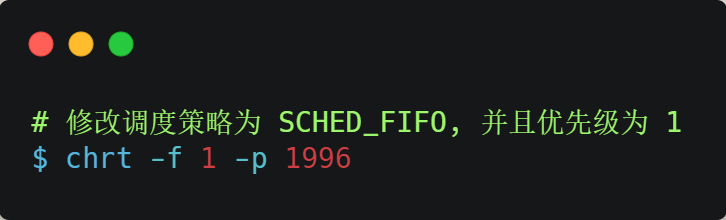

改变任务的优先级以及调度策略

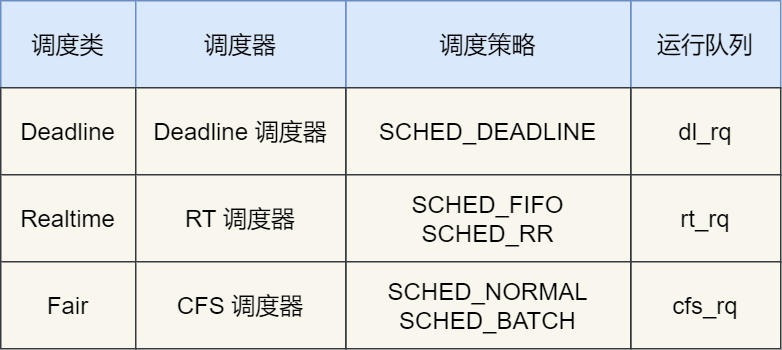

调度类种类

Deadline 和 Realtime 这两个调度类，都是应用于实时任务的，这两个调度类的调度策略合起来共有这三种，它们的作用如下

• SCHED_DEADLINE：是按照 deadline 进行调度的，距离当前时间点最近的 deadline 的任务会被优先调度；(执行最快要到期的任务)
• SCHED_FIFO：同优先级先来先服务，高优先级抢占
• SCHED_RR：同优先级时间片轮转,高优先级抢占

而 Fair 调度类是应用于普通任务，都是由 CFS 调度器管理的，分为两种调度策略：

• SCHED_NORMAL：普通任务使用的调度策略；
• SCHED_BATCH：后台任务的调度策略，不和终端进行交互，因此在不影响其他需要交互的任务，可以适当降低它的优先级。

每个 CPU 都有自己的运行队列（Run Queue, rq），队列中包含三种调度类的运行队列

调度类有优先级Deadline > Realtime > Fair

先从 dl_rq 里选择任务，然后从 rt_rq 里选择任务，最后从 cfs_rq 里选择任务。因此，实时任务总是会比普通任务优先被执行。

完全公平调度（Completely Fair Scheduling）

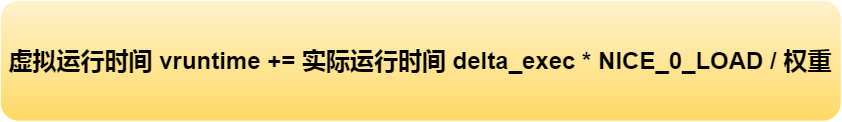

这个算法的理念是想让分配给每个任务的 CPU 时间是一样，于是它为每个任务安排一个虚拟运行时间 vruntime，如果一个任务在运行，其运行的越久，该任务的 vruntime 自然就会越大，而没有被运行的任务，vruntime 是不会变化的。

当然为了区分优先级，需要考虑权重值

内核中会有一个 nice 级别与权重值的转换表，nice 级别越低的权重值就越大

其中NICE_0_LOAD可以视为常量
