Xilinx FPGA工程移植步骤---包含软核工程

Xilinx工程移植步骤

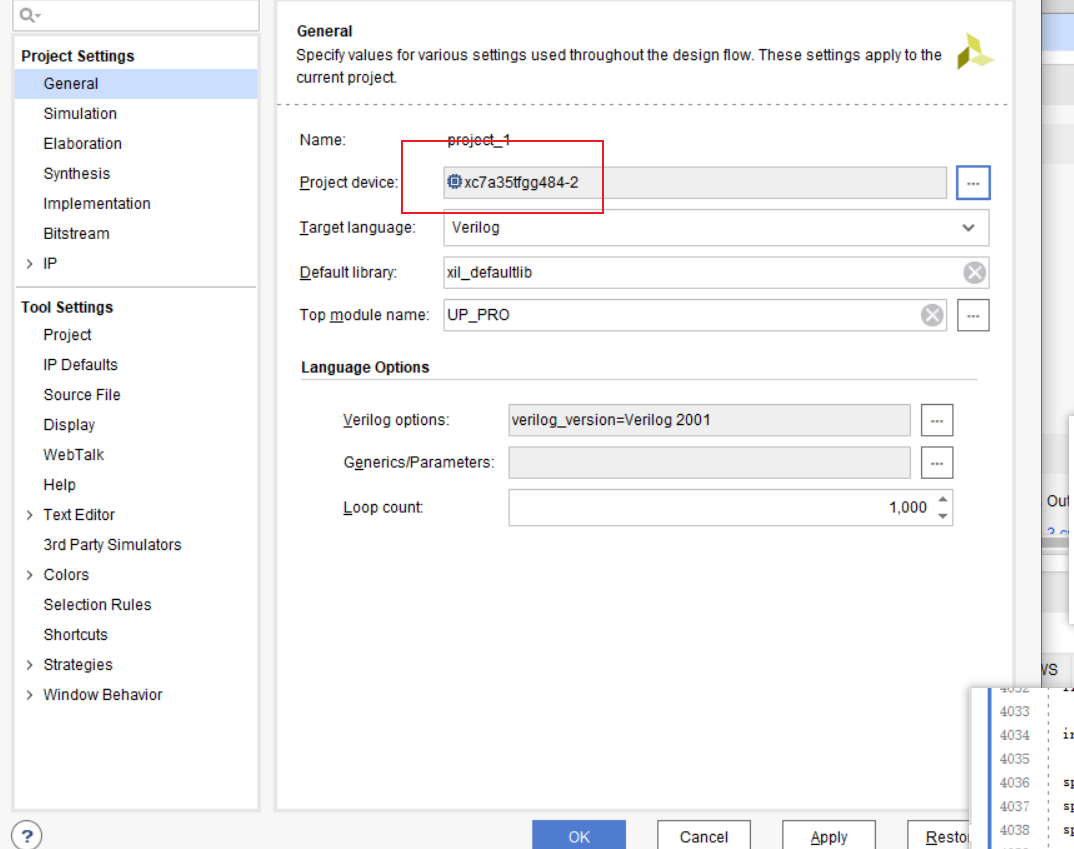

1、打开工程，更改芯片类型：

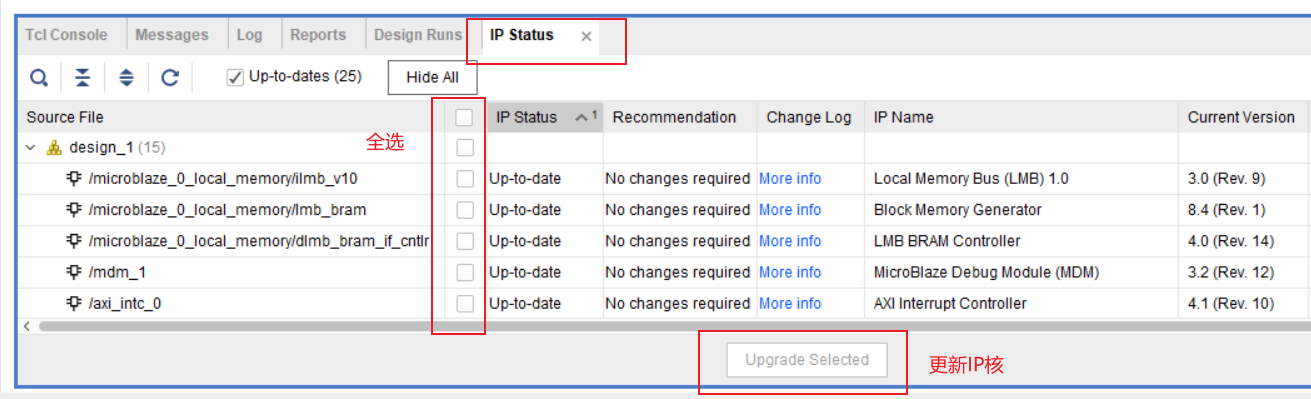

2、更新IP核

3、如果工程中有ddr的img IP核需要重新加载udf文件，如果没有img这个ip核可以跳过这不：

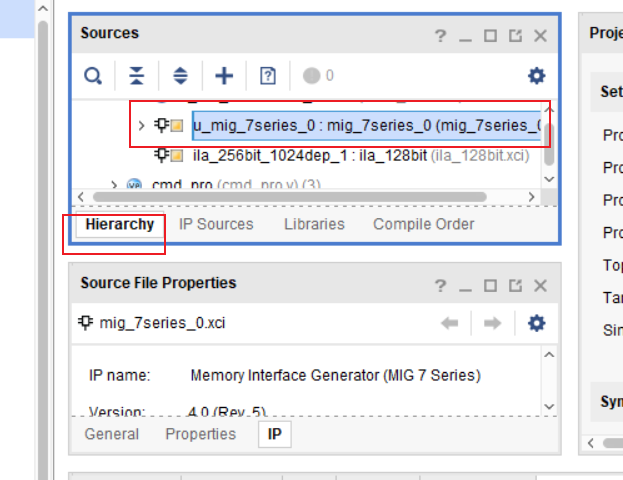

双击进去img IP核的配置界面，在ddr ip核配置页面千万别滑动鼠标的滚轮，不然很容易改变里面的信息！！！！

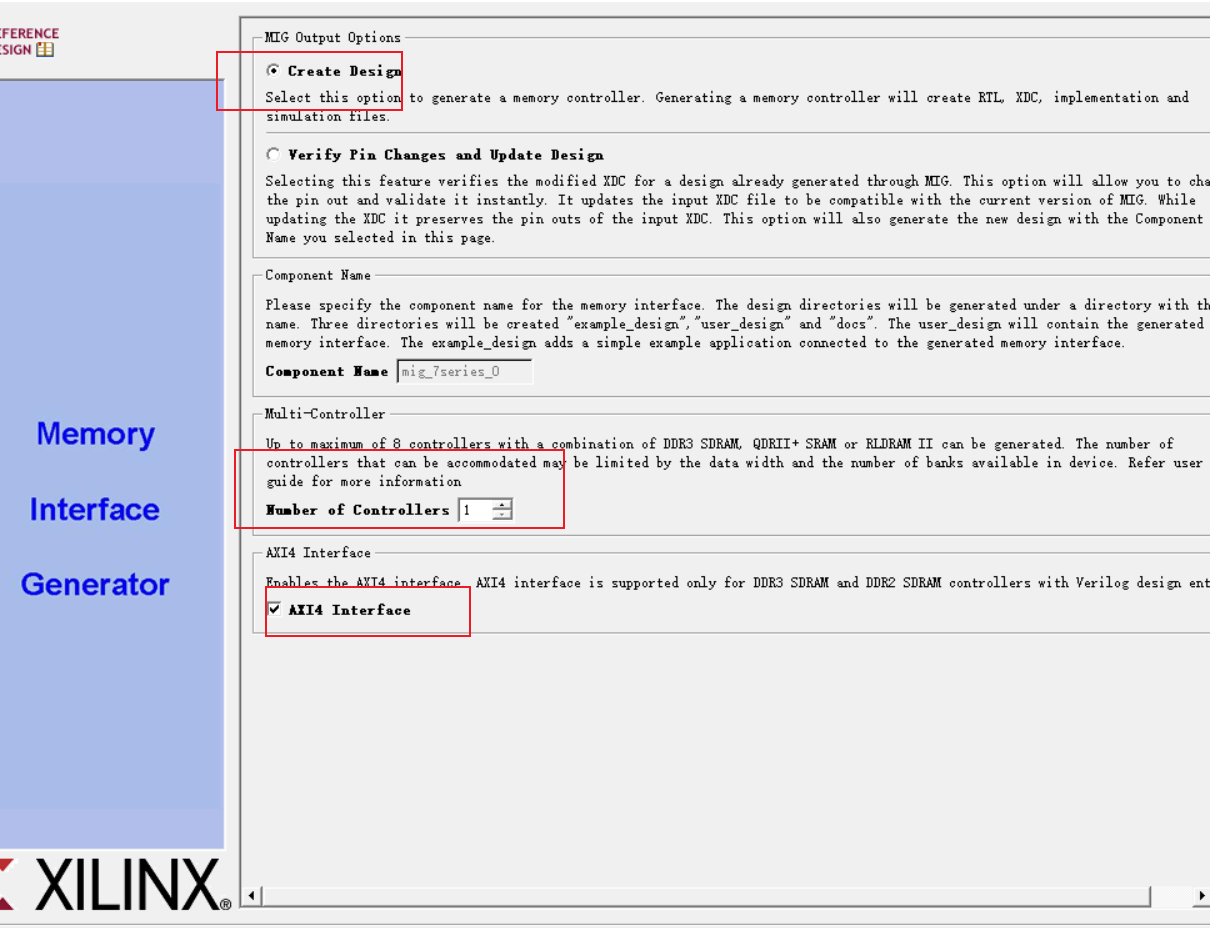

第一页配置界面，配置好后，next：

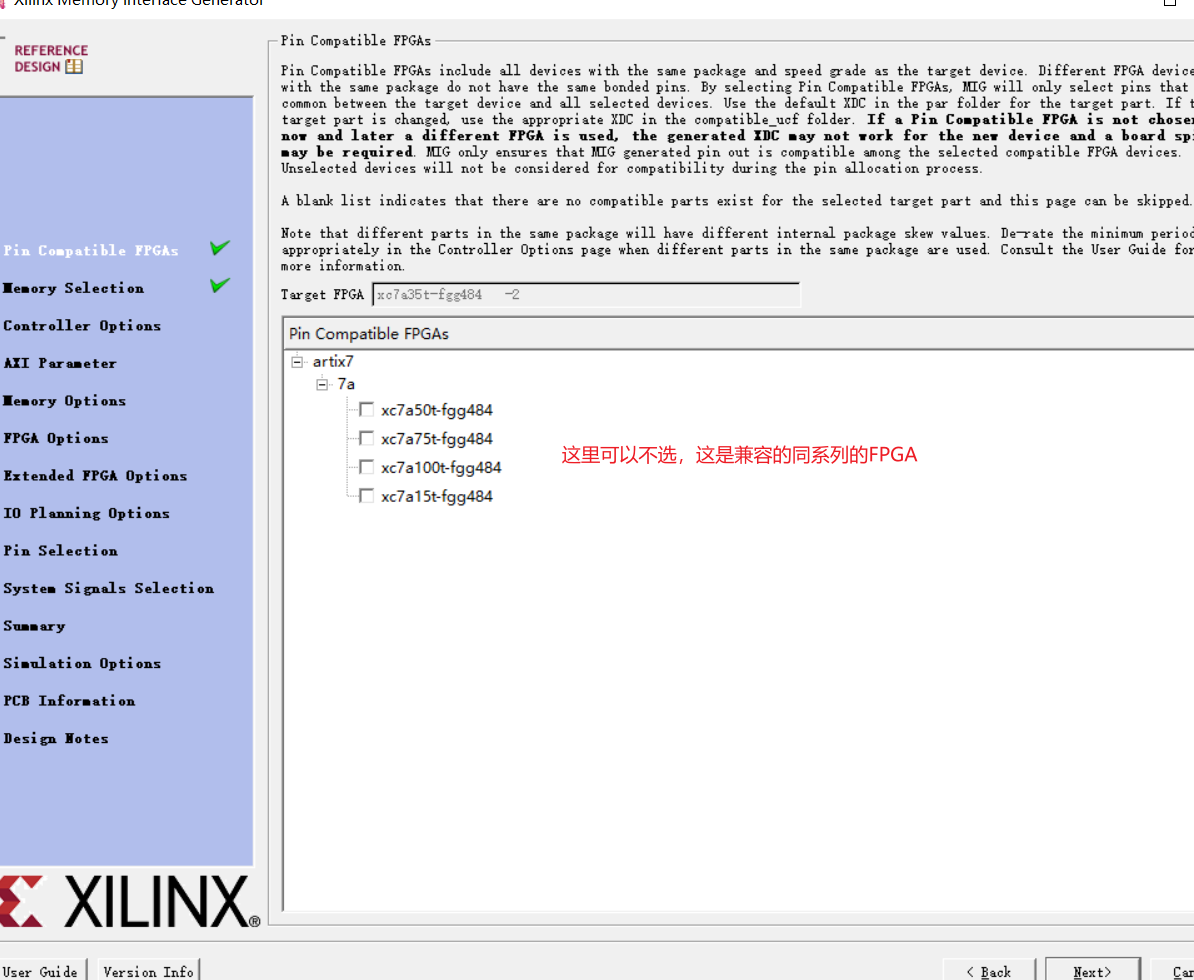

这一页可以不选任何选现，然后next

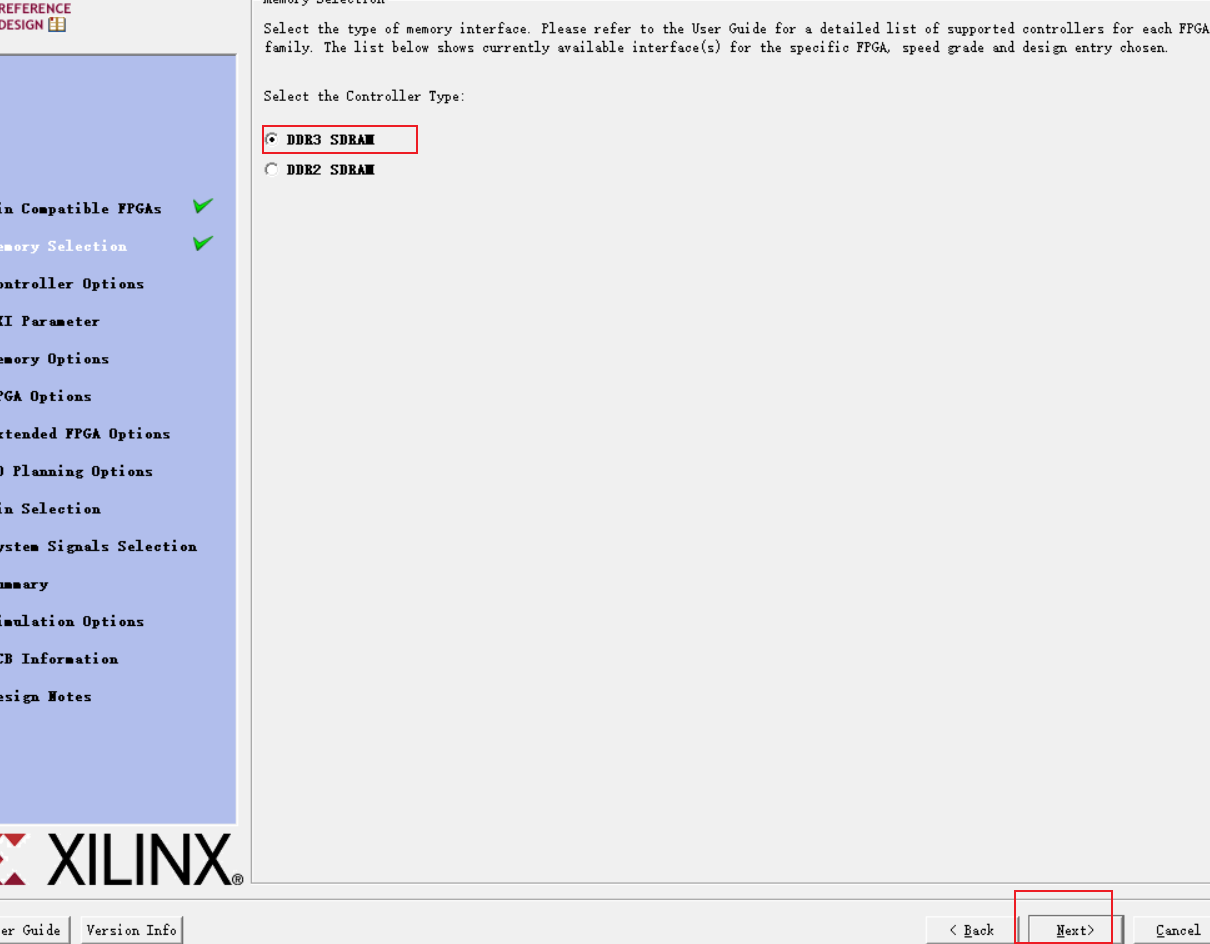

选择ddr类型，然后next：

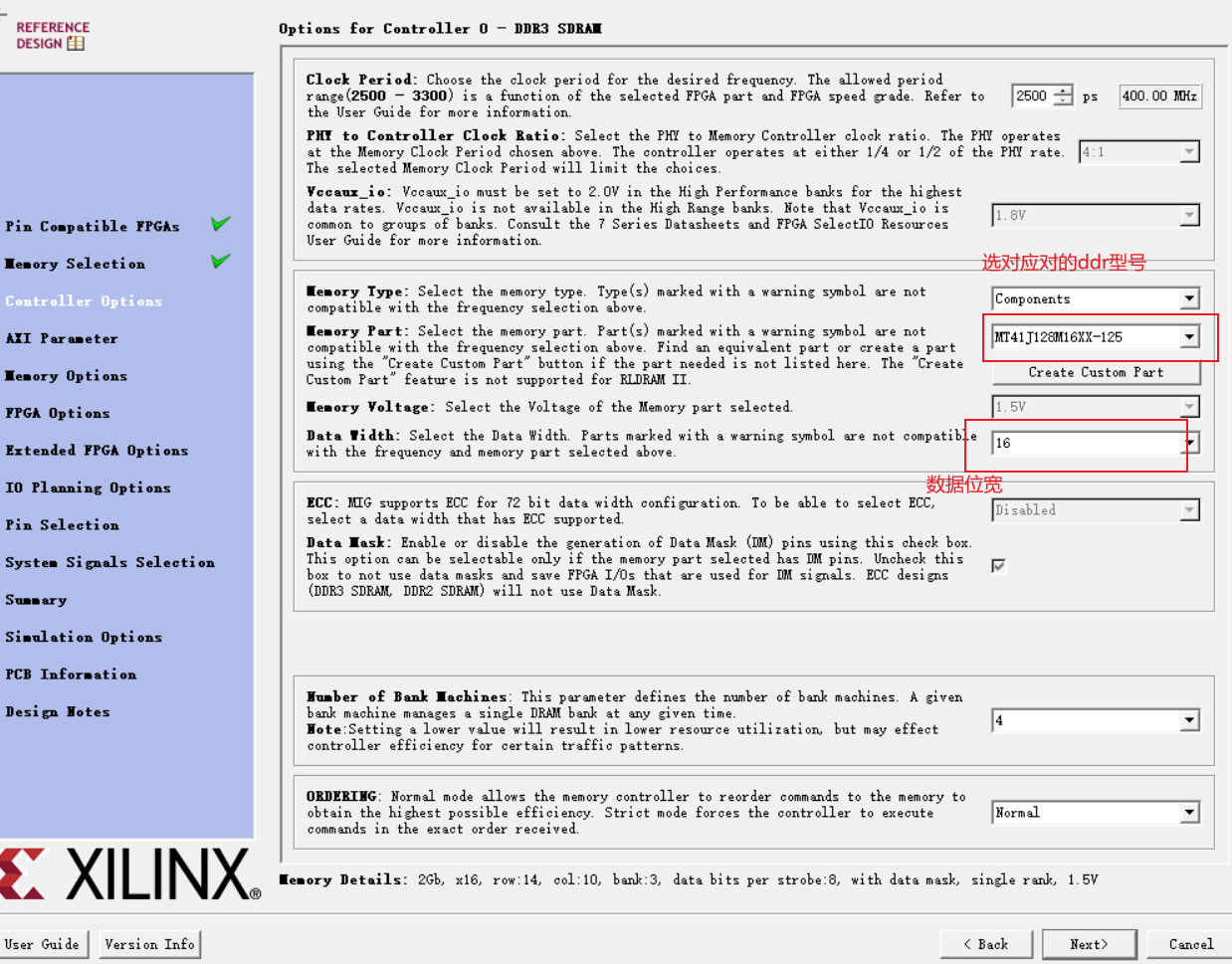

选择对应的型号

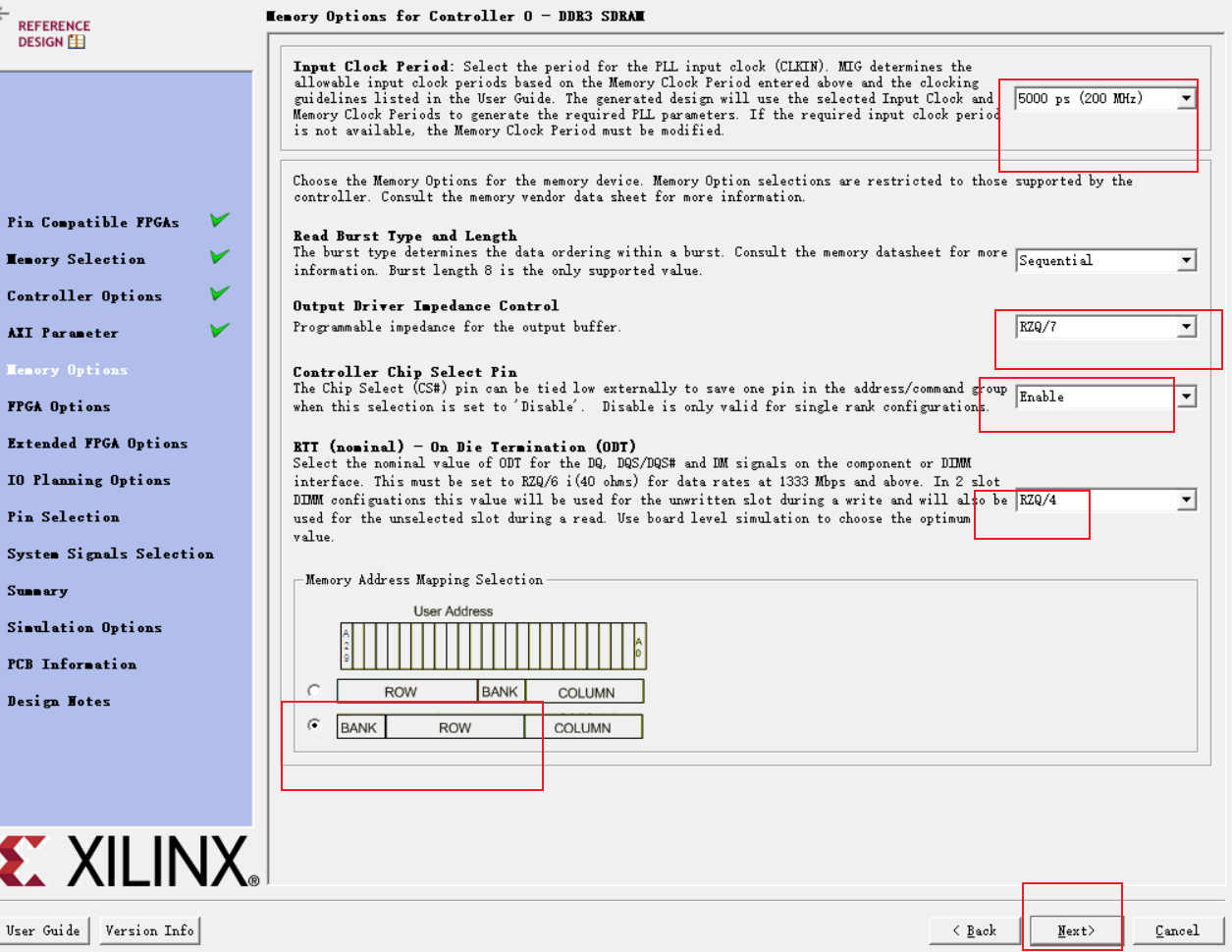

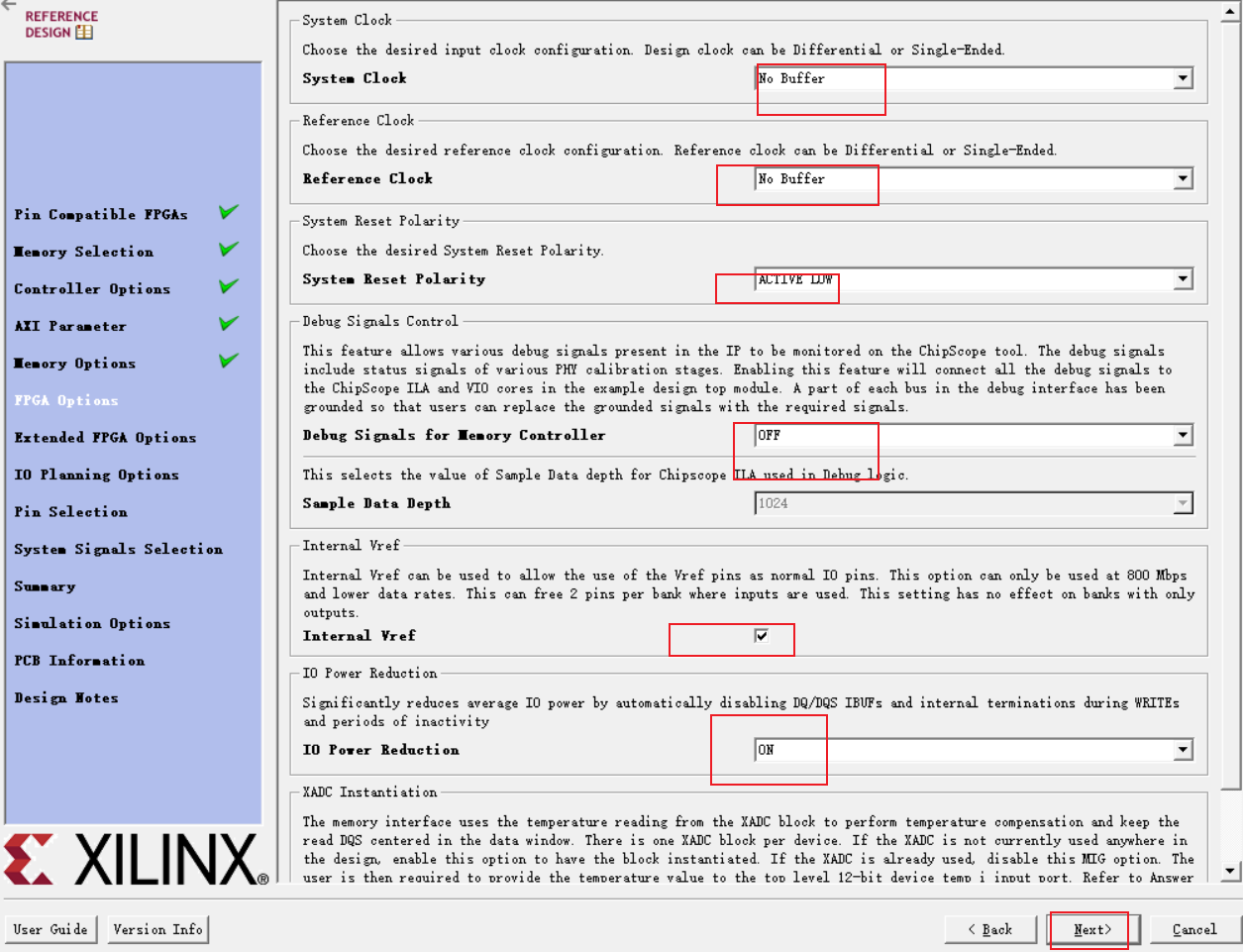

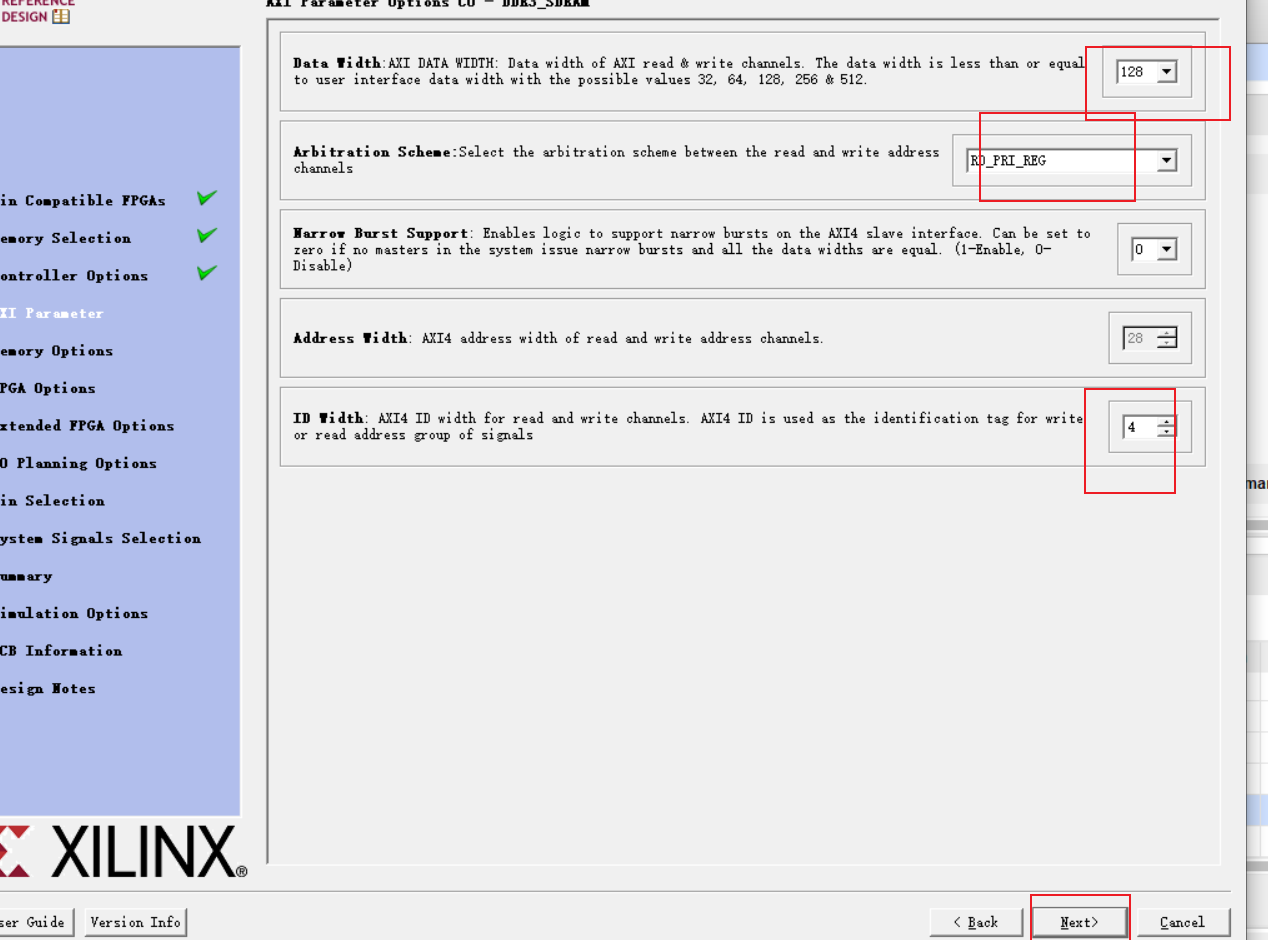

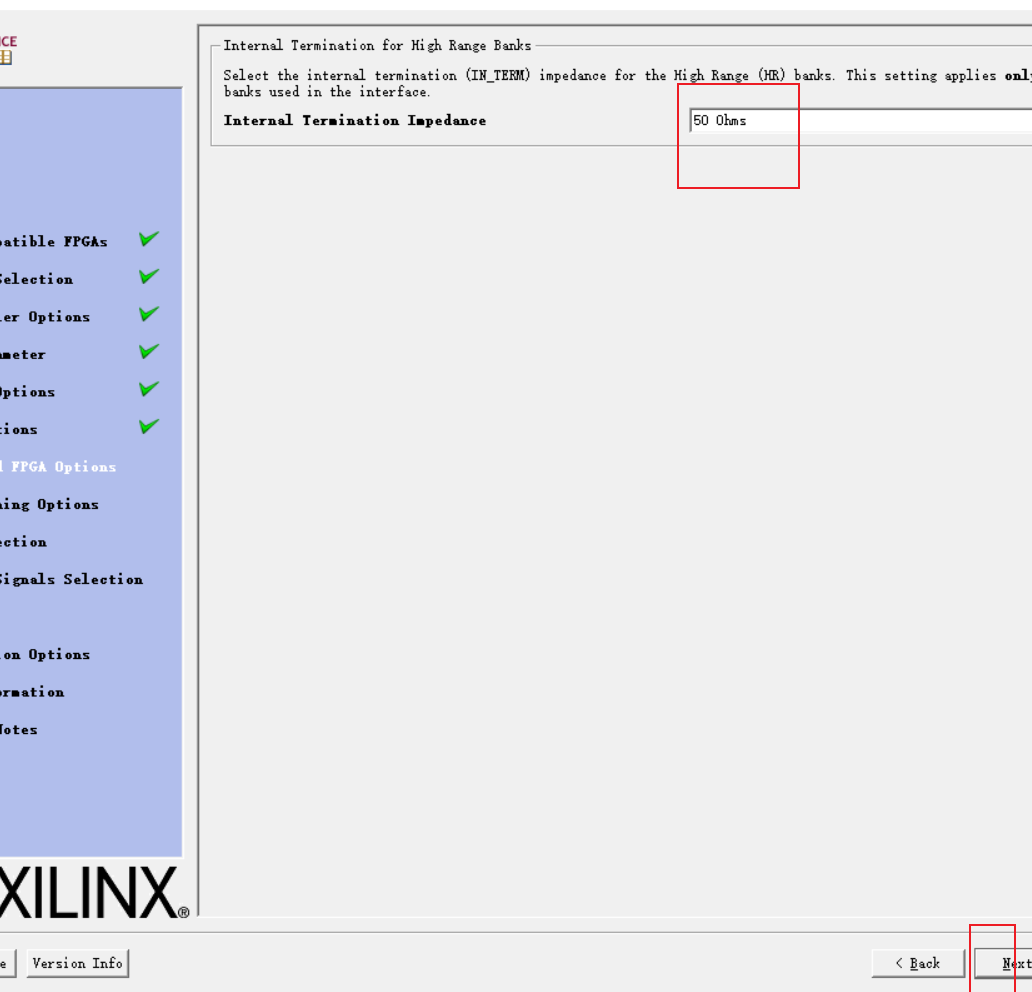

下一页，配置好后next：

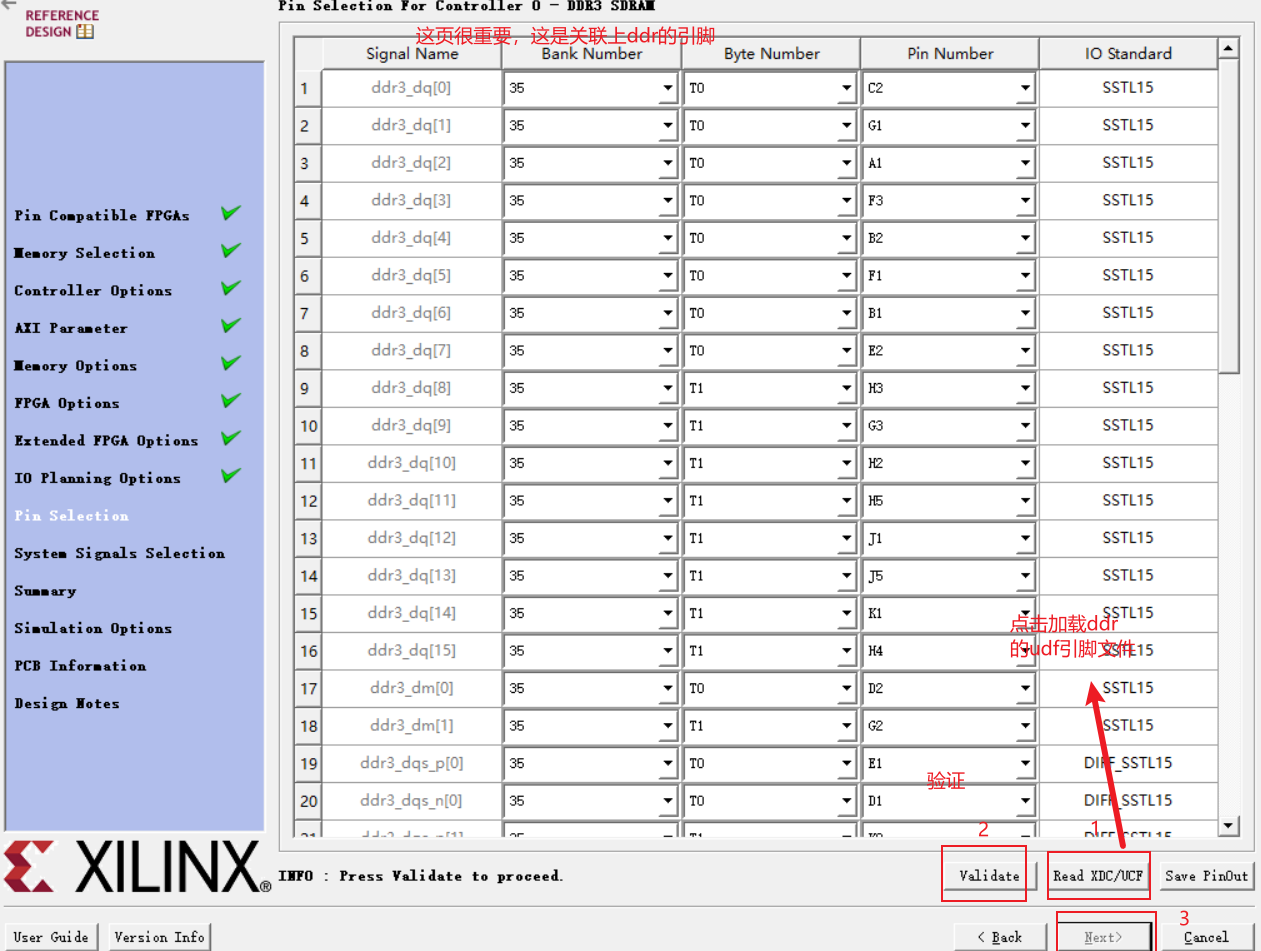

注意的是：在这页中千万不要滑动鼠标的滚轮，不然很容易改变里面的信息，切记切记！！！！

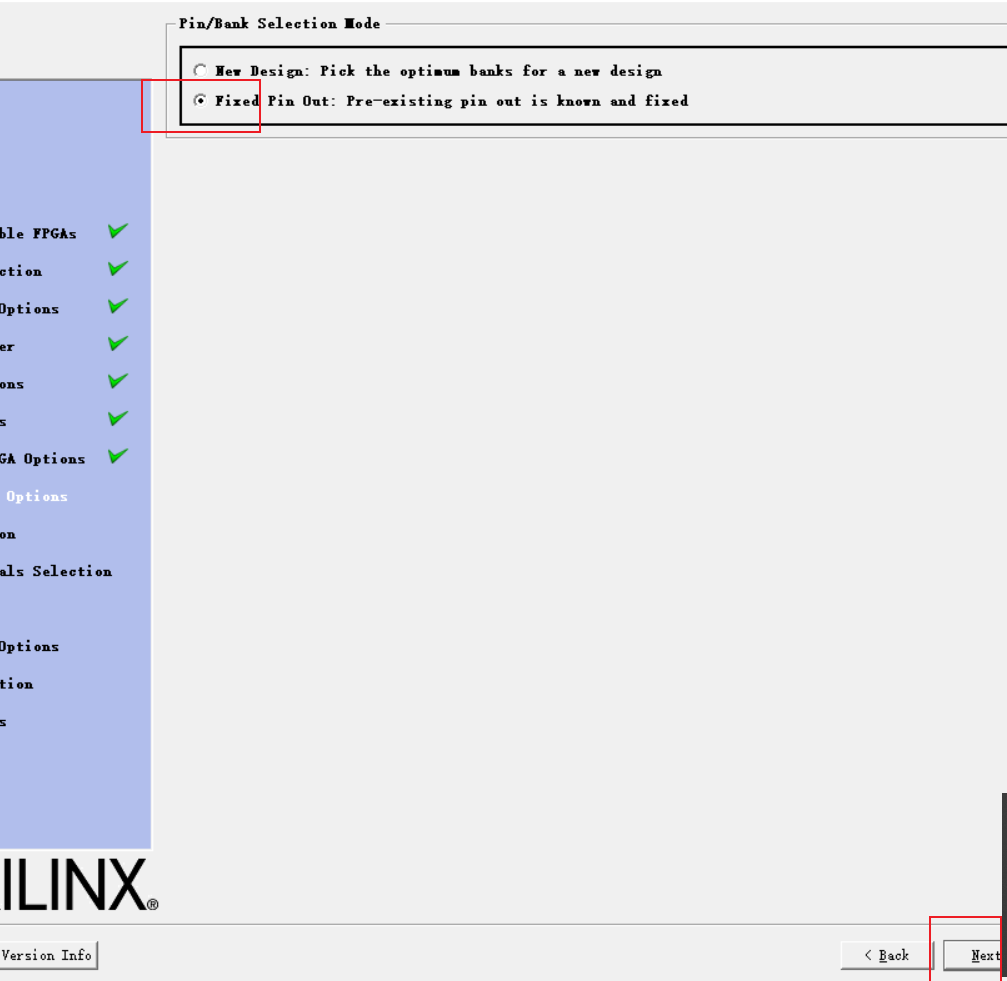

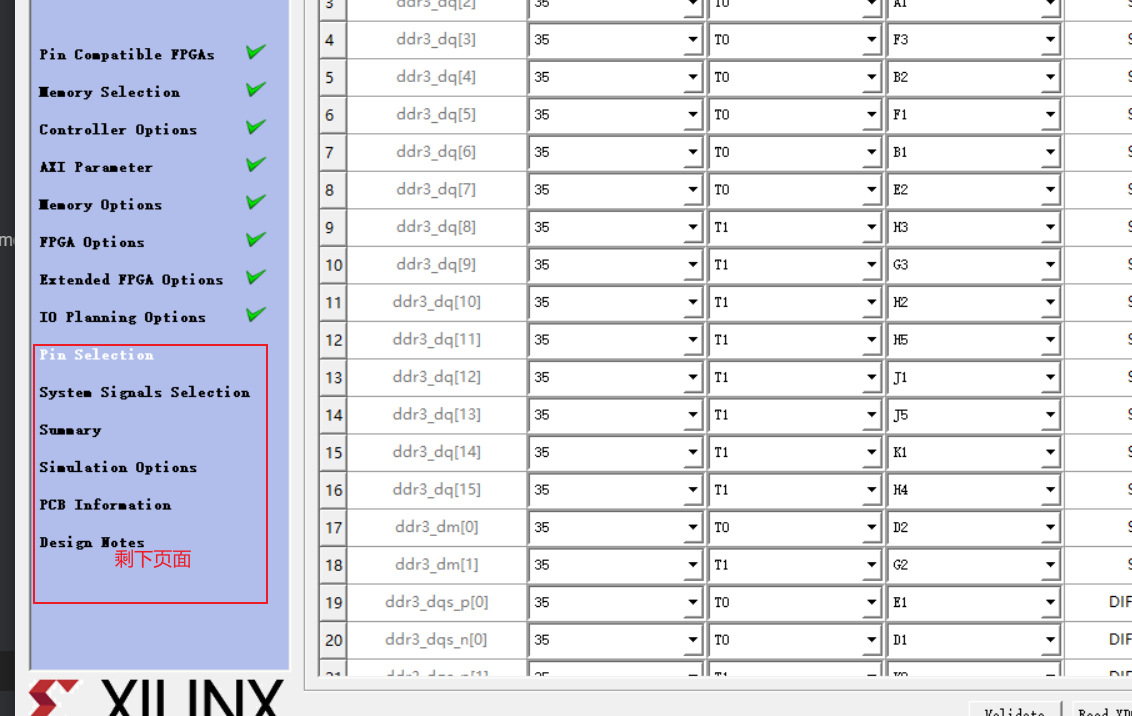

剩下页面全部next即可。

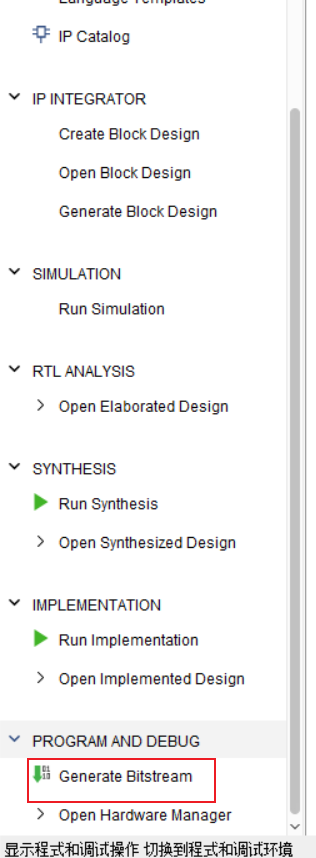

4、生成比特流文件：

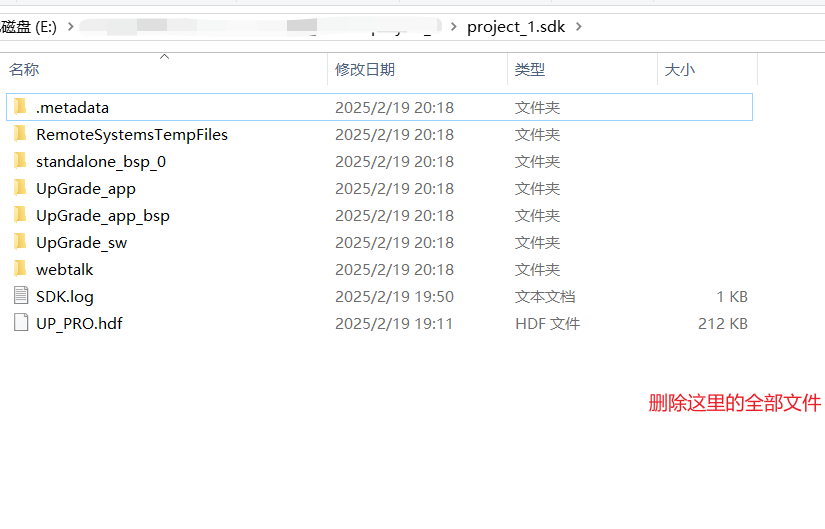

5、删除原来的sdk文件：

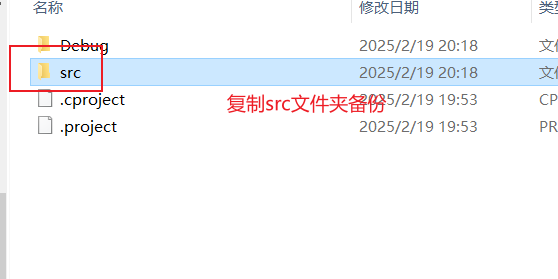

将目录E:\Xilinx\xx\xx\project_1\project_1.sdk中的存放源码的src文件夹复制出来，这里面是源码文件不可以删除，其他文件全部删除

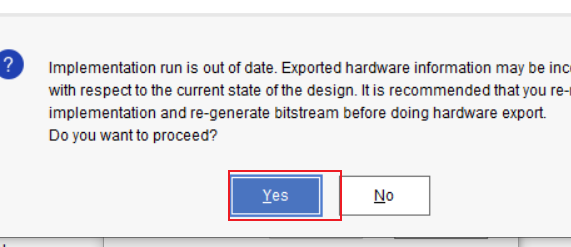

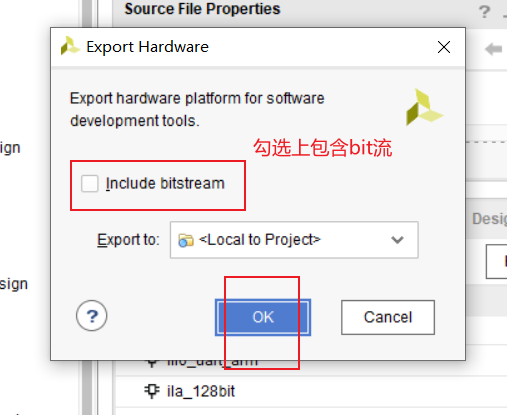

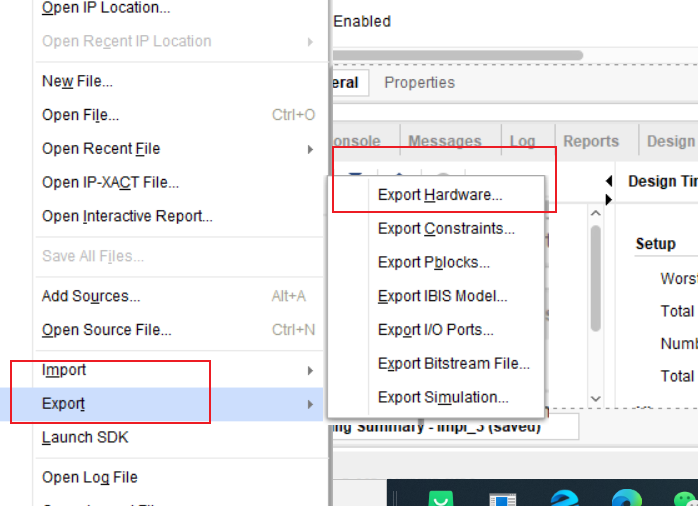

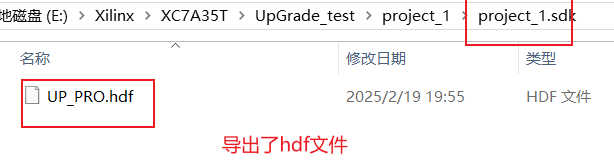

6、导出硬件文件（.hdf），在sdk中需要此文件来生成板级支持包，这步很重要：

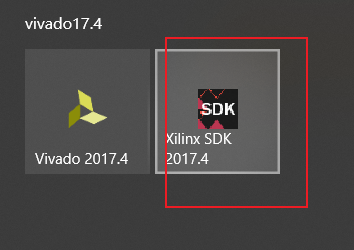

打开sdk软件

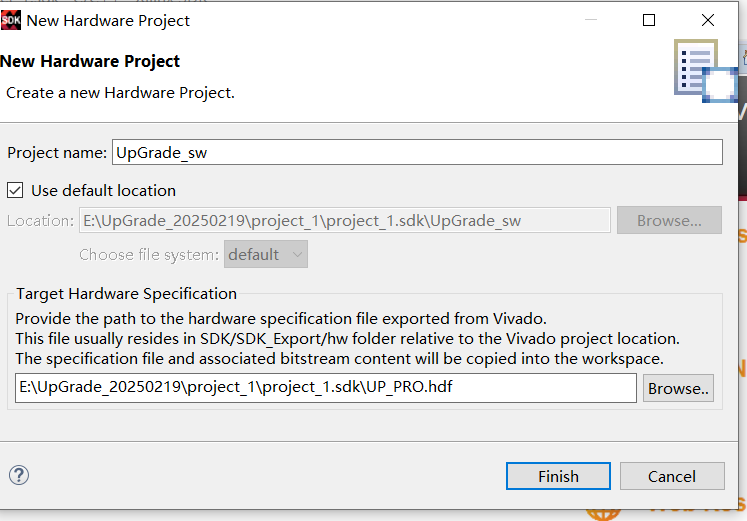

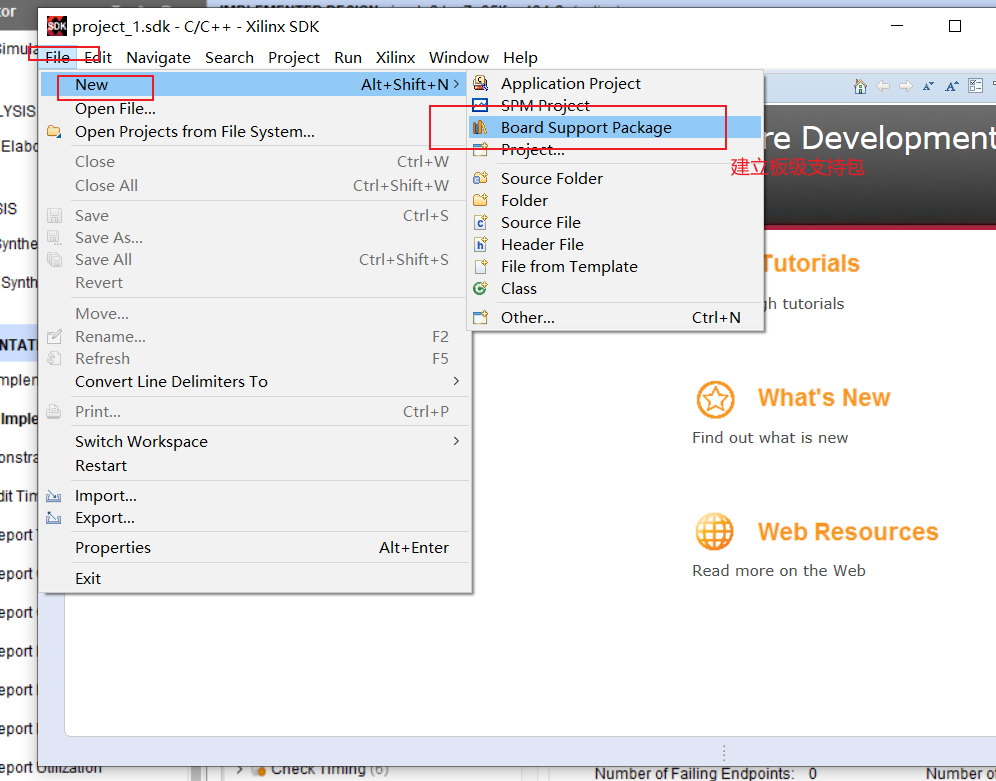

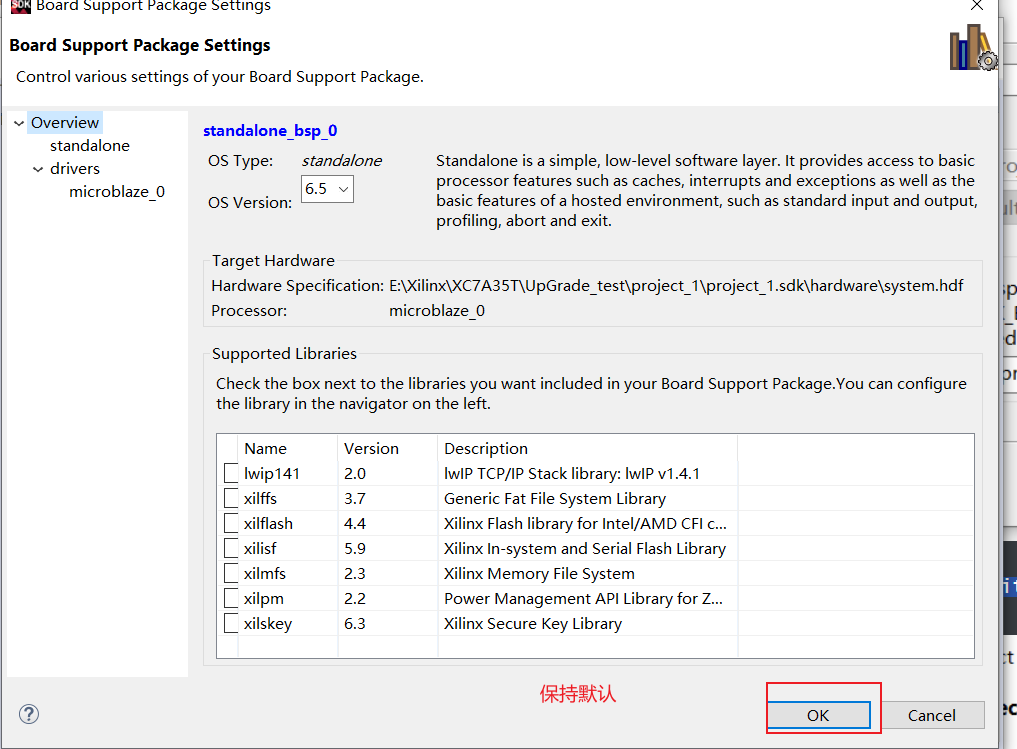

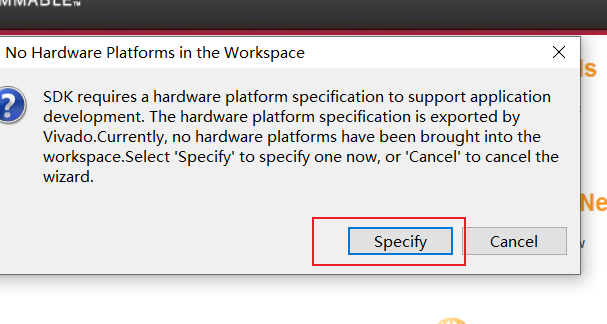

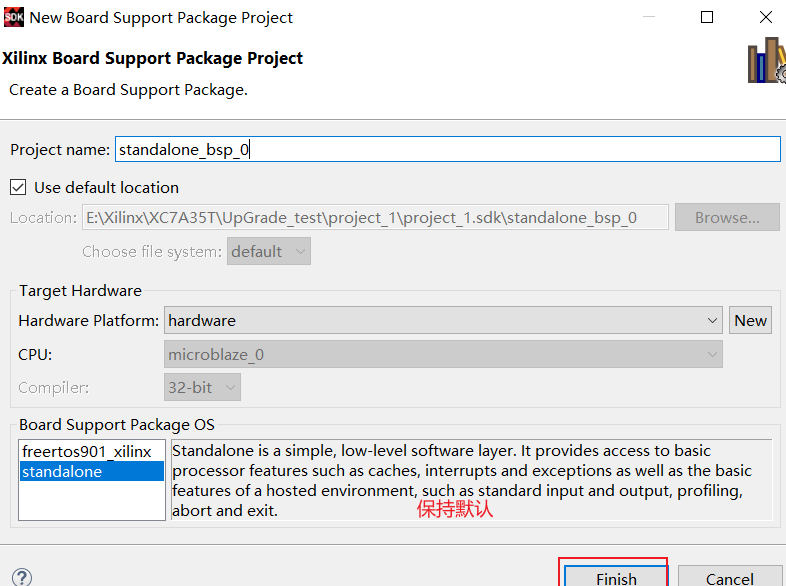

新建板级支持包，重新生成软核：

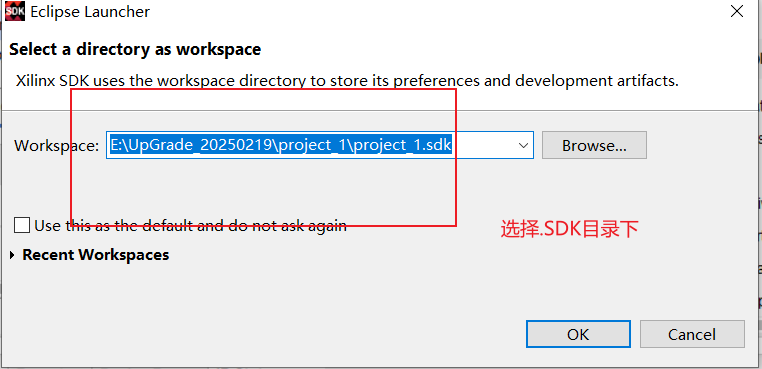

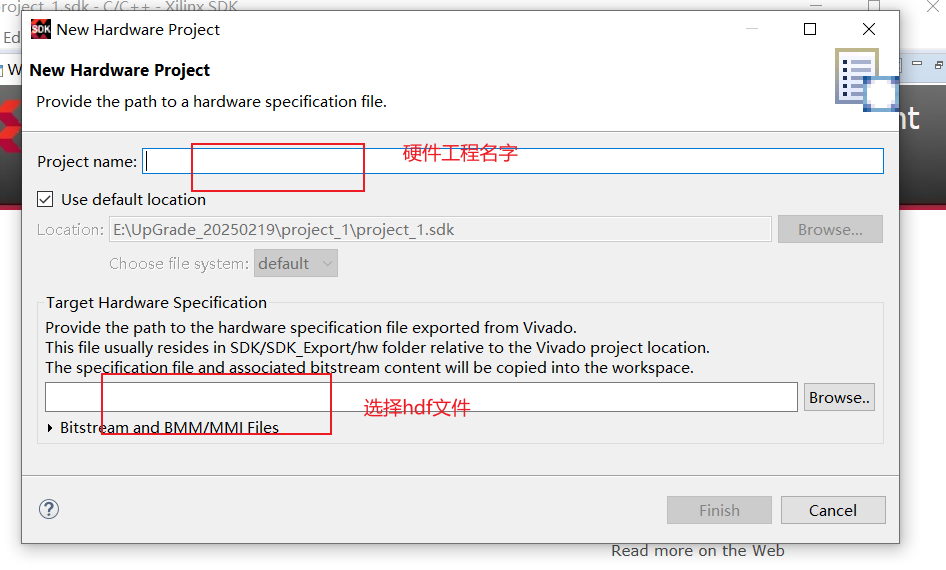

选择导出的.hdf文件关联上逻辑端代码，工程地址选择.sdk文件夹下：E:\Xilinx\xx\xx\project_1\project_1.sdk

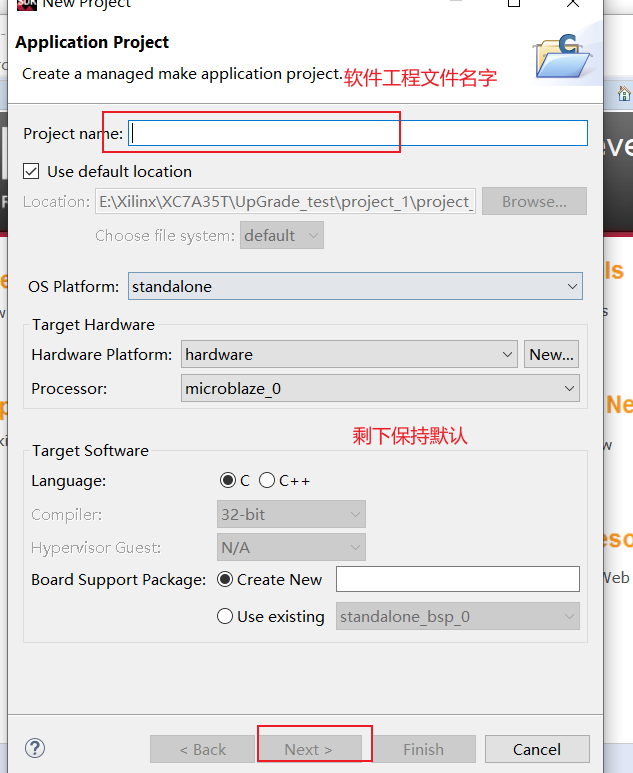

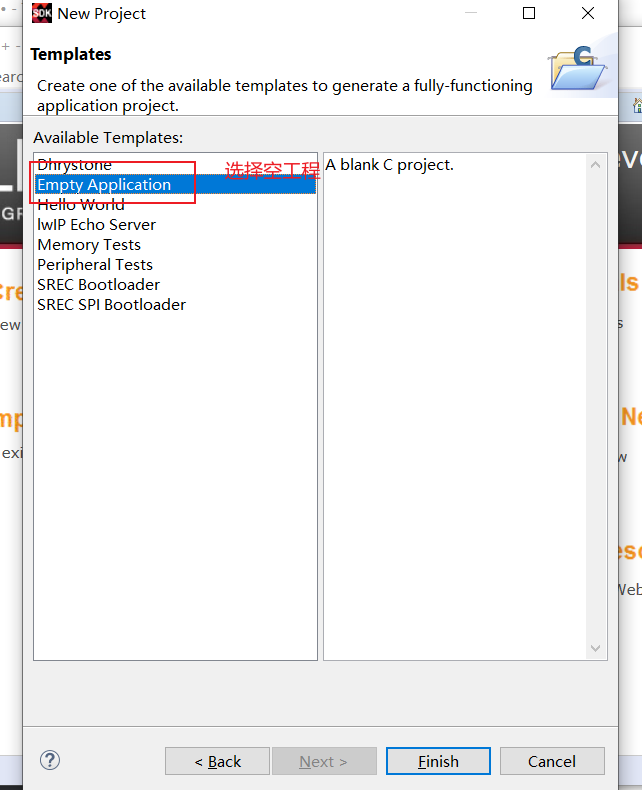

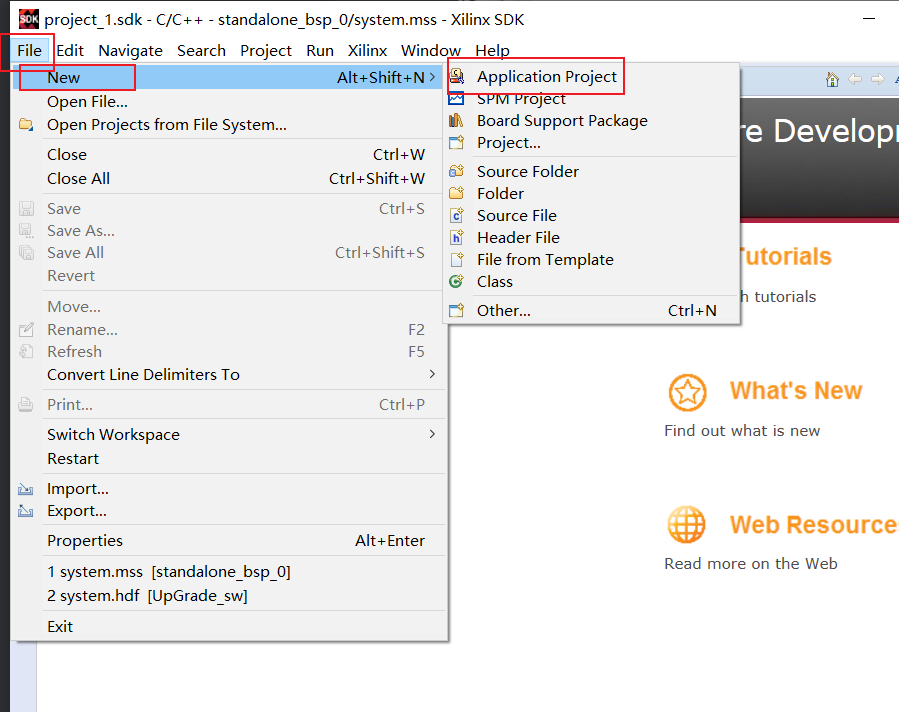

建立软件工程：

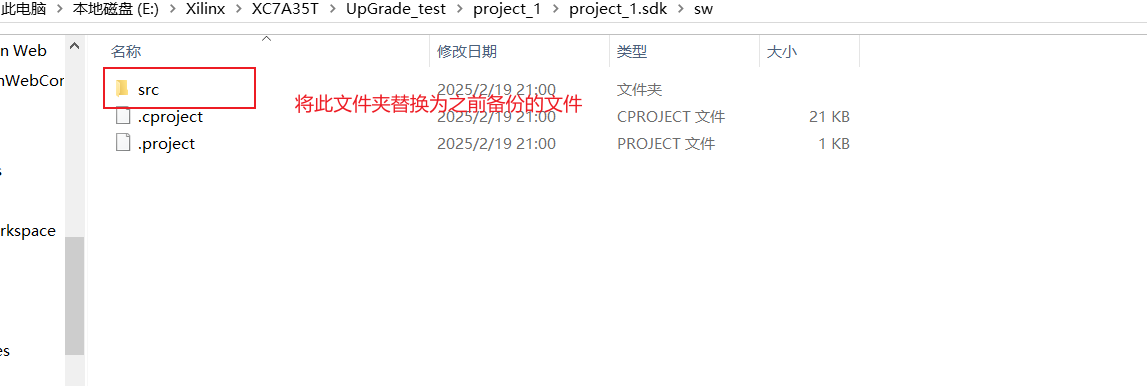

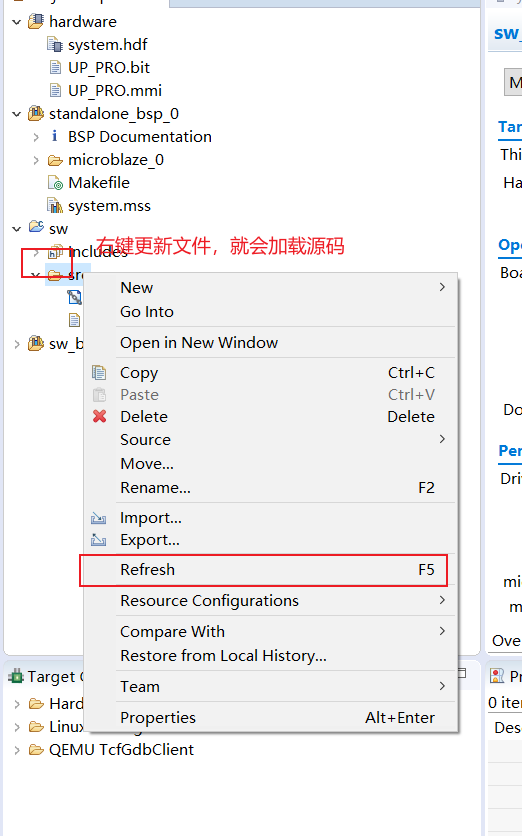

在软件工程目录下，替换src文件夹

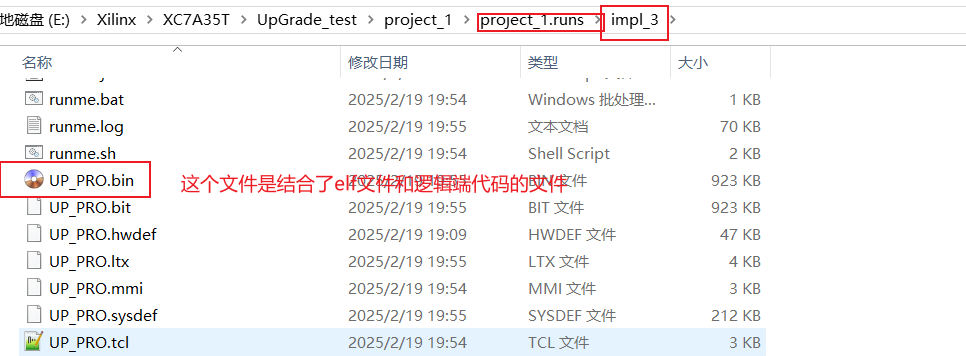

然后编译（快捷键是:ctrl+B）,sdk代码移植完毕。返回vivado，重新生成bit流文件即可，即可将sdk和vivado中的代码关联起来。

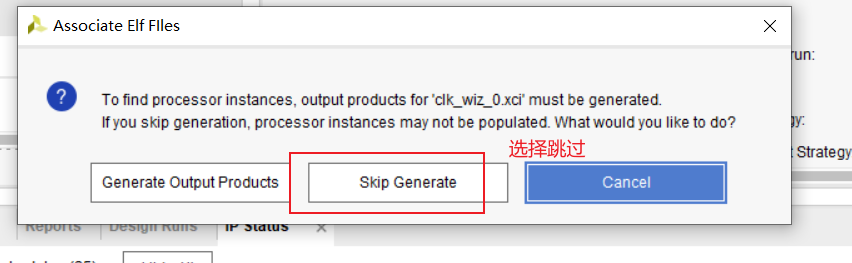

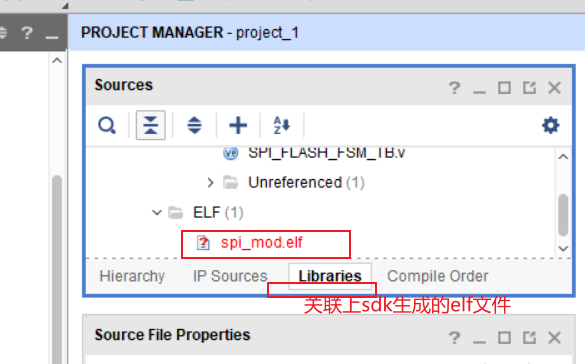

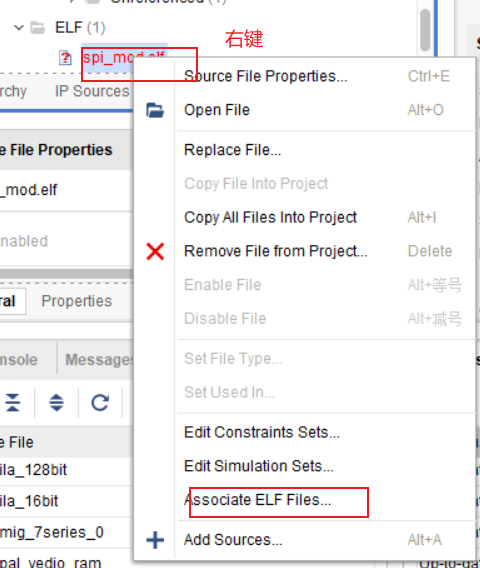

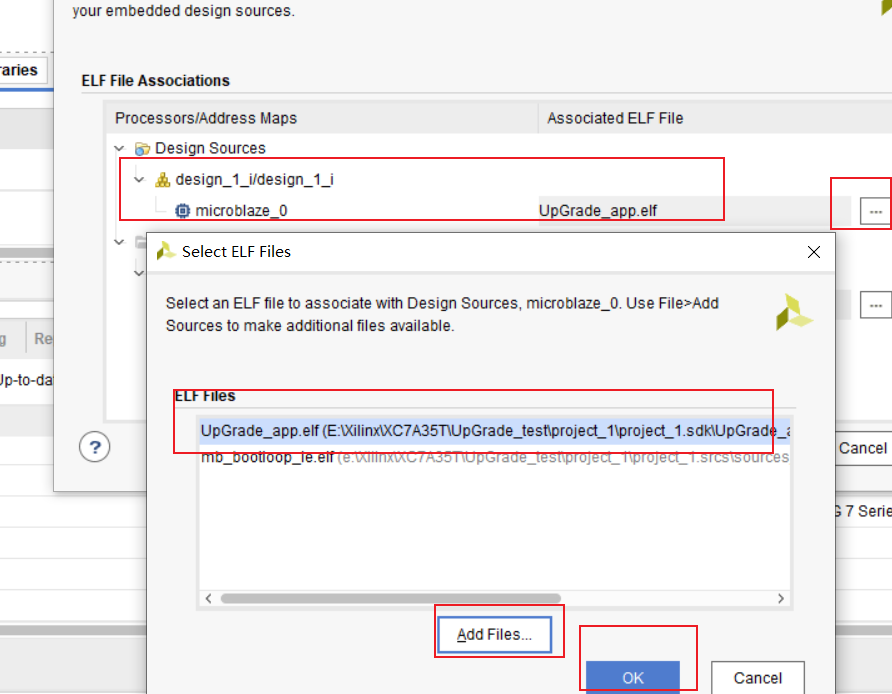

有时需要手动关联上sdk的elf文件：

选择elf文件

至此，工程移植完毕。

---晓凡  2024年2月19日于武汉书
