认识AD2428芯片

一、芯片概述

1.1 A2B总线特特性

符合AEC-Q100汽车级标准。

• 单主多从架构，主设备负责生成时钟和同步信号，支持线性拓扑（菊花链）
• 最多10个节点，最大节点间距离15米，总电缆长度可达40米
• 支持多通道I2S/TDM数据同步传输
• 支持通过A2B总线供电或本地供电
• 数据传输基于超帧结构，分为下行传输、上行传输和无传输期
• 支持I2C到I2C通信、GPIO信号和中断信号的传输
• 所有节点在同一个超帧中同步采样，支持低延迟的音频数据传输
• 最大音频槽位：64个，支持32个上行和32个下行槽位
• 支持44.1kHz至48kHz的音频采样率

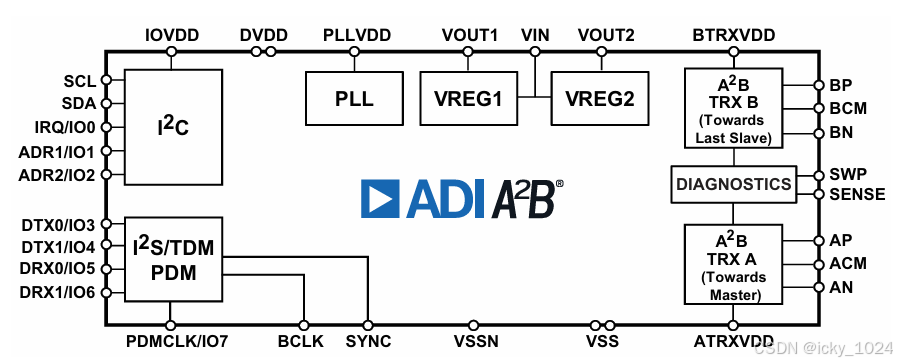

功能框图

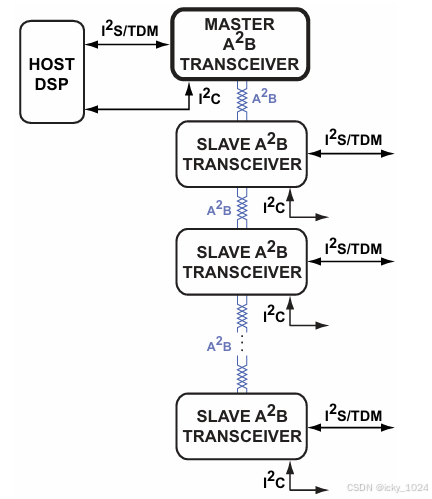

拓扑结构——菊花链

1.2 收发器特性

• 支持配置为A2B总线的主设备或从设备
• 支持8位至32位多通道I2S/TDM接口
• 支持32个上行和32个下行通道
• PDM接口，支持4 mic输入
• 每个收发器具有唯一ID寄存器
• 支持交叉或直通布线
• 可配置寄存器来优化EMC性能

1.3 应用场景

• 音频通信链路、麦克风阵列、波束成形
• 免提通信、主动降噪、音频/视频会议系统

1.4 接口特性

1.4.1 I2C接口

• 支持100kbps和400kbps速率，7位地址
• 支持单字和突发模式读写操作

1.4.2 I2S/TDM接口

• 支持全双工模式，可编程时钟和帧同步时序
• 支持16位或32位数据宽度，多种TDM模式

1.4.3 PDM接口

• 支持12kHz、24kHz和48kHz采样率
• 支持高达4个PDM麦克风输入，具有高信噪比和动态范围

1.5 电气特性

• 电源要求：
  • 数字核心逻辑电压（VDVDD）：1.70V至1.98V
  • 数字I/O电压（VIOVDD）：1.7V或3.3V
  • PLL和收发器电压（VPLLVDD、VTRXVDD）：1.7V至3.63V
• 电流特性：
  • 数字逻辑
