【2021 ICCV-Backbone 结构解析】Swin Transformer

1、网络整体框架

1.1 Swin Transformer和Vision Transformer的对比

swin transformer架构和CNN架构类似，都是逐层下采样倍数增加。

1.2 Satge1部分的图像预处理

Swin Transformer分为四个模块，每个模块下采样两倍，通道维度增加两倍。实际上，satge1中的patch partition和linear embeding合并起来和后面的Path Merging类似。

stage1 的patch partition和linear embeding做法如上图所示，先使用44的窗口将图像分块，然后再将小窗口内的图像拉长，变成163 = 48维度，此时得到的新特征图高宽缩小四倍。最后使用Layer Norm将新特征图的通道维度延申到指定维度（例如：96、128、196）

2、Patch Merging

patch merging的结构如图所示：

将窗口（44）中每个相同位置的特征提取出来，形成一个新特征(4 , 22 )，然后再将形成的新特征在通道维度上拼接(224)，再通过LayerNorm结构，最后通过全连接层，将每个特征在通道维度上进行映射（222）------特征图尺寸缩小两倍，而通道维度扩充两倍。

3、W-MSA详解

目的：减少计算量； 缺点： 窗口间无法进行信息交互

swin transformer 的block结构如图所示，是成对出现的，所以swin transformer block的块数都是偶数倍。


首先对特征图分成多个window，然后对每个window的内部计算multi-head self-attention。这么做的目的是为了减少计算量，但缺点是窗口之间无法进行信息交，感受野变小，无法看到全局的视野。

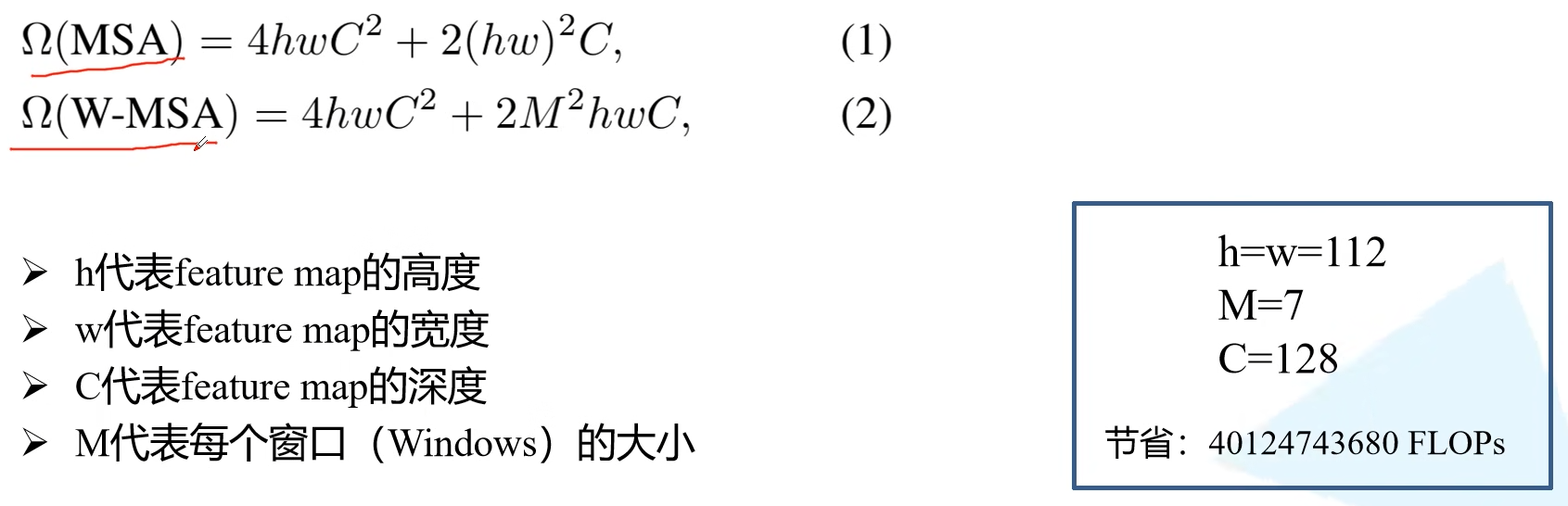

具体节省的计算量计算公式如下：

4、SW-MSA详解

目的是实现不同window之间的信息交互

1、 首先通过将window位置平移获取新分割特征的方式，得到包含先前不同window信息的新块特征，以此来实现不同window之间的特征交互。（如上图左上角所示）。

2、但是如果直接计算重新分割后特征图的msa（multi-head self attention），需要计算9次（为了实现并行计算，需要将所有新window扩充到4*4大小），增加了计算量。

3、因此作者按照上图右下角的做法，将块的位置平移，得到新的”4个44“大小的window。对于A B C三种不同形式的window（2个42， 2个24 和 4个22）使用masked MAS操作进行计算。这样的计算量和先前分割方式的计算量一致。

4、具体的masked MAS计算如下：

即将不属于本window的信息减去100，再通过softmask后，不同区域的权重就是0.

4、Relative Position Bias详解

上图中计算attention时的B就是相对位置偏置，表的结果表明了，不使用相对位置偏置得到的结果准确率较低。

作者在这里，不是二元 坐标而是一元坐标：

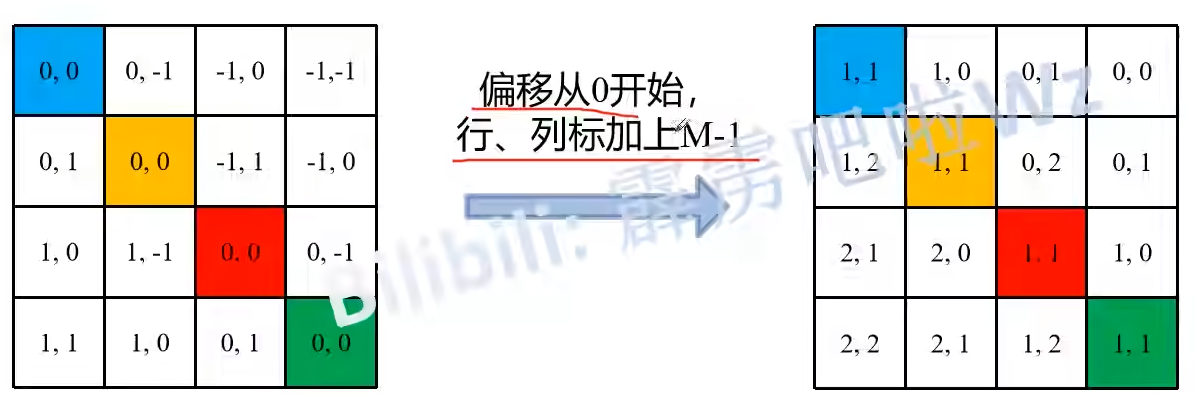

然后再在此基础上加上相对位置偏置
