建筑供配电系统识图一防雷接地系统

以下是对防雷接地系统识图的深度优化与拓展解析，结合规范标准、设计要点及工程实践，形成一套完整的应用指南：

一、防雷接地系统的核心构成与功能

1. 外部防雷系统

> 关键设计要点：
> - 避雷带应沿女儿墙、屋脊敷设，形成闭合环路（Ø≥10mm热镀锌圆钢）
> - 接地体优先采用基础钢筋（节约成本），需满足《GB/T 50065》焊接要求
> - 引下线与接地体连接处设断接卡，便于检测接地电阻

二、内部防雷系统的协同防护**

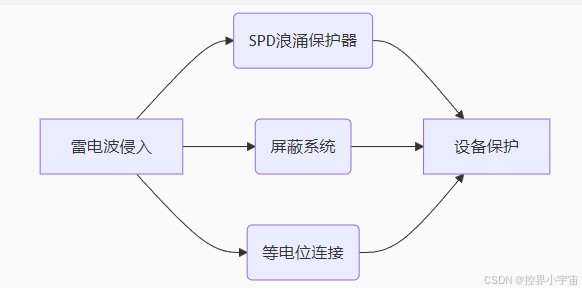

1. 多重防护体系

 2. 核心措施详解
- 等电位联结
  - 总等电位箱（MEB）连接：进线管道、接地干线、建筑金属结构
  - 局部等电位（LEB）：卫生间、机房等特殊区域采用S型星形结构
  - 浪涌保护器（SPD）分级

三、建筑物防雷分类的工程决策
1. 分类标准（GB50057-2010）

案例说明：
某35层写字楼（高150m）判定为二类防雷建筑：
- 屋顶设避雷针+网格（10m×10m）
- 30m以上每3层设均压环
 - 利用56根柱筋作引下线（间距15m）

四、防雷平面图的深度识图技巧

符号	含义	实际应用
⚡️ 带箭头折线	避雷带/网	屋顶轮廓线布置
▼ 三角形标注	避雷针	设备顶点独立接闪
⬇️ 虚线+圆圈	引下线	沿柱/墙暗敷（▲明敷）
〰️ 水平波浪线	均压环	30m以上每层设置
🟦 蓝色实心块	测试点（接地端子）	距地0.5m暗装
⚫ 同心圆	接地极	基础钢筋/人工垂直接地板

📌 速查技巧：图纸说明页的《图例表》必须优先精读（90%问题可规避）

1. 图纸要素解析

[屋顶防雷网示例]
├─ 避雷带：Ø12mm镀锌圆钢沿女儿墙敷设（标注标高+100.5m）
├─ 避雷网格：12m×8m菱形布置（热镀锌扁钢40×4mm）
├─ 引下线：◉ 标识（共12处，利用建筑四角柱筋）
└─ 测试点：▼ TP01（距地0.5m，暗装）

 2. 关键识图步骤
1. 定位接闪系统：确认避雷带/网覆盖范围是否超出保护边缘
2. 追踪引下路径：核查柱筋引下线与接地体的连接符号（⨁表示焊接点）
3. 验证等电位：检查LEB箱与金属管道连接标识（⚡符号）
4. SPD配置确认：配电系统图中标注“SPD”等级及参数

五、工程常见问题与解决方案

六、创新技术应用
1. BIM正向设计：
   - 建立防雷系统三维模型，自动碰撞检测避雷带与通风管冲突
   - 生成接地电阻热力图，优化接地网布置
2. 智能监测系统：
   - 植入物联网传感器实时监测：
     - 接地电阻值（无线传输至云平台）
     - SPD劣化状态（漏电流＞1mA报警）

七、施工验收核心指标
1. 接地电阻测试：
   - 采用三极法测量（电流极间距≥40m）
   - 雨后连续3天晴天后复测
2. 导通性检测：
   - 引下线与接地体间电阻＜0.2Ω
   - 等电位连接电阻＜3Ω

>规范依据：
> - 《建筑物防雷装置检测技术规范》GB/T 21431
> - 《电气装置安装工程接地装置施工及验收规范》GB 50169

八、经典避坑指南

💡 设计院惯用省略画法：

• 均压环仅标注“30m以上每层设” → 需复核是否含幕墙预埋件

• 接地线画至基础梁边 → 实际应通长焊接底板钢筋

🚨 致命错误：
利用剪力墙主筋作引下线时，未标注“土建封模前检测” → 导致后期无法补测！

结语：系统化防雷设计思维
现代建筑防雷需构建“外部拦截-内部疏导-设备保护”的三级防御体系。设计师应重点关注：
1. 雷电风险评估：结合当地雷暴日数（如Td＞90的高雷区）强化防护
2. 全生命周期管理：SPD每2年检测更换，接地网每5年开挖检查
3. 跨专业协同：与结构、电气专业同步设计，避免后期返工

> 通过深度识图与精准施工，将建筑物年雷击损坏率控制在≤0.1次/百万㎡，实现本质安全防护。

（涵盖设计、施工、验收全流程技术要点）
