装配体镜像阵列与爆炸视图-装配体设计技能（2）

news 来源：原创 2025/6/23 9:11:57

文章目录

  • 镜像和阵列
  • 动画爆炸视图
  • 案例素材
  • 环形阵列
  • 矩形阵列
  • 随配合复制

简介：练习素材获取，对于文章中的每个案例，我只是抽出一些跟知识点有关的步骤进行举例阐述，并不是完完整整的展现每个步骤，那样花费时间太大了。我最主要的还是想记录一些知识点，方便以后复习，最为主要的是案例中有完整的装配体，完全是可以照着进行装配

镜像和阵列

以下面的案例作为例子进行阐述（记得是新建文件→选中装配体模板）

在这里插入图片描述

这里你得弄清楚哪个零件是作为装配体的主体，将该零件固定处，在此基础上进行装配。可以一个一个的插入，先插主体零件，第一个插入的零件默认是固定的，如果位置合适就无需改为浮动去调整位置

在这里插入图片描述

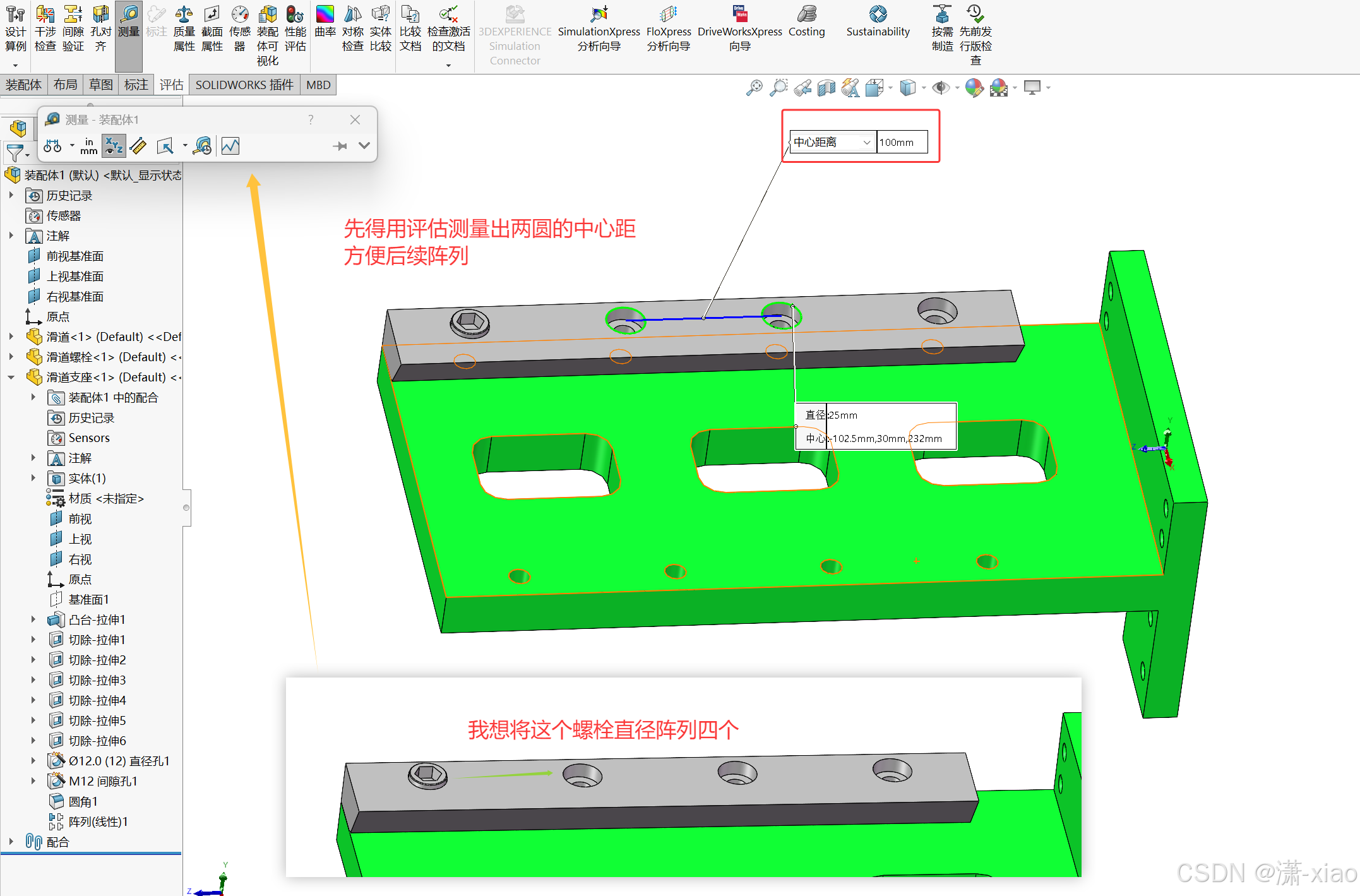

这里螺栓如果一个一个的进行配合那就太慢了，花儿都谢了。因此就能用到阵列，但是得用评估测量出两圆的中心距

在这里插入图片描述

线性阵列（选中阵列方向，间距距离，阵列个数）

在这里插入图片描述

此时我想去装配另一侧，可是总不能再去重复上面的步骤吧。这时候镜像就能发挥作用

在这里插入图片描述

有些时候，你发现这镜像出来的零件方向不是咱自己想要的方向。就可以在设计树中重新编辑该步骤，点击下一步

在这里插入图片描述

动画爆炸视图

这里移动完成后，记得点击完成，才可以去移动下一个零件，全部移动好后，直接打勾

在这里插入图片描述

这个可以直接爆炸，也可以动画爆炸（解除爆炸是倒着进行）。说句实话：我感觉动画爆炸在一个非常复杂的装配体中有很大的作用，将这个装配体分成几个部分，每个部分单独进行动画爆炸去观察内部结构，而且还能调整播放速度，保存MP4格式到本地，建立多个动画爆炸视图

在这里插入图片描述

案例素材

在这里插入图片描述

这里我展示了该模型的爆炸视图，可以照着爆炸视图进行装配

在这里插入图片描述

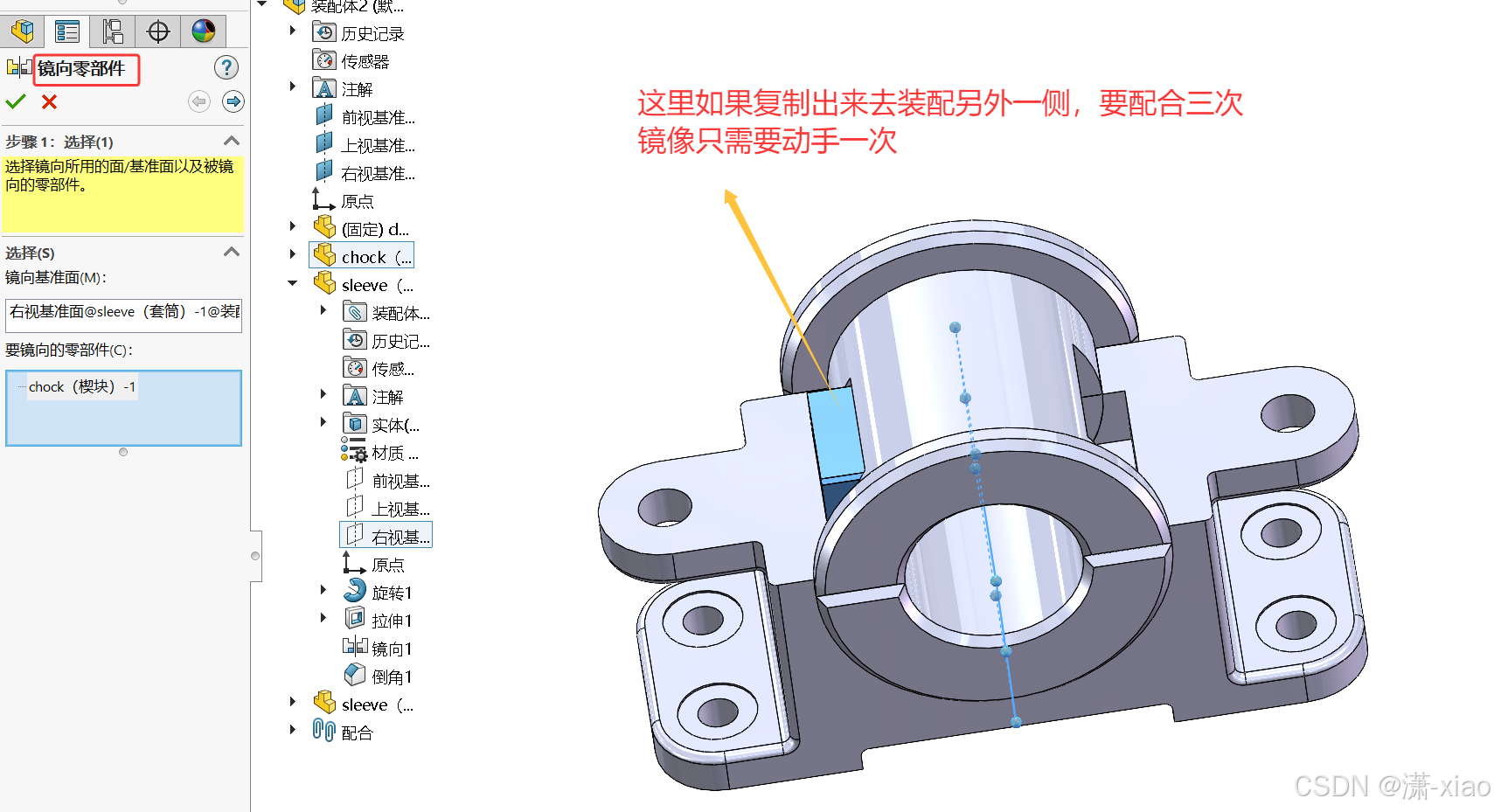

镜像还是很有用的，能用镜像就用镜像，三步化作一步

在这里插入图片描述

这也能使用镜像

在这里插入图片描述

环形阵列

在这里插入图片描述

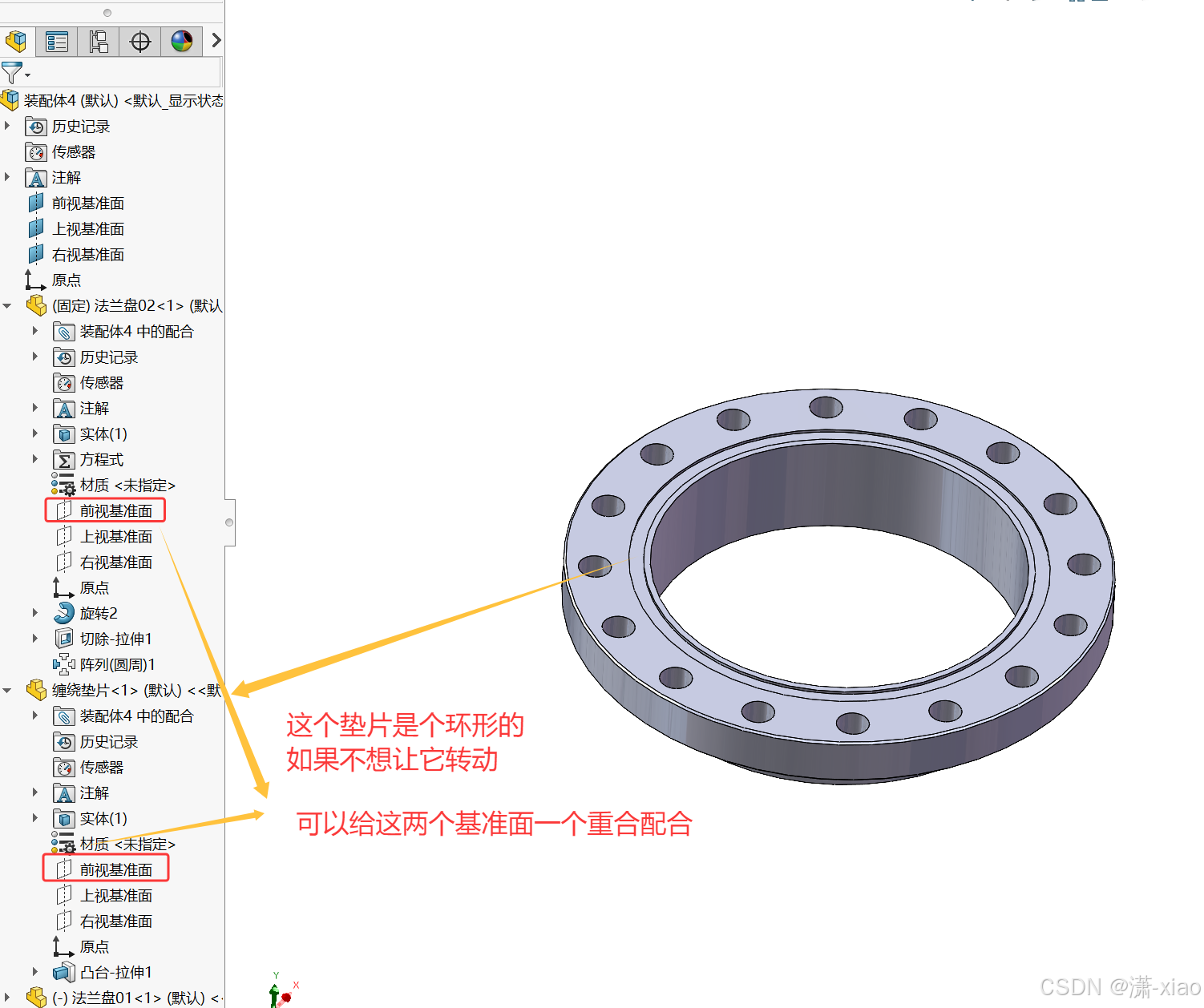

如果不想让一个环形零件进行转动，就可以从它的基准面入手

在这里插入图片描述

这里想要将这个螺栓放置在中间处，得去计算出螺栓的上顶面到环的上顶面的距离（后面会阐述更为简单的方法），这样就可以去给个距离配合

在这里插入图片描述

环形阵列

在这里插入图片描述

矩形阵列

在这里插入图片描述

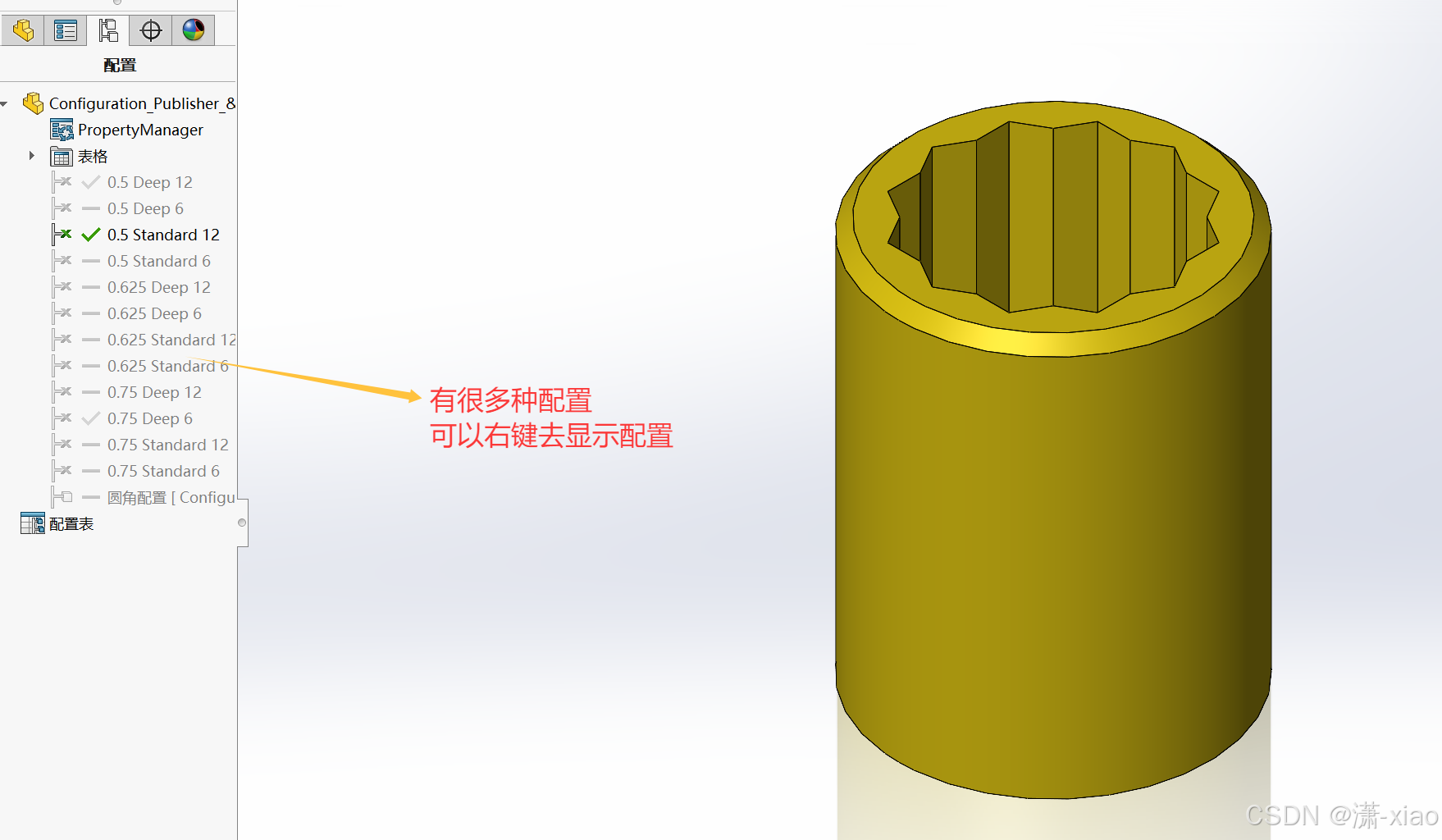

这是因为上面这个零件它是一个配置零件，以一个模型能做出多种配置（比如三边形，四边形的口）

在这里插入图片描述

其实矩形阵列就是线性阵列的一种运用，对两个方向进行阵列

在这里插入图片描述

阵列后，再去单独更改每个零件的配置即可呈现出不同的接口

在这里插入图片描述

随配合复制

在这里插入图片描述

这里有三个配合思路，零件模型一样的零件，如果按照之前的思路：就得ctrl复制，再进行配合

在这里插入图片描述

这里先配合好其中的一块，为随配合复制做准备

在这里插入图片描述

先选择好要随配合复制的零件，这里建议选中一个零件，两个零件感觉有点看不清原模型的指向

在这里插入图片描述

这个首先你得按左边的顺序来配合，其次得去看原模型去找新配合

在这里插入图片描述

两个零件随配合复制也是同样的思路，就是不方便观察原模型

在这里插入图片描述

第一个滑轨支座也可以使用随配合复制（也很快，无需退出随配合复制，一下到位）

在这里插入图片描述
