K8s入门指南：架构解析浓缩版与服务间调用实战演示

前言

小马最近在重拾微服务，上一篇介绍了《领域驱动设计（DDD）初见面（附示例代码）》，本次自然而然到了k8s这一趴。k8s无疑是云原生中的庞然大物，也是云原生的基石。本次小马顺手做了对k8s整个体系理解的浓缩版整理，无论是k8s知识快速入门还是极速复盘，本文都是居家良药。本文旨在一文理解k8s基本概念和原理，并实现了一个k8s部署微服务架构服务间调用demo实践，便于加深理解和指引，希望对大家有所帮助。如果需要完整版的也可以通过这个链接直达k8s官方官网教程。

一、k8s概念理解

Google 在 2000 年代开发了名为 ‌Borg‌ 的大规模容器集群管理系统，用于管理其全球数据中心的容器化应用（如搜索、广告服务）。Borg 积累了十多年的分布式系统运维经验，为 Kubernetes 提供了核心技术基础。

2014 年，Google 将 Borg 的核心设计思想开源，推出 ‌Kubernetes‌（希腊语“舵手”之意），旨在推动容器编排技术的标准化。

名称缩写 ‌K8s‌ 源于用“8”替代“ubernete”这 8 个字符。

1、k8s整体架构

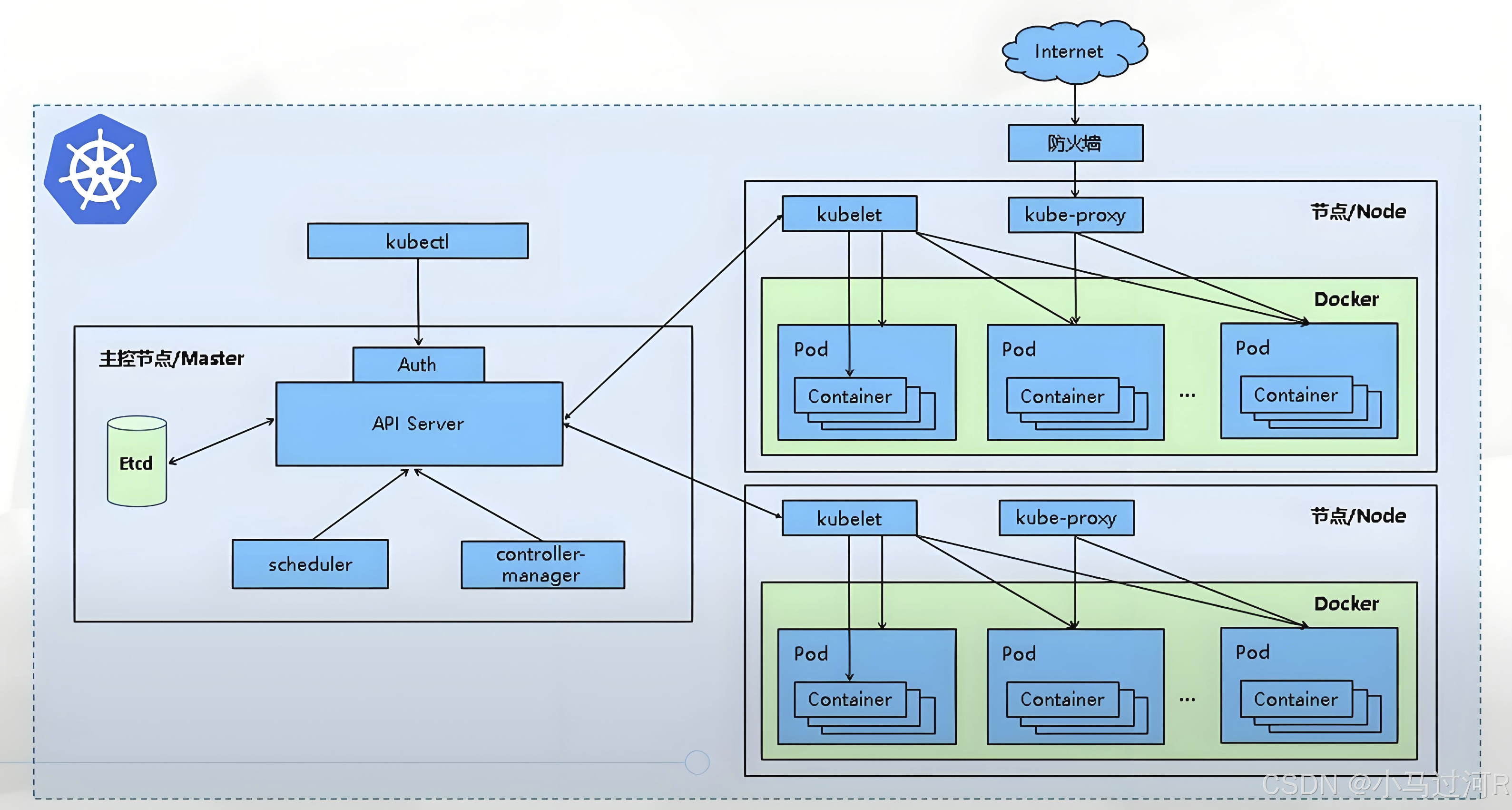

Kubernetes 架构从宏观上来看，包括 Master、Node 以及 Etcd。

（1） Master 主节点

Master 即主节点，负责控制整个 Kubernetes 集群。它包括 Api Server、Scheduler、Controller 等组成部分，这些组件都需要和 Etcd 进行交互以存储数据。

组成部分	作用
Api Server	Api Server 主要提供资源操作的统一入口（即命令行命令会先请求Api Server更改Etcd数据配置），屏蔽了与 Etcd的直接交互，功能包括安全、注册与发现等。
Scheduler	Scheduler 负责调度Pod到Node上（即在发现未绑定的Pod后按照规则绑到合适的Node上）负责按照一定的调度规则将 Pod 调度到 Node 上。
Controller	Controller 是资源控制中心（即检测资源变化，变化也可能来自Etcd数据，随后发起资源创建的请求），确保资源处于预期的工作状态。

（2） Node 工作节点

Node 即工作节点，为整个集群提供计算力，是容器真正运行的地方，Node包括运行容器container、kubelet、kube-proxy。

组成部分	作用	拓展
kubelet	kubelet负责容器生命周期节点状态（即如果发现自己的Node上需要创建Pod，比如是Scheduler 调度器分配的，则开始创建Pod）。主要工作包括管理容器的生命周期、结合 cAdvisor 进行监控、健康检查以及定期上报节点状态。
kube-proxy	kube-proxy负责集群内负载均衡，（即负责初始化init service 相关的资源，用户可利用service抽象层定义Pod访问策略）。主要利用 service 提供集群内部的服务发现和负载均衡，同时监听 service/endpoints 变化并刷新负载均衡。	k8s中的Service是一个抽象层，用于定义一组Pod的访问策略，提供负载均衡和服务发现功能‌。Service解决了Pod IP地址不稳定的问题，通过为Pod提供一个稳定的入口点，使得服务可以透明地扩展和访问。Service 是一个应用服务抽象，定义了 Pod 逻辑集合和访问这个 Pod 集合的策略。Service 代理 Pod 集合对外表现是为一个访问入口，分配一个集群 IP 地址及端口，来自这个 IP 的请求将被负载均衡 （kube-proxy）转发到后端 Pod 中的容器。Service 通过 LableSelector 选择一组 Pod 提供服务。(以标签的形式标识服务)

Kubernetes 通过将容器放入在节点（Node）上运行的 Pod 中来执行你的工作负载。 节点可以是一个虚拟机或者物理机器，取决于所在的集群配置。 每个节点包含运行 Pod 所需的服务； 这些节点由控制面负责管理。通常集群中会有若干个节点；而在一个学习所用或者资源受限的环境中，你的集群中也可能只有一个节点。节点上的组件包括 kubelet、 容器运行时以及 kube-proxy。

在Kubernetes中，控制面指的是Kubernetes集群的控制和管理部分，负责协调和管理整个集群的运行。它可以理解为集群的“大脑”，负责决定集群中的资源分配、调度、监控等关键任务。
更具体地来说，Kubernetes控制面由以下几个核心组件组成：

1. API服务器(API Server):
   这是控制面的核心，负责暴露Kubernetes API，接收来自用户和控制组件的请求，并对集群资源进行管理。
2. etcd:
   这是Kubernetes集群的存储，用于存储集群的状态和配置信息。
3. 控制器管理器(Controller Manager):
   负责运行集群的控制器，这些控制器会监控集群的状态，并根据需要采取相应的操作，例如部署新的Pod、删除故障的Pod等。
4. 调度器(Scheduler):
   负责将Pod分配到集群中的节点上，保证资源得到有效的利用。

Node 节点是相对于 Master 来说的工作主机，以前叫 Minion，现在叫 Node，它既可以是物理的，也就可以是虚拟的，每个Node 上管理着 Pod 生命周期的 Kubelet 同时也被 Master 管理，在 Node上面运行的服务进程主要有：Kubelet、Kube-proxy 和 docker daemon。

Node 的主要信息有：地址、运行状态、条件、系统容量等。

Node 管理

有个看起来不太令人相信的事情是：Node 并不是由 K8s 创建的，Node 节点其实是由物理机、虚拟机或者是云服务商提供的资源，我们在K8s 创建的其实是 Node 对象，创建完成在之后再进行一系列的检查，比如服务是否正常启动、是否可以创建 Pod等，如果检查不通过则会被标记为不可用；

Node Controller

Node Controller 是管理 Node 对象的，主要负责集群范围内的 Node 信息同步和单个 Node 的生命周期的管理。

在 Kubernetes 集群里使用了 Service（服务），它提供了一个虚拟的 IP 地址（Cluster IP）和端口号，Kubernetes 集群里的任何服务都可以通过 Cluster IP+端口的方式来访问此服务，至于访问请求最后会被转发到哪个 Pod，则由运行在每个 Node 上的 kube-proxy 负责。kube-proxy 进程其实就是一个智能的软件负载均衡器，它负责把对 Service 的请求转发到后端的某个 Pod 实例上，并在内部实现服务的负载均衡与会话保持机制。

在 Kubernetes 中，Pod 的 IP 地址是动态分配的，Pod 可能随时被销毁或重建，因此不能直接依赖 Pod IP 进行通信。为了解决这个问题，Kubernetes 提供了 Service 作为稳定的访问入口。

Service 共有四种类型(即Service的type值有四个)：

ClusterIP（默认） ：仅能在集群内部访问，适用于微服务之间的通信，是默认的type也是最常用的架构形式。例如，后端服务暴露 ClusterIP（集群IP），前端 Pod 通过 DNS 访问它；
NodePort：将 Service 绑定到每个节点的固定端口，使得外部可以通过 : 来访问服务，适合测试环境，但端口范围（30000-32767）受限；
LoadBalancer：集成云厂商的负载均衡器（如 AWS ELB、GCP Load Balancer），适用于生产环境。外部流量可以通过云负载均衡器访问后端 Pod；
ExternalName：将 K8s 内部请求映射到外部 DNS（如 example.com），适用于集成外部 API；

我们来看一个最精简的Service的配置示例：

#serverb 的 Service yaml配置
apiVersion: v1
kind: Service
metadata:name: serverb-svc #服务的访问名称namespace: my-test-space
spec:ports:- port: 9602 #服务暴露的端口，服务间其他服务访问serverb的地址http://serverb-svc:9602 protocol: TCPtargetPort: 9502 #容器暴露的端口selector:app: serverb #对应服务标签type: ClusterIP #可不写，默认也是ClusterIP

（3） Etcd 键值存储数据库

在K8s中，Etcd是一个高度可靠、分布式的键值存储数据库，用于存储集群的共享配置和服务发现信息。Etcd 在 Kubernetes架构中扮演着核心组件的角色，是集群状态数据的关键存储后端。

Kubernetes 已经成为容器编排领域的王者，它是基于容器的集群编排引擎，具备扩展集群、滚动升级回滚、弹性伸缩、自动治愈、服务发现等多种特性能力。

２、Pod被视为最小的部署单元

Pod在Kubernetes众多的API资源中，是最重要和基础的，被视为最小的部署单元。一个Pod可以包含一个或多个容器,这些容器共享相同的网络命名空间、存储卷和资源限制。

首先，我们需要理解为什么需要Pod。Pod是一种容器设计模式，专为那些具有“超亲密”关系的容器而设计。例如，在servlet容器部署war包、日志收集等场景中，这些容器之间往往需要共享网络、共享存储和共享配置。因此，Pod的概念应运而生。

对于Pod来说，不同的容器之间通过infra container的方式统一识别外部网络空间。这意味着，尽管容器可能运行在不同的宿主机上，但它们通过Pod的网络命名空间相互通信（可以理解为在逻辑上构建了虚拟网络），就像它们在同一台机器上一样。此外，通过挂载同一份volume，容器可以共享存储。例如，这个volume可能对应宿主机上的一个目录，使得容器可以访问相同的文件系统区域。（即各个容器都可以共享宿主机的某个目录）

Kubernetes 不会直接管理容器，而是通过 Pod 来管理。一个Pod包含如下内容：
一个或多个容器，一般是一个，除非多个容器紧密耦合共享资源才放在一个 Pod 中；
共享的存储资源（如数据卷），一个 Pod 中的容器是可以共享存储空间的；
一个共享的 IP 地址，Pod 中容器之间可以通过 localhost:port 彼此访问；
定义容器该如何运行的选项。

Pod 中的容器可包括两种类型：
工作容器：就是我们通常运行服务进程的容器；
初始化容器：完成一些初始化操作的容器，初始化容器在工作容器之前运行，所有的初始化容器成功执行后，才开始启动工作容器；

容器编排是Kubernetes的看家本领。Kubernetes提供了多种编排相关的控制资源，如编排无状态应用的deployment、编排有状态应用的statefulset、编排守护进程的daemonset以及编排离线业务的job/cronjob等。(这里的应用可理解为等同于一些可视化平台上的工作负载)

以应用最广泛的deployment为例，deployment（负责replicaset的版本控制，可支持更新或回滚）、replicaset（负责控制pod的数量，replicaset这个对象的存在是有“个数”版本的）和pod之间的关系是一种层级控制的关系。
简单来说，replicaset负责控制pod的数量，确保有足够的pod实例在运行以满足应用的需求。而deployment则负责控制replicaset的版本属性，使得我们可以轻松地更新或回滚应用版本。这种设计模式为两种最基本的编排动作提供了基础：数量控制的水平扩容（或缩容）以及版本属性控制的更新/回滚。

３、k8s的五种控制器类型

Kubernetes中内建了很多controller（控制器），这些相当于一个状态机，用来控制Pod的具体状态和行为。总体来说k8s有五种控制器，分别对应处理无状态应用、有状态应用、守护型应用和批处理应用。

应用类型	适用场景
Deployment	适合无状态的服务部署
StatefullSet	适合有状态的服务部署，如DB服务
DaemonSet	一次部署，所有的node节点都会部署，例如一些典型的应用场景：运行集群存储 daemon，例如在每个Node上运行 glusterd、ceph；在每个Node上运行日志收集 daemon，例如 fluentd、 logstash；在每个Node上运行监控 daemon，例如 Prometheus Node Exporter；
Job	一次性的执行任务
Cronjob	周期性的执行任务

（1）一个创建 deployment 的流程原理

从创建 deployment （编排无状态应用的资源控制deployment ）开始，整个流程涉及多个组件的协作。以下是各组件在创建 deployment 资源过程中的具体作用：

kubectl 发起创建 deployment 的请求。（kubectl是K8S官方的命令行工具，用于与Kubernetes集群交互，管理集群中的资源如Pod、Service、Deployment等‌。它通过向Kubernetes API发送REST请求实现资源的增删改查操作，是运维和开发人员管理K8S集群的核心工具。）
apiserver 接收到该请求后，将相关资源写入 etcd。 之后，所有组件与 apiserver/etcd 的交互都遵循类似的模式。
deployment controller 通过 list/watch 机制检测到资源变化，并发起创建 replicaSet 的请求。（replicaSet 也叫副本集合，是Replication Controller的下一代副本控制器）
replicaSet controller 同样通过 list/watch 机制检测到资源变化，并发起创建 pod 的请求。
scheduler 检测到未绑定的 pod 资源，通过一系列匹配和过滤规则，选择合适的 node 进行绑定。
kubelet 发现自己 node 上需要创建新 pod，负责 pod 的创建及其后续生命周期管理。
kube-proxy 负责初始化 service 相关的资源，包括服务发现、负载均衡等网络规则。

至此，经过 Kubernetes 各组件的分工协调，完成了从创建一个 deployment 请求开始到具体各 pod 正常运行的全过程。

（2）水平扩缩容和更新／回滚

水平扩缩容：
Deployment 水平扩缩容非常好理解，只需修改 replicaset 控制的 pod 副本数量即可。
例如，从 2 个副本增加到 3 个副本，即完成了水平扩容；反之，则是水平收缩。

更新/回滚：
更新/回滚则体现了 replicaset 这个对象的存在必要性。
当需要应用 3 个实例的版本从 v1 改到 v2 时，v1 版本 replicaset 控制的 pod 副本数会逐渐从 3 变到 0。
同时，v2 版本 replicaset 控制的 pod 数会从 0 变到 3。
当 deployment 下只存在 v2 版本的 replicaset 时，就完成了更新。
回滚的动作与之相反。

在同一个 Kubernetes 集群中，这些微服务副本（Pod）通过一个统一的 Service 对外暴露，IP 和端口是一样的。

拟最佳实践部署方式参考：
每个微服务都用一个kind：Deployment + type: ClusterIP 类型的 Service部署；
统一使用一个 Ingress Controller（如 Nginx Ingress）提供对外访问； 编写一个 Ingress
资源，根据不同的 path 或域名转发到对应服务；

我们来看一个最精简的Deployment的配置示例：

apiVersion: apps/v1
kind: Deployment
metadata:labels:app: serverbname: deployment-test-name #Deployment namenamespace: my-test-space #命名空间（隔离）
spec:replicas: 2selector:matchLabels:app: serverb #label标签template:metadata:labels:app: serverb #label标签spec:containers:- image: 'mirrors-registry-hub.com/mytestspace:serverb-v2' #容器将运行的镜像仓库中的镜像serverb-v2name: serverb #容器nameports:- containerPort: 9502 #容器的端口（相当于docker run时指定的端口）resources:limits:cpu: 250mmemory: 128Mirequests:cpu: 250mmemory: 128Mi

一个Deployment部署不直接等于一个微服务部署，但通常被用作为一个微服务对应一个Deployment。通常情况下一个微服务的某个服务会对应一个Deployment。下面是一个更复杂的yaml案例。

如上，气氛都烘托到这了，我们下一步来讲网络调用。

4、k8s中的服务发现和网络调用

这一块内容似乎和上文提到的service四种type类型息息相关。

（1）服务间调用

首先是东西向的流量调用，即服务间调用。这部分主要包括两种调用方式：

clusterIp 模式：clusterIp 是 service 的一种类型，在这种类型模式下，kube-proxy 通过 iptables/ipvs 为 service 实现了一种 VIP（虚拟 ip）的形式。只需要访问该 VIP，即可负载均衡地访问到 service 背后的 pod。此外，clusterIp 的实现方式还包括 userSpace 代理模式（基本不用）以及 ipvs 模式（性能更好）。
如创建一个type:clusterIp 的service 则将会得到一个clusterIp。

dns 模式：对 clusterIp 模式的 service 来说，它有一个 A 记录是 service-name.namespace-name.svc.cluster.local，指向 clusterIp 地址。所以一般使用过程中，直接调用 service-name 即可。参考上文对service的 yaml 配置文件来理解。

（2）服务外访问

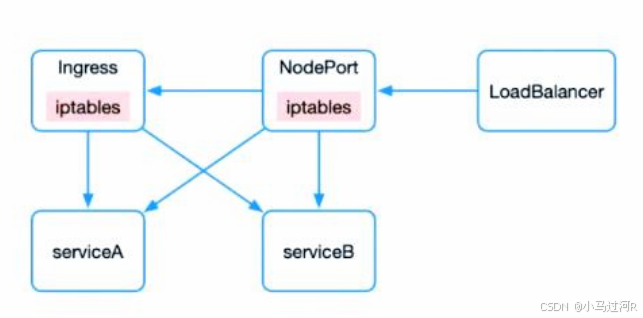

南北向的流量，即外部请求访问 kubernetes 集群（service 服务），主要包括三种方式：

nodePort：同样是 service 的一种类型，通过 iptables 赋予了调用者主机上的特定 port 就能访问到其后 service 的能力。
loadbalancer：是另一种 service 类型，通过公有云提供的负载均衡器实现。
ingress（进入）：通过 ingress 控制器实现外部访问。

我们来看一个最精简的ingress的配置示例：

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:annotations:nginx.ingress.kubernetes.io/rewrite-target: / #路由转发name: ingress-test-namenamespace: my-test-space
spec:rules: #路由规则- http:paths:- backend:service:name: serverb-svcport:number: 9602path: /myservers #外部域名/myservers/路径下的请求访问转发到服务b即serverb-svc:9602/pathType: Prefix

Kubernetes集群里有三种IP地址，分别如下：
Node IP：Node 节点的IP地址，即物理网卡的IP地址。但不绝对node就是物理的。
Pod IP：Pod 的IP地址，即 docker 容器的IP地址，此为虚拟IP地址。
Cluster IP：Service 的IP地址，此为虚拟IP地址。

如上，一个Deployment应用serverb下的两个pod，可以看到会出现有多种ip。(因为集群里有两个node所以pod被自动合理分配到两个node上)

ip互通性经验总结:
（1）同一Deployment应用之内（同一服务之间不同pod），pod ip可以互通，host ip不行；
（2）不同Deployment应用之间（不同服务之间不同pod），pod ip也可以互通；

也就是呼应了上文说到的服务之间的调用其实可以直接通过pod ip 即可。但是【Pod 的 IP 地址是动态分配的，Pod 可能随时被销毁或重建，因此不能直接依赖 Pod IP 进行通信。为了解决这个问题，Kubernetes 提供了 Service 作为稳定的访问入口。】
Service 有分配ClusterIP。

外部访问 Kubernetes 集群里的某个节点或者服务时，必须要通过 Node IP 进行通信。 Pod IP 是 Docker Engine 根据 flannel.1 网桥的 IP 地址段进行分配的一个虚拟二层网络IP地址，Pod 与 Pod 之间的访问就是通过这个虚拟二层网络进行通信的，而真实的TCP/IP 流量则是通过 Node IP 所在的物理网卡流出的。

5、注解、ConfigMap与Secret

（1）注解与标签的区别

‌标签（Labels）‌：用于标识和选择对象，通常用于组织和选择一组对象，例如标识应用程序的不同版本、环境类型或角色。标签可以通过Label Selector来过滤或选择具有特定标签的对象，这对于部署和服务发现非常有用‌。

‌注解（Annotations）‌：不用于标识和选择对象，主要用于存储不会影响系统行为的信息，如构建信息、发布日期、团队联系人等。注解不能作为选择器使用，因此对于键值的内容没有太多的限制，可以存放较长的文本或结构化的数据‌。

（2）ConfigMap与Secret

ConfigMap 是 Kubernetes 中用于管理‌非敏感配置数据‌的核心资源对象，实现配置与应用容器的解耦，支持动态更新与集中管理。

二、k8s可视化平台部署微服务架构服务间调用demo实践

本次案例将实现基于k8s可视化平台部署的微服务架构服务间调用demo的过程，旨在说明k8s中微服务架构中内部服务之间的通信调用方式，非完整微服务架构部署案例（计划将在后续文章逐步介绍）。相对比较适合新手参考理解。

我们将编写两个服务，servera和serverb，并由serverb在服务内通过servera的 service name来调用servera服务的api。
在进行本地案例之前，需要先在本地安装好docker，最好也一起安装好swoole运行环境（可用于本地验证服务run success）。

1、服务代码打包成镜像文件上传到镜像仓库

我们为了便捷，server代码仅写了一份，同时兼容servera和serverb，注意甄别即可。

server代码start.php和Dockerfile文件参考如下：

//servera的代码同时也是serverb的代码
$server->on('request', function (Swoole\Http\Request $request, Swoole\Http\Response $response) {$ip = 'servera-svc'; // 由server B调用server A的api$port = 9601; // 服务端口$response->header('Content-Type', 'text/plain');$path = $request->server['request_uri']; switch ($path) {case '/clientapi':$client = new Swoole\Coroutine\Http\Client($ip, $port); //创建HTTP客户端$client->set(['timeout' => 5]); $client->get('/serverapi'); //发起GET请求if ($client->statusCode === 200) {$response->end("callapi succ, strlen: ".strlen($client->body));} else {$response->end("callapi fail, code: ".$client->statusCode); }$client->close(); break;case '/serverapi':$response->end(json_encode(['iRet'=>0,'sMsg'=>'ok','data'=>'this is serverapi'])); break;case '/':$response->end("Hello, Swoole!"); break;}
});

# Dockerfile文件
# To install the MySQL extensions.
# NOTE: The pdo_mysql extension is included in 4.8.12+ and 5.0.1+ images.
FROM phpswoole/swoole:php8.3-alpine#RUN docker-php-ext-install mysqli pdo_mysql
# 设置工作目录
WORKDIR /var/www# 复制项目文件到容器中
COPY . .
# 暴露端口
EXPOSE 9502# 设置容器启动时运行的命令
CMD ["php", "/var/www/start.php"]

我们在代码目录下运行命令docker build -t my-php-serverab .，构建打包成镜像文件，my-php-serverab为本地镜像的名字。我们在本地可以查看到当前的镜像ID。类似于这个值：

我们平常在本地运行的起容器类似命令docker run -d -p 9502:9502 --name my-swoole-server-name my-php-serverab将交由Deployment来处理。

现在，我们根据docker仓库操作相关命令，仓库一般也有直接的命令提示，copy即可；通过本地镜像ID将本地镜像推送到远程镜像仓库中（需要先在远程仓库创建一个仓库用来推动镜像）。
因为我们在这里用了同一份server代码和镜像，所以镜像名取名serverab-v2。

假设push成功后镜像地址：mirrors-registry-hub.com/mytestspace:serverab-v2

2、创建Deployment

创建两个Deployment，对应两个服务servera和serverb。
yaml文件的参考代码：

# servera的Deployment
apiVersion: apps/v1
kind: Deployment
metadata:labels:app: serveraname: deployment-test-name #Deployment namenamespace: my-test-space #命名空间（隔离）
spec:replicas: 2selector:matchLabels:app: servera #label标签template:metadata:labels:app: servera #label标签spec:containers:- image: 'mirrors-registry-hub.com/mytestspace:serverab-v2' #容器将运行的镜像仓库中的镜像name: servera #容器nameports:- containerPort: 9502 #容器的端口resources:limits:cpu: 250mmemory: 128Mirequests:cpu: 250mmemory: 128Mi

# serverb的Deployment
apiVersion: apps/v1
kind: Deployment
metadata:labels:app: serverbname: deployment-test-name #Deployment namenamespace: my-test-space #命名空间（隔离）
spec:replicas: 2selector:matchLabels:app: serverb #label标签template:metadata:labels:app: serverb #label标签spec:containers:- image: 'mirrors-registry-hub.com/mytestspace:serverab-v2' #容器将运行的镜像仓库中的镜像name: serverb #容器nameports:- containerPort: 9502 #容器的端口resources:limits:cpu: 250mmemory: 128Mirequests:cpu: 250mmemory: 128Mi

3、创建Service抽象层

#servera 的 Service yaml配置
apiVersion: v1
kind: Service
metadata:name: servera-svc #服务的访问名称namespace: my-test-space
spec:ports:- port: 9601 #服务暴露的端口，服务间其他服务访问servera的地址http://servera-svc:9601 protocol: TCPtargetPort: 9502 #容器暴露的端口selector:app: servera #对应服务标签type: ClusterIP #可不写，默认也是ClusterIP

#serverb 的 Service yaml配置
apiVersion: v1
kind: Service
metadata:name: serverb-svc #服务的访问名称namespace: my-test-space
spec:ports:- port: 9602 #服务暴露的端口，服务间其他服务访问serverb的地址http://serverb-svc:9602 protocol: TCPtargetPort: 9502 #容器暴露的端口selector:app: serverb #对应服务标签type: ClusterIP #可不写，默认也是ClusterIP

我们在上文中其实也能找到创建成功的截图。
至此，两个服务已经搭建完毕。

4、服务间调用验证

我们访问serverb的api，通过serverb内部发起的对servera的调用来验证服务间的调用成功。（如果想更清晰点可以优化代码，将serverapi的json返回也在clientapi中返回打印即可）

至此，k8s可视化平台部署微服务架构服务间调用demo实践成功结束。至于整个微服务架构如何实现我们只有下次再见啦，感谢评阅！

---
