NAT基础配置实验

news 2025/7/22 22:05:56

文章目录

  • 静态NAT转换
    • 组网需求
    • 组网拓扑
    • 配置步骤
    • 测试结果
    • 配置文件
  • 动态NAT转换
    • 组网需求
    • 组网拓扑
    • 配置步骤
    • 测试结果
    • 配置文件
  • NAT Server内网服务器映射
    • 组网需求
    • 组网拓扑
    • 配置步骤
    • 测试结果
    • 配置文件

静态NAT转换

组网需求

现有组网拓扑如下，PC2与PC3处于内网，VPC位于外网，要求仅PC2能够访问外网

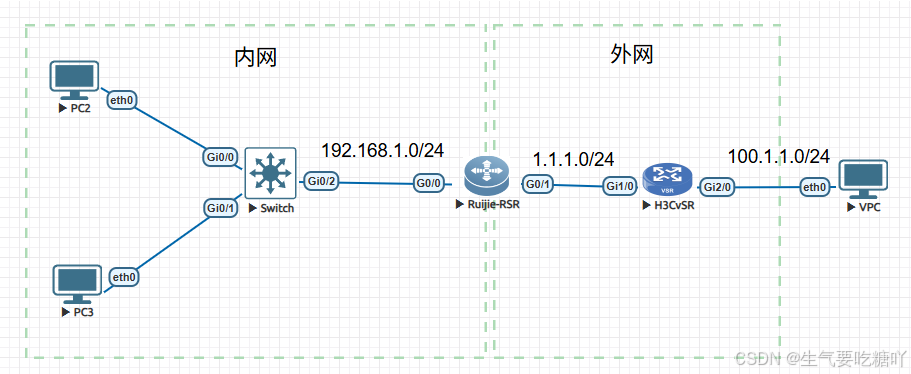

组网拓扑

在这里插入图片描述

配置步骤

思科Switch作为傻瓜交换机，进行二层传输，锐捷RSR既作为网关路由，又作为出口路由，需配置网关+NAT

  1. 配置设备接口IP实现内网互通，外网互通
  2. 在锐捷路由上配置内网口与外网口
  3. 配置静态路由，不论内网想要访问任何外网地址，全部指向下一跳
  4. 配置静态NAT转换

测试结果

PC2 ping外网

VPCS> ping 100.1.1.184 bytes from 100.1.1.1 icmp_seq=1 ttl=62 time=8.444 ms
84 bytes from 100.1.1.1 icmp_seq=2 ttl=62 time=2.352 ms
84 bytes from 100.1.1.1 icmp_seq=3 ttl=62 time=2.477 ms
84 bytes from 100.1.1.1 icmp_seq=4 ttl=62 time=2.718 ms
84 bytes from 100.1.1.1 icmp_seq=5 ttl=62 time=2.445 ms

PC3 ping 外网

VPCS> ping 100.1.1.1100.1.1.1 icmp_seq=1 timeout
100.1.1.1 icmp_seq=2 timeout
100.1.1.1 icmp_seq=3 timeout
100.1.1.1 icmp_seq=4 timeout
100.1.1.1 icmp_seq=5 timeout

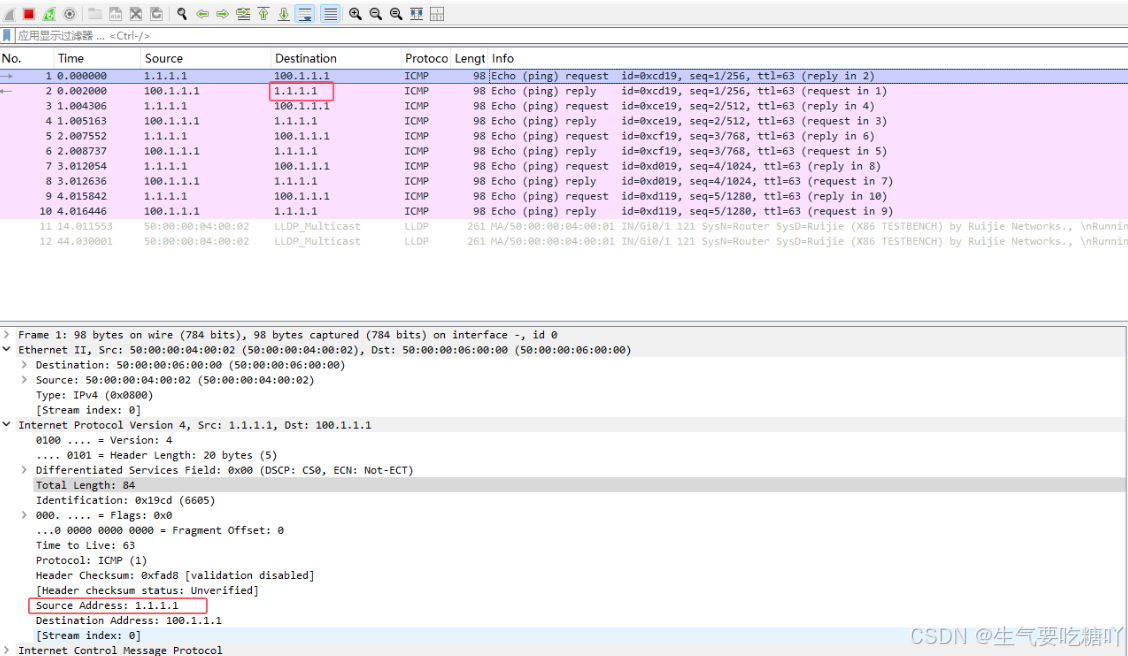

抓包看到源IP是1.1.1.1，说明内网IP被转换为了公网IP

在这里插入图片描述

配置文件

锐捷RSR

!
interface GigabitEthernet 0/0ip address 192.168.1.1 255.255.255.0ip nat inside
!
interface GigabitEthernet 0/1ip address 1.1.1.1 255.255.255.0ip nat outside
!
ip nat inside source static 192.168.1.20 1.1.1.1 permit-inside
!
ip route 0.0.0.0 0.0.0.0 1.1.1.2
!

华三vSR

#
interface GigabitEthernet1/0port link-mode routeip address 1.1.1.2 255.255.255.0
#
interface GigabitEthernet2/0port link-mode routeip address 100.1.1.2 255.255.255.0
#

动态NAT转换

NAT、NAPT与Easy-IP

组网需求

现有一家公司，内网环境需要能够上外网，已知可用公网IP为1.1.1.5到1.1.1.10

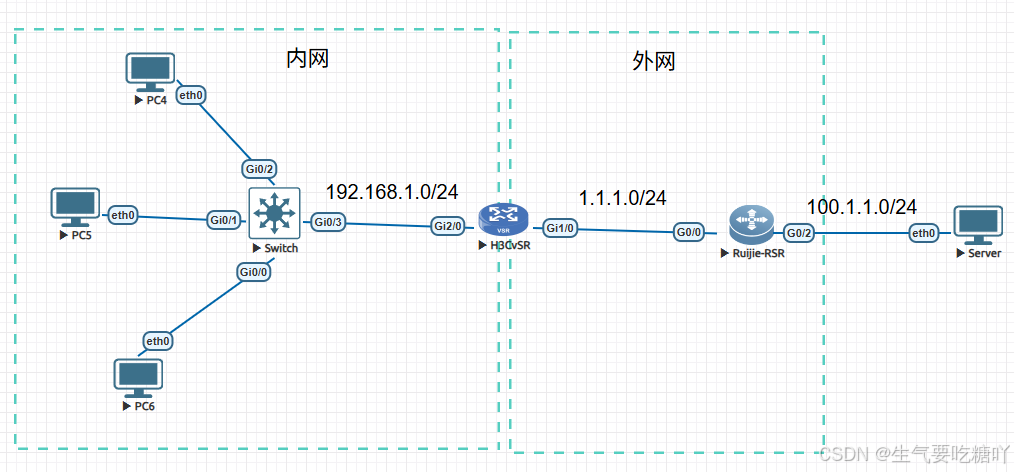

组网拓扑

在这里插入图片描述

配置步骤

  1. 配置设备接口IP实现内网互通，外网互通
  2. 在H3CvSR上配置缺省路由，指向出口下一跳
  3. 在H3CvSR上配置NAT地址池
  4. 在H3CvSR上配置acl放行流量
  5. 在H3CvSR出口上配置NAT，关联ACL与地址池

测试结果

PC4 访问外网

VPCS> ping 100.1.1.184 bytes from 100.1.1.1 icmp_seq=1 ttl=62 time=10.107 ms
84 bytes from 100.1.1.1 icmp_seq=2 ttl=62 time=3.685 ms
84 bytes from 100.1.1.1 icmp_seq=3 ttl=62 time=4.068 ms
84 bytes from 100.1.1.1 icmp_seq=4 ttl=62 time=2.098 ms
84 bytes from 100.1.1.1 icmp_seq=5 ttl=62 time=4.376 ms

PC5 访问外网

VPCS> ping 100.1.1.184 bytes from 100.1.1.1 icmp_seq=1 ttl=62 time=3.268 ms
84 bytes from 100.1.1.1 icmp_seq=2 ttl=62 time=2.838 ms
84 bytes from 100.1.1.1 icmp_seq=3 ttl=62 time=2.861 ms
84 bytes from 100.1.1.1 icmp_seq=4 ttl=62 time=2.950 ms
84 bytes from 100.1.1.1 icmp_seq=5 ttl=62 time=2.614 ms

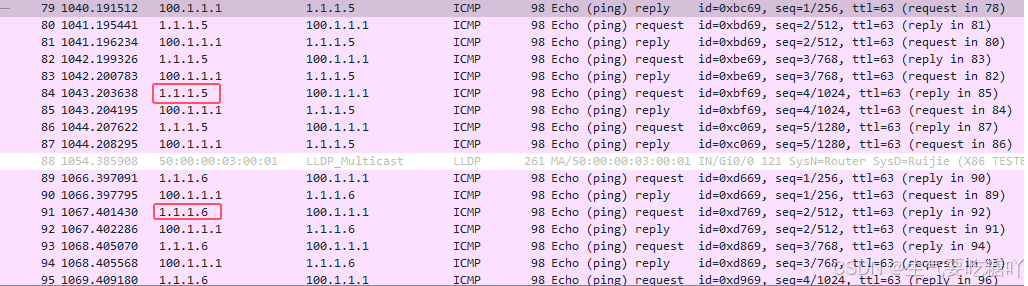

查看抓包结果，发现PC4 IP被转为1.1.1.5，PC5 IP被转为1.1.1.6

在这里插入图片描述

配置文件

  • 配置no-pat表示不进行端口转换，此时仅转换IP，仍然是1:1关系
  • 无no-pat配置表示进行端口转换，即NAPT（网络地址端口转换），此时可将多个内网IP映射到一个公网IP的不同端口，实现1:n，地址池仅需配置一个IP，其它配置不变
  • Easy-IP无需地址池，直接在出接口配置NAT，通过出接口IP进行转换，

NAT配置：华三H3CvSR

#
nat address-group 1address 1.1.1.5 1.1.1.10
#
interface GigabitEthernet1/0ip address 1.1.1.1 255.255.255.0nat outbound name nat address-group 1 no-pat
#
interface GigabitEthernet2/0ip address 192.168.1.1 255.255.255.0
#ip route-static 0.0.0.0 0 1.1.1.2
#
acl basic name natrule 0 permit source 192.168.1.0 0.0.0.255rule 5 deny
#

NAPT配置：华三H3CvSR

#
nat address-group 1address 1.1.1.5 1.1.1.5
#
interface GigabitEthernet1/0ip address 1.1.1.1 255.255.255.0nat outbound name nat address-group 1
#
interface GigabitEthernet2/0ip address 192.168.1.1 255.255.255.0
#ip route-static 0.0.0.0 0 1.1.1.2
#
acl basic name natrule 0 permit source 192.168.1.0 0.0.0.255rule 5 deny
#

Easy-IP配置：华三H3CvSR

interface GigabitEthernet1/0ip address 1.1.1.1 255.255.255.0nat outbound name nat
#
interface GigabitEthernet2/0ip address 192.168.1.1 255.255.255.0
#ip route-static 0.0.0.0 0 1.1.1.2
#
acl basic name natrule 0 permit source 192.168.1.0 0.0.0.255rule 5 deny
#

锐捷RSR

!
interface GigabitEthernet 0/0ip address 1.1.1.2 255.255.255.0
!
interface GigabitEthernet 0/2ip address 100.1.1.2 255.255.255.0
!

NAT Server内网服务器映射

组网需求

现有一内网环境、内网PC需要能够访问外网，并且外网能够访问内网HTTP服务，内网PC可以通过内网IP+公网IP访问HTTP服务

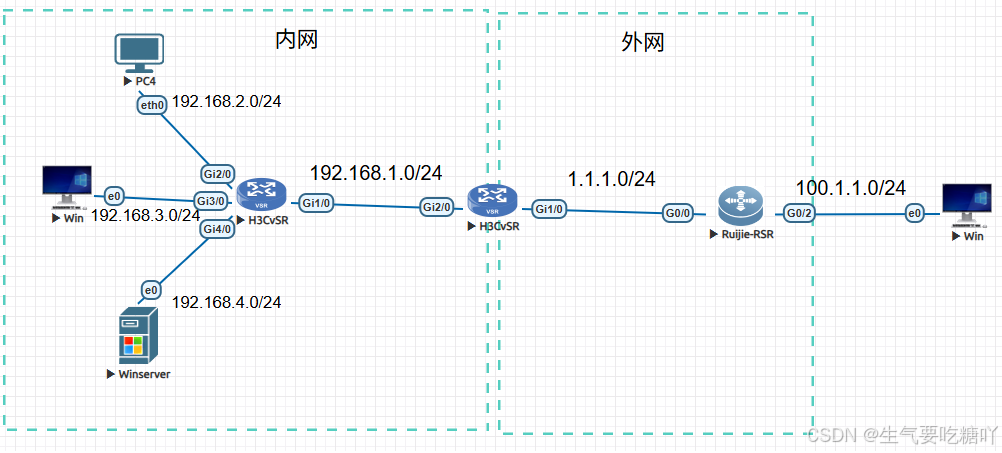

组网拓扑

在这里插入图片描述

配置步骤

  1. 配置设备接口IP实现内网互通，外网互通
  2. Winserver配置提供HTTP服务
  3. 在出口路由器上配置ACL，匹配192.168.1.0/2.0/3.0网段
  4. 在外网口配置Easy-IP关联第三步ACL，实现内网设备访问外网
  5. 外网口配置nat server将内网服务器80端口映射到1.1.1.1，实现外网访问内网服务
  6. 内网口开启NAT回环，实现内网设备通过公网IP访问服务

HTTP服务部署

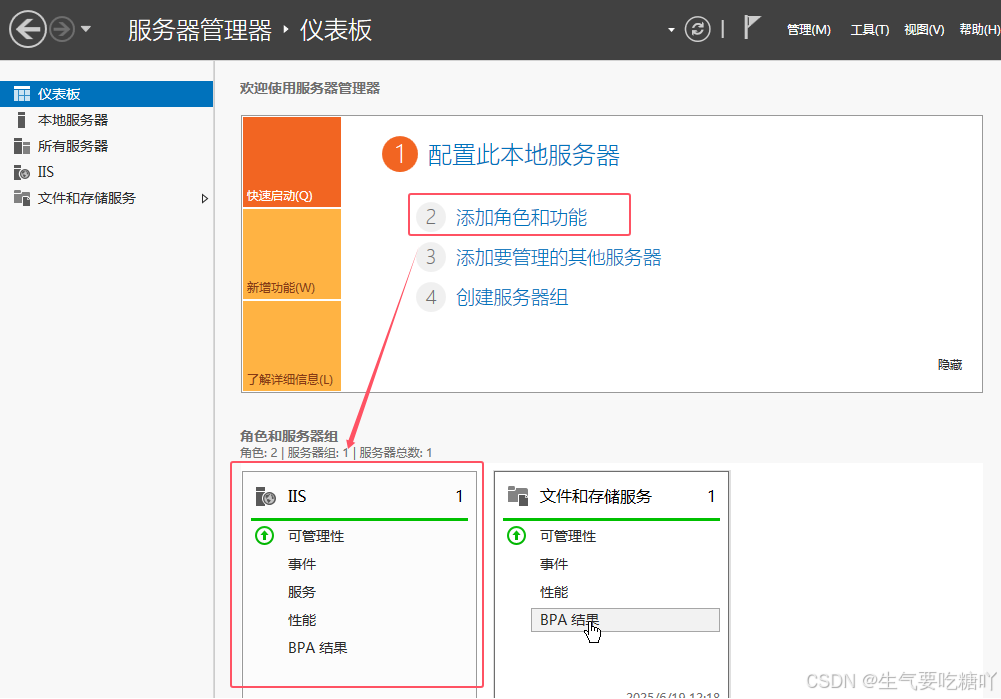

  1. 通过服务器面板安装IIS服务

    在这里插入图片描述

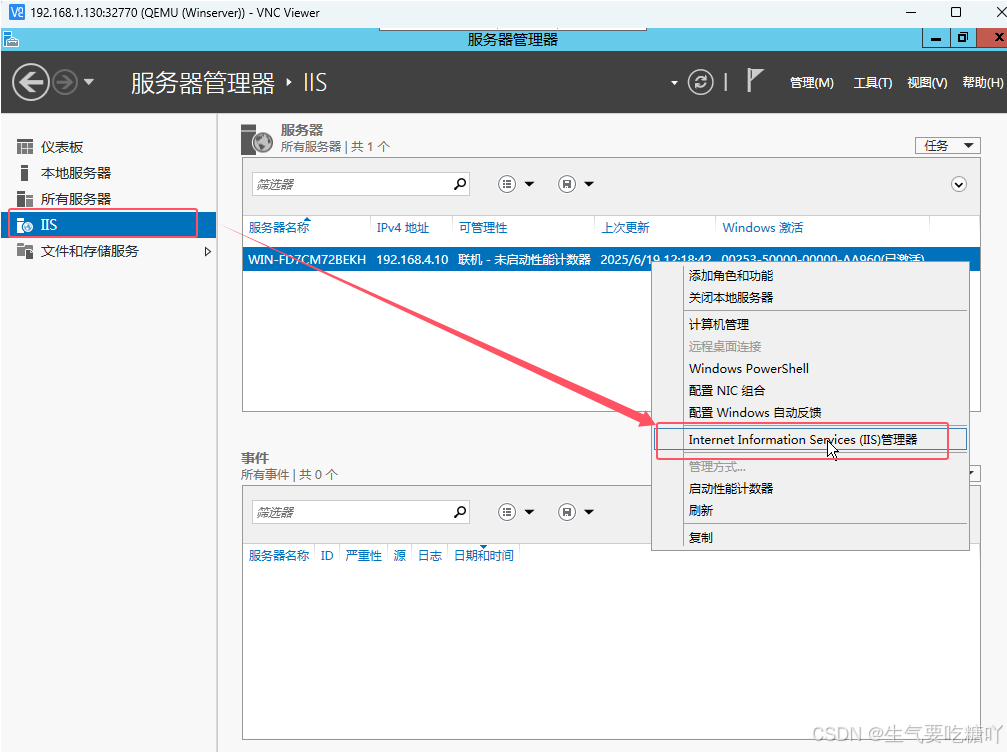

  2. 右键打开IIS管理器

    在这里插入图片描述

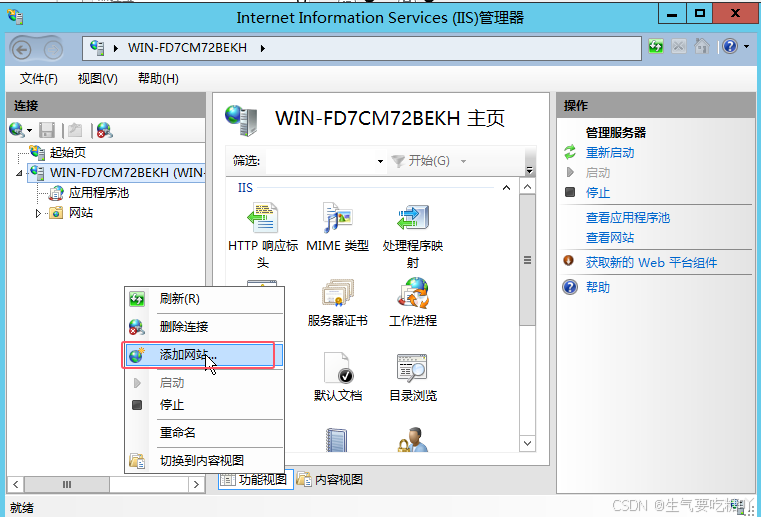

  3. 右键添加网站

    在这里插入图片描述

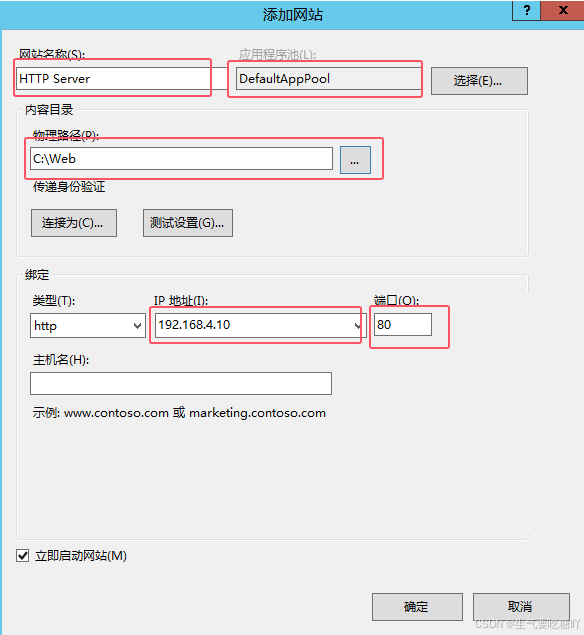

  4. 配置网站名称、应用程序池、物理路径、IP地址、端口

    在这里插入图片描述

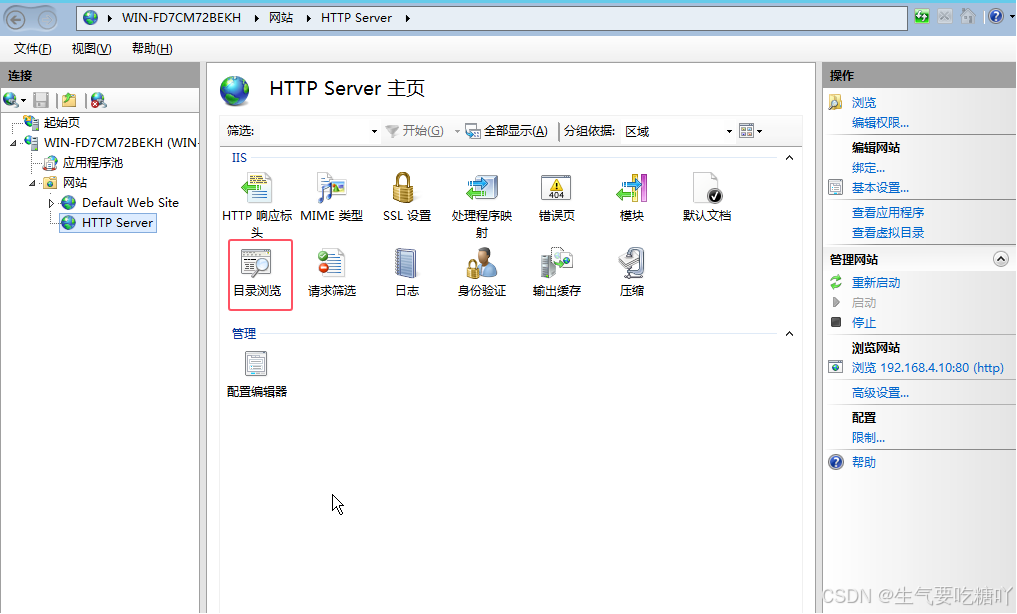

  5. 双击目录浏览

    在这里插入图片描述

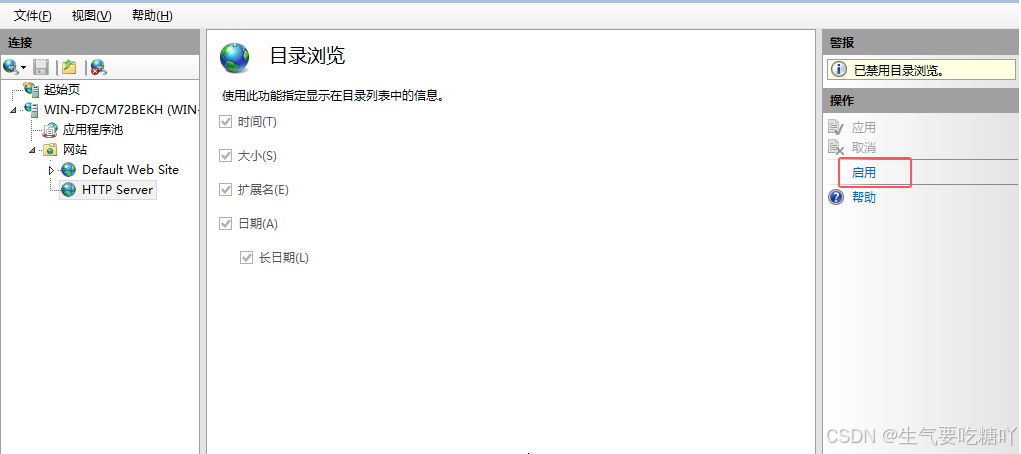

  6. 点击启用

    在这里插入图片描述

  7. 目录下存放index.html默认页面

    在这里插入图片描述

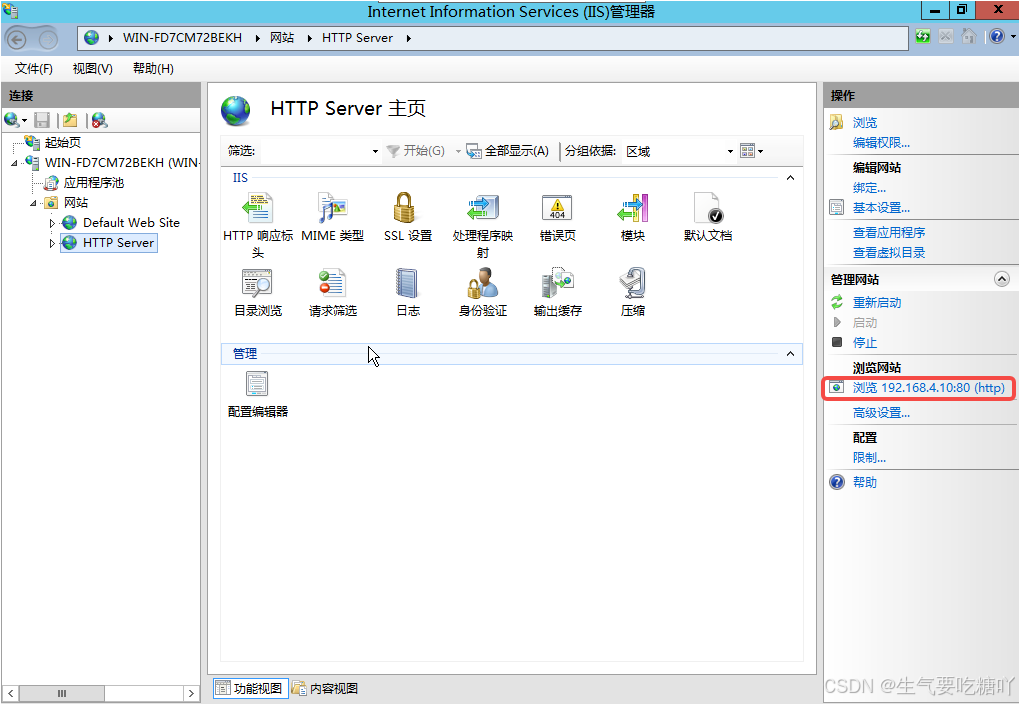

  8. 点击浏览页面进行测试

    在这里插入图片描述

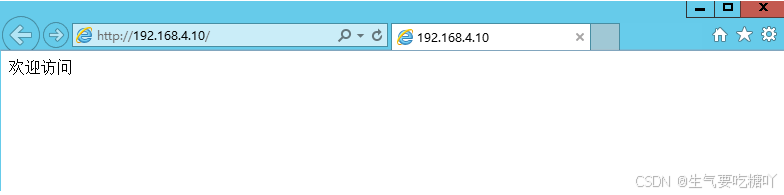

  9. 访问成功

    在这里插入图片描述

测试结果

PC4访问外网

VPCS> ping 100.1.1.184 bytes from 100.1.1.1 icmp_seq=1 ttl=125 time=10.580 ms
84 bytes from 100.1.1.1 icmp_seq=2 ttl=125 time=3.465 ms
84 bytes from 100.1.1.1 icmp_seq=3 ttl=125 time=2.851 ms
84 bytes from 100.1.1.1 icmp_seq=4 ttl=125 time=3.843 ms
84 bytes from 100.1.1.1 icmp_seq=5 ttl=125 time=2.998 ms

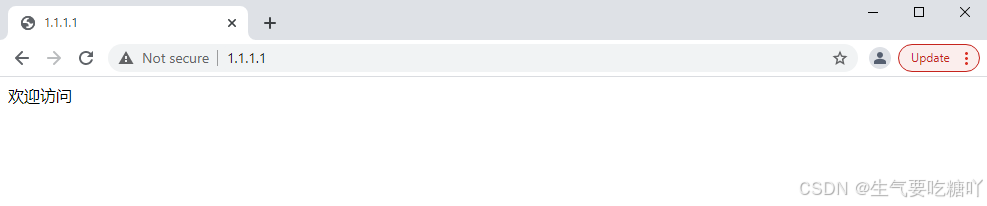

外网与内网访问HTTP服务

在这里插入图片描述

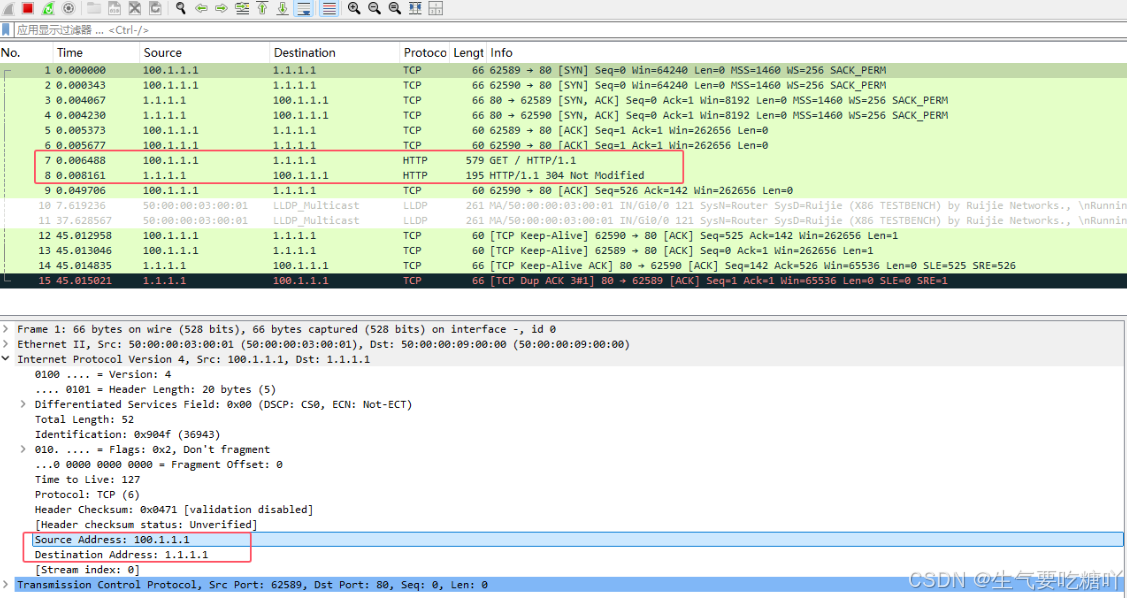

抓取路由器外网口，有HTTP流量，源IP为公网100.1.1.1，目标IP为1.1.1.1，映射了服务器

在这里插入图片描述

抓取路由器内网口，有HTTP流量，源IP为内网192.168.3.5，目标IP为1.1.1.1，映射了服务器

在这里插入图片描述

配置文件

内网路由器H3CvSR

#
interface GigabitEthernet1/0port link-mode routeip address 192.168.1.2 255.255.255.0
#
interface GigabitEthernet2/0port link-mode routeip address 192.168.2.1 255.255.255.0
#
interface GigabitEthernet3/0port link-mode routeip address 192.168.3.1 255.255.255.0
#
interface GigabitEthernet4/0port link-mode routeip address 192.168.4.1 255.255.255.0
#ip route-static 0.0.0.0 0 192.168.1.1
#

出口路由器H3CvSR

#
interface GigabitEthernet1/0ip address 1.1.1.1 255.255.255.0nat outbound name natnat server protocol tcp global 1.1.1.1 80 inside 192.168.4.10 80
#
interface GigabitEthernet2/0ip address 192.168.1.1 255.255.255.0nat hairpin enable
#ip route-static 0.0.0.0 0 1.1.1.2ip route-static 192.168.2.0 24 192.168.1.2ip route-static 192.168.3.0 24 192.168.1.2ip route-static 192.168.4.0 24 192.168.1.2
#
acl basic name natrule 5 permit source 192.168.2.0 0.0.0.255rule 10 permit source 192.168.3.0 0.0.0.255rule 15 permit source 192.168.4.0 0.0.0.255rule 20 deny

外网路由器RSR

!
interface GigabitEthernet 0/0ip address 1.1.1.2 255.255.255.0
!
interface GigabitEthernet 0/2ip address 100.1.1.2 255.255.255.0
!
