408第二季 - 组成原理 - 标志器和加法器

闲聊

认识一下部件

这是多路选择器

然后各种标志记一下：

理解简单小图

无符号数加法

Y上面一个杠是取反的意思

然后举下面的例子

这里我们整加法，所以Sub = 0，多路选择器会选择0

这里sub传给了Cin 所以Cin也是0

然后最低位会传入一个0

画圈圈的1是Cout，是最高位的进位,所以Cout 是1

然后根据书上的公式

CF = 1 有进位，表示溢出

OF = 0，无符号数的OF无意义，想要判断有没有溢出还得看CF，0人在意OF

有符号数加法

过程和结果和无符号数一模一样啊

但判断溢出得看OF了

所以结论是 无符号数看CF ， 有符号数看OF

无符号数减法

多路选择器会选择1

X + Y 会变成 X + Y（取反）

就是这样

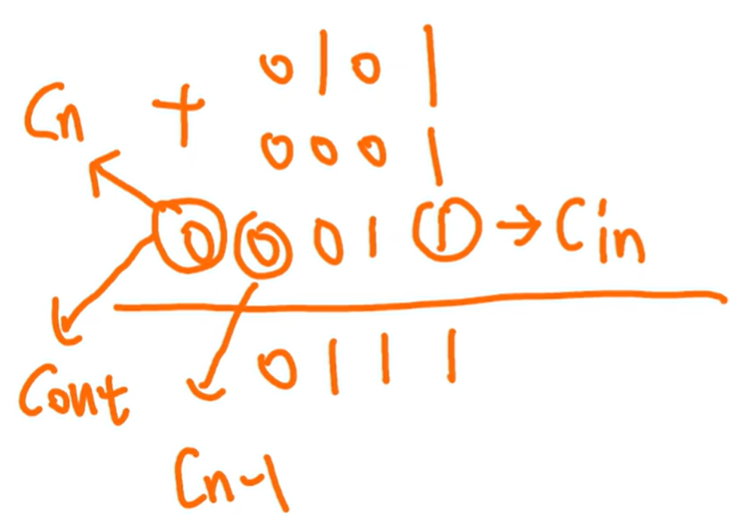

别忘了低位还有个Cin

算出来就是：

然后把标志算一下

然后无符号数只要看CF就行了

先按照人类的视角看一下减的数是  5-14 可以看见根本不够减，所以，CF=1 说明有借位

有符号数减法

过程和结果与上面的一样

OF是0 没有溢出

然后还要极速版，简单看看

题目

1

然后算出结果

a

然后下面是快速的做法

这里 把他们的真值给整出来

一眼就能看出没有溢出  OF = 0

然后 R1  > R2 ,也不会有借位，所以 CF = 0

2

Y 比 X 大啊 ， 有借位的， CF = 1

X - Y 怎么也不可能超出伟大的int类型的范围的 OF = 0

然后题目莫名其妙告诉你了

10 - （-20)  是不会溢出的 所以OF = 0

然后我们着重说一下 CF

这里我们比的大小是看无符号数的机器数的

所以 10 是正数 开头是 0 ，-20是负数 开头是 1

所以这里是 小 - 大 并不是 大 - 小 要注意

CF = 1

原始人方法

先把-20的补码算出来，当然高手都是直接 1*16 + 4 走起的

然后套公式

然后算出来

b
