基于51单片机的温度和液位监测系统（串口传输）

news 来源：原创 2025/6/16 8:37:33

具体实现功能

设计介绍

资料内容

全部内容

资料获取

具体实现功能

具体功能：
（1）检测温度和液位并显示；
（2）可以按键设定报警值，温度或液位超过报警值时声光报警，
（3）温度或液位超过报警值时可以通过串口发送并显示，模拟远程发送功能。

仿真演示视频：

基于51单片机的温度和液位监测系统（串口传输）-仿真视频

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

资料内容

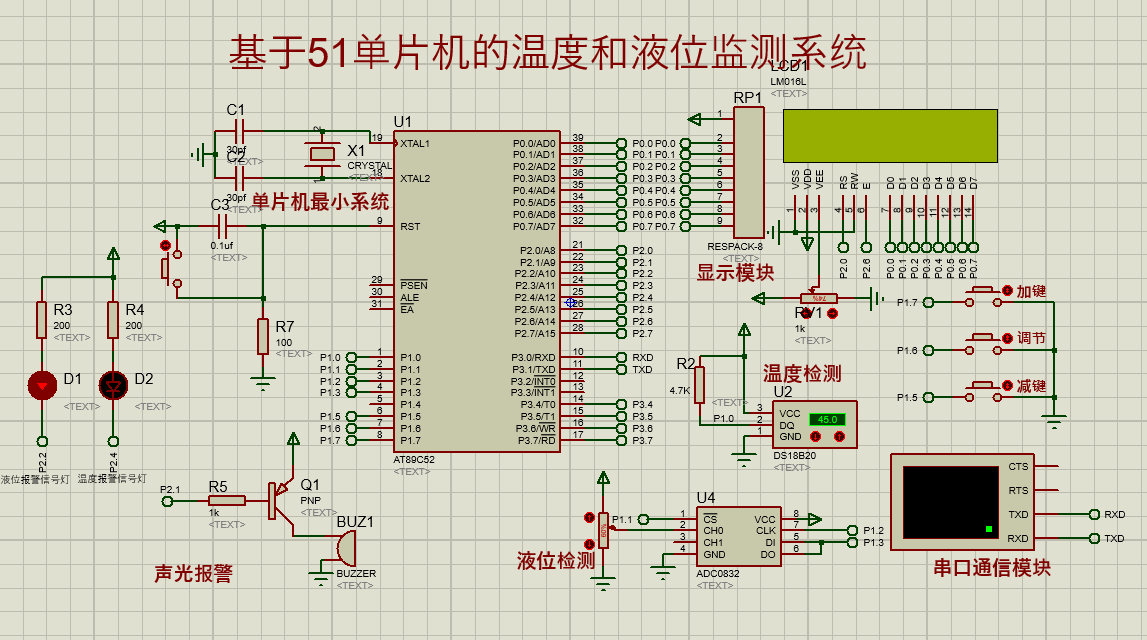

仿真实现（protues8.7）

本设计利用protues8.7软件实现仿真设计，具体如图。

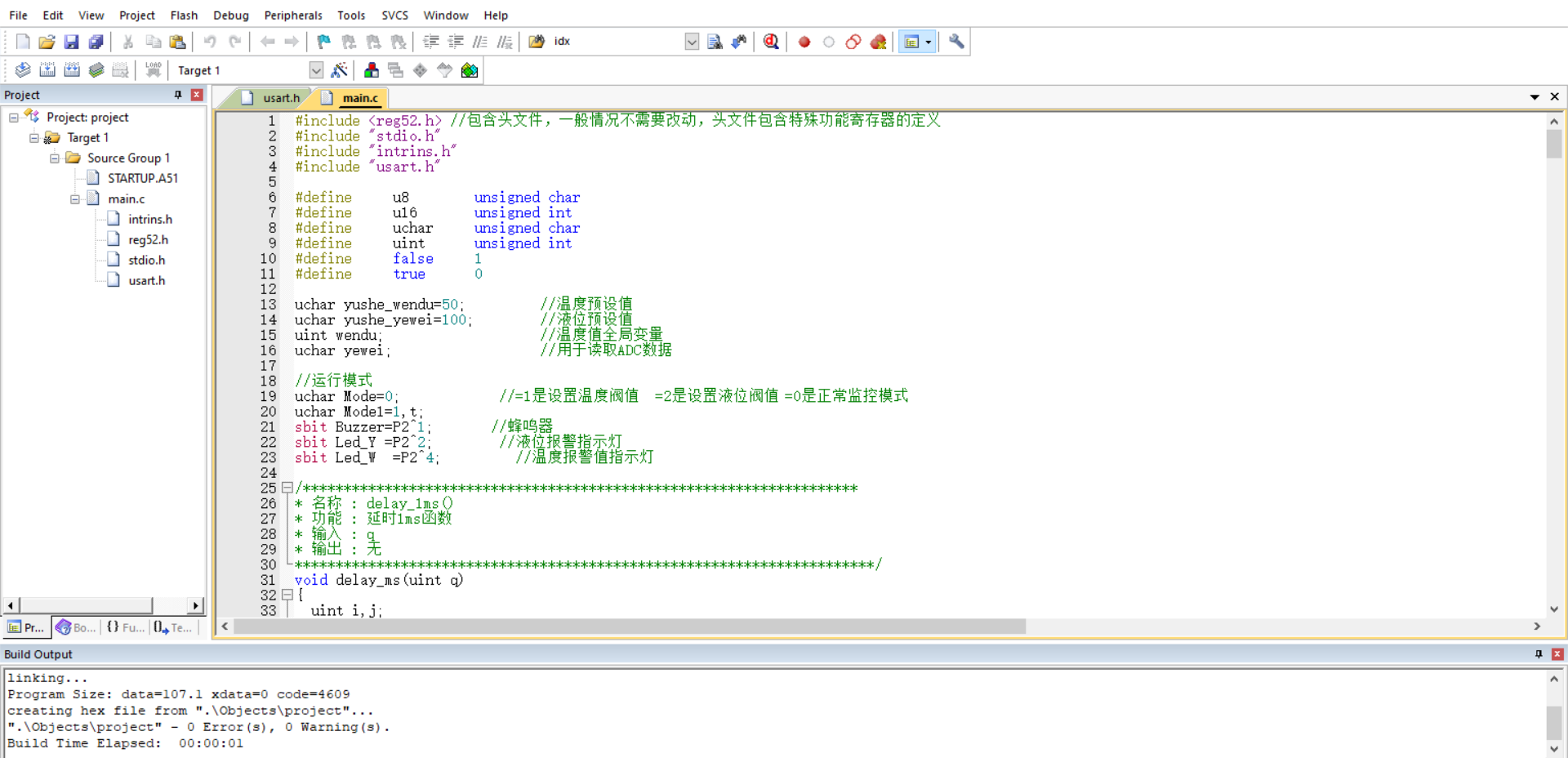

程序（Keil5）

本设计利用KEIL5软件实现程序设计。

主函数如下：

///
void main (void)
{ u8 key;u8 SmokeFlag = false;u8 yewei_cashe;u8 TempFlag = false;u16 wendu_cashe;u8 IntrudeFlag = false;char String[50];char Value[3];Init1602();			  				//调用初始化显示函数UsartInit(); LCD_Write_String(0,0,"System self-test");  //开机界面LCD_Write_String(1,0,"Please wait.....");delay_ms(3000);LCD_Write_String(0,0,"SET T:00   Y:000");  //开机界面LCD_Write_String(1,0,"NOW T:00   Y:000"); while (1)        					//主循环{key=Key_Scan();					//按键扫描yewei=Adc0832(0);				//读取液位值wendu=check_wendu();	  //读取温度值if(key==KEY_SET){Mode++;}switch(Mode)						//判断模式的值{case 0:								//监控模式{Display_1602(yushe_wendu,yushe_yewei,wendu,yewei);  //显示预设温度，预设液位，温度值，液位值if(wendu>=(yushe_wendu*10) && wendu<=800)	  //温度大于等于预设温度值时（为什么是大于预设值*10：因为我们要显示的温度是有小数点后一位，是一个3位数，25.9°C时实际读的数是259，所以判断预设值时将预设值*10）{Led_W=0;		  			//打开温度报警灯if(wendu_cashe != wendu){wendu_cashe = wendu;TempFlag = false;}if(TempFlag == false){sprintf(String,"Temperature Alert Start! Value:%2.1f \r\n",wendu*1.0/10);SendStr(String);TempFlag = true;}}else					  					//温度值小于预设值时{Led_W=1;		  			//关闭报警灯if(TempFlag == true){SendStr("Temperature Alert Stop!\r\n");TempFlag = false;}}	if(yewei>=yushe_yewei)	  //液位值大于等于预设值时{Led_Y=0;		  			//液位指示灯亮if(yewei_cashe != yewei){yewei_cashe = yewei;SmokeFlag = false;}if(SmokeFlag == false){Value[0] = 0x30+yewei/100%10;Value[1] = 0x30+yewei/10%10;Value[2] = 0x30+yewei%10;sprintf(String,"Level Alert Start! Value:%s \r\n",Value);SendStr(String);SmokeFlag = true;}}else					  					//液位值小于预设值时{Led_Y=1;		  			//关掉报警灯if(SmokeFlag == true){SendStr("Level Alert Stop!\r\n");SmokeFlag = false;}}if((wendu>=yushe_wendu*10)||(yewei>=yushe_yewei))	{Buzzer=0;			  		 //蜂鸣器报警打开}else{Buzzer=1;			  		 //蜂鸣器报警关闭}break;}case 1://预设温度模式{SelectPosition(0,7) ;					//指定位置write_com(0x0d);							//阴影闪烁if(key==KEY_ADD)							//加键按下{yushe_wendu++;					    //预设温度值（阀值）加1if(yushe_wendu>=99)			 		//当阀值加到大于等于99时yushe_wendu=99;					 		//阀值固定为99LCD_Write_Char(0,6,yushe_wendu,2) ;//显示预设温度}if(key==KEY_MINUS)				 		//减键按下{if(yushe_wendu<=1)					//当温度上限值减小到1时yushe_wendu=1;          		//固定为1yushe_wendu--;							//预设温度值减一,最小为0LCD_Write_Char(0,6,yushe_wendu,2) ;//显示预设温度}break;			  								//执行后跳出switch}case 2:				//预设液位模式{SelectPosition(0,15) ;				//指定位置	write_com(0x0d);							//打开显示 无光标 光标闪烁if(key==KEY_ADD)							//加键按下{if(yushe_yewei>=255)        //当阀值加到大于等于255时yushe_yewei=254;            //阀值固定为254yushe_yewei++;					    //预设液位值（阀值）加1,最大为255LCD_Write_Char(0,13,yushe_yewei,3) ;//显示预设液位}if(key==KEY_MINUS)						//减键按下{if(yushe_yewei<=1)					//当液位上限值减小到1时yushe_yewei=1;          	//固定为1yushe_yewei--;							//预设温度值减一,最小为0	  LCD_Write_Char(0,13,yushe_yewei,3) ;//显示预设液位}break;}default	:	{write_com(0x38);//屏幕初始化write_com(0x0c);//打开显示 无光标 无光标闪烁Mode=0;			//恢复正常模式break;}}}
}

程序运行结果如图：
