Linux--存储系统探秘：从块设备到inode

news 来源：原创 2025/6/16 7:55:07

想象一下，当你轻轻敲下ls -l命令时，背后正上演着一场精彩绝伦的"数据寻宝记"💎；当你创建或删除文件时，系统底层正在进行着精密的"数字积木游戏"🎮。这些看似简单的操作背后，隐藏着Linux文件系统精心设计的存储架构。

在这篇博客中，你将了解到：

块(Block)：数据存储的基本单位，就像乐高积木一样构建起整个文件世界🧱
分区(Partition)：如何将物理磁盘划分为逻辑独立的存储王国🍰
inode：文件的"基因密码"，记录着所有关键属性信息🧬
目录与文件名：Linux如何巧妙管理(inode, 文件名)的映射关系🗺️

准备好你的"探险装备"🔦，让我们开始这段奇妙的Linux存储系统探索之旅吧！每一段知识都像一颗等待被发现的宝石💎，而你就是那位幸运的寻宝者！

1.“块”的概念

🔍 块(Block)是什么？

想象一下硬盘就像一座巨大的"数据乐高城"🏙️，而"块"就是构建这座城市的最小积木单位！操作系统可不会一块一块地搬积木（那太慢啦🐢），而是一次性搬一整组积木🚚，这就是"块"的精妙之处！

其实硬盘是典型的“块”设备，操作系统读取硬盘数据的时候，其实是不会⼀个个扇区地读取，这样

效率太低，⽽是⼀次性连续读取多个扇区，即⼀次性读取⼀个”块”（block）。

硬盘的每个分区是被划分为⼀个个的”块”。⼀个”块”的⼤⼩是由格式化的时候确定的，并且不可

以更改，最常⻅的是4KB，即连续⼋个扇区组成⼀个 ”块”。”块”是⽂件存取的最⼩单位。

[ljh@lijunhua-allcloud stdio]$ stat main.c
File: 'main.c'
Size: 488    Blocks: 8    IO Block: 4096    regular file
Device: fd01h/647694    Inode: 1052007    Links: 1
Access: (0664/-rw-rw-r--)   Uid: (1000/    whb)   Gid: (1000/    whb)
Access: 2024-10-25 22:15:52.909616443 +0800
Modify: 2024-10-17 19:06:11.139423737 +0800
Change: 2024-10-17 19:06:11.139423737 +0800
Birth: -

看这个有趣的stat命令输出🔍：

文件大小只有488字节📏，但却占用了8个Blocks！
每个Block大小是4096字节（4KB）🧩
就像把一个小玩具放进大箱子📦，虽然浪费了点空间，但搬运效率大大提高🚀

🧮 块的寻址魔法注意：

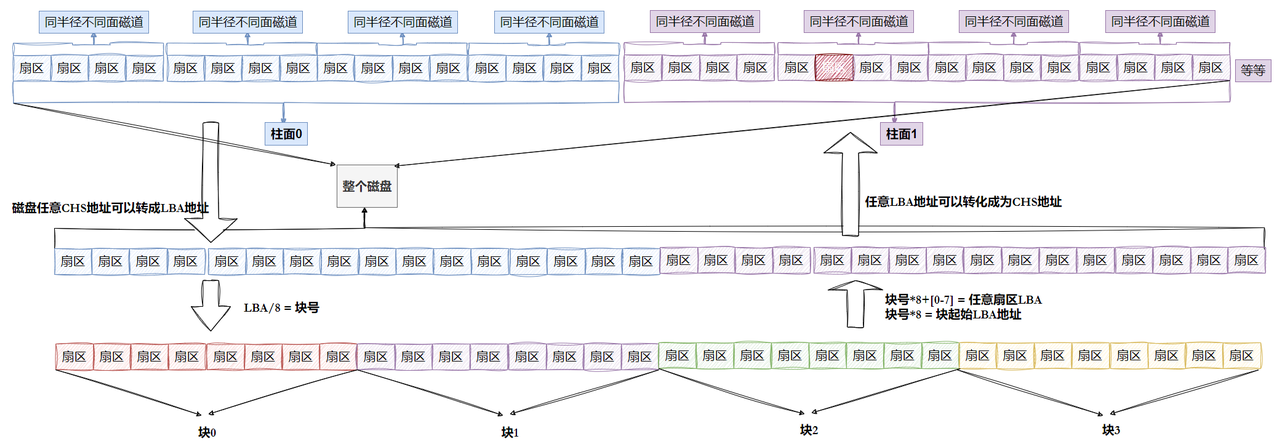

磁盘就是⼀个三维数组，我们把它看待成为⼀个"⼀维数组"，数组下标就是LBA，每个元素都是扇区

每个扇区都有LBA，那么8个扇区⼀个块，每⼀个块的地址我们也能算出来。

块号 = LBA/8

LBA=块号*8 + n. (n是块内第⼏个扇区）

🌟 为什么要有块？

效率之王👑：一次性读取多个扇区，就像用购物车🛒而不是手提篮买东西

空间管理大师🧙♂️：即使文件很小，也至少占用一个块，就像最小包装单位

系统基石🏗️：所有文件操作最终都要落实到块的操作

💡 小贴士：块大小在格式化时就确定了，就像乐高积木的规格，一旦确定就不能轻易改变哦！

2.“分区”的概念

🎂 什么是磁盘分区？

想象你的硬盘是一个超大的生日蛋糕🎂，分区就像把这个蛋糕切成几块：

Windows世界：C盘、D盘、E盘...就像把蛋糕切成几块分给不同朋友🍰

Linux世界：虽然也是切蛋糕，但我们用更优雅的"文件式"管理方式📁

🔧 分区的本质

分区实际上是对硬盘进行"高级格式化"✨：

物理层面：在蛋糕上划出分界线

逻辑层面：为每块蛋糕准备不同的盘子（文件系统）

# 查看磁盘分区情况的魔法命令🔮
sudo fdisk -l
Disk /dev/sda: 500GB
Device     Boot     Start       End   Sectors  Size Id Type
/dev/sda1  *         2048   1026047   1024000  500M 83 Linux
/dev/sda2         1026048 976771071 975745024 465.3G 8e Linux LVM

🧮 柱面：分区的"最小计量单位"

硬盘就像由无数个"柱面甜甜圈"🍩堆叠而成的圆柱体：

柱面编号：每个甜甜圈都有唯一编号

分区规划：只需要记录起始和结束的甜甜圈编号

💡 专业小知识：

知道起始柱面号 + 每个柱面的扇区数 = 就能计算出LBA范围！
这就像知道蛋糕切块的起止位置就能算出这块有多大📏

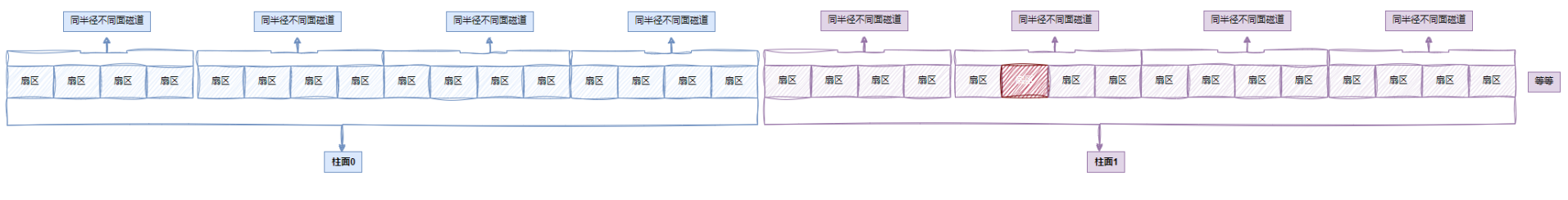

我们可以利⽤参考柱⾯号码的⽅式来进⾏分区，其本质就是设置每个区的起始柱⾯和结束柱⾯号码。此时我们可以将硬盘上的柱⾯（分区）进⾏平铺，将其想象成⼀个⼤的平⾯，如下图所⽰：

3.“inode”的概念

📌 文件的双重身份：数据+属性

在Linux世界里，每个文件都像一位公民👤，拥有：

身体（文件数据）💾

身份证（文件属性）🆔

之前我们说过⽂件=数据+属性，我们使⽤ ls -l 的时候看到的除了看到⽂件名，还能看到⽂件元

数据（属性）。

# ls -l
总⽤量 12
-rwxr-xr-x. 1 root root 7438 "9⽉ 13 14:56" a.out
-rw-r--r--. 1 root root 654 "9⽉ 13 14:56" test.c

每⾏包含7列：

• 模式

• 硬链接数

• ⽂件所有者

• 组

• ⼤⼩

• 最后修改时间

• ⽂件名

ls -l读取存储在磁盘上的⽂件信息，然后显⽰出来

🔍 inode：文件的"基因库"

这个信息除了通过这种⽅式来读取，还有⼀个stat命令能够看到更多信息

[root@localhost linux]# stat test.c
File: "test.c"
Size: 654 Blocks: 8 IO Block: 4096 普通⽂件
Device: 802h/2050d Inode: 263715 Links: 1
Access: (0644/-rw-r--r--) Uid: ( 0/ root) Gid: ( 0/ root)
Access: 2017-09-13 14:56:57.059012947 +0800
Modify: 2017-09-13 14:56:40.067012944 +0800
Change: 2017-09-13 14:56:40.069012948 +0800

到这我们要思考⼀个问题，⽂件数据都储存在”块”中，那么很显然，我们还必须找到⼀个地⽅储存

⽂件的元信息（属性信息），⽐如⽂件的创建者、⽂件的创建⽇期、⽂件的⼤⼩等等。这种储存⽂件元信息的区域就叫做inode，中⽂译名为”索引节点”。

[ljh@lijunhua-alicloud stdio]$ ls -li
total 16
1052669 -rw-rw-r-- 1 ljh ljh 225 Oct 17 19:09
1052007 -rw-rw-r-- 1 ljh ljh 488 Oct 17 19:06
1052661 -rw-rw-r-- 1 ljh ljh 1496 Oct 17 19:11
1052662 -rw-rw-r-- 1 ljh ljh 447 Oct 17 18:53

每⼀个⽂件都有对应的inode，⾥⾯包含了与该⽂件有关的⼀些信息。为了能解释清楚inode，我们需要是深⼊了解⼀下⽂件系统。

🧬 inode数据结构解剖

inode就像文件的"DNA序列"🧬，在ext2文件系统中是这样定义的：

struct ext2_inode {__le16  i_mode;       /* File mode */__le16  i_uid;        /* Low 16 bits of Owner Uid */__le32  i_size;       /* Size in bytes */__le32  i_atime;      /* Access time */__le32  i_ctime;      /* Creation time */__le32  i_mtime;      /* Modification time */__le32  i_dtime;      /* Deletion Time */__le16  i_gid;        /* Low 16 bits of Group Id */__le16  i_links_count;/* Links count */__le32  i_blocks;     /* Blocks count */__le32  i_flags;      /* File flags */union {struct {__le32  l_i_reserved1;} linux1;struct {__le32  h_i_translator;} hurd1;struct {__le32  m_i_reserved1;} masix1;} osd1;              /* OS dependent 1 */__le32  i_block[EXT2_N_BLOCKS];/* Pointers to blocks */__le32  i_generation; /* File version (for NFS) */__le32  i_file_acl;  /* File ACL */__le32  i_dir_acl;   /* Directory ACL */__le32  i_faddr;     /* Fragment address */union {struct {__u8   l_i_frag;    /* Fragment number */__u8   l_i_fsize;   /* Fragment size */__u16  i_pad1;__le16  l_i_uid_high;   /* these 2 fields */__le16  l_i_gid_high;   /* were reserved2[0] */__u32  l_i_reserved2;} linux2;struct {__u8   h_i_frag;    /* Fragment number */__u8   h_i_fsize;   /* Fragment size */__le16  h_i_mode_high;__le16  h_i_uid_high;__le16  h_i_gid_high;__le32  h_i_author;} hurd2;struct {__u8   m_i_frag;    /* Fragment number */__u8   m_i_fsize;   /* Fragment size */__u16  m_pad1;__u32  m_i_reserved2[2];} masix2;} osd2;              /* OS dependent 2 */
};/** Constants relative to the data blocks*/
#define EXT2_NDIR_BLOCKS    12
#define EXT2_IND_BLOCK      EXT2_NDIR_BLOCKS
#define EXT2_DIND_BLOCK     (EXT2_IND_BLOCK + 1)
#define EXT2_TIND_BLOCK     (EXT2_DIND_BLOCK + 1)
#define EXT2_N_BLOCKS       (EXT2_TIND_BLOCK + 1)备注: EXT2_N_BLOCKS = 15

💡 关于inode的冷知识

唯一标识：每个inode号在分区内是唯一的，就像身份证号👤，Linux下，保存⽂件属性的集合叫做inode，⼀个⽂件，⼀个inode，inode内有⼀个唯⼀的标识符，叫做inode号。

固定大小：通常128或256字节，无论文件内容多大，任何⽂件的内容⼤⼩可以不同，但是属性⼤⼩⼀定是相同的。

内容分离：文件名不在inode中！它存储在目录文件里📁

到⽬前为⽌，相信⼤家还有两个问题：

1. 我们已经知道硬盘是典型的“块”设备，操作系统读取硬盘数据的时候，读取的基本单位

是”块”。“块”⼜是硬盘的每个分区下的结构，难道“块”是随意的在分区上排布的吗？那要怎

么找到“块”呢？

2. 还有就是上⾯提到的存储⽂件属性的inode，⼜是如何放置的呢？

⽂件系统就是为了组织管理这些的！！

知道的小伙伴可以在评论区讨论一下，不知道的小伙伴也没关系，下一篇博客立马向你解释！！！
