【性能调优系列】如何分析火焰图

如何分析火焰图

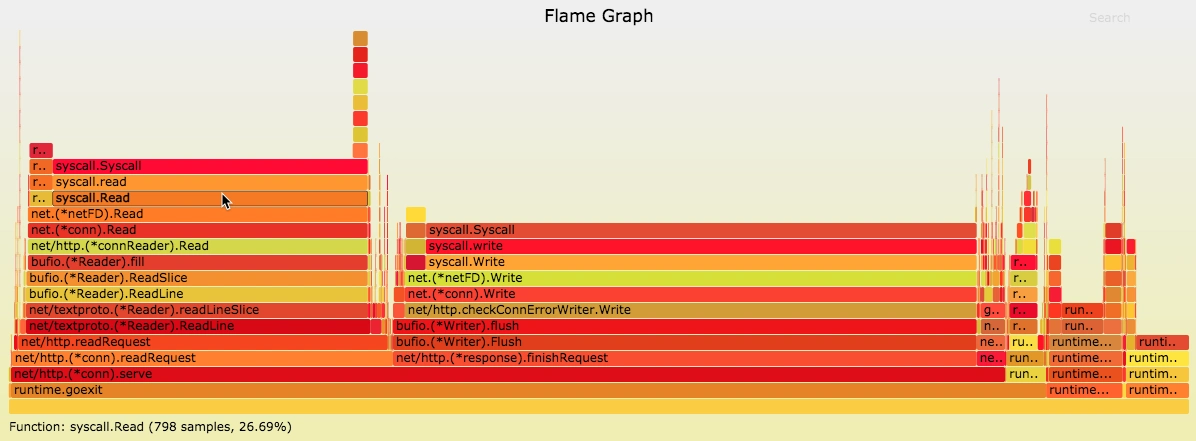

火焰图(Flame Graph)是一种可视化性能分析工具，用于展示程序中函数调用栈及其耗时情况。

基本阅读方法

1. Y 轴（垂直方向）：表示调用栈深度，每一层代表一个函数调用，顶层是正在执行的函数，下方是它的调用者。

2. X 轴（水平方向）：表示时间消耗，宽度越宽表示占用 CPU 时间越长。注意 X 轴不是时间顺序，而是按字母顺序排列的。

3. 颜色：通常没有特定含义，只是为了区分不同函数块。在这个图中，颜色似乎是根据函数名哈希生成的。


关键观察点

1. 最宽的函数块：

   • run (gevent/threadpool.py:195) 占据了 83.37%的时间，这是主要的性能瓶颈
   • 相关的调用链包括get、wait和acquire_with_timeout，都是线程池操作

2. HTTP 请求处理：

   • wsgi_app和dispatch_request等 Flask 相关的处理占用了约 9%的时间
   • 包含了一些 HTTP 请求处理、路由分发等操作

3. 数据库操作：

   • 可以看到多个 SQLAlchemy 相关的调用，如execute、_iter等
   • 这些操作通常出现在处理 ORM 查询时

4. 工作流处理：

   • 有多个workflow相关的函数调用，如_run_node、_run_parallel_node等
   • 这些可能与应用程序的业务逻辑相关

性能优化建议

1. 线程池瓶颈：

   • 83%的时间花在线程池操作上，这是最大的优化点
   • 考虑是否线程池大小设置不合理
   • 检查是否有线程阻塞或锁竞争问题

2. 数据库优化：

   • 检查频繁执行的 SQL 查询是否可以优化
   • 考虑添加适当的数据库索引
   • 评估是否有 N+1 查询问题

3. HTTP 请求：

   • 检查是否有外部 API 调用可以并行化或缓存
   • 评估网络延迟是否成为瓶颈

4. 业务逻辑：

   • 检查工作流处理(workflow)部分是否有优化空间
   • 考虑将部分计算密集型任务异步化

使用技巧

1. 点击函数块可以放大查看该函数及其调用栈的详细信息
2. 搜索功能可以快速定位特定函数
3. 悬停在函数块上可以看到具体的时间占比和样本数
