Linux--磁盘寻址：从 CHS 到 LBA 的深度解码之旅

引言：文件系统的核心作用

在Linux操作系统中，文件系统如同城市的交通网络，默默支撑着数据的有序流动与存储。Ext系列文件系统作为Linux世界的中流砥柱，从1992年的Ext1发展到如今的Ext4，其设计哲学和技术实现值得我们深入探究。

本文将带您系统性地理解：

✅ 磁盘物理结构：CHS与LBA寻址方式的演进与转换
✅ Ext核心架构：超级块、inode、数据块的协同工作机制
✅ 文件操作本质：分区格式化、路径解析、挂载卸载的底层原理
✅ 连接机制：软硬链接的实现差异与实际应用场景

为什么需要理解Ext文件系统？

"理解文件系统，就是理解Linux如何与世界对话"

现代计算环境中，虽然SSD等新型存储设备逐渐普及，但机械磁盘的物理特性仍然是理解文件系统设计的基石。通过本专题，您将获得：

• 诊断文件系统问题的能力

• 优化存储性能的理论依据

• 深入理解Linux文件管理机制

• 为学习现代文件系统（如Btrfs/XFS）打下基础

专题亮点

本专题将采用自底向上的分析方法：

1. 硬件层：解析磁盘的物理结构（柱面/磁头/扇区）与逻辑块寻址（LBA）

2. 系统层：详解Ext2/3/4的文件系统布局与元数据管理

3. 应用层：演示分区、挂载、连接等操作的实际效果

我们特别准备了交互式示意图和命令行实操示例，帮助您将抽象概念转化为实际认知。

准备好开始这段探索之旅了吗？让我们首先从磁盘的物理结构入手...

思考题：当您执行ls -l命令时，系统实际发生了多少层次的数据访问？

1.从磁盘到机房：揭秘数据存储的物理世界

引言：数据是如何被"关"在机器里的？

当我们每天刷手机、用电脑时，那些照片、视频和文档究竟被存在哪里？它们又是如何被快速找到的？今天，我们将打开计算机世界的"潘多拉魔盒"，从最小的存储单元开始，层层揭开磁盘、服务器、机柜、机房这四大物理载体的神秘面纱。

🔍 趣味事实：你发送的每一条微信消息，都要在这四个"房间"里完成一次长途旅行！

---

一、硬件世界

1. 磁盘：数据的终极牢笼

计算机世界唯一的"机械运动员"

• 本质：数据的物理存储介质

• 核心特点：

  • 🐢 慢速选手：机械硬盘读写速度（100MB/s）只有内存（50GB/s）的1/500

  • 🏦 存储富豪：1TB容量仅需200元，相当于每GB只要2毛钱

  • 🧲 磁铁艺术家：用磁粉的N/S极记录0和1（就像微型指南针）

磁盘的奇妙物理结构

        [磁盘解剖图]┌─────────────────┐│  盘片(Platter)  │ ← 像CD一样旋转（7200转/分钟）├─────────────────┤│    磁头(Head)   │ ← 悬浮在盘片上方3纳米（比头发细万倍）└─────────────────┘

💡 冷知识：如果把磁盘磁头放大到飞机大小，它距离盘片的高度相当于飞机离地2厘米超低空飞行！

---

2. 服务器：数据的疯狂加工厂

24小时不眠的"数字工人"

# 查看Linux服务器身份的"身份证"
$ lscpu | grep "Model name"
Model name:          Intel(R) Xeon(R) Gold 6248R CPU @ 3.00GHz

• 核心能力：

  • ⚡ 每秒执行数百亿次计算

  • 💾 同时管理数十个磁盘

  • 🌐 处理成千上万的网络请求

服务器进化史

类型	体积	典型用途	功耗
塔式服务器	像PC主机	小微企业	300W
机架服务器	微波炉大小	数据中心	500W
刀片服务器	像书本薄	云计算	800W

🛠️ 运维日常：当服务器硬盘故障时，热插拔设计让我们像换弹匣一样更换磁盘！

---

3. 机柜：服务器的钢铁公寓

19英寸的标准化豪宅

[标准42U机柜示意图]
┌───────────────────────┐
│  1U: 网络交换机          │ ← 顶层"门卫"
├───────────────────────┤
│  10-20U: 服务器集群      │ ← "打工人"集中营
├───────────────────────┤
│  30U: 存储设备           │ ← "仓库管理员"
├───────────────────────┤
│  42U: UPS电源            │ ← "应急发电机"
└───────────────────────┘

• 关键参数：

  • 1U = 4.45cm（约两罐可乐的高度）

  • 标准机柜可承载600kg重量

  • 每台机柜年耗电≈一个家庭全年用电量

机柜里的"艺术品"

• 理线大师的杰作：

  • 网线像瀑布一样整齐排列

  • 光纤弯曲半径必须>3cm

  • 不同颜色线缆区分业务（红=紧急，蓝=普通）

---

4. 机房：数字时代的大教堂

价值上亿的"数据神殿"

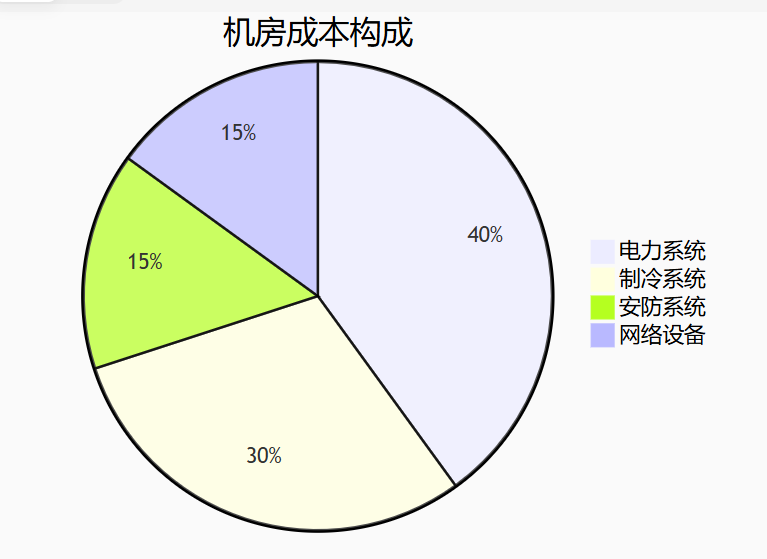

核心系统矩阵：

机房的极致设计

• ❄️ 制冷黑科技：

  • 阿里巴巴张北数据中心利用自然风冷

  • 微软将服务器沉入海底（Project Natick）

• 🔌 电力备份：

  • 双路市电 + 柴油发电机 + 巨型蓄电池

  • 足以支撑满载运行48小时

🌍 全球之最：谷歌在全球有23个数据中心，每天处理35亿次搜索请求，相当于每秒处理4万次查询！

---

四层架构的协同之美

当你在浏览器输入网址时：

1. 机房接收请求 → 2. 分配机柜资源 → 3. 调度服务器处理 → 4. 磁盘读取数据
   这个过程中，四层架构就像精密钟表的齿轮，默契配合完成每次数据服务。

二、磁盘

2.1磁盘的物理结构

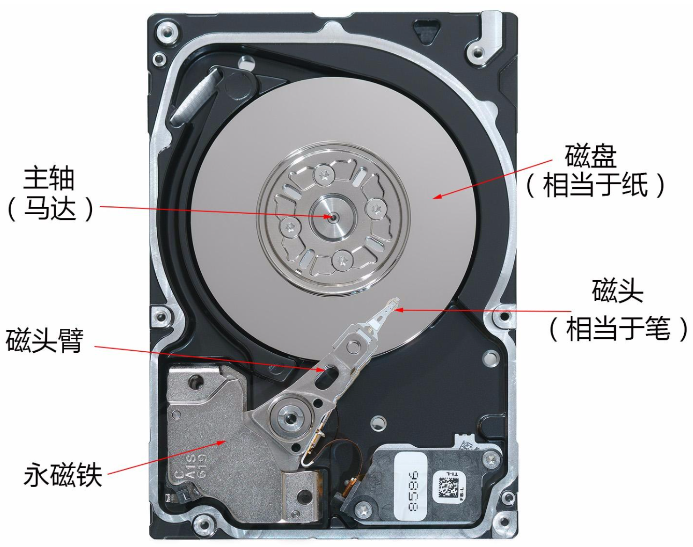

上面我简单介绍了一下几种硬件，现在我们搬出今天的主角：磁盘

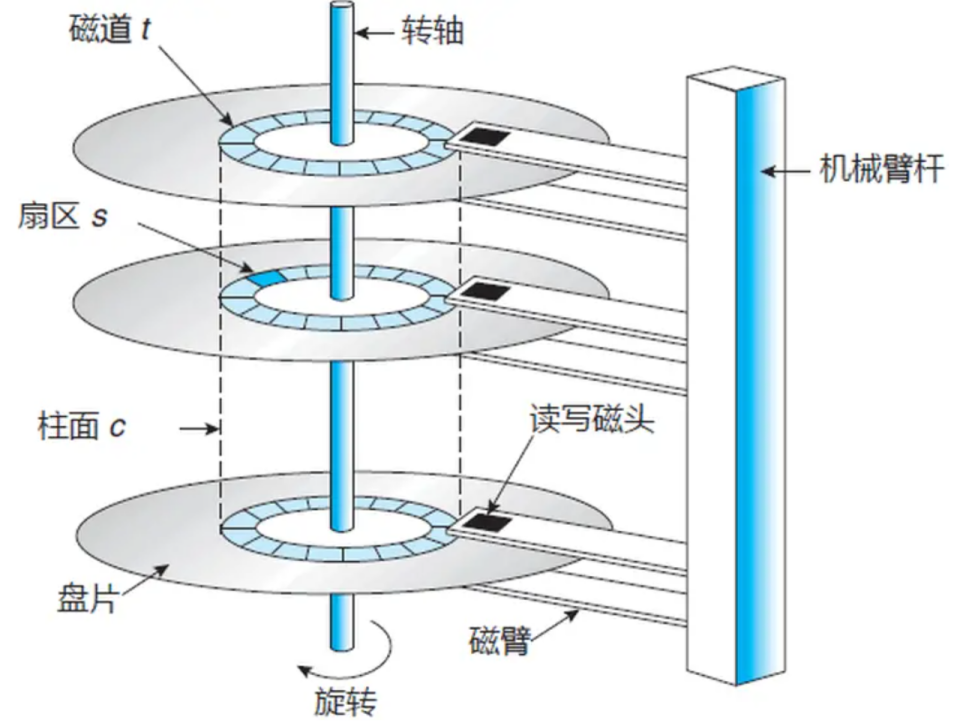

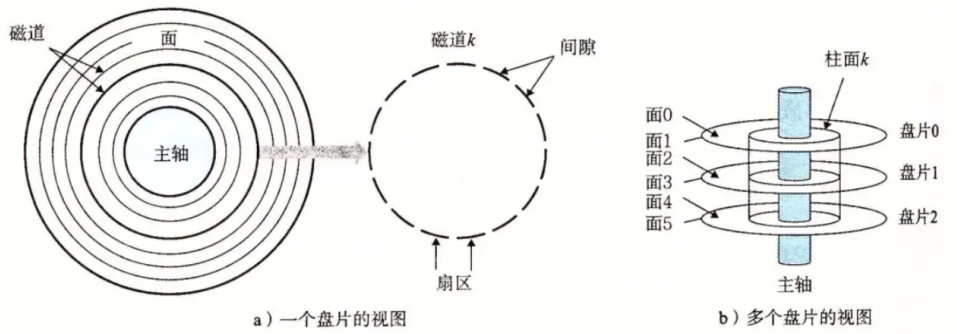

下图是一个常见的磁盘

2.2磁盘的存储结构语CHS寻址

在理解磁盘如何定位数据前，我们需要认识四个核心物理概念：

1. 扇区（Sector）

   • 磁盘存储的基本单位（通常512字节或4K字节）

   • 如同书本中的"字词"，是读写的最小数据块

2. 磁头（Head）

   • 每个盘片配有两个磁头（上下表面）

   • 相当于"读写字的手指"，悬浮在盘片上方3-5纳米

3. 磁道（Track）

   • 单个盘面上的同心圆轨道

   • 类似黑胶唱片的纹路，但密度高出百万倍

4. 柱面（Cylinder）

   • 所有盘面上相同半径的磁道组成的虚拟圆柱

   • 磁头组在柱面间移动时保持同步

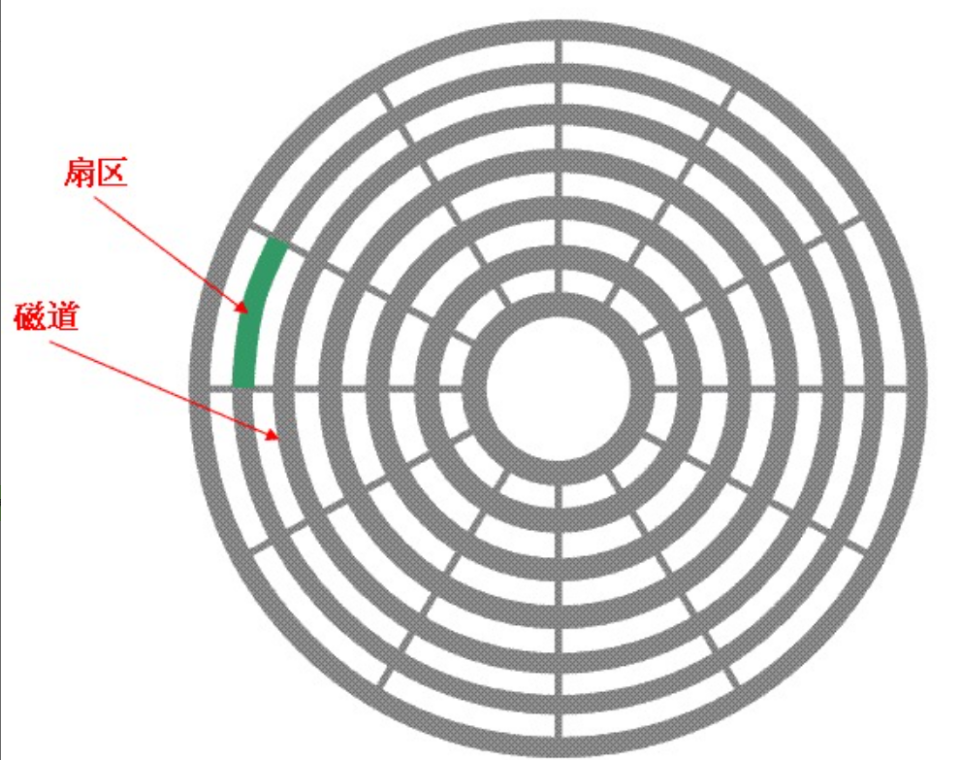

先拿单个磁片来看，数据存储在磁片上是以扇区为单位的。

所以如何定位一个扇区呢？

定位一个扇区需要三步操作：

1. 定位磁头（Head）
   选择要读写的盘面（如选择第3个磁头）

2. 定位柱面（Cylinder）
   移动磁头组到指定半径位置（如第100号柱面）

3. 定位扇区（Sector）
   等待磁盘旋转到目标扇区（如第25号扇区）

那么这就是CHS地址寻址，CHS是他们三个的首字母。

💡 关键特性：

• 所有磁头同步移动（选中一个柱面即选中所有盘面的同半径磁道）

• 扇区编号从1开始（柱面和磁头编号从0开始）

• 早期BIOS限制：最大支持8GB磁盘（CHS参数用24bit存储）

这种三维坐标式的寻址方式，完美映射了磁盘的物理结构，为后续LBA逻辑寻址奠定了基础。

⽂件 = 内容+属性 都是数据，⽆⾮就是占据那⼏个扇区的问题！能定位⼀个扇区了，能不能定位多个扇区呢？

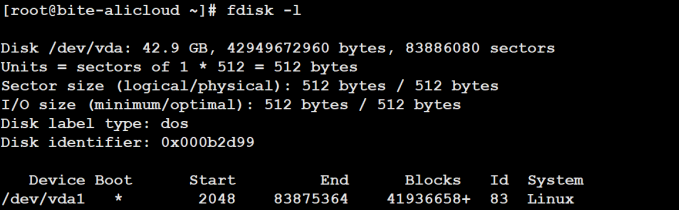

这里的sectors就是该文件对应的扇区数。

• 扇区是从磁盘读出和写入信息的最小单位，通常大小为 512 字节。
• 磁头（head）数：每个盘片一般有上下两面，分别对应 1 个磁头，共 2 个磁头
• 磁道（track）数：磁道是从盘片外圆往内圈编号 0 磁道，1 磁道…，靠近主轴的同心圆用于停靠磁头，不存储数据
• 柱面（cylinder）数：磁道构成柱面，数量上等同于磁道个数
• 扇区（sector）数：每个磁道都被切分成很多扇形区域，每道的扇区数量相同
• 圆盘（platter）数：就是盘片的数量
• 磁盘容量 = 磁头数 × 磁道 (柱面) 数 × 每道扇区数 × 每扇区字节数
• 细节：传动臂上的磁头是共进退的 (这点比较重要，后面会说)

柱⾯（cylinder），磁头（head），扇区（sector），显然可以定位数据了，这就是数据定位(寻址)⽅式之⼀，CHS寻址⽅式。

CHS寻址

对早期的磁盘⾮常有效，知道⽤哪个磁头，读取哪个柱⾯上的第⼏扇区就可以读到数据了。

但是CHS模式⽀持的硬盘容量有限，因为系统⽤8bit来存储磁头地址，⽤10bit来存储柱⾯地

址，⽤6bit来存储扇区地址，⽽⼀个扇区共有512Byte，这样使⽤CHS寻址⼀块硬盘最⼤容量

为256 * 1024 * 63 * 512B = 8064 MB(1MB = 1048576B)（若按1MB=1000000B来算就是

8.4GB）

2.3从磁带到LBA：磁盘寻址的逻辑抽象

2.3.1 磁带启示录：线性存储的原始模型

磁带大家都见过吧，没见过也没关系。

想象一下老式磁带机的运作方式：

[磁带线性结构示意图]
┌───┬───┬───┬───┬───┐
│ 0 │ 1 │ 2 │ 3 │...│ ← 每个编号代表一个存储单元
└───┴───┴───┴───┴───┘

• 核心特性：

  • 数据严格按顺序排列

  • 通过线性位移定位数据（如"快进到第1000个单元"）

  • 访问模式完全串行

💡 关键启发：虽然磁盘是随机访问设备，但其底层可抽象为"卷曲的磁带"

2.3.2 磁盘的三维到一维转换

物理现实：传动臂上的磁头是共进退的

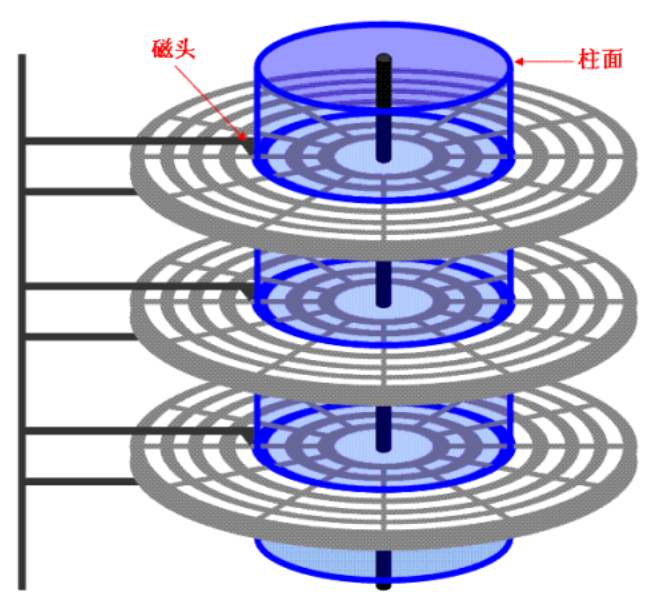

柱⾯是⼀个逻辑上的概念，其实就是每⼀⾯上，相同半径的磁道逻辑上构成柱⾯。

所以，磁盘物理上分了很多⾯，但是在我们看来，逻辑上，磁盘整体是由“柱⾯”卷起来的。

就像我们吃的山楂卷：

 所以，磁盘的真实情况是：

磁道：

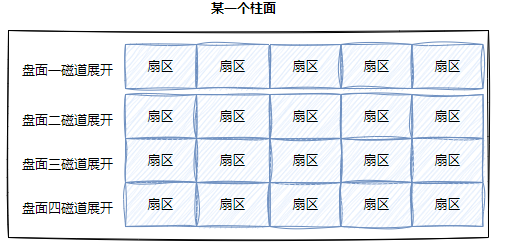

某⼀盘⾯的某⼀个磁道展开：一维数组

柱⾯：

整个磁盘所有盘⾯的同⼀个磁道，即柱⾯展开

整个磁盘不就是多张⼆维的扇区数组表(三维数组？)

所有，寻址⼀个扇区：先找到哪⼀个柱⾯(Cylinder) ,在确定柱⾯内哪⼀个磁道(其实就是磁头位置， Head)，在确定扇区（Sector），所以就有了CHS。

我们之前学过C/C++的数组，在我们看来，其实全部都是⼀维数组：

OS只需要使⽤LBA就可以了！！LBA地址转成CHS地址，CHS如何转换成为LBA地址。谁做啊？？磁盘⾃⼰来做！固件(硬件电路，伺服系统）

2.3.3 LBA的诞生：CHS的现代替代方案

传统CHS的问题：

• 需要维护三个变量（柱面/磁头/扇区）

• 受限于24位地址（最大8GB）

• 与物理结构强耦合

2.4CHS && LBA地址

每⼀个扇区都有⼀个下标，我们叫做LBA(Logical Block Address)地址,其实就是线性地址。所以怎么计算得到这个LBA地址呢？

CHS 转成 LBA：

• 磁头数 * 每磁道扇区数 = 单个柱面的扇区总数
• LBA = 柱面号 C单个柱面的扇区总数 + 磁头号 H每磁道扇区数 + 扇区号 S - 1
• 即: LBA = 柱面号 C*(磁头数每磁道扇区数) + 磁头号 H每磁道扇区数 + 扇区号 S - 1
• 扇区号通常是从 1 开始的，而在 LBA 中，地址是从 0 开始的
• 柱面和磁道都是从 0 开始编号的
• 总柱面，磁道个数，扇区总数等信息，在磁盘内部会自动维护，上层开机的时候，会获取到这些参数。

LBA 转成 CHS：

• 柱面号 C = LBA // (磁头数 * 每磁道扇区数)【就是单个柱面的扇区总数】
• 磁头号 H = (LBA % (磁头数 * 每磁道扇区数)) // 每磁道扇区数
• 扇区号 S = (LBA % 每磁道扇区数) + 1
• "//": 表示除取整

所以： 从此往后，在磁盘使⽤者看来，根本就不关⼼CHS地址，⽽是直接使⽤LBA地址，磁盘内部⾃⼰转换。

从现在开始，磁盘就是⼀个 元素为扇区 的⼀维数组，数组的下标就是每⼀个扇区的LBA地址。OS使⽤磁盘，就可以⽤⼀个数字访问磁盘扇区了。
