深入探索IIC-OLED显示技术：嵌入式仿真平台如何重塑高校教学范式——深圳航天科技创新研究院技术赋能新一代工程教育
一、OLED显示技术的科学内核与工程价值
OLED（有机发光二极管）技术的本质是电场驱动下的有机半导体发光现象。其核心结构由阳极、有机发光层（EML）、空穴传输层（HTL）、电子传输层（ETL）及阴极构成。当施加电压时，电子与空穴在发光层复合释放光子，实现像素级自发光。相较于传统LCD技术，OLED具备：
-
零背光设计：降低90%功耗（0.91寸屏典型功耗0.08W）
-
1μs级响应速度：彻底消除动态画面拖影
-
超广视角：色彩偏移率＜2%（对比LCD的＞30%）
驱动此类屏幕的IIC协议（Inter-Integrated Circuit）采用双线串行架构：
-
SDA（数据线）：传输地址帧、数据帧及控制指令
-
SCL（时钟线）：同步通信时序

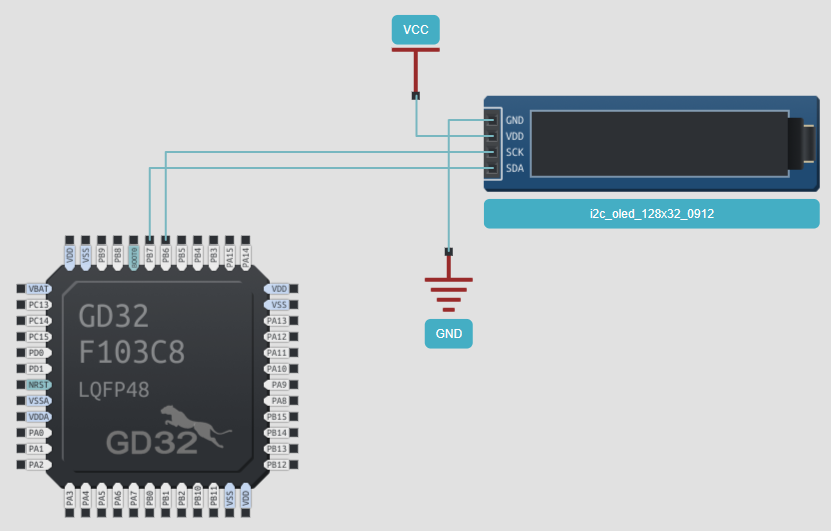

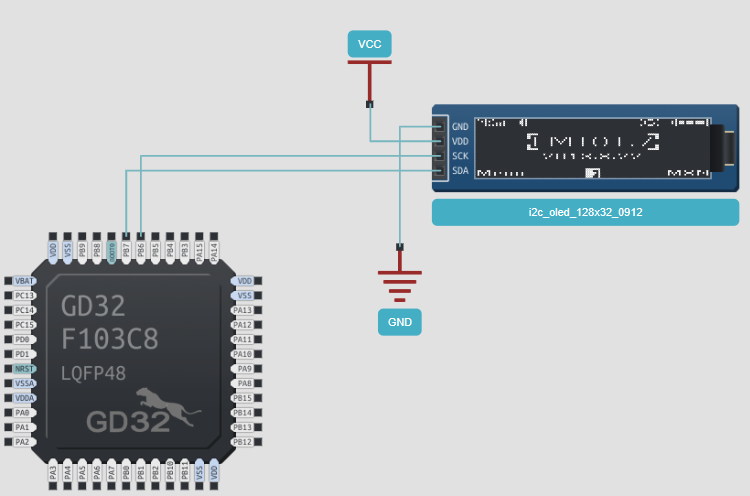

协议层通过7位设备地址（如SSD1306的0x78）、起始/停止条件（Start/Stop Condition） 及ACK/NACK应答机制实现精准设备寻址。在GD32F103C8等MCU中，开发者常通过GPIO模拟IIC时序——这要求精准控制PB6(SCK)/PB7(SDA)的电平跳变周期（如图1），对深入理解硬件协议层具有极高教学价值。
二、高校嵌入式实验的转型痛点与仿真平台的突破性创新
传统硬件实验面临多重挑战：
-
设备损耗瓶颈：OLED屏幕因静电敏感特性，实验室年损坏率超25%
-
调试黑箱化：学生无法观察IIC通信时的实时电平变化与寄存器状态
-
教学效率制约：单次实验需2-3小时硬件调试，挤占核心知识学习时间
深圳航天科技创新研究院推出的嵌入式仿真实验教学平台 以全栈虚拟化技术重构教学流程：
▶ 核心技术优势
-
高精度外设建模：
完全模拟GD32的GPIO工作模式（推挽输出/开漏输出），支持IIC时序动态可视化 -
协议层深度解析：
内置逻辑分析仪自动解码IIC帧结构（地址帧+控制位+数据包），实时标记ACK/NACK异常点 -
零风险实验环境：
支持GPIO反接、时钟频率超限等故障注入，强化排错能力
▶ 教学效能提升
-
实验效率倍增：学生可在单课时内完成GPIO配置→IIC时序模拟→汉字显示全流程
-
知识转化率提升：平台自动生成时序分析报告，直观呈现起始信号建立时间、数据保持时间等关键参数
三、IIC-OLED仿真实验的教学实践路径设计
基于平台的实验模块可构建三层进阶体系：
1. 基础层：GPIO的工程化配置
// 平台提供实时寄存器监控视图
void GPIO_Config(void) { rcu_periph_clock_enable(RCU_GPIOB); // 使能PORTB时钟 gpio_init(GPIOB, GPIO_MODE_OUT_OD, // 开漏输出模式（关键！） GPIO_OSPEED_50MHZ, GPIO_PIN_6 | GPIO_PIN_7);
} 知识点延伸：
-
推挽输出 vs 开漏输出的应用场景差异
-
上拉电阻对IIC信号完整性的影响
2. 协议层：IIC时序的微观重构
void IIC_Start() { SDA_HIGH(); // SDA=1 SCL_HIGH(); // SCL=1 delay_us(4); // 保持时间≥4μs SDA_LOW(); // 产生下降沿（START条件） delay_us(4); SCL_LOW(); // 准备传输数据
} 平台辅助功能：
-
虚拟示波器同步显示SCL/SDA波形，自动检测起始条件建立时间（t_HD;STA）
3. 应用层：OLED显示引擎开发
-
汉字显示原理：GB2312编码→点阵数据提取→垂直页寻址模式编程
-
动态刷新优化：利用SSD1306的GDDRAM双缓冲机制消除屏幕闪烁
四、嵌入式仿真平台的教学革命性价值
▶ 对高校的价值重塑
-
资源利用率提升：
单台服务器支持百名学生并发实验，硬件成本趋近于零 -
教学过程标准化：
平台内置《GD32应用手册》《OLED驱动规范》等技术文档，确保实验内容符合工业级开发标准 -
能力评估科学化：
自动记录时序精度、代码效率等关键指标，生成能力矩阵雷达图
▶ 对学习者的认知升级
-
深度协议理解：通过虚拟逻辑分析仪观察IIC帧结构，直观理解地址帧(0x78)、数据帧及ACK机制
-
工程思维培养：在零风险环境中实践故障排查（如地址冲突、总线锁死），提升系统调试能力
-
创新空间拓展：支持自定义显示动效开发，激发创造性应用
五、开启您的嵌入式技术精进之旅
当传统硬件实验困于设备损耗与调试低效时，嵌入式仿真平台正重新定义工程教育的边界：
-
教育者视角：构建可扩展、可复用的虚拟实验室，释放教学创新潜能
-
学习者视角：在工业级开发环境中积累调试经验，跨越理论与实践的鸿沟
嵌入式仿真实验教学平台 现已开放全功能体验：
>> 直达体验入口：https://app.puliedu.com/
让每一次时序调试都成为通向硬件本质的阶梯，让每一行代码都在虚拟硅基世界中精准运行
