《TCP/IP协议卷1》第3章 IP协议

news 来源：原创 2025/6/13 8:59:49

3.1 引言

IP是TCP/IP协议族核心协议，TCP、UDP、ICMP及IGMP数据都以IP数据报格式传输。IP提供不可靠、无连接的数据报传送服务。不可靠指不能保证数据报成功到达目的地，出错时丢弃数据报并发送ICMP消息给信源端，可靠性由上层协议（如TCP ）保障；无连接指不维护后续数据报状态信息，数据报处理相互独立，可无序接收。

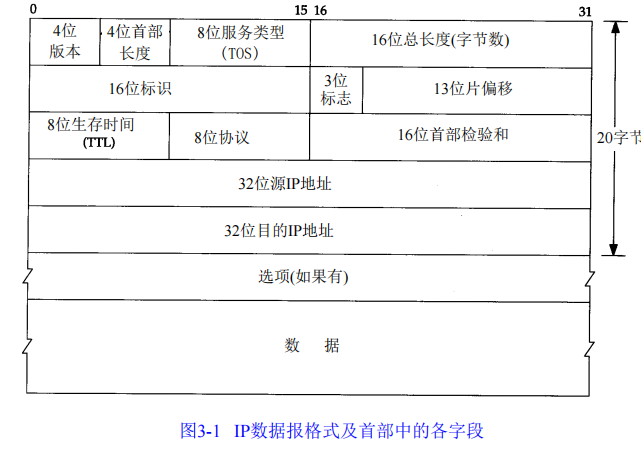

3.2 IP首部

基本格式与传输顺序：IP数据报普通首部长20字节，除非含选项字段。4字节32bit值按big endian（大端）顺序传输，即网络字节序，非此格式机器传输前需转换。目前协议版本号是4 ，即IPv4 。首部长度字段占32bit中4比特，因以4字节为单位，普通IP数据报（无选项）此字段值为5 。
服务类型（TOS）字段：含3bit优先权子字段（现被忽略）和4bit TOS子字段，分别代表最小时延、最大吞吐量、最高可靠性和最小费用，4bit中只能置1bit ，全为0表示一般服务。多数TCP/IP实现曾不支持TOS特性，新系统及路由协议（如OSPF、IS - IS ）可据此进行路由决策。不同应用对TOS设置不同，如Telnet/Rlogin要求最小时延，FTP要求最大吞吐量等。
总长度字段：表示整个IP数据报长度（字节为单位），可确定数据内容起始位置和长度，16比特，数据报最长可达65535字节。链路层常对过长数据报分片，多数主机要求不接收超576字节数据报，不过很多实现允许超8192字节的IP数据报。
标识字段：唯一标识主机发送的每份数据报，通常每发送一份报文值加1 ，RFC 791认为应由发送数据报的上层选择。
TTL（生存时间）字段：设置数据报可经过的最多路由器数，初始值由源主机设（常为32或64 ），每经一个路由器值减1 ，值为0时数据报被丢弃并发送ICMP报文通知源主机。
协议字段：用于识别哪个协议向IP传送数据。
首部检验和字段：根据IP首部计算检验和码，不对首部后数据计算。发送方对首部每个16bit进行二进制反码求和存于此字段，接收方同样计算，若首部无差错结果应为全1 ，否则丢弃数据报，ICMP、IGMP、UDP和TCP首部也有类似检验和码。
IP地址字段：每份IP数据报包含源IP地址和目的IP地址，均为32bit值。

选项字段：可变长可选信息，包括安全和处理限制、记录路径、时间戳、宽松的源站选路、严格的源站选路等，很少使用，非所有主机和路由器都支持。选项字段以32bit为界限，必要时插入值为0的填充字节保证首部始终是32bit整数倍。

3.3 IP路由选择

基本概念：对于主机，若目的主机与源主机直接相连（如点对点链路）或在共享网络（以太网、令牌环网）上，IP数据报直接发送到目的主机；否则发往默认路由器，由其转发。多数主机是简单机制。如今多数多用户系统（如Unix系统）可配置成路由器或主机，路由器转发数据报，主机默认不转发（特殊设置除外）。
IP层工作机制：IP层可接收本地生成（来自TCP、UDP、ICMP、IGMP ）或待转发（从网络接口接收）的数据报并发送。IP层内存有路由表，收到数据报时进行搜索。先检查目的IP地址是否为本机地址或IP广播地址，若是则交给IP协议模块处理；若不是，若IP层设为路由器功能则转发，否则丢弃。
路由表信息及路由选择步骤：

- 路由表信息：路由表每项包含目的IP地址（可以是主机地址或网络地址，由标志字段指定）、下一站路由器IP地址（指直接相连网络上的路由器，用于转发数据报）、标志（指示下一站路由器是真正下一站还是直接相连接口）、为数据报指定的网络接口。
- 路由选择步骤：

1. 1. 搜索路由表，寻找与目的IP地址完全匹配的表目（网络号和主机号都匹配），找到则按表目指定发送报文（取决于标志字段）。
  2. 搜索路由表，寻找与目的网络号匹配的表目，找到则按其指定发送报文（取决于标志字段）。此过程需考虑子网掩码。
  3. 搜索路由表，寻找标为“默认（default）”的表目，找到则按其指定发送报文。若上述步骤都不成功，数据报无法传送，若来自本机则生成“主机不可达”或“网络不可达”错误报文返回。

IP路由选择机制特点：IP路由选择仅为数据报传输提供下一站路由器IP地址，假定下一站路由器更接近目的且与主机直接相连。它是一个强大机制，为每个主机指定一个路由器，极大缩小路由表规模，且每个主机不必了解完整路径，Internet上路由器数量远小于100万个。

3.4 子网寻址

子网编址原因与概念：如今主机都需支持子网编址（RFC 950 ）。传统IP地址由网络号和主机号组成，而子网编址是将主机号进一步分成子网号和主机号。这是因为A类和B类地址为主机分配空间过多（A类可容纳个主机，B类可容纳个主机），实际网络中无需这么多主机，且全0或全1的主机号无效，所以要减去2 。在Internet获得某类IP网络号后，系统管理员决定是否建立子网及分配给子网号和主机号的比特数。
子网划分示例：以B类网络地址140.252为例，剩余16bit中，可将8bit用于子网号，8bit用于主机号，这样就有254个子网，每个子网有254台主机。许多管理员常将B类地址留给主机的16bit中前8bit作为子网地址，后8bit作为主机号，便于用点分十进制表示法确定子网号，但不强制A类或B类地址子网划分以字节为界限。子网在C类地址也可使用，只是可用比特数较少，A类地址子网例子少见，因其本身数量少且多是进行子网划分。
子网对外部和内部路由器的影响：

- 对外部路由器：子网对外部路由器隐藏内部网络组织细节。如网络中所有IP地址有B类网络号140.252 ，含超30个子网、超400台主机，由一台路由器提供Internet接入。外部路由器只需知道通往140.252.104.1的路径就能到达该网络，将B类地址划分子网可缩小Internet路由表规模，若用30个C类地址则需30个路由表目。
- 对内部路由器：子网对内部路由器不透明。如来自Internet的数据报到达gateway，gateway需知道目的地址在子网57 ，然后转发到kpn0 ，kpn0再转发到R55 ，R55转发到R57 。

3.8 ifconfig命令

ifconfig命令用于在引导时配置主机网络接口，因拨号接口（如SLIP链路）会频繁接通和挂断，每次都需运行该命令，具体运行方式取决于所使用的SLIP软件。通过展示作者子网接口的相关参数示例，解释了不同网络接口（以太网接口、环回接口、SLIP接口等）在该命令下显示的标志（如广播、点到点连接、可压缩SLIP等）、IP地址、子网掩码等信息，以及不同系统（SunOS、4.4BSD ）使用该命令时的差异。

3.9 netstat命令

netstat命令可提供系统上的接口信息，使用 -i参数打印接口信息， -n参数打印IP地址而非主机名。通过示例展示了接口的MTU、网络地址、输入分组数、输入错误、输出分组数、输出错误、冲突及当前输出队列长度等信息。第9章将用其检查路由表，第13章用于分析改进版广播活动的广播组。

3.10 IP的未来

IP存在三个方面问题：过半B类地址已被分配，预计1995年耗尽；32bit的IP地址从长期看难以满足Internet增长需求；当前路由结构无层次，随网络数目增长，路由表规模不断增大。无类别域间路由选择（CIDR）对当前IPv4进行扩充以解决第三个问题，第10.8节将详细介绍。

关于新版IP（下一代IP，常称IPng ）主要有四个方面建议：

SIP（简单Internet协议）：对当前IP最小幅度修改，采用64位地址和不同首部格式，首部前4比特仍含协议版本号（非4 ）。
PIP：采用更大、可变长度且有层次结构的地址，首部格式也不同。
TUBA：基于OSI的CLNP（无连接网络协议），提供更大地址空间，已有相关文档，许多路由器支持CLNP，但主机支持较少。
TP/IX：虽SIP采用64bit地址，但它改变了TCP和UDP格式（端口号、序列号、确认号、TCP窗口等），且前三个建议基本采用相同版本的TCP和UDP作为传输层协议。由于四个建议只能选其一作为IPv4的替换者，且CIDR虽能解决短期问题，但IPv4后继者的确定仍需时间讨论。

🌍 思考：ip 数据报最大长度为 65535。这个长度和 MTU 不是冲突了吗？还有 IP 数据报首部的片偏移是超过 65535 字节才分片吗？

一、IP 数据报最大长度为什么是 65535 字节？

在 IPv4 协议中，IP 数据报的总长度字段（Total Length）是一个 16 位字段，因此它的取值范围是：

0 到 2^16 - 1 = 65535 字节

也就是说，IP 数据报的最大理论长度是 65535 字节（包括首部和数据部分）。

但这只是一个协议层面的上限，并不代表在实际网络中可以发送这么大的数据包。

二、那这个长度与 MTU 是否冲突？

不冲突，因为这是两个不同层级的概念：

概念	含义	举例
IP 数据报最大长度	是 IP 层允许的数据报最大尺寸（逻辑上限）	最大可达 65535 字节
MTU	是链路层（如以太网）对帧所能承载的数据量限制（物理/网络设备限制）	一般为 1500 字节

✅ 实际传输时的处理方式：

当一个 IP 数据报的大小超过了路径上某个链路的 MTU，就会触发**分片（Fragmentation）**机制，把一个大的 IP 数据报分成多个较小的数据报进行传输。

例如：

假设你构造了一个 5000 字节的 IP 数据报；
路径上的 MTU 是 1500 字节；
那么该数据报会被分片成多个小数据报，每个不超过 1500 字节。

三、片偏移（Fragment Offset）和分片机制详解

IP 首部中的几个关键字段用于控制分片：

DF（Don’t Fragment）标志位：若为 1，则禁止分片；
MF（More Fragments）标志位：表示是否还有更多分片；
Fragment Offset（片偏移）：指示当前分片在原始数据报中的位置，单位是 8 字节块（不是字节）。

片偏移的作用：

片偏移字段是 13 位，所以最大值为：

2^13 - 1 = 8191

因为它是以 8 字节为单位，所以最大偏移量为：

8191 × 8 = 65528 字节

这说明，一个 IP 数据报最多只能支持到 65528 字节的偏移，即最大数据报长度不能超过：

65528 + 8 = 65536 字节

但受限于 Total Length 字段（16 位），最大只能是 65535 字节。

“IP 数据报首部的片偏移是超过 65535 字节才分片吗？”

✅ 正确理解应该是：

分片是在 IP 数据报长度超过路径 MTU时发生的；
片偏移只是用来标识各个分片在原始数据报中的位置；
片偏移的最大值是 65528 字节（基于 8 字节单位）；
所以整个数据报的最大长度不能超过 65535 字节，否则无法用片偏移完整描述。

🌍 思考：如何查看 linux 系统的最大的 ip 层数据包是多少？这个数据对网络的性能影响大吗？

使用 ifconfig 命令

ubuntu@VM-0-9-ubuntu:~$ ifconfig
eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500inet 10.206.0.9  netmask 255.255.240.0  broadcast 10.206.15.255inet6 fe80::5054:ff:fe66:7b80  prefixlen 64  scopeid 0x20<link>ether 52:54:00:66:7b:80  txqueuelen 1000  (Ethernet)RX packets 1771  bytes 366971 (366.9 KB)RX errors 0  dropped 0  overruns 0  frame 0TX packets 1358  bytes 2515241 (2.5 MB)TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536inet 127.0.0.1  netmask 255.0.0.0inet6 ::1  prefixlen 128  scopeid 0x10<host>loop  txqueuelen 1000  (Local Loopback)RX packets 603  bytes 2036004 (2.0 MB)RX errors 0  dropped 0  overruns 0  frame 0TX packets 603  bytes 2036004 (2.0 MB)TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

mtu 为 1500 字节。

MTU 对网络性能的影响

MTU 的大小确实对网络性能有影响：

较大的 MTU：对于大型数据传输来说效率更高，因为每个包携带的数据更多，减少了包头开销，并且减少了发送同样数量数据所需的总包数。然而，过大的 MTU 可能会导致延迟增加，特别是在网络条件不稳定或存在较高错误率的情况下。
较小的 MTU：虽然降低了单个数据包丢失时的影响，并且在网络状况不佳时有助于减少重传的数据量，但它会增加总的包头开销，导致额外的处理负荷并可能降低吞吐量。

因此，选择合适的 MTU 值对于优化网络性能至关重要。理想情况下，MTU 应根据具体的网络环境进行调整。例如，在以太网环境中，默认的 MTU 值通常是 1500 字节。
