补充讲解perfetto/systrace的CPU Trace信息详解和抓取方法

news 来源：原创 2025/6/13 8:03:15

背景：

前面讲解perfetto的查看信息时候，没有重点讲解cpu区域的内容，今天本文将补充讲解perfetto/systrace的CPU Trace信息详解，同时以前有讲解如何抓取开机时刻的perfetto/systrace的方法，但是也有同学反馈使用了对应config后，没有抓取到对应的cpu相关信息，本文针对上面两个知识来进行补充讲解。

CPU Trace信息区域

cpu这块内容展示其实systrace展示的信息量还比perfetto要大一些。

CPU Trace信息区域详解

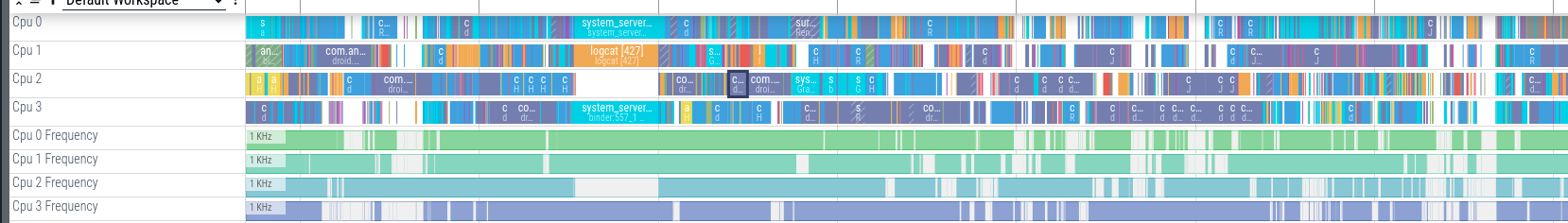

perfetto这部分展示如下：
在这里插入图片描述主要包含各个cpu的执行任务片段，还有cpu的对应频率部分。

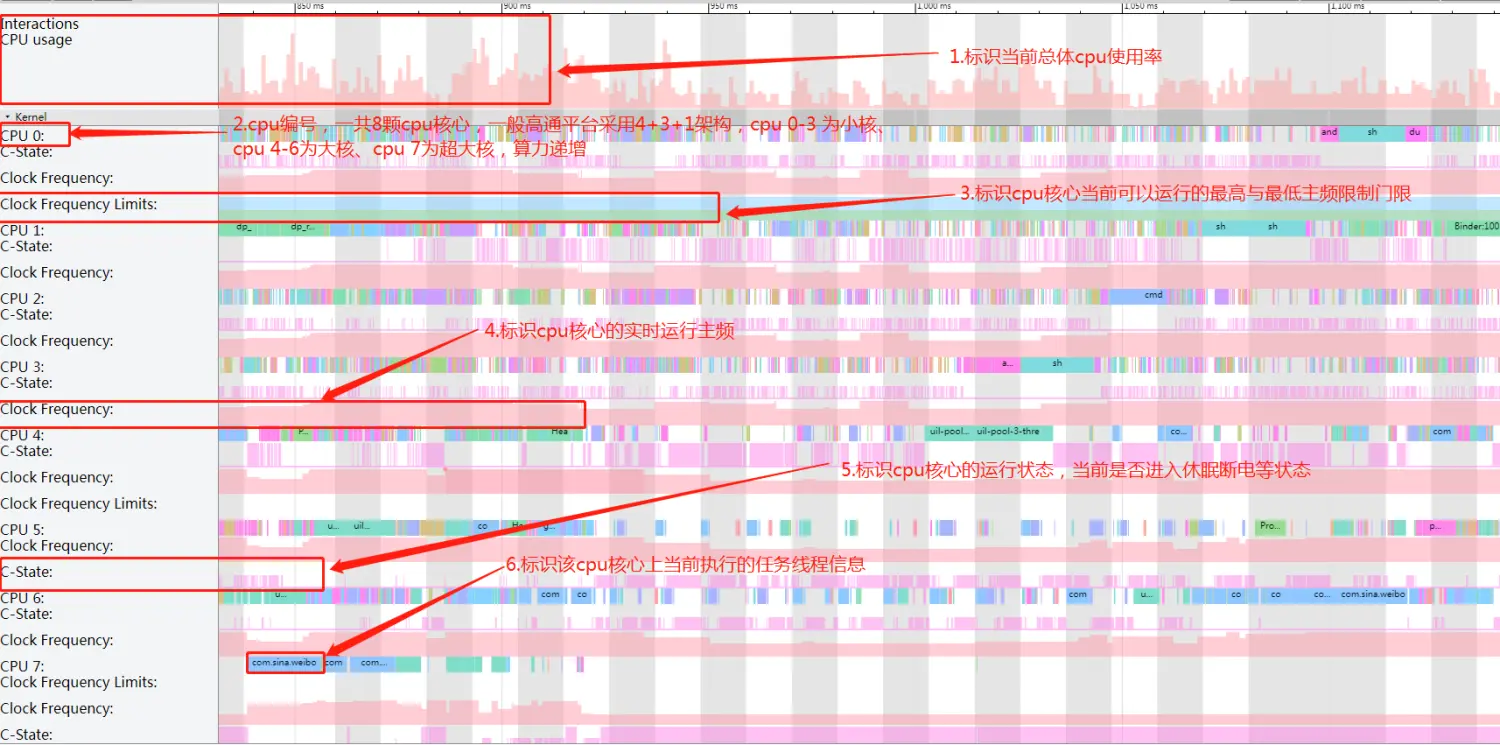

systrace展示如下：
相比perfetto而言，systrace对cpu展示内容还多了，不过其实多的地方相对不那么核心，主要内容还是cpu的执行片段内容和cpu频率最重要。
在这里插入图片描述

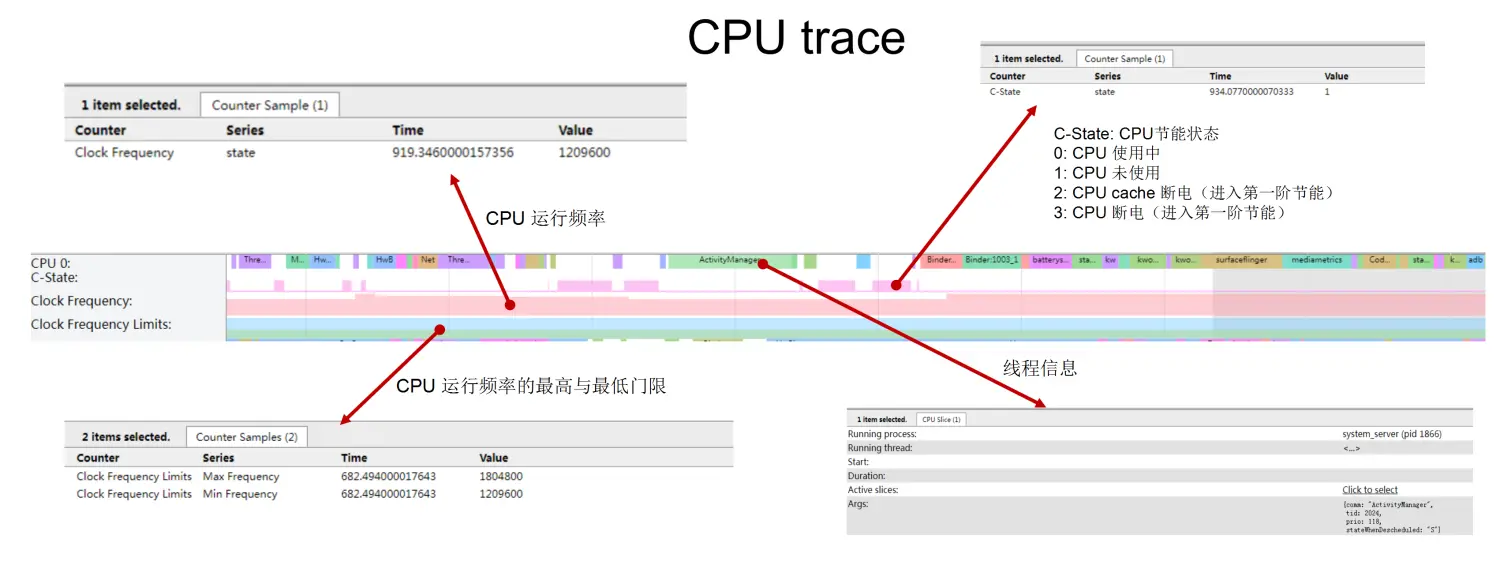

因为perfetto和systrace这一块核心内容都是一样的，所以只需要介绍systrace就可以了，会了systrace自然perfetto也肯定没问题，如上图所示，Systrace 中 CPU Trace一般在最上面显示，展示Kernel中的 CPU Info 区域信息，一般包含如下信息：

CPU的组成架构，包含多少颗CPU运行核心，以及编号信息。
每颗CPU核心的实时运行频率信息；
每颗CPU核心当前支持的运行频率的最高与最低的门限值；
每颗CPU核心的状态信息，是否进入节能或断电关闭状态；
每颗CPU核心上运行的线程任务信息与统计，按时间轴排开；

在这里插入图片描述

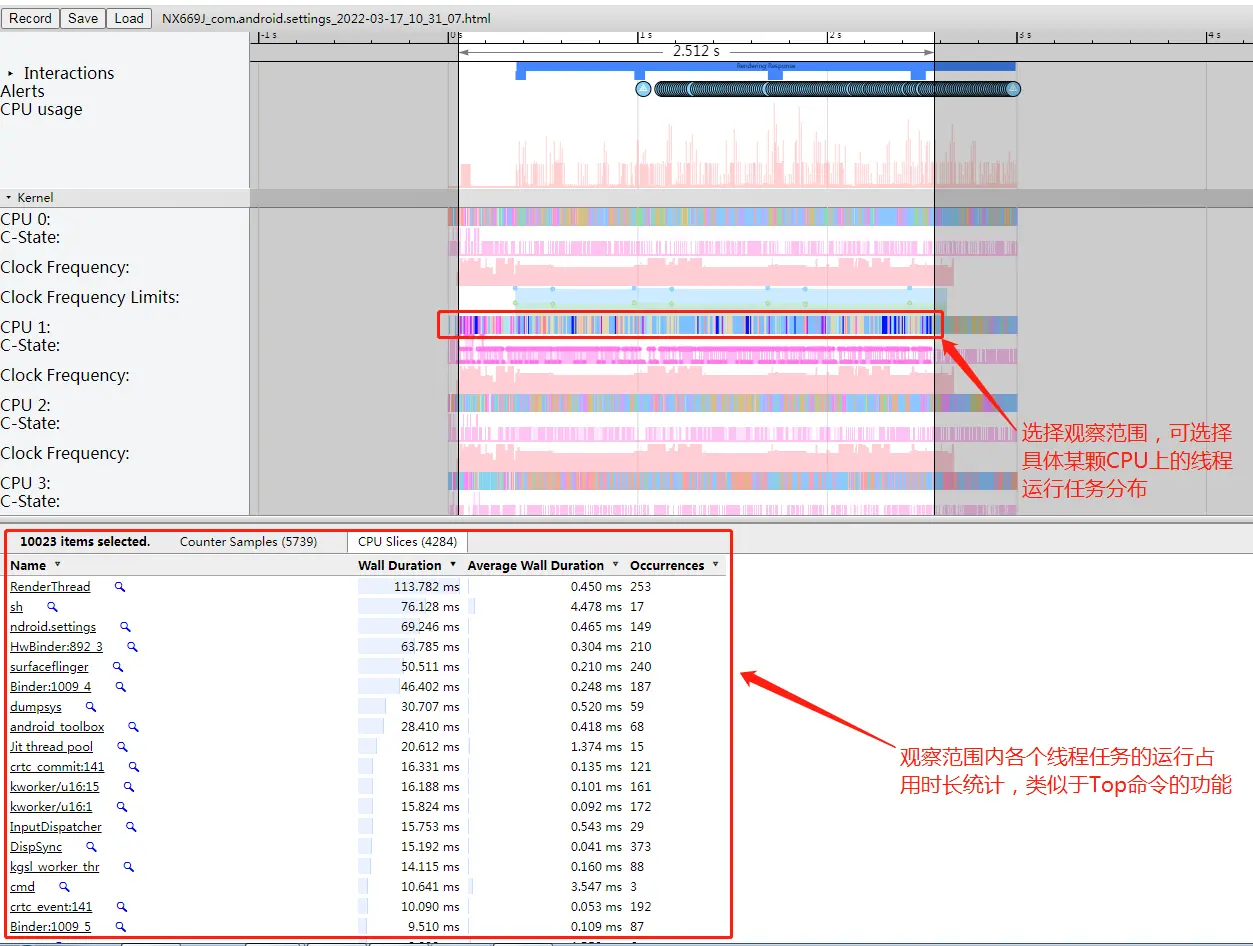

CPU运行任务分布统计部分：
perfetto

systrace

查看cpu部分信息的作用

总的来说，Systrace 中的CPU Trace 这里一般是看任务调度信息，查看是否是CPU频率或者是CPU调度逻辑导致当前任务出现性能问题，举例如下：

某个场景的任务执行比较慢，我们就可以查看是不是这个任务被CPU调度器安排到了小核上运行？
某个场景的任务执行比较慢，当前执行这个任务的 CPU 运行频率是不是不够？是否因为门限值的设置不合理导致CPU被限频了？
我的任务对性能要求比较高，比如指纹解锁，能不能把我这个任务持续放到CPU超大核去运行？
我的前台应用任务线程长时间处于Runnable状态无法执行而卡顿，当前到底是什么任务在抢占了CPU资源在运行？

开机抓perfetto\systrace部分更新

上一篇文章有给大家分析如何开机抓取perfetto方法：

性能优化：官方文档抓取开机trace给perfetto分析–Recording traces on Android boot

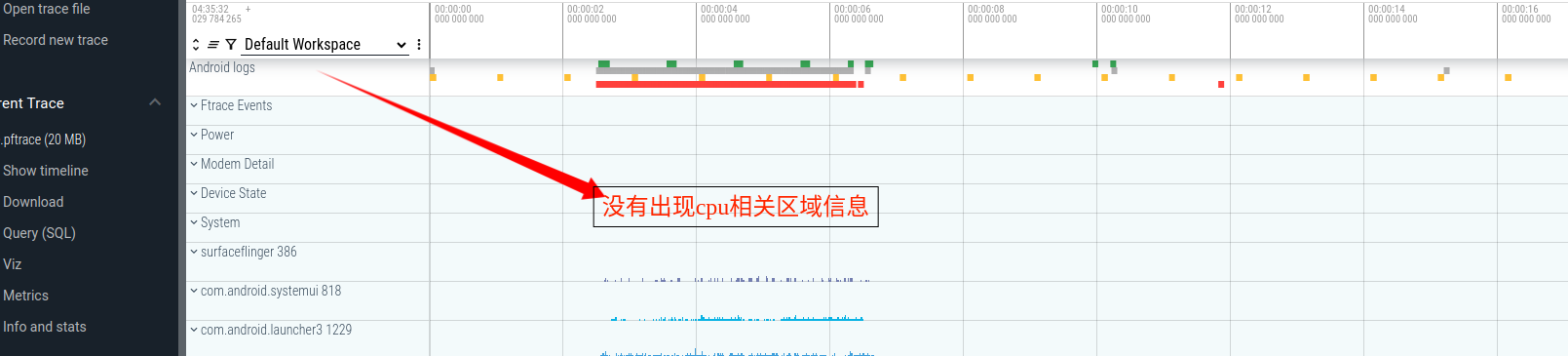

但是有学员朋友反馈使用对应的config时候发现抓取的perfetto没有cpu相关的区域的信息

在这里插入图片描述

针对这个问题需要重新配置一下
更新boottrace.pbtxt文件内容如下：

buffers {size_kb: 65536fill_policy: DISCARD
}
buffers {size_kb: 4096fill_policy: DISCARD
}
data_sources {config {name: "linux.ftrace"ftrace_config {ftrace_events: "sched/sched_process_exit"ftrace_events: "sched/sched_process_free"ftrace_events: "task/task_newtask"ftrace_events: "task/task_rename"ftrace_events: "sched/sched_switch"ftrace_events: "power/suspend_resume"ftrace_events: "sched/sched_blocked_reason"ftrace_events: "sched/sched_wakeup"ftrace_events: "sched/sched_wakeup_new"ftrace_events: "sched/sched_waking"ftrace_events: "sched/sched_process_exit"ftrace_events: "sched/sched_process_free"ftrace_events: "task/task_newtask"ftrace_events: "task/task_rename"ftrace_events: "power/cpu_frequency"ftrace_events: "power/cpu_idle"ftrace_events: "power/suspend_resume"ftrace_events: "ftrace/print"atrace_categories: "adb"atrace_categories: "aidl"atrace_categories: "am"atrace_categories: "audio"atrace_categories: "binder_driver"atrace_categories: "binder_lock"atrace_categories: "bionic"atrace_categories: "database"atrace_categories: "gfx"atrace_categories: "hal"atrace_categories: "input"atrace_categories: "pm"atrace_categories: "power"atrace_categories: "res"atrace_categories: "ss"atrace_categories: "view"atrace_categories: "wm"disable_generic_events: true}}
}
data_sources {config {name: "linux.process_stats"process_stats_config {}}
}
data_sources {config {name: "linux.sys_stats"sys_stats_config {stat_period_ms: 500stat_counters: STAT_CPU_TIMESstat_counters: STAT_FORK_COUNTcpufreq_period_ms: 500}}
}
duration_ms: 10000

*~~上面的size_kb和时间duration_ms都可以自己根据需要进行更新，不然可能因为内存不足抓到时间太短~~ *
上面的文件内容，也可以直接去perfetto抓取网页
https://ui.perfetto.dev/#!/record/cpu

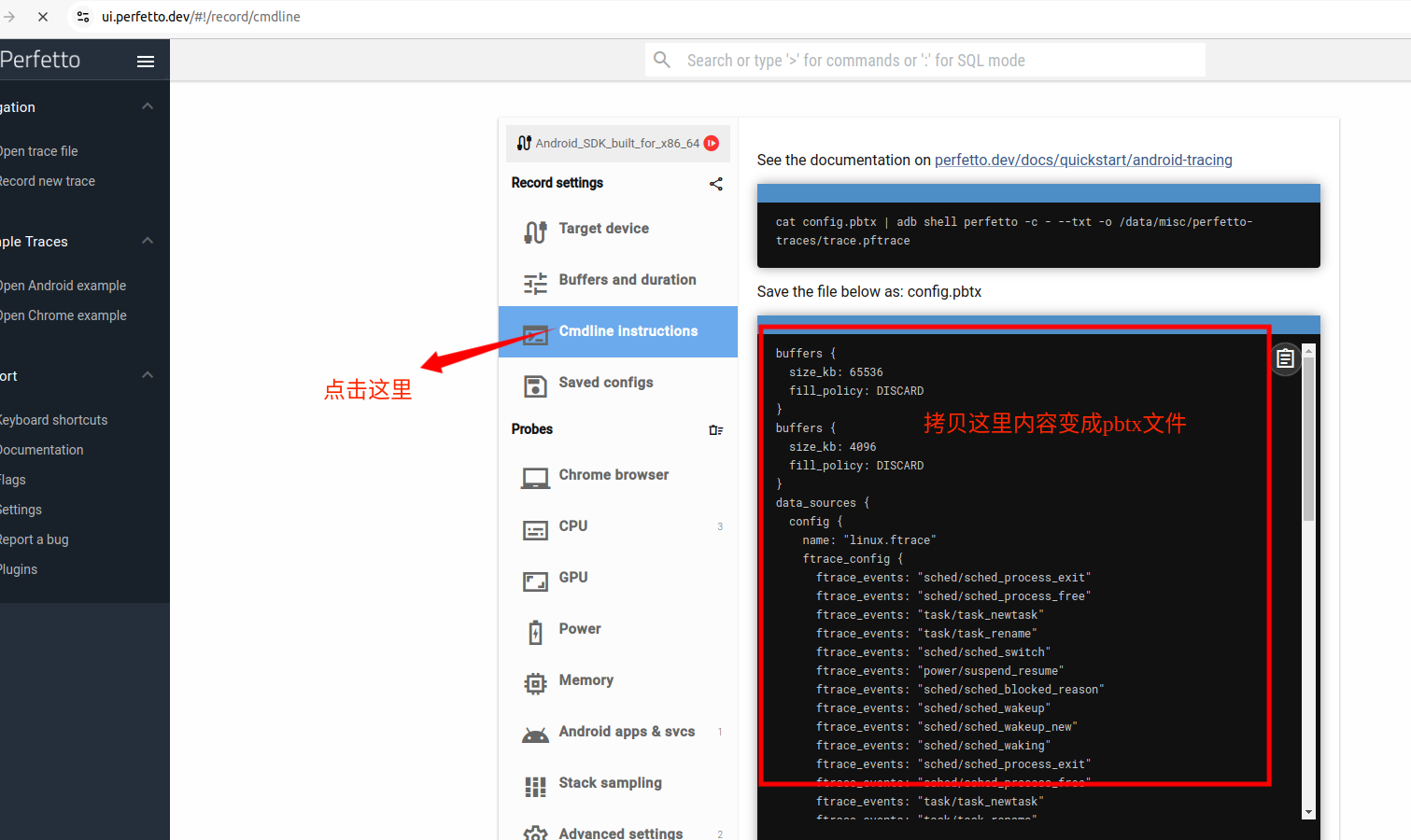

自己配置cpu相关选项：
在这里插入图片描述
然后再去拷贝相关config到文件
